[7급 국가직 전자회로 2020년 15번]

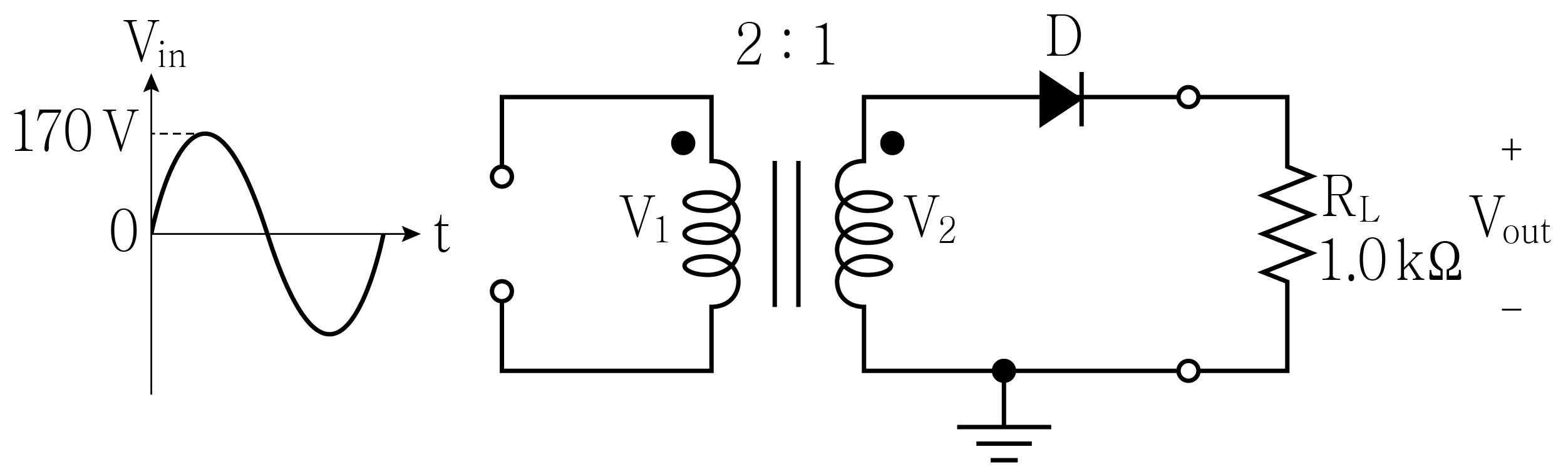

다음 회로에 대한 설명으로 옳지 않은 것은? (단, 다이오드의 순방향 전압은 0.7 [V]이다)

1. ①입력전압 V_in이 음(－)의 최대 피크전압에서 다이오드의 최대 역전압이 발생한다.
2. ②권선비가 3 : 1로 되면 입력전압 V_in이 양(＋)의 주기 동안 다이오드에 흐르는 전류는 감소한다.
3. ③다이오드 양단의 최대 역전압 PIV(peak inverse voltage)는 170 [V]이다.
4. ④정류된 출력의 피크전압은 84.3 [V]이다.
