[7급 국가직 기계설계 2021년 6번]

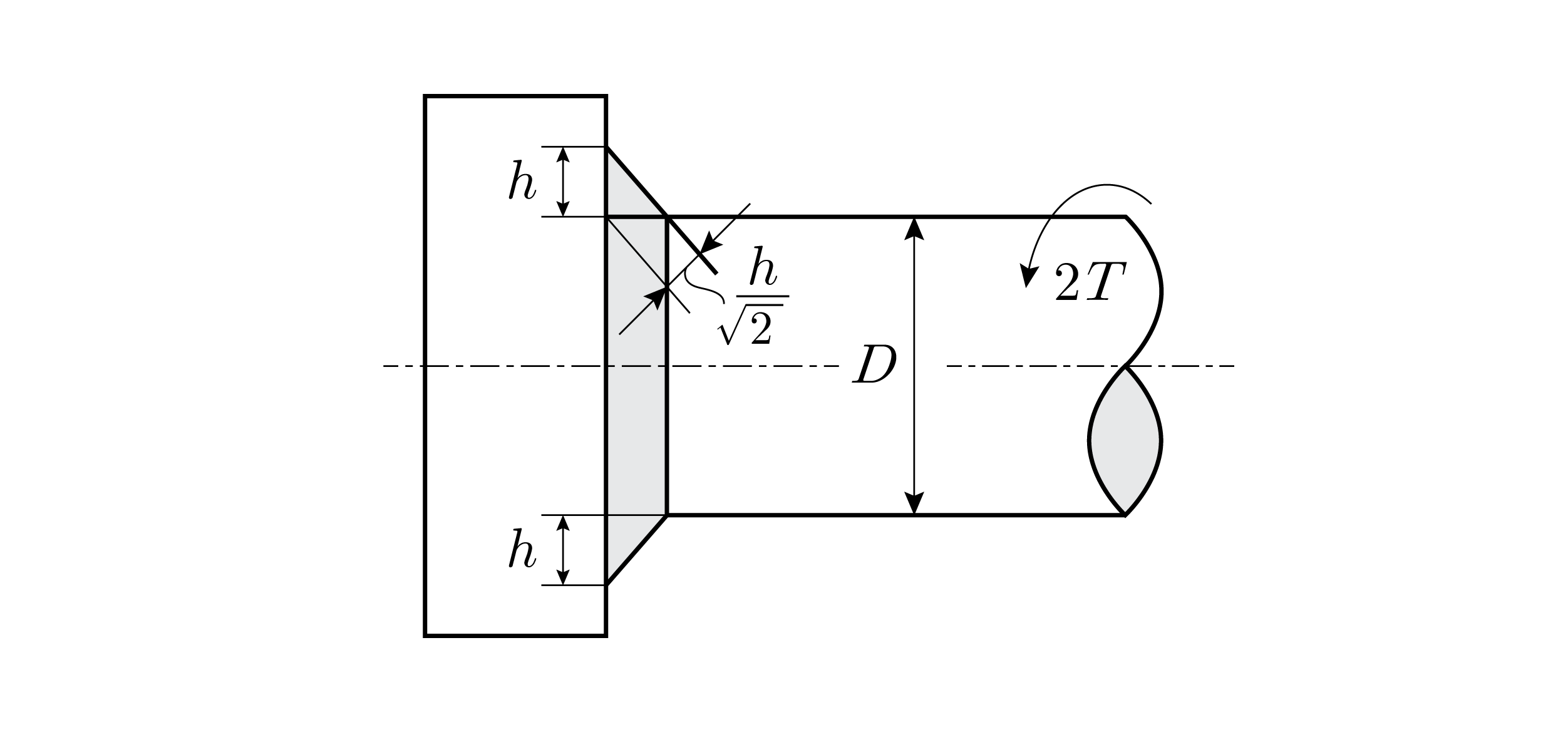

고정된 평면에 용접 치수 $h$로 필릿(fillet) 용접한 지름 $D$인 봉에 비틀림 모멘트 $2T$만 작용할 때, 용접부의 최대 전단응력으로 가장 가까운 것은? (단, $D\gg h$이다)

1. ①$\frac{0.7T}{\pi D^{2}h}$
2. ②$\frac{1.41T}{\pi D^{2}h}$
3. ③$\frac{2.83T}{\pi D^{2}h}$
4. ④$\frac{5.66T}{\pi D^{2}h}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
