[7급 국가직 응용역학 2021년 10번]

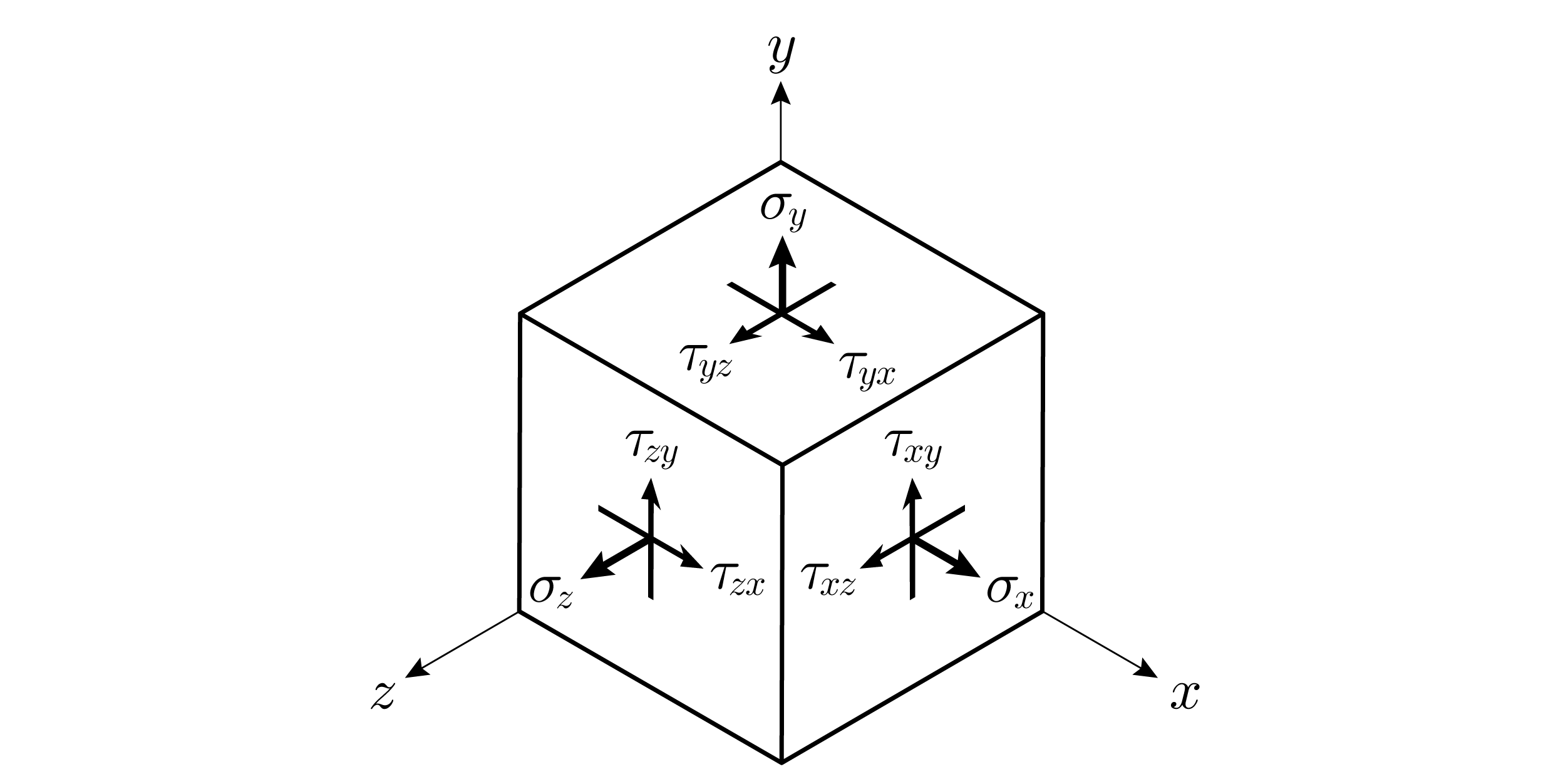

그림과 같은 3차원 응력 요소에서, 축이 새로운 위치로 회전할 경우 그 값이 변하는 것은? (단, 그림에는 좌표축의 양의 면에 작용하는 응력만 표시되었고, 반대방향 응력은 음의 면에 작용한다)

1. ①${\sigma }_x+{\sigma }_y+{\sigma }_z$
2. ②${\tau }_{xy}^2+{\tau }_{xz}^2+{\tau }_{yz}^2$
3. ③${\sigma }_x{\sigma }_y+{\sigma }_x{\sigma }_z+{\sigma }_y{\sigma }_z-{\tau }_{xy}^2-{\tau }_{xz}^2-{\tau }_{yz}^2$
4. ④${\sigma }_x{\sigma }_y{\sigma }_z+2{\tau }_{xy}{\tau }_{xz}{\tau }_{yz}-{\sigma }_x{\tau }_{yz}^2-{\sigma }_y{\tau }_{xz}^2-{\sigma }_z{\tau }_{xy}^2$

선지를 골라 바로 채점해 보세요.정답 보기
