[7급 국가직 전기기기 2022년 15번]

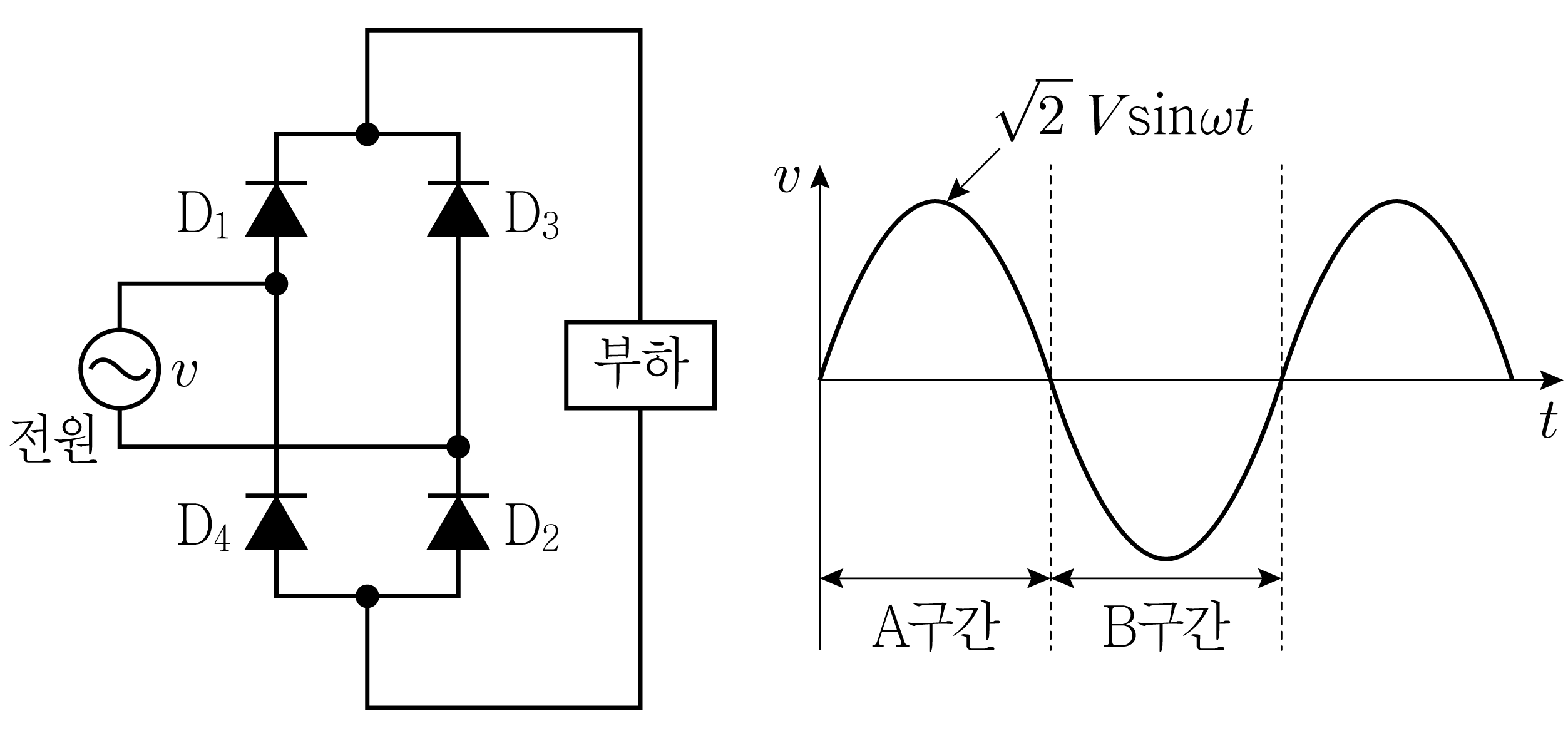

그림과 같은 정류회로와 전원전압의 파형에 대한 설명으로 옳지 않은 것은?

1. ①단상전파 정류회로를 나타낸다.
2. ②입력전압의 실효치가 $V$라면 저항성 부하 양단에 걸리는 전압의 평균값은 $\frac{2\sqrt{2}}{\pi }V$가 된다.
3. ③전원전압의 정(＋)의 반주기(A구간)에서는 D₁, D₃를 통하여 부하에 전류가 흐르고, 부(－)의 반주기(B구간)에서는 D₂, D₄를 통해 전류가 흐른다.
4. ④정상 운전조건에서 D₁, D₂, D₃, D₄가 모두 동시에 도통하는 경우는 없다.

선지를 골라 바로 채점해 보세요.정답 보기
