7급 국가직 전기기기 2022년 기출문제

직류 분권발전기의 무부하 특성에 대한 설명으로 옳지 않은 것은?

여자방식에 따른 직류발전기의 종류에 해당하지 않는 것은?

직류전동기의 제동방법 중 발전제동에 대한 설명으로 옳은 것은?

동일 정격의 4극 동기전동기와 6극 동기발전기가 기계적으로 직결되어 있다. 4극 동기전동기를 20 [Hz]로 구동 시 6극 동기발전기에서 출력되는 전압의 주파수[Hz]는? (단, 전동기 및 발전기의 손실은 무시하고, 6극 동기발전기는 무부하 상태이다)

동기발전기를 전력계통에 연결할 때 확인해야 할 병렬운전 조건이 아닌 것은?

직류 내분권 복권발전기의 전기자저항은 0.1 [Ω], 직권 계자저항은 0.2 [Ω], 분권 계자저항은 24 [Ω]이다. 유도기전력이 125 [V], 전기자전류는 50 [A]일 때, 출력[W]은? (단, 브러시의 접촉저항과 전기자 반작용에 의한 전압강하는 무시한다)

단자전압이 225 [V], 전기자전류가 25 [A], 전기자저항이 1 [Ω], 회전속도가 1,000 [rpm]인 직류 분권전동기가 있다. 계자전류를 변화시키지 않고 부하가 감소하여 전기자전류가 5 [A]로 될 때, 회전속도[rpm]는? (단, 브러시의 접촉저항과 전기자 반작용에 의한 전압강하는 무시한다)

지상역률로 병렬운전 중인 A, B 두 동기발전기에서 A 발전기의 여자전류를 증가시킬 때의 설명으로 옳지 않은 것은?

4극, 300 [V], 60 [Hz] 3상 Y 결선의 동기전동기가 전원으로부터 $3\sqrt{3}$ [kW]를 공급받고 역률이 1이 되도록 계자전류를 조정하였을 때 전력각[°]은? (단, 고정자 권선저항은 무시하고, 정격 단자전압에서 동기 리액턴스는 10 [Ω]이다)

10 [kVA], 2,000/100 [V] 변압기가 있다. 정격전압에서의 철손이 50 [W]이고, 전부하 시의 동손이 100 [W]이다. 매일 그림과 같은 조건으로 운전된다면 이 변압기의 전일효율[%]은? (단, 부하의 역률은 1이다)

전등과 유도전동기로 이루어진 부하에 전력을 공급하는 계통의 역률을 개선하기 위해 투입하는 무부하 동기전동기에 대한 설명으로 옳은 것은?

단상변압기 2대 또는 3대를 사용한 결선 방법에 대한 설명으로 옳은 것은?

변압기에 대한 설명으로 옳은 것은?

220 [V], 60 [Hz] 유도전동기를 220 [V], 50 [Hz]로 운전할 때, 발생할 수 있는 현상으로 옳지 않은 것은?

그림과 같은 정류회로와 전원전압의 파형에 대한 설명으로 옳지 않은 것은?

그림과 같이 결선된 3상 변압기에서 1차 측 선간전압 ${\tilde{V}}_{AB}$가 $V$ [V]일 때, 2차 측 선간전압 ${\tilde{V}}_{ab}$ [V]는?

변압기의 2차 측 부하 임피던스가 8 [Ω]이고, 이를 1차 측으로 환산했을 때 32 [Ω]이 되었다. 1차 측 전압이 220 [V]인 경우 2차 측에 유도되는 전압[V]은? (단, 권선의 임피던스는 무시한다)

8극, 60 [Hz]인 3상 권선형 유도전동기의 슬립링을 단락하고 운전하여 전부하 출력 100 [kW]를 낼 때의 속도는 864 [rpm]이다. 회전자 권선에 저항을 삽입하여 540 [rpm]으로 속도를 낮추고자 한다. 동일 토크를 발생시키기 위한 1상당 2차 측 삽입저항[Ω]은? (단, 회전자 권선은 Y 결선으로 하였으며, 2차 측 권선저항은 슬립링 간을 측정하여 0.4 [Ω]이었다)

200 [V], 60 [Hz], 6극, 10 [kW] 3상 유도전동기의 슬립 주파수가 3 [Hz]일 때, 전동기의 회전수[rpm]는?

유도전동기에 인가하는 전원의 주파수를 가변하여 속도제어를 하는 경우에 대한 설명으로 옳지 않은 것은?

3상 유도전동기의 입력전력이 25 [kW], 고정자 손실은 1 [kW], 회전자 동손은 0.48 [kW]일 때의 설명으로 옳은 것은?

단상반파 정류회로에서 인가전압이 $v(t)=220\sin \omega t$ [V]이고 부하저항이 2 [Ω]일 때, 전류의 평균값[A]은?

일정 토크 부하로 정격운전 중인 3상 유도전동기의 전원전압이 90 [%]로 감소할 때의 설명으로 옳은 것은?

브러시리스 직류전동기에 대한 설명으로 옳지 않은 것은?

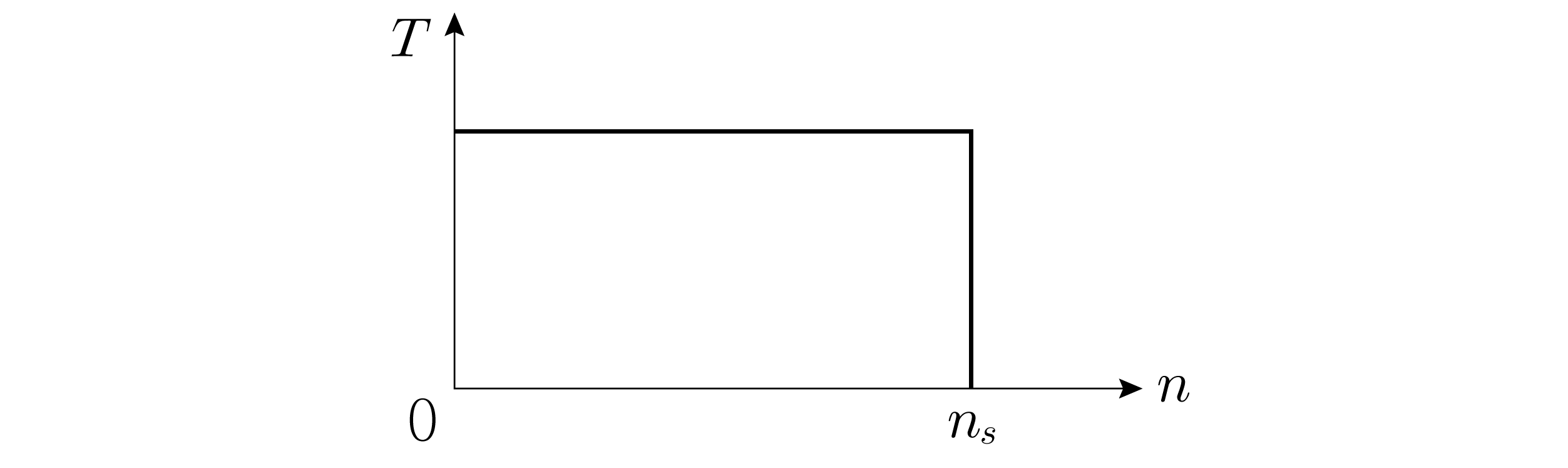

그림의 속도－토크 특성과 같이 회전자 속도와 무관하게 거의 일정한 토크 특성을 갖는 전동기는?
