[7급 국가직 전자회로 2008년 7번]

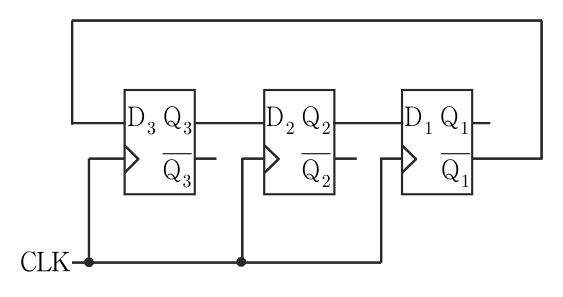

다음 그림과 같은 플립플롭 회로에 대한 설명 중 옳지 않은 것은?

1. ①반전된 피드백을 가진 쉬프트 레지스터로 존슨 카운터(Johnson Counter)라고 한다.
2. ②마지막 플립플롭(D₁) 출력 $\overline{{\mathrm{Q}}_1}$이 첫 플립플롭 입력(D₃)으로 피드백된 3비트 레지스터이다.
3. ③초기 출력상태 Q₃Q₂Q₁ ＝ 000 이면 100 → 110 → 111 → 011 → 001 순서로 출력상태가 변한다.
4. ④레지스터가 Q₃Q₂Q₁ ＝ 010 상태에서 CLK이 입력되면 011 상태가 되고, 반대의 경우도 성립한다.

선지를 골라 바로 채점해 보세요.정답 보기
