[7급 국가직 응용역학 2009년 17번]

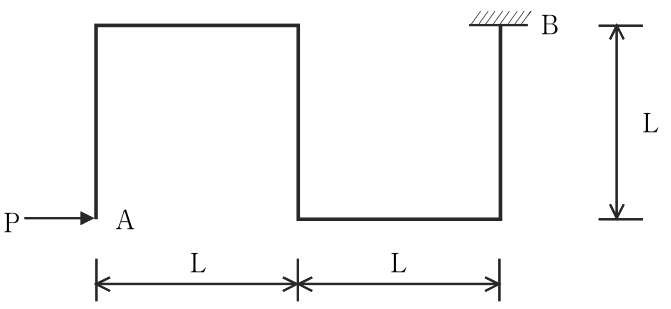

그림과 같은 B점이 고정되어 있는 구조물에 수평하중 P가 A점에 작용하고 있다. A점의 수평변위는? (단, 구조물의 휨강성 및 축강성은 각각 EI 및 EA로 일정하며, 휨변형 및 축변형을 모두 고려한다)

1. ①$\frac{3P{L}^3}{2EI}+\frac{3PL}{EA}$
2. ②$\frac{3P{L}^3}{2EI}+\frac{2PL}{EA}$
3. ③$\frac{2P{L}^3}{EI}+\frac{3PL}{EA}$
4. ④$\frac{2P{L}^3}{EI}+\frac{2PL}{EA}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
