[9급 지방직 전자공학개론 2009년 10번]

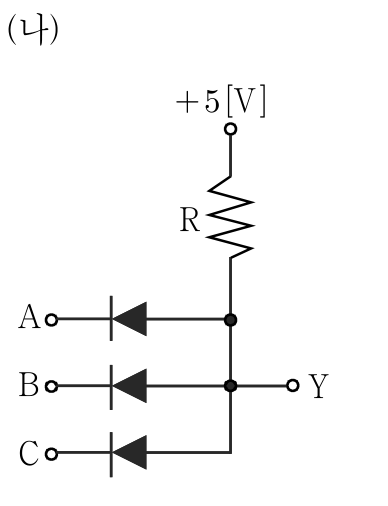

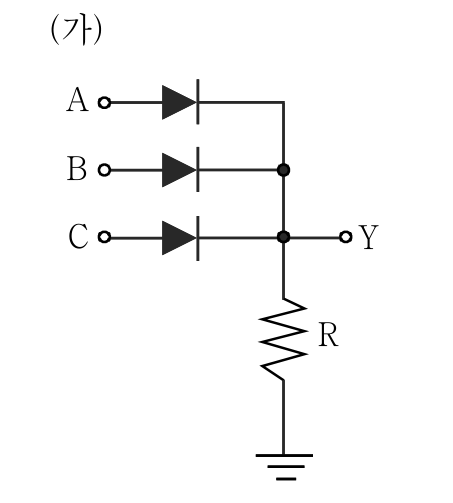

다음 각 논리회로의 동작을 논리식으로 바르게 표현한 것은?

(가) (나)

1. ①$\mathrm{Y}=\mathrm{A}+\mathrm{B}+\mathrm{C}$ $\mathrm{Y}=\mathrm{ABC}$
2. ②$\mathrm{Y}=\mathrm{ABC}$ $\mathrm{Y}=\mathrm{A}+\mathrm{B}+\mathrm{C}$
3. ③$\mathrm{Y}=\mathrm{A}+\mathrm{B}+\mathrm{C}$ $\mathrm{Y}=\overline{\mathrm{ABC}}$
4. ④$\mathrm{Y}=\overline{\mathrm{ABC}}$ $\mathrm{Y}=\overline{\mathrm{A}+\mathrm{B}+\mathrm{C}}$

선지를 골라 바로 채점해 보세요.정답 보기
