[9급 지방직 전자공학개론 2009년 16번]

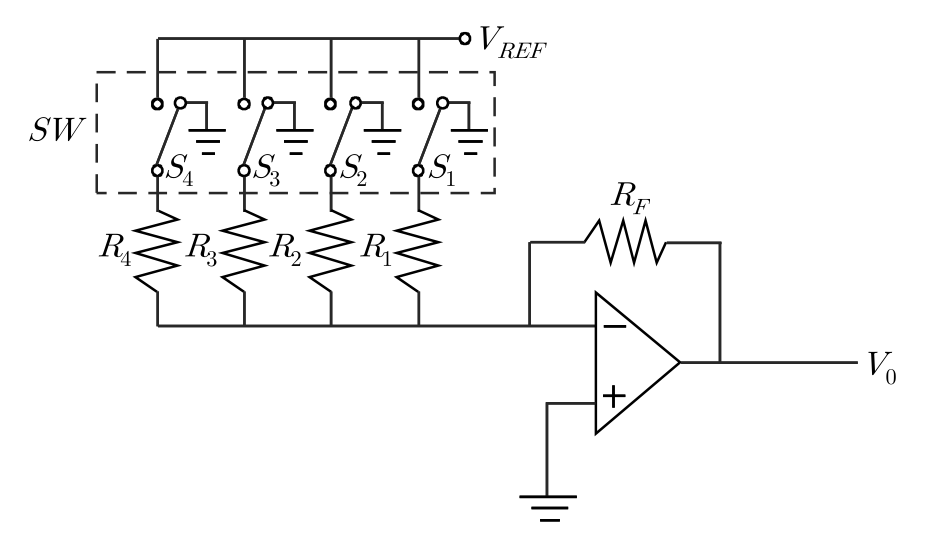

그림과 같은 4－bit D/A 변환기의 스위치 $S_4$$S_3$$S_2$$S_1$에 2진 신호 ‘1001’이 인가될 때, 출력전압은?

1. ①$-\left(\frac{R_F}{R_2}+\frac{R_F}{R_3}\right)\times V_{REF}$
2. ②$-\left(\frac{R_F}{R_1}+\frac{R_F}{R_4}\right)\times V_{REF}$
3. ③$-\left(\frac{R_F}{R_2}+\frac{R_F}{R_4}\right)\times V_{REF}$
4. ④$-\left(\frac{R_F}{R_1}+\frac{R_F}{R_3}\right)\times V_{REF}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
