[9급 지방직 응용역학개론 2012년 6번]

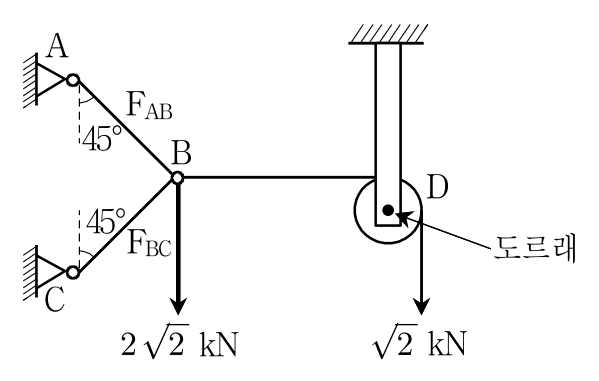

다음 그림과 같이 힘이 작용하는 구조물에서 부재 AB와 BC에 걸리는 부재력[kN] F_AB, F_BC는? (단, 부재의 자중과 도르래의 마찰은 무시한다)

F_AB F_BC

1. ①1(인장) 1(압축)
2. ②1(압축) 1(인장)
3. ③3(인장) 1(압축)
4. ④3(압축) 1(인장)

선지를 골라 바로 채점해 보세요.정답 보기
