9급 지방직 응용역학개론 2012년 기출문제

다음 그림에서 보의 중앙점 C의 휨모멘트의 크기는? (단, 보의 자중은 무시한다)

다음 그림은 집중하중과 등분포하중이 작용하는 단순보의 전단력도(S.F.D.)이다. 이 경우의 최대 휨모멘트의 크기[kN·m]는?

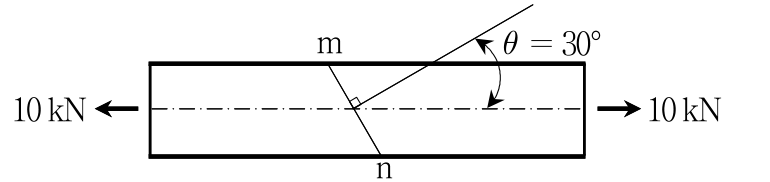

다음 그림과 같이 단면적이 100 mm²인 직사각형 단면의 봉에 인장력 10 kN이 작용할 때, $\theta$ ＝ 30° 경사면 m-n에 발생하는 수직응력(σ)과 전단응력(τ)의 크기[MPa]는?

σ |τ|

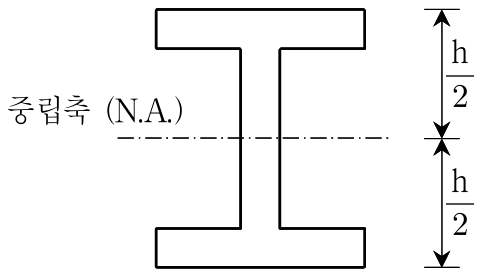

다음 그림과 같이 배치된 H형 거더에서 H형 단면의 높이(h)는 500 mm이고, 단면2차모멘트는 2.0 × 10⁸ mm⁴이며, 항복강도는 250 MPa이다. 단면의 항복모멘트(M_y)의 크기[kN·m]는?

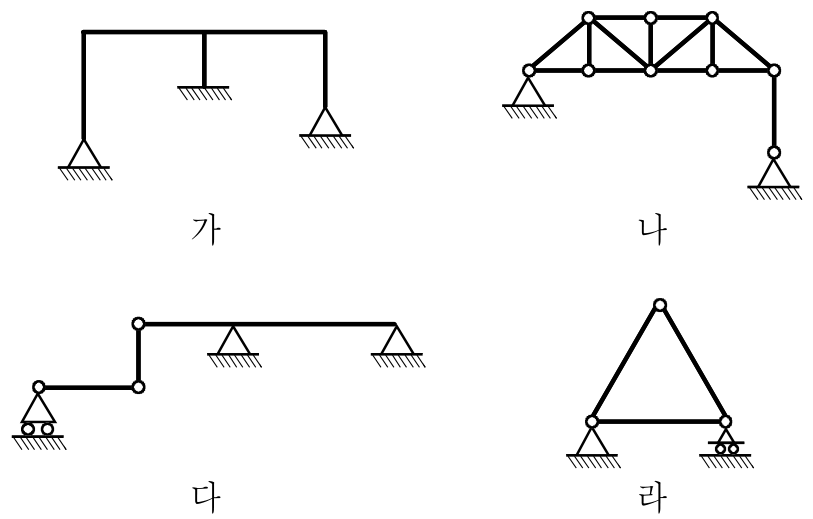

다음 그림과 같은 구조물 가, 나, 다, 라 중 정정 구조물로만 묶인 것은?

다음 그림과 같이 힘이 작용하는 구조물에서 부재 AB와 BC에 걸리는 부재력[kN] F_AB, F_BC는? (단, 부재의 자중과 도르래의 마찰은 무시한다)

F_AB F_BC

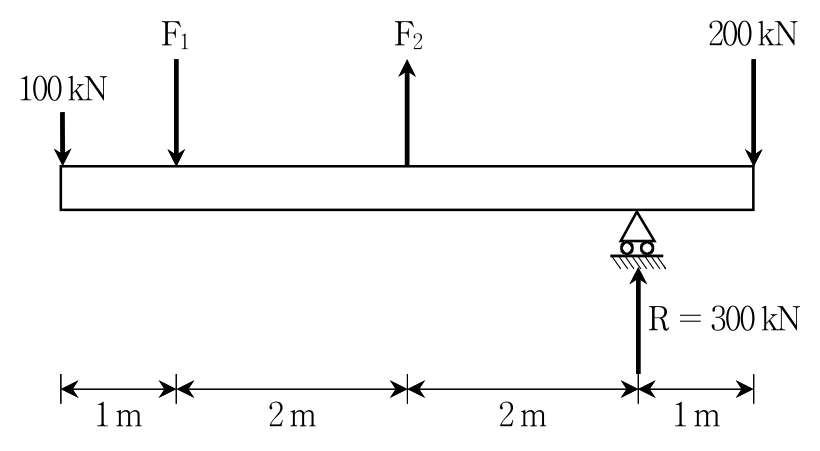

다음 그림과 같이 구조물에 하중이 작용하며 로울러지점 반력 R이 300 kN이고, 구조물은 평형상태이다. 미지의 힘[kN] F₁과 F₂는? (단, 구조물의 자중은 무시한다)

F₁ F₂

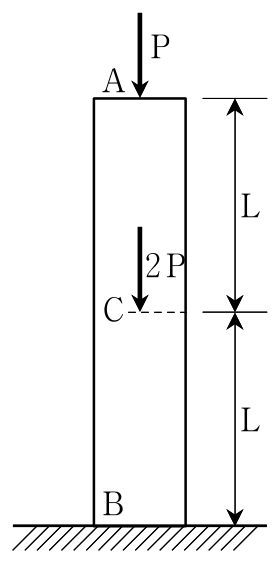

다음 그림과 같은 기둥 부재에 하중이 작용하고 있다. 부재 AB의 총 수직방향 길이 변화량(δ)은? (단, 단면적 A와 탄성계수 E는 일정하고, 부재의 자중은 무시한다)

다음 그림과 같이 강체(rigid body)에 우력이 작용하고 있다. A, B, C점에 관한 모멘트가 각각 ∑M_A, ∑M_B, ∑M_C일 때, 옳은 것은?

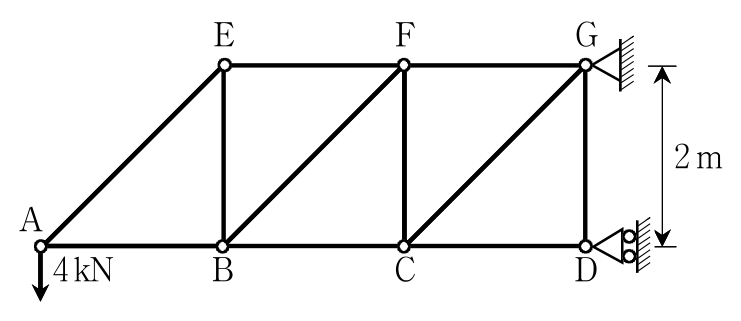

다음 그림과 같은 트러스에서 부재 BC의 부재력[kN]은?

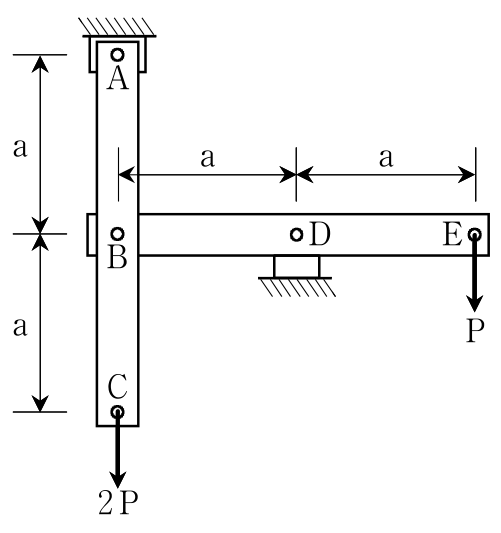

다음 그림과 같이 부재 BDE는 강체(rigid body)이고 D점에서 핀으로 지지되어 있으며, B점에서 수직부재 ABC와 핀으로 연결되어 있다. 이에 대한 설명으로 옳지 않은 것은? (단, 부재 ABC의 단면적 및 탄성계수는 일정하고, 자중은 무시한다)

다음 그림과 같은 내민 보에 등분포 활하중 10 kN/m이 이동하중으로 작용할 때, B점에서의 절대 최대전단력의 크기[kN]는? (단, 보의 자중은 무시한다)

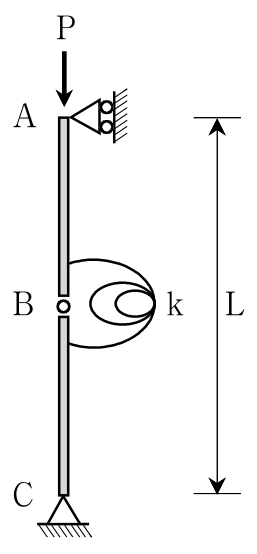

다음 그림과 같이 중앙 내부힌지 B점에 강성(stiffness) k인 회전스프링에 의하여 지지되는 기둥이 있다. 이 기둥의 임계좌굴하중(P_cr)은?

다음 그림에서 봉 ABC는 강체(rigid body)이고, 현 BD의 축강성 k ＝ 20,000 kN/m이다. 이때 C점의 처짐량[mm]은? (단, 부재의 자중은 무시한다)

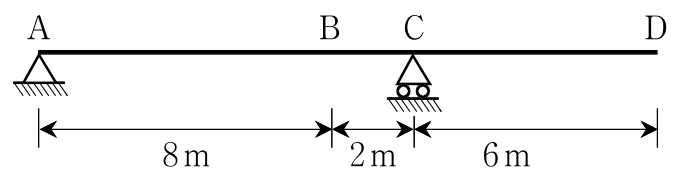

다음 보의 내부힌지 B점에서의 처짐[mm]은? (단, 탄성계수 E ＝ 200 GPa, 단면2차모멘트 I ＝ 5 × 10⁸ mm⁴이고, 보의 자중은 무시한다)

정육면체에 1축 응력이 작용할 때, 체적 변형률(${\epsilon }_{v_{}}=\frac{\mathrm{\Delta V}}{\mathrm{V}}$)과 포아송비($\nu$)의 관계로 가장 적합한 것은? (단, 변형은 미소변형이고, 재료는 등방성이며, $\epsilon$은 변형률, E는 탄성계수이다)

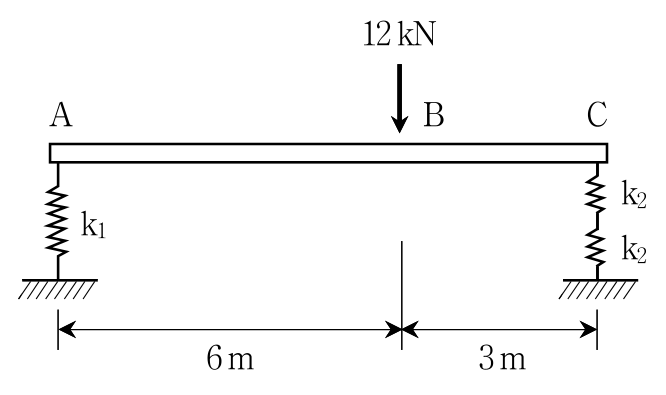

다음 그림과 같이 보의 좌측에는 강성 k₁ ＝ 100 kN/m인 스프링에 의해 지지되며, 우측은 강성이 k₂인 2개의 직렬연결된 스프링으로 지지되어 있다. 집중하중 12 kN이 그림과 같이 작용될 때, 양 지점의 처짐량이 같아지기 위한 스프링 강성 k₂의 값[kN/m]은? (단, 보와 스프링의 자중은 무시한다)

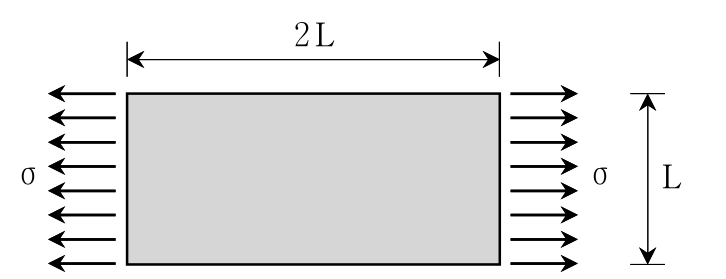

그림과 같이 수평, 수직 길이가 2 L 및 L인 판에 수평방향으로 σ의 응력을 가하였다. 이 경우 포아송 효과에 의해 판의 수직방향 길이는 감소하게 된다. 그 감소한 길이 δ₁을 구하고, 동일한 판에서 δ₁만큼의 수직방향길이를 증가시키기 위해 가해야 하는 수직방향의 인장응력 σ₁은? (단, 재료는 등방성이며, 포아송비는 $\nu$이고, 수평방향의 변형률은 $\epsilon$이다)

δ₁ σ₁

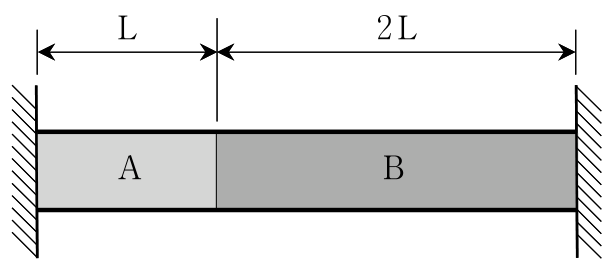

다음 그림에서 두 재료 A, B의 열팽창계수는 $\alpha$_A$,\alpha$_B이며, $\alpha$_A ＝ 2$\alpha$_B이다. 온도변화에 의해 발생한 온도응력을 각각 σ_A, σ_B라 하면 두 재료의 온도응력의 관계는? (단, 두 재료의 단면적과 탄성계수는 서로 같다)

다음 그림과 같이 자중이 20 kN/m인 콘크리트 기초구조에 집중하중 100 kN과 상향으로 등분포 수직토압이 작용할 때, 기초 중앙부 C점에 발생하는 모멘트[kN·m]는?
