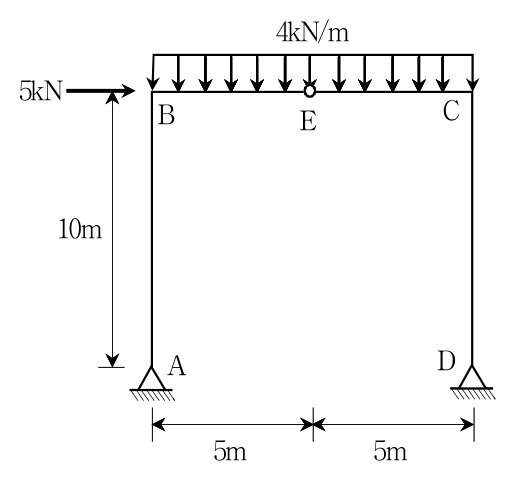

다음과 같은 프레임 구조물에 분포하중 4 kN/m와 집중하중 5 kN이 작용할 때, 프레임 구조물 ABCD에 발생하는 정성적인 휨모멘트선도(BMD)로 가장 유사한 것은? (단, E점은 내부힌지이다)

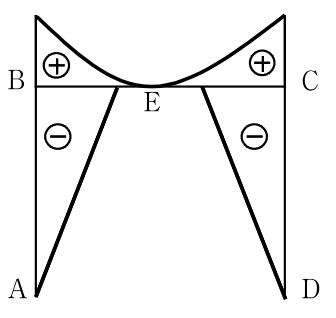

- ①

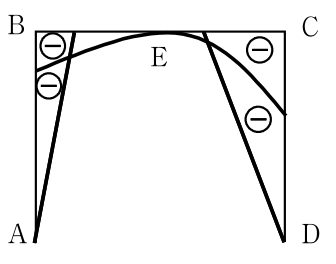

- ②

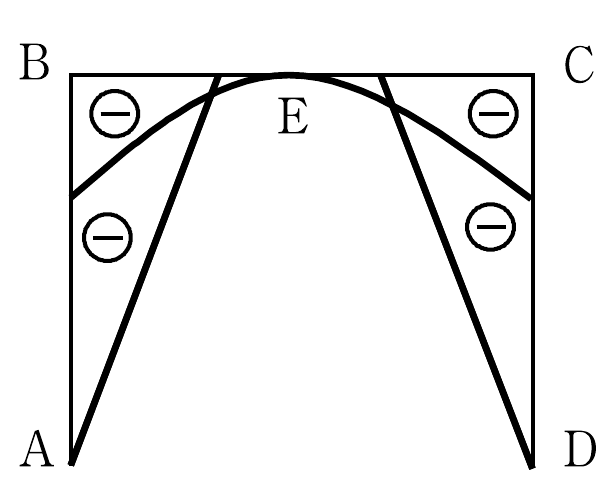

- ③

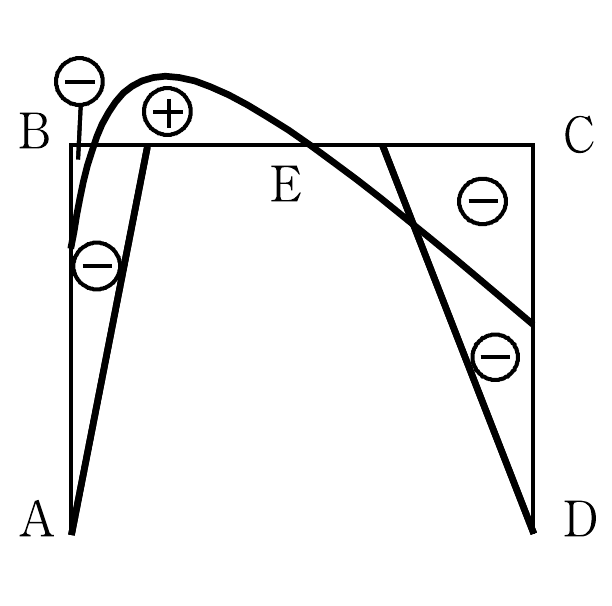

- ④
선지를 골라 바로 채점해 보세요.
정답 ④
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
[9급 지방직 응용역학개론 2014년 19번]
