9급 지방직 응용역학개론 2014년 기출문제

물리량의 차원으로 옳지 않은 것은? (단, $\mathrm{M}$은 질량, $\mathrm{T}$는 시간, $\mathrm{L}$은 길이이다)

다음과 같은 강체보에서 지점간의 상대적 처짐이 없는 경우 A, B 지점에 있는 스프링 상수의 비율($k_1/k_2$)은? (단, 강체보의 자중은 무시한다)

수직으로 매달린 단면적이 0.001 m²인 봉의 온도가 20 °C에서 40 °C까지 균일하게 상승되었다. 탄성계수(E)는 200 GPa, 선팽창계수($\alpha$)는 1.0 × 10^-5/°C일 때, 봉의 길이를 처음 길이와 같게 하려면 봉의 하단에서 상향 수직으로 작용해야 하는 하중의 크기[kN]는? (단, 봉의 자중은 무시한다)

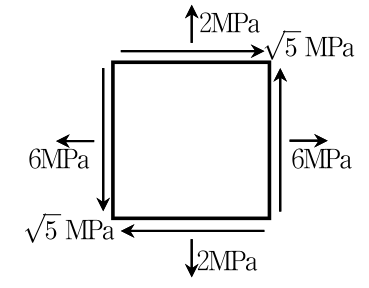

다음과 같은 응력상태에 있는 요소에서 최대 주응력 및 최대 전단응력의 크기[MPa]는?

다음과 같은 원형 단면에서 임의의 축 $x$에 대한 단면2차모멘트가 도심축 $\mathrm{X}$에 대한 단면2차모멘트의 2배가 되기 위한 거리($y$)는?

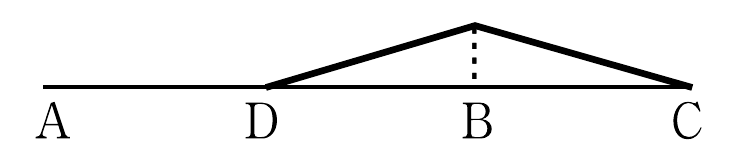

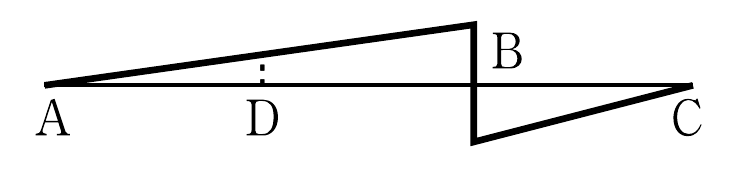

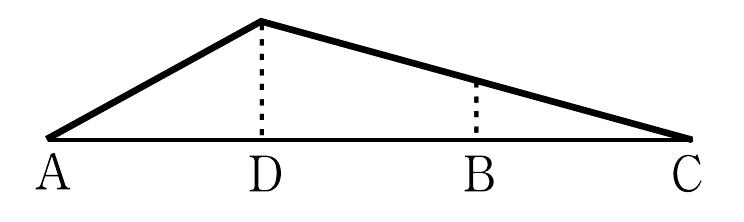

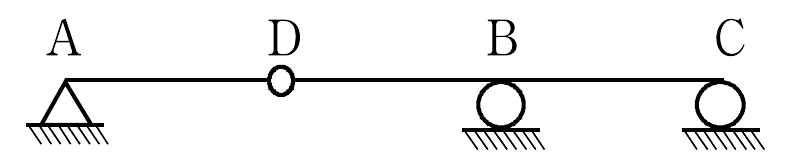

다음과 같은 보 구조물에서 지점 B의 연직반력에 대한 정성적인 영향선으로 가장 유사한 것은? (단, D점은 내부힌지이다)

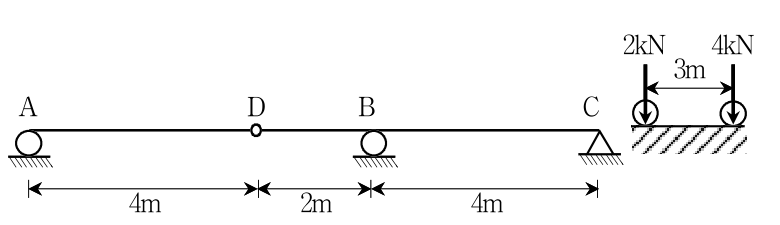

다음과 같이 게르버보에 연행하중이 이동할 때, B점에 발생되는 부모멘트의 최대 절댓값[kN·m]은? (단, 보의 자중은 무시하며, D점은 내부힌지이다)

다음 구조물의 BE 구간에서 휨모멘트선도의 기울기가 0이 되는 위치에서 휨모멘트의 크기[kN·m]는? (단, E점은 내부힌지이다)

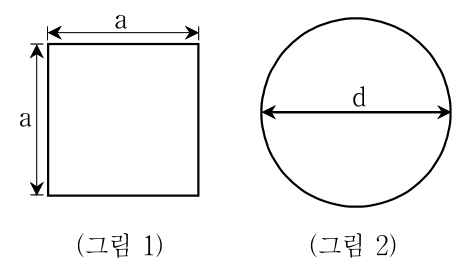

다음과 같이 정사각형단면(그림 1)과 원형단면(그림 2)의 면적이 동일한 경우, 정사각형단면의 단면계수(${\mathrm{S}}_1$)와 원형단면의 단면계수(${\mathrm{S}}_2$)의 비율(${\mathrm{S}}_1/{\mathrm{S}}_2$)은?

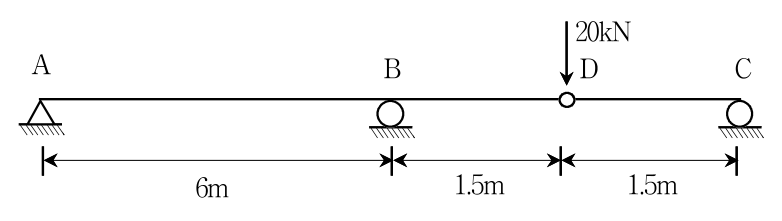

다음과 같은 보 구조물에 집중하중 20 kN이 D점에 작용할 때 D점에서의 수직처짐[mm]은? (단, E ＝ 200 GPa, I ＝ 25 × 10⁶ mm⁴, 보의 자중은 무시하며, D점은 내부힌지이다)

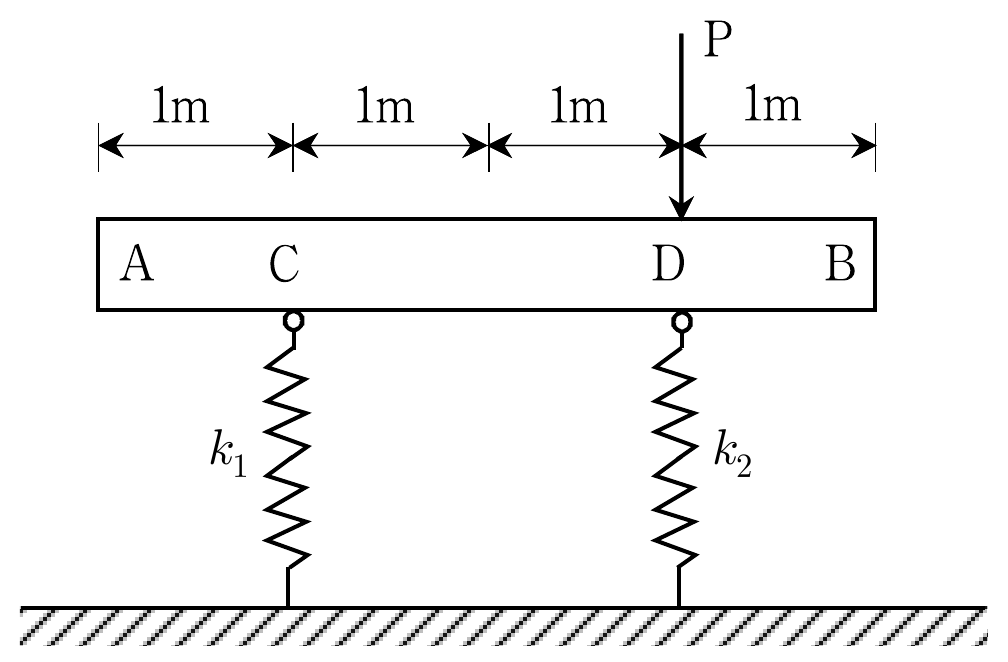

다음과 같이 강체가 스프링에 의하여 지지되어 있다. 작용하중(P)은 1 kN이고, 스프링상수 $k_1$ 및 $k_2$는 각각 1 kN/m일 때, 양 끝단 A, B의 높이 차이[m]는? (단, 강체의 자중은 무시하며, 하중(P)에 의하여 수직변위만 발생한다)

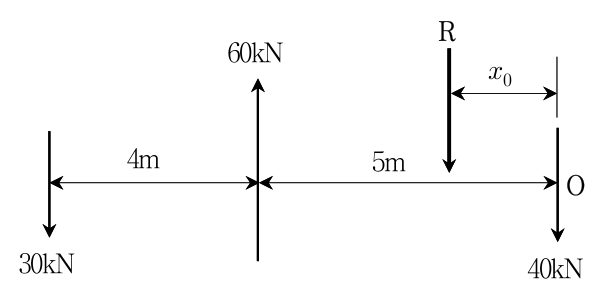

다음과 같이 힘이 작용할 때 합력(R)의 크기[kN]와 작용점 $x_0$의 위치는?

기둥의 임계하중에 대한 설명으로 옳지 않은 것은?

다음과 같이 길이가 $\mathrm{L}$인 균일 단면봉의 양단이 고정되어 있을 때, $\mathrm{\Delta T}$만큼 온도가 변화하고 봉이 탄성거동을 하는 경우에 대한 설명 중 옳지 않은 것은? (단, $\alpha$는 열팽창계수, E는 탄성계수, A는 단면적이고, 봉의 자중은 무시한다)

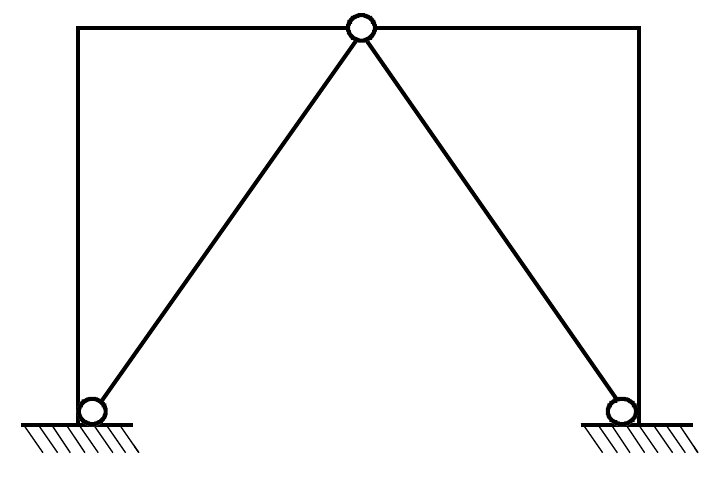

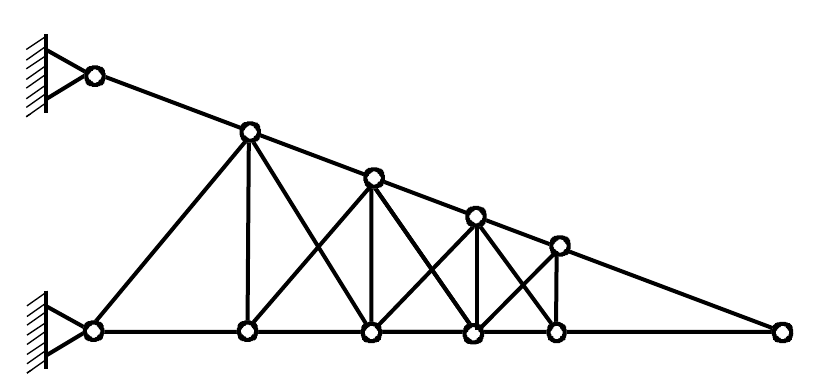

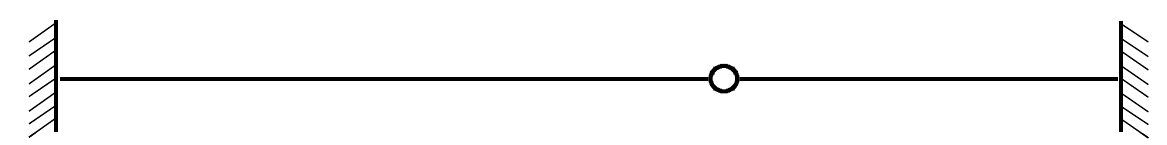

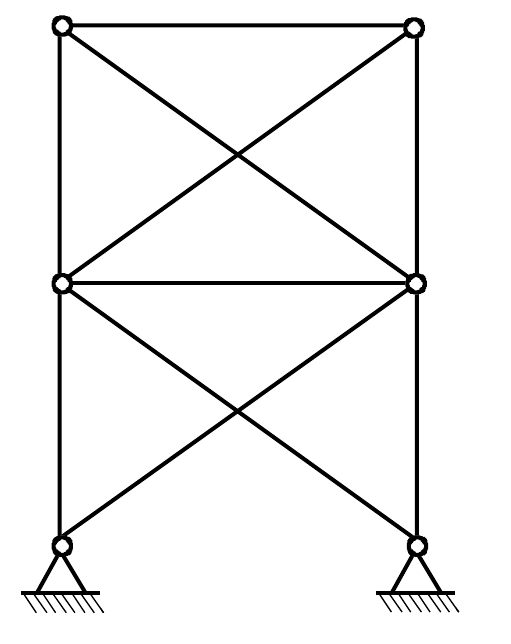

다음 구조물 중 부정정 차수가 가장 높은 것은?

다음과 같이 한 변의 길이가 100 mm인 정사각형 단면보에 발생하는 최대 전단응력의 크기[MPa]는? (단, 보의 자중은 무시한다)

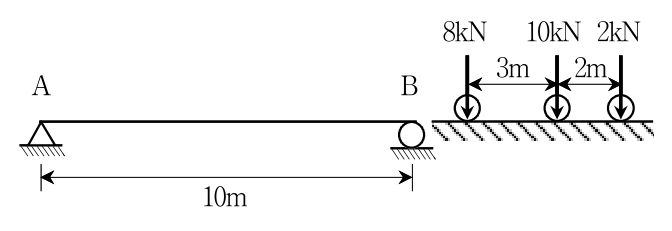

다음과 같은 길이 10 m인 단순보에 집중하중군이 이동할 때 발생하는 절대최대휨모멘트의 크기[kN·m]는? (단, 보의 자중은 무시한다)

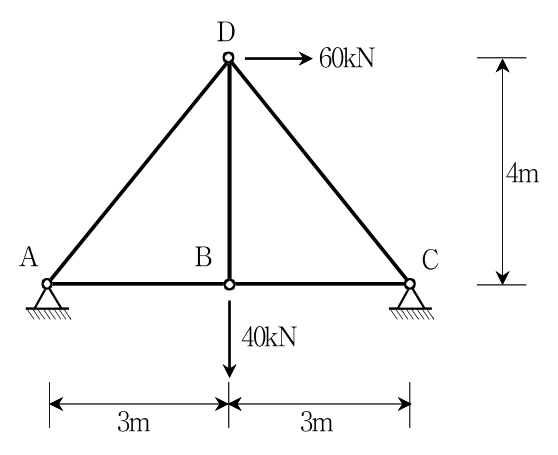

다음과 같은 트러스 구조물에서 부재 AD의 부재력[kN]은?

다음과 같은 프레임 구조물에 분포하중 4 kN/m와 집중하중 5 kN이 작용할 때, 프레임 구조물 ABCD에 발생하는 정성적인 휨모멘트선도(BMD)로 가장 유사한 것은? (단, E점은 내부힌지이다)

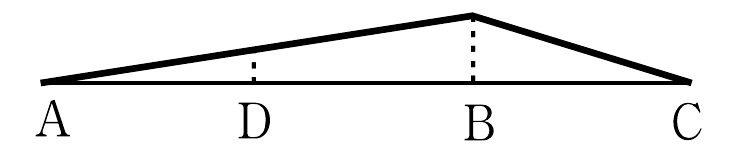

다음과 같은 단순보의 휨모멘트선도(BMD)에서 구한 전단력선도로 가장 유사한 것은? (단, 휨모멘트선도의 AB 구간은 직선이고, BC, CD, DE 구간은 2차 포물선이다)
