[9급 지방직 응용역학개론 2015년 12번]

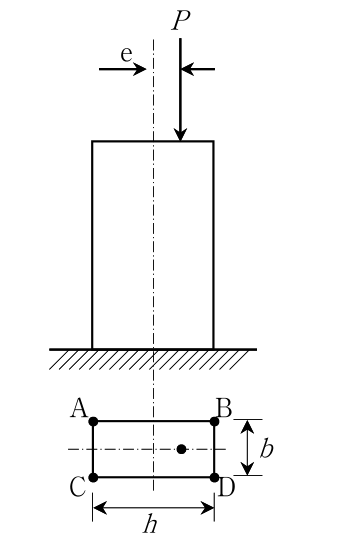

다음과 같이 편심하중이 작용하고 있는 직사각형 단면의 짧은 기둥에서, 바닥면에 발생하는 응력에 대한 설명 중 옳은 것은? (단, P ＝ 300 kN, e ＝ 40 mm, b ＝ 200 mm, h ＝ 300 mm)

1. ①A점과 B점의 응력은 같다.
2. ②B점에 발생하는 압축응력의 크기는 5 MPa보다 크다.
3. ③A점에는 인장응력이 발생한다.
4. ④B점과 D점의 응력이 다르다.

선지를 골라 바로 채점해 보세요.정답 보기
