9급 지방직 응용역학개론 2015년 기출문제

다음과 같이 밑변 R과 높이 H인 직각삼각형 단면이 있다. 이 단면을 $y$축 중심으로 360도 회전시켰을 때 만들어지는 회전체의 부피는?

다음과 같은 표지판에 풍하중이 작용하고 있다. 표지판에 작용하고 있는 등분포 풍압의 크기가 2.5 kPa일 때, 고정지점부 A의 모멘트 반력[kN·m]의 크기는? (단, 풍하중은 표지판에만 작용하고, 정적하중으로 취급하며, 자중은 무시한다)

다음과 같은 원형, 정사각형, 정삼각형이 있다. 각 단면의 면적이 같을 경우 도심에서의 단면2차모멘트($I_x$)가 큰 순서대로 바르게 나열한 것은?

다음과 같이 평면응력상태에 있는 미소응력요소에서 최대전단응력[MPa]의 크기는?

다음과 같은 원형단면봉이 인장력 P를 받고 있다. 다음 설명 중 옳지 않은 것은? (단, P ＝ 15 kN, d ＝ 10 mm, L ＝ 1.0 m, 탄성계수 E ＝ 200 GPa, 푸아송비 $\nu$ ＝ 0.3이고, 원주율 $\pi$는 3으로 계산한다)

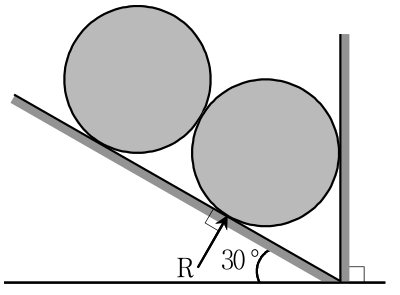

다음과 같이 경사면과 수직면 사이에 무게(W)와 크기가 동일한 원통 두 개가 놓여있다. 오른쪽 원통과 경사면 사이에 발생하는 반력 R은? (단, 마찰은 무시한다)

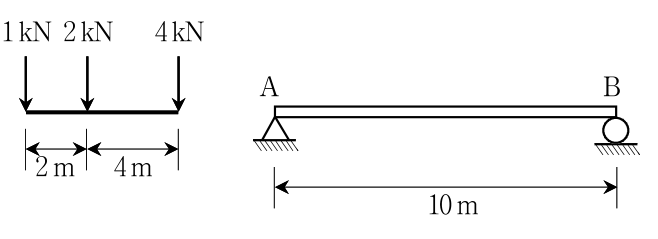

다음과 같이 단순보에 이동하중이 재하될 때, 단순보에 발생하는 절대최대전단력[kN]의 크기는? (단, 자중은 무시한다)

다음과 같이 C점에 내부 힌지를 갖는 라멘에서 A점의 수평반력[kN]의 크기는? (단, 자중은 무시한다)

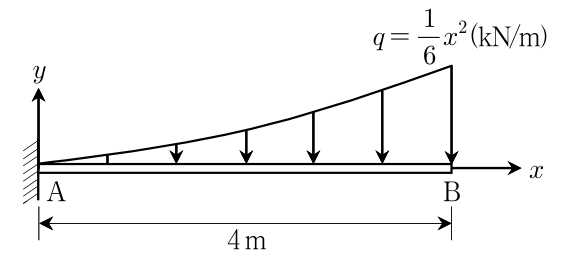

다음과 같이 2차 함수 형태의 분포하중을 받는 캔틸레버보에서 A점의 휨모멘트[kN·m]의 크기는? (단, 자중은 무시한다)

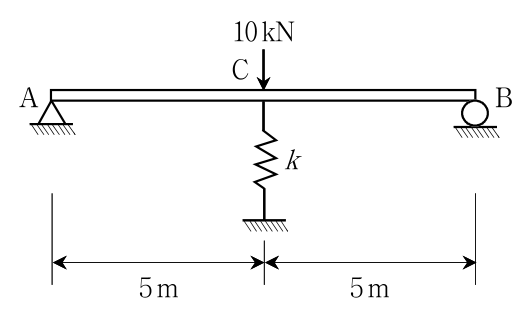

다음과 같은 구조물에서 C점의 수직변위[mm]의 크기는? (단, 휨강성 EI ＝ $\frac{1000}{16}$MN·m², 스프링상수 k ＝ 1 MN/m이고, 자중은 무시한다)

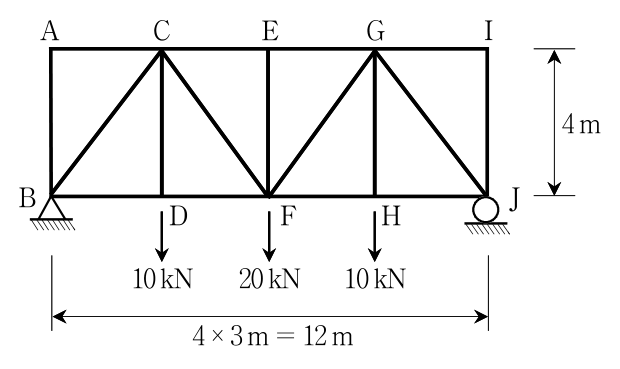

다음과 같은 트러스에서 CD부재의 부재력 F_CD[kN] 및 CF부재의 부재력 F_CF[kN]의 크기는? (단, 자중은 무시한다)

F_CD F_CF

다음과 같이 편심하중이 작용하고 있는 직사각형 단면의 짧은 기둥에서, 바닥면에 발생하는 응력에 대한 설명 중 옳은 것은? (단, P ＝ 300 kN, e ＝ 40 mm, b ＝ 200 mm, h ＝ 300 mm)

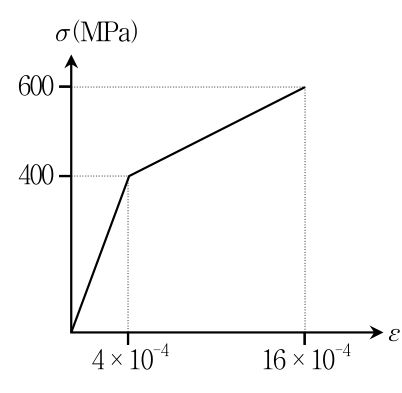

다음과 같이 응력－변형률 관계를 가지는 재료로 만들어진 부재가 인장력에 의해 최대 500 MPa의 인장응력을 받은 후, 주어진 인장력이 완전히 제거되었다. 이때 부재에 나타나는 잔류변형률은? (단, 재료의 항복응력은 400 MPa이고, 응력이 항복응력을 초과한 후 하중을 제거하게 되면 초기 접선탄성계수를 따른다고 가정한다)

다음과 같은 단순보에서 집중 이동하중 10 kN과 등분포 이동하중 4 kN/m로 인해 C점에서 발생하는 최대휨모멘트[kN·m]의 크기는? (단, 자중은 무시한다)

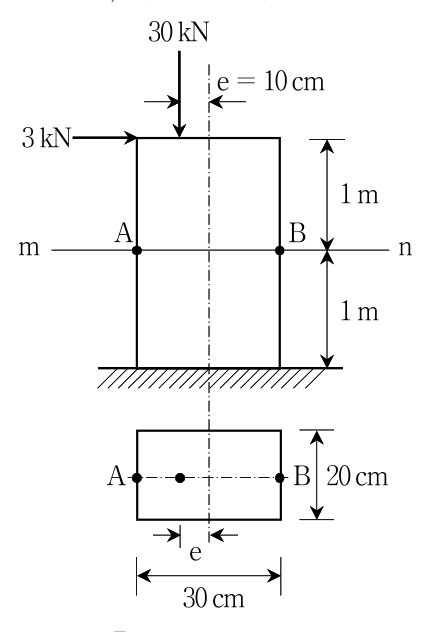

다음과 같은 짧은 기둥 구조물에서 단면 m－n 위의 A점과 B점의 수직 응력[MPa]은? (단, 자중은 무시한다)

A B

다음과 같이 두께가 일정하고 1/4이 제거된 무게 12$\pi$ N의 원판이 수평방향 케이블 AB에 의해 지지되고 있다. 케이블에 작용하는 힘[N]의 크기는? (단, 바닥면과 원판의 마찰력은 충분히 크다고 가정한다)

다음과 같은 캔틸레버보에서 고정단 B의 휨모멘트가 0이 되기 위한 집중하중 P의 크기[kN]는? (단, 자중은 무시한다)

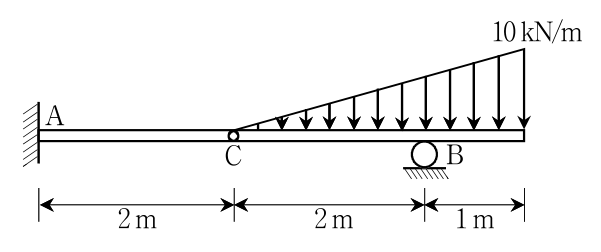

다음과 같이 C점에 내부 힌지를 갖는 게르버보에서 B점의 수직 반력[kN]의 크기는? (단, 자중은 무시한다)

다음과 같은 캔틸레버보에서 B점이 스프링상수 $k=\frac{EI}{2L^3}$인 스프링 2개로 지지되어 있을 때, B점의 수직 변위의 크기는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

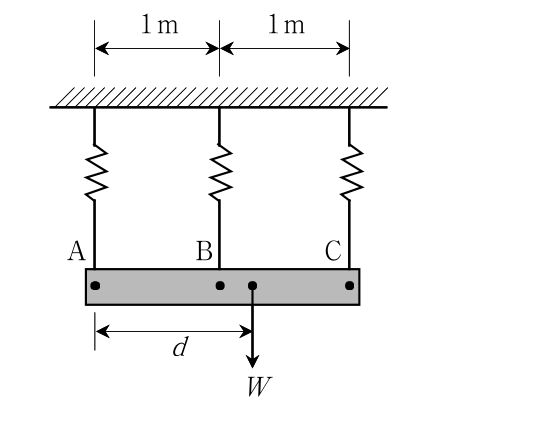

다음과 같이 동일한 스프링 3개로 지지된 강체 막대기에 하중 W를 작용시켰더니 A, B, C점의 수직변위가 아래 방향으로 각각 δ, 2δ, 3δ였다. 하중 W의 작용 위치 d[m]는? (단, 자중은 무시한다)
