1교시 1번 · 10점 · 13문제 중 10문제 선택 · 100분
그림과 같은 기둥과 보의 접합이 강축에 대한 강접으로 설계되었을 때 각각의 경우에 대해 용접기호를 표기하시오.

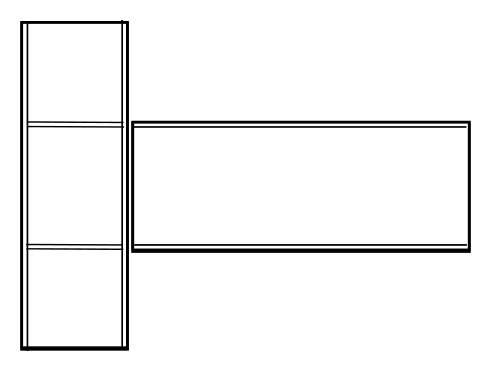

공장 용접접합

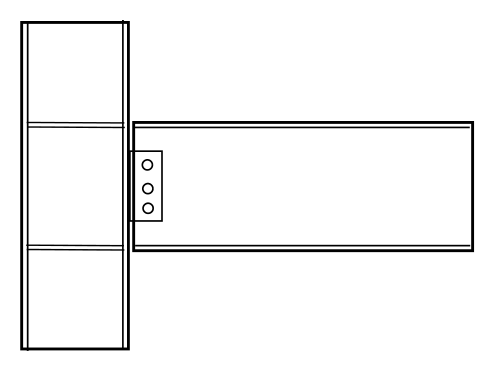

현장 용접접합(일부 공장 용접)
답안 개요 보기
답안 구조
- 개요
- 기둥-보 강접합의 응력 전달 메커니즘
- 공장 용접접합 용접기호 표기
- 현장 용접접합(일부 공장 용접) 용접기호 표기
- 용접접합부 시공 시 유의사항
용어 정의
- 완전용입 맞대기용접 (CJP)
- 접합하는 두 모재의 두께 전체에 걸쳐 완전히 용입되도록 하는 용접으로, 주로 플랜지의 휨모멘트 전달에 사용됨
- 용접접근공 (Scallop)
- 교차 용접선을 피하고 뒷면댐재 설치 및 현장 하향 용접 작업 공간을 확보하기 위해 웹의 일부를 오려낸 구멍
- 뒷면댐재 (Backing bar)
- 한 면에서만 맞대기 용접을 수행할 때, 용융 금속이 흘러내리는 것을 방지하고 완전용입을 유도하기 위해 루트 뒷면에 대는 강판
핵심 내용
1)
- 보 상·하부 플랜지-기둥 플랜지: 완전용입 맞대기용접(개선 형상 포함) 기호
- 보 웹-기둥 플랜지: 양면 필릿(모살)용접 또는 완전용입용접 기호
- 기둥 내 수평 스티프너(연속판): 기둥 플랜지·웹에 완전용입 또는 양면 필릿용접
- 전량 공장 용접이므로 현장용접(깃발) 기호 미표기
2)
- 보 상·하부 플랜지: 현장 완전용입 맞대기용접 기호에 현장용접(깃발) 기호 병기
- 현장 맞대기용접부의 뒷댐재·용접접근공(스캘럽) 상세 표기
- 전단 탭(Shear tab)-기둥 플랜지: 공장 양면 필릿(모살)용접 기호
- 전단 탭-보 웹: 고력볼트 접합(용접기호 대상 아님)
- 기둥 내 수평 스티프너: 공장 완전용입 또는 양면 필릿용접 기호
AI 작성 답안 개요 · 검수 전 · 채점기준과 기준답안은 공개되지 않습니다. 참고용 개요입니다.
