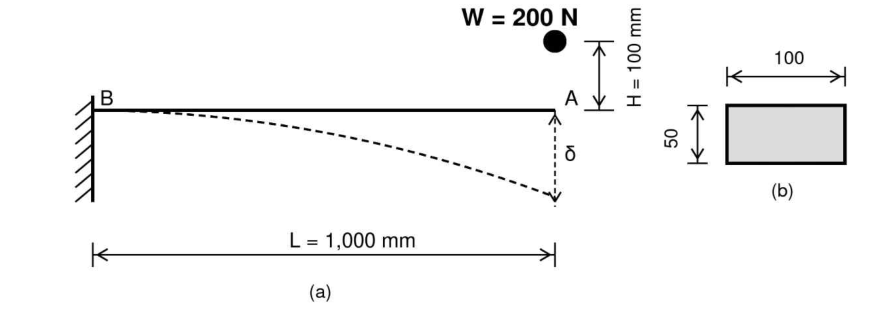

[건축구조기술사 제140회 1교시 2번]

• 단면 2차 모멘트 및 단면 계수 산정
• 정하중 작용 시 캔틸레버보 자유단의 정적 처짐량 계산
• 에너지 보존 법칙(위치에너지 감소량 = 변형 에너지 증가량)을 이용한 충격계수 도출
• 등가 정하중 및 지점부 최대 휨응력 산출

공식: $I = \frac{B \cdot D^3}{12}$, $Z = \frac{B \cdot D^2}{6}$, $\delta_{st} = \frac{W L^3}{3EI}$, $n = 1 + \sqrt{1 + \frac{2H}{\delta_{st}}}$, $P_{eq} = n \cdot W$, $\sigma_{max} = \frac{P_{eq} \cdot L}{Z}$

풀이 순서: 폭 B와 춤 D로 단면 2차 모멘트(I)와 단면계수(Z) 계산 → 중량 W, 경간 L, E, I로 자유단 정적 처짐(\delta_{st}) 계산 → 낙하 높이 H(100 mm)와 정적 처짐량(\delta_{st})을 충격계수 공식(n)에 대입하여 산정 → 도출된 충격계수(n)에 물체 중량(W)을 곱하여 등가 정하중(P_{eq}) 도출 → 등가 정하중(P_{eq})에 경간(L)을 곱하여 고정 지점부의 최대 휨모멘트(M_{max}) 계산 → 최대 휨모멘트를 단면 계수(Z)로 나누어 최대 휨응력(\sigma_{max}) 산정
