[건축구조기술사 제140회 3교시 4번]

3교시 4번 · 25점 · 6문제 중 4문제 선택 · 100분

다음의 설계조건으로 아래에 대해 답하시오.

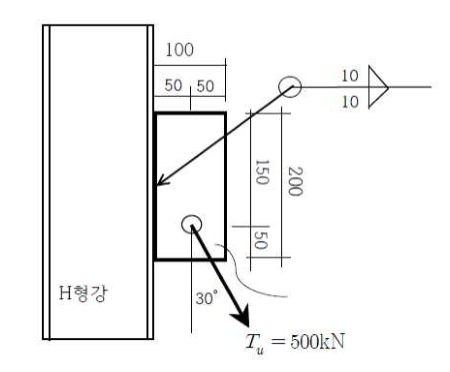

  1. 그림과 같은 용접상세의 용접부의 안전성을 검토하시오.
    (단, 용접기호에 유의하여 검토하시오.)
  2. 제시된 접합부 상세 중에서 연결플레이트의 디자인보다 구조적으로 합리적인 설계를 하기 위해 연결플레이트의 치수와 위치를 바꿀 때, 그 방법을 스케치해서 제시하시오.
    (단, 계산 과정은 제시하지 않아도 무방함.)
[설계 조건]
• 용접재의 강도: = 490MPa
• 모든 강재의 재료:
• 연결 플레이트 치수:
• 하중조건: 연결플레이트 원(구멍) 중심에 계수하중 = 500kN
건축구조기술사 3교시 4번 그림 1
답안 개요 보기

답안 구조

  1. 개요 및 설계조건
  2. 용접기호 해석(양면 필릿, 전둘레)
  3. 하중 분해와 편심 모멘트 산정
  4. 용접부 응력 산정 및 설계강도 비교
  5. 편심 원인과 개선 방향
  6. 개선 상세 스케치

용어 정의

편심하중
하중 작용선이 용접군 도심을 지나지 않아 직접력 외에 추가 모멘트를 유발하는 하중
전둘레 용접
접합면 둘레 전체를 연속 용접하는 것으로, 용접기호 꺾임점의 원으로 표시
필릿용접 유효목두께
필릿용접의 강도 산정에 쓰는 유효 두께로 각장을 \sqrt{2}로 나눈 값

핵심 내용

1)

  • 양면 필릿(각장은 기호 수치)·전둘레 조건으로 용접 유효길이·유효면적 산정
  • 용접선이 기둥 플랜지 면 위에 있으므로 판 면내 모멘트는 용접선에 휨으로 작용
  • 하중을 연직(전단)·수평(인장) 분력으로 분해, 도심에 대한 편심 모멘트 산정
  • 직접전단·직접인장·휨응력을 합성한 최대 응력과 설계강도 비교

공식: Vu=Tucos⁡30∘,Hu=Tusin⁡30∘V_u = T_u \cos 30^\circ, \quad H_u = T_u \sin 30^\circ, Mu=Vuex−HueyM_u = V_u e_x - H_u e_y, Aw=a le,Sw=a l26A_w = a \, l_e, \quad S_w = \frac{a \, l^2}{6}, fv=VuAw,fn=HuAw+MuSwf_v = \frac{V_u}{A_w}, \quad f_n = \frac{H_u}{A_w} + \frac{M_u}{S_w}, fr=fv2+fn2≤ϕFnwf_r = \sqrt{f_v^2 + f_n^2} \le \phi F_{nw}, ϕFnw=0.75×0.6Fuw\phi F_{nw} = 0.75 \times 0.6 F_{uw}

풀이 순서: 기호에서 각장·양면·전둘레 판독, 목두께 a와 유효길이 산정 → 용접군 도심(플레이트 춤 중앙) 설정 → 하중을 연직·수평 분력으로 분해 → 구멍 중심의 편심거리 e_x, e_y로 도심 모멘트 산정(방향 부호 유의) → 용접선 끝단의 합성응력 산정 → 설계 용접강도와 비교해 안전성 판정

2)

  • 문제점: 하중 작용선이 용접군 도심을 벗어나 편심 모멘트 발생
  • 개선 원칙: 하중 작용선과 용접면의 교점에 용접군 도심을 일치
  • 방안: 연결플레이트 춤을 작용선 교점 쪽으로 늘리거나 위치를 옮겨 도심 정렬
  • 대안: 플레이트를 하중 방향(30°)으로 정렬한 형상으로 변경

AI 작성 답안 개요 · 검수 전 · 채점기준과 기준답안은 공개되지 않습니다. 참고용 개요입니다.

출처: 한국산업인력공단, Q-Net 자료실 · 공공누리 제1유형 · 원문(Q-Net)
