[건축구조기술사 제140회 3교시 5번]

1)

• 엇갈림 이음을 고려한 최외곽 및 내부 철근의 c값 산정
• 상세식 적용을 위한 구속조건 검토 및 정착길이 계산
• 보 상부 철근 및 기둥 일반 철근의 B급 인장 겹침이음길이 산정

공식: $l_d = \frac{0.9 d_b f_y}{\lambda \sqrt{f_{ck}}} \cdot \frac{\alpha \beta \gamma}{(c + K_{tr})/d_b}$, $l_{spl} = 1.3 l_d$

풀이 순서: 철근 간격 및 피복두께를 고려하여 엇갈림 이음 조건의 c값 산출 → (c + K_{tr})/d_b 산정 및 기준 상한값 적용 → 보 상부철근 위치계수 고려하여 정착길이 및 겹침이음길이 계산 → 기둥 일반철근 조건 적용하여 정착길이 및 겹침이음길이 계산

2)

• 표준갈고리 기본정착길이 공식 적용
• 보정계수 미적용 조건 반영

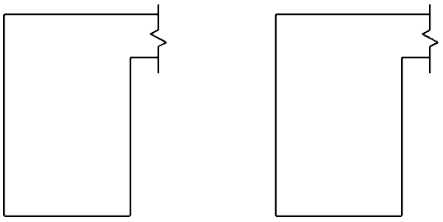

• 보와 기둥 철근에 대한 표준갈고리 정착길이 산정

공식: $l_{hb} = \frac{0.24 \beta d_b f_y}{\lambda \sqrt{f_{ck}}}$

풀이 순서: 표준갈고리 정착길이 산정식에 주어진 재료강도 대입 → 보정계수 미적용 조건에 따라 최종 갈고리 정착길이 도출

3)

• 중간모멘트 골조 보(G1) 단부 및 중앙부 횡철근 기준 적용
• 중간모멘트 골조 기둥(C1) 단부 범위 및 띠철근 기준 적용

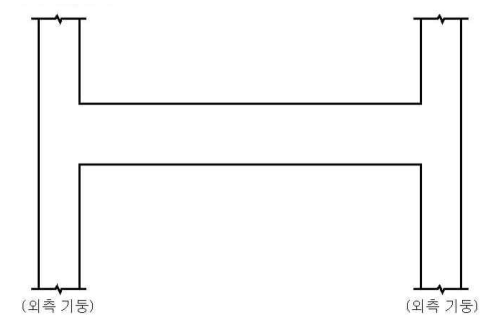

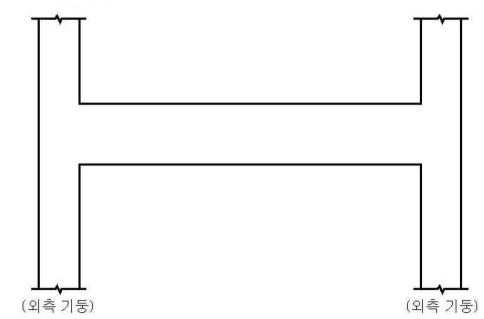

• 산정된 간격과 적용 범위를 바탕으로 도식화

공식: $l_o = \max(l_n/6, b, h, 450)$, $s_{beam, end} = \min(d/4, 8d_b, 24d_w, 300)$, $s_{col, end} = \min(8d_b, 24d_w, b/2, h/2, 300)$

풀이 순서: 보(G1) 단부 범위(2h) 설정 및 단부 후프철근 간격 산정 → 보(G1) 중앙부 스트럽 간격(d/2 이하) 산정 → 기둥(C1) 단부 적용 범위(l_o) 설정 및 단부 띠철근 간격 산정 → 기둥(C1) 중앙부 띠철근 간격 산정 → 산정된 수치를 적용하여 각 부재의 횡철근 배근도 작도

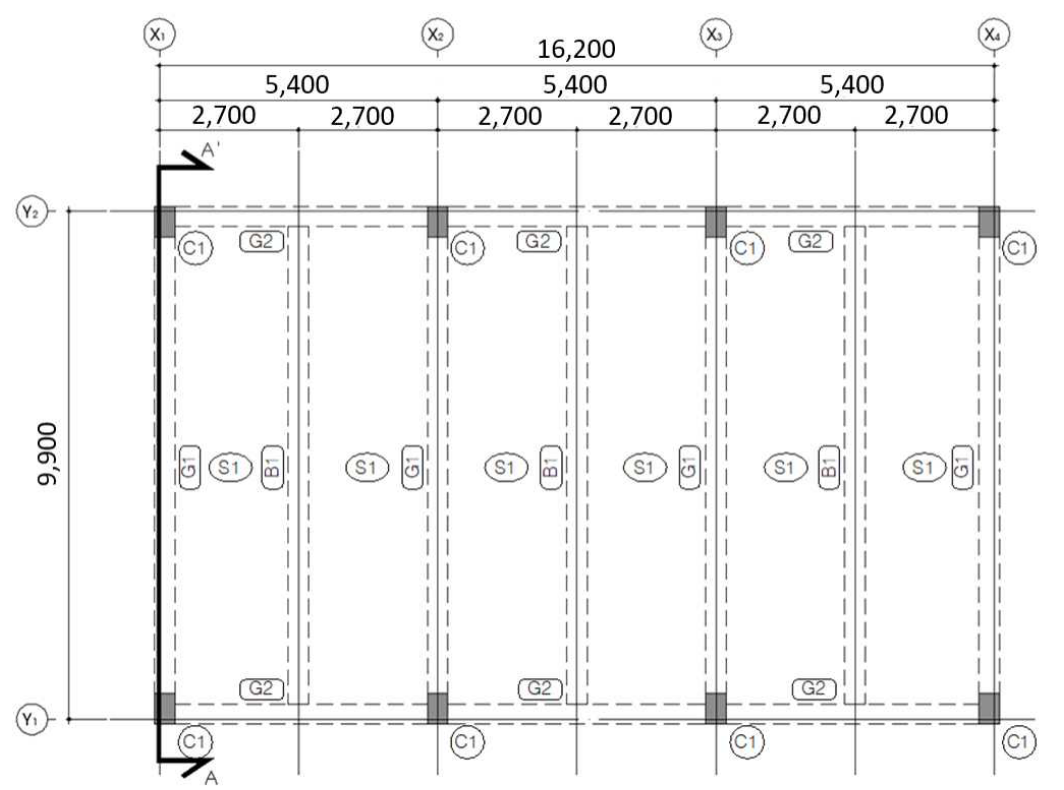

4)

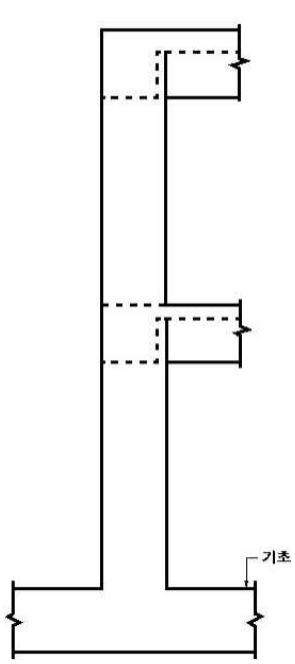

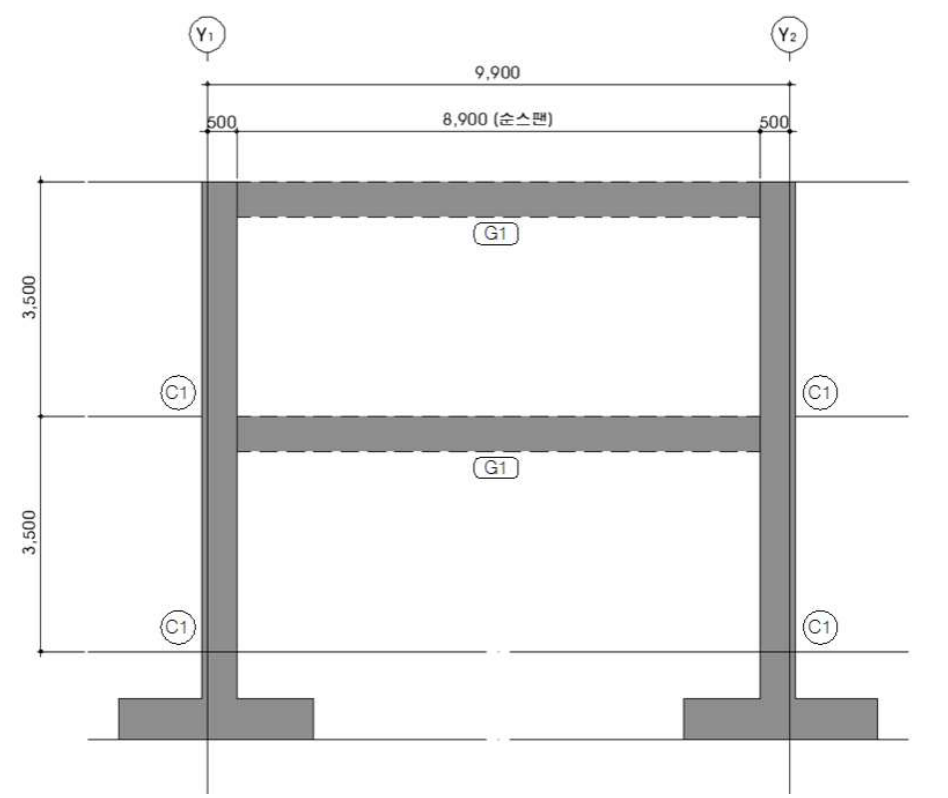

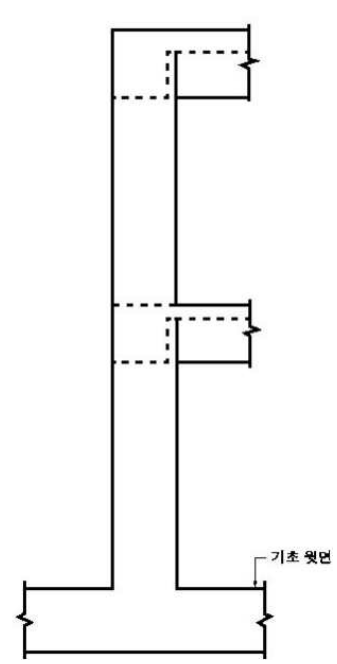

• 8m 철근 길이를 고려한 2층 기둥의 이음 위치 결정
• 기둥 이음 구간의 엇갈림 배근 상세 도식
• 보 단부 내진상세(폐쇄형 후프) 및 중앙부 상세 배근 도식

풀이 순서: 층고·기초 레벨과 현장 철근 길이(8m)로 절단·이음 레벨 계획 → 2층 기둥 중앙부에 엇갈림 이음(B급)이 위치하도록 입면 배근도 작도 → 기둥 주근, 띠철근 상세 및 보 주근, 스트럽/후프철근의 정착 상세 작도 → 단면도 상에 주근 배근 형태 및 횡방향 철근 상세(갈고리 방향 등) 표기
