4교시 1번 · 25점 · 6문제 중 4문제 선택 · 100분
아래 그림은 내부 기둥에 지지된 바닥 슬래브이다. 다음 질문에 답하시오.
- 인장 주철근비 = 0.005일 때, 콘크리트 설계 전단강도를 산정하시오.
- 인장 주철근비 = 0.01일 때, 콘크리트 설계 전단강도를 산정하시오.
- 인장 주철근비 = 0.01이고 = 0.4 m일 때, 콘크리트 설계 전단강도를 산정하고,
그 결과에 대한 평가를 서술하시오.
| [조 건] | |
|---|---|
| • 기둥 크기: 1,500 × 250 mm • 슬래브의 두께: = 180 mm • 슬래브 유효두께: = 150 mm | • 콘크리트 설계기준강도: = 30 MPa • 보통 콘크리트 • 철근의 전단강도는 고려되지 않음 |

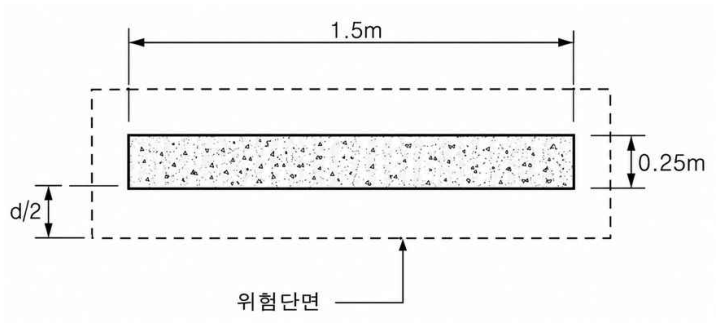

<내부 기둥에 지지된 바닥 슬래브>
출처: 한국산업인력공단, Q-Net 자료실 · 공공누리 제1유형 · 원문(Q-Net)
