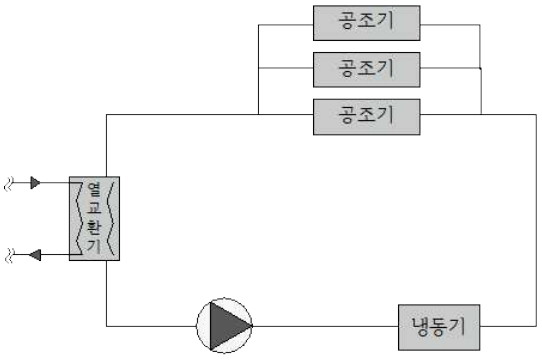

[건축기계설비기술사 제140회 2교시 1번]

1)

• 배관경과 표면조도를 이용한 각 배관의 마찰계수 및 관로 저항계수 비교 분석
• 배관 ①은 관경이 가장 작고 조도가 커 가장 가파른 관로저항곡선 형성
• 배관 ③은 관경이 가장 크고 조도가 작아 가장 완만한 관로저항곡선 형성
• 펌프 성능곡선과 저항곡선의 교점 도해 및 배관별 운전점의 유량, 양정 크기 비교

공식: $h_L = f \frac{L}{D} \frac{v^2}{2g} = f \frac{8LQ^2}{\pi^2 g D^5}$

2)

• 설비계통의 유량 증대 및 감소 부하 변동에 대응하기 위한 펌프 병렬 연결 방식 선정
• 단일 폐회로 순환수 배관에서 직렬 연결은 양정 증가 목적이므로 본 시스템 적용에 부적합
• 관로저항이 큰 배관(①) 적용 시 펌프 합성 성능곡선과의 교점 이동폭이 작아 유량 증가 효과 미미
• 관로저항이 가장 작고 곡선이 완만한 배관 ③을 선정하여 펌프 병렬 운전 시 유량 증대 효과 극대화 도출
