7급 국가직 건축구조학 2013년 기출문제

시행 2013-06-22 · 책형 인 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2013 7급 국가직 전과목
1.
다음 중 최대모멘트의 크기가 가장 큰 것은? (단, 보의 자중은 무시한다)
건축구조학
  1. ①
  2. ②
  3. ③
  4. ④
정답 보기

정답 ① · 해설 보기

2.
보 구조물의 휨에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①보에 휨이 작용할 때 인장도 압축도 되지 않고 원래의 길이를 유지하는 부재 단면의 축을 중립축이라 한다.
  2. ②휨 변형을 하기 전 보의 중립축에 수직한 단면은 휨 변형 후에도 수직한 면을 그대로 유지한다.
  3. ③보에 휨이 작용할 때 발생하는 부재의 곡률은 작용시킨 휨모멘트에 반비례한다.
  4. ④보에 휨이 작용할 때 발생하는 부재의 곡률 반지름은 휨 강성에 비례한다.
정답 보기

정답 ③ · 해설 보기

3.
말뚝기초의 설계에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①하중의 편심에 대해 검토하여야 한다.
  2. ②말뚝기초판 저면에 있는 지반지지력은 통상 무시한다.
  3. ③지반침하, 액상화, 경사지에서 지반의 활동 등 부지 지반의 안전성에 유의하여야 한다.
  4. ④동일 구조물에서는 지지말뚝과 마찰말뚝을 혼용하여 사용할 수 있다.
정답 보기

정답 ④ · 해설 보기

4.
조적조에서 테두리보의 역할로 옳지 않은 것은?
건축구조학
  1. ①벽체의 수평균열을 방지한다.
  2. ②수직하중을 분산시킨다.
  3. ③세로근의 정착자리를 제공한다.
  4. ④집중하중에 대해 보강한다.
정답 보기

정답 ① · 해설 보기

5.
철근콘크리트 구조에서 슬래브와 보가 일체로 타설된 T형보(보의 양쪽에 슬래브가 있는 경우)의 유효폭을 결정하기 위한 값이 아닌 것은?
건축구조학
  1. ①보 경간의 1/12에 보의 복부 폭을 더한 값
  2. ②보 경간의 1/4
  3. ③양쪽으로 각각 내민 플랜지 두께의 8배씩에 보의 복부 폭을 더한 값
  4. ④양쪽 슬래브의 중심간 거리
정답 보기

정답 ① · 해설 보기

6.
강도설계법에 기반한 보강조적조의 구조설계에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①벽체나 벽체 골조의 공동 안에는 최대 4개까지의 보강근이 허용된다.
  2. ②처짐을 구할 때를 제외하고는 휨강도의 계산에서 조적조벽의 인장강도를 무시한다.
  3. ③보강근은 모르타르나 그라우트에 완전 매입되어야 하고, 40 mm 또는 철근 직경의 2.5배 이상의 피복을 유지해야 한다.
  4. ④90° 표준 갈고리의 내민길이는 보강근 직경의 최소 12배 이상으로 한다.
정답 보기

정답 ① · 해설 보기

7.
철근콘크리트 기둥 설계에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①띠철근의 수직 간격은 축방향 철근 지름의 16배, 띠철근 지름의 48배, 기둥 단면의 최소 치수 중 가장 작은 값 이하로 한다.
  2. ②나선철근 기둥은 최소 6개의 축방향 철근을 가지도록 한다.
  3. ③콘크리트 벽체와 일체로 시공되는 기둥의 유효단면 한계는 나선철근이나 띠철근 외측에서 40 mm보다 크지 않게 취하여야 한다.
  4. ④나선철근으로 보강된 프리스트레스트 콘크리트 기둥의 설계축강도는 편심이 없는 경우의 설계축강도의 0.8배를 초과하지 않아야 한다.
정답 보기

정답 ④ · 해설 보기

8.
원형단면을 가지는 철근콘크리트 부재의 전단강도를 산정하기 위해 필요한 단면의 유효깊이는?
건축구조학
  1. ①압축측 연단에서 최외단 인장철근 중심까지의 거리
  2. ②압축측 연단에서 인장철근군 전체의 단면 중심까지의 거리
  3. ③부재단면지름의 0.8배
  4. ④부재단면지름의 0.7배
정답 보기

정답 ③ · 해설 보기

9.
건축물의 폭이 80 m, 깊이가 20 m일 때, 풍동실험에 의하여 풍하중을 산정해야 하는 건축물의 최소 높이는?
건축구조학
  1. ①100 m
  2. ②140 m
  3. ③160 m
  4. ④200 m
정답 보기

정답 ② · 해설 보기

10.
매입형 합성기둥의 구조설계시 고려 사항으로 옳지 않은 것은?
건축구조학
  1. ①강재 코어의 단면적은 합성기둥 총단면적의 1 % 이상으로 한다.
  2. ②연속된 길이방향 철근의 최소철근비는 0.4 %로 한다.
  3. ③전단연결재는 하중전달영역의 아래로 부재의 길이를 따라 최소한 매입형 기둥 춤의 2.5배에 해당하는 거리에 걸쳐 설치한다.
  4. ④횡방향철근의 배치간격은 길이방향철근 직경의 16배, 횡방향철근 직경의 48배, 합성단면의 최소치수의 0.5배 중 가장 작은 값 이하로 한다.
정답 보기

정답 ③ · 해설 보기

11.

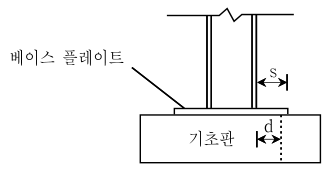

그림과 같은 베이스플레이트를 갖는 기둥의 기초판에서, 최대 계수휨모멘트 계산을 위한 기둥 외측면부터 위험단면까지의 거리(d)는? (단, s는 기둥 외측면과 베이스플레이트 연단과의 거리이다)
건축구조학
  1. ①s
  2. ②s/2
  3. ③s/3
  4. ④s/4
정답 보기

정답 ② · 해설 보기

12.
항복강도 400 N/mm2인 D19 이형철근을 사용하는 철근콘크리트 구조 내력벽의 최소 수직철근비와 최소 수평철근비는?
최소 수직철근비 최소 수평철근비
건축구조학
  1. ①0.0012 0.0020
  2. ②0.0012 0.0025
  3. ③0.0015 0.0020
  4. ④0.0015 0.0025
정답 보기

정답 ④ · 해설 보기

13.
건축물의 내진설계에 등가정적해석법을 사용할 때, 밑면전단력에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①건축물의 유효 중량이 증가할수록 밑면전단력이 증가한다.
  2. ②반응수정계수가 증가할수록 밑면전단력이 감소한다.
  3. ③건축물의 고유주기가 증가할수록 밑면전단력이 증가한다.
  4. ④건축물의 중요도계수가 증가할수록 밑면전단력이 증가한다.
정답 보기

정답 ③ · 해설 보기

14.
그림과 같은 트러스 구조시스템에 하중이 작용할 때, 부재 CD에 작용하는 부재력에 대한 설명으로 옳은 것은? (단, 트러스의 자중은 무시하고, 각 절점은 핀 접합, A점은 힌지, B점은 롤러로 가정한다)
건축구조학
  1. ①4 kN의 압축력이 작용한다.
  2. ②4 kN의 인장력이 작용한다.
  3. ③5 kN의 인장력이 작용한다.
  4. ④부재력이 작용하지 않는다.
정답 보기

정답 ④ · 해설 보기

15.
전단연결재의 구조제한으로 옳지 않은 것은?
건축구조학
  1. ①전단연결재는 용접 후의 높이가 단면 지름의 4배 이상인 머리가 있는 스터드이거나 압연ㄷ형강으로 하여야 한다.
  2. ②데크플레이트의 골에 설치되는 전단연결재를 제외하고, 전단연결재의 측면 피복은 25 mm 이상이 되어야 한다.
  3. ③전단연결재의 직경은 용접되는 플랜지 두께의 2.5배 이상으로 하여야 한다.
  4. ④전단연결재의 중심간 간격은 슬래브 총두께의 8배 또는 900 mm를 초과할 수 없다.
정답 보기

정답 ③ · 해설 보기

16.
PHC말뚝(프리텐션방식 원심력 고강도콘크리트 말뚝)에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①허용압축하중은 콘크리트의 허용압축응력에 콘크리트의 단면적을 곱한 값이다.
  2. ②말뚝머리를 절단하면 프리스트레스가 감소되어 보강할 필요가 있다.
  3. ③직경 800 mm 이상인 대구경 말뚝의 시공이 가능하다.
  4. ④설계기준강도 80 MPa 이상의 콘크리트를 사용하고, 프리스트레스에 의해 보강되었기 때문에 내충격력이 강하다.
정답 보기

정답 ① · 해설 보기

17.
압축재 H형강 H-250×250×9×14의 유효좌굴길이가 가장 긴 것은? (단, 단면2차반경 rx ＝ 10.8 cm, ry ＝ 6.29 cm로 가정한다)
건축구조학
  1. ①길이가 5 m이고 양단 단순지지이며, 부재의 중간에서 약축에 대해 측면지지되어 있는 압축재
  2. ②길이가 10 m이고 양단고정이며, 부재의 중간에서 약축에 대해 측면지지되어 있는 압축재
  3. ③길이가 4 m이고 캔틸레버이며, 캔틸레버 선단부에서 강축에 대해 측면지지되어 있는 압축재
  4. ④길이가 12 m이고 양단고정이며, 부재의 중간에서 강축에 대해 측면지지되어 있는 압축재
정답 보기

정답 ③ · 해설 보기

18.

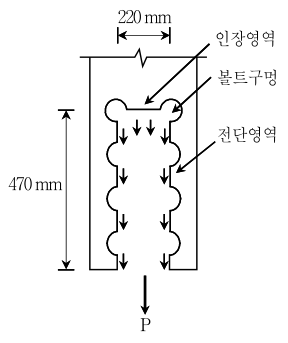

그림과 같은 두께 10 mm인 인장재 볼트접합부에서 블록전단파단을 지배하는 한계상태로 옳은 것은? (단, 볼트구멍의 직경은 20 mm로 가정한다)
건축구조학
  1. ①인장영역의 항복과 전단영역의 항복
  2. ②인장영역의 항복과 전단영역의 파단
  3. ③인장영역의 파단과 전단영역의 항복
  4. ④인장영역의 항복과 전단영역의 항복 합의 2배
정답 보기

정답 ② · 해설 보기

19.
합성보에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①완전합성보는 강재보와 철근콘크리트 슬래브가 일체로서 거동할 수 있도록 충분한 수의 전단연결재가 사용된 합성보이다.
  2. ②불완전합성보는 완전합성보로 작용하기에는 불충분한 양의 전단연결재를 사용한 합성보이다.
  3. ③정(＋)모멘트가 최대가 되는 위치와 모멘트가 0이 되는 위치 사이의 총수평전단력은 콘크리트슬래브의 압괴, 강재보의 인장항복, 전단연결재의 강도 등의 3가지 한계상태로부터 구한 값 중에서 가장 작은 값으로 한다.
  4. ④부(－)모멘트가 최대가 되는 위치와 모멘트가 0이 되는 위치 사이의 총수평전단력은 강재보의 인장항복 상태로 산정한다.
정답 보기

정답 ④ · 해설 보기

20.

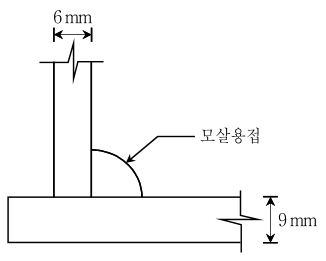

그림과 같은 강구조 접합부를 모살용접 최소사이즈로 접합하려고 할 때, 유효목두께의 값은?
건축구조학
  1. ①2.1 mm
  2. ②3.0 mm
  3. ③4.2 mm
  4. ④6.0 mm
정답 보기

정답 ① · 해설 보기
