7급 국가직 건축구조학 2025년 기출문제

구조계산결과를 책임구조기술자의 경험과 기술력으로 평가ㆍ조정하여 경제적이고 시공성이 우수한 구조체가 되도록 구조평면, 부재단면, 접합의 유형을 스케치하고, 구조계산으로는 산정할 수 없으나 구조실험이나 경험으로 구조안전이 확인된 상세와 이 기준에 규정한 구조세칙 등을 표현한다.

○ 콘크리트 단면의 단면2차모멘트: $I_c$, 강재 단면의 단면2차모멘트: $I_s$, 철근 단면의 단면2차모멘트: $I_{sr}$

○ 콘크리트 탄성계수: $E_c$, 강재 탄성계수: $E_s$, 철근 탄성계수: $E_{sr}$

○ 충전형 합성압축부재의 유효강성을 구하기 위한 계수: $C_3$

구조물의 테두리보에는 다음으로 구성되는 연속철근을 기둥의 축방향 철근으로 둘러싸인 부분을 지나서 전 경간에 걸쳐 배치하여야 한다. 그리고 불연속받침부에서는 ①, ②의 철근이 받침부 면에서 항복강도를 발휘할 수 있도록 KDS 14 20 52(4.1.5)를 만족하는 표준갈고리나 KDS 14 20 52(4.1.6)을 만족하는 확대머리 이형철근으로 정착되어야 한다.

① 적어도 받침부에서 요구되는 부모멘트 철근의

(가)

이상이며 두 개 이상인 인장철근

② 적어도 경간 중앙부에서 요구되는 정모멘트 철근의

(나)

이상이며 두 개 이상인 인장철근

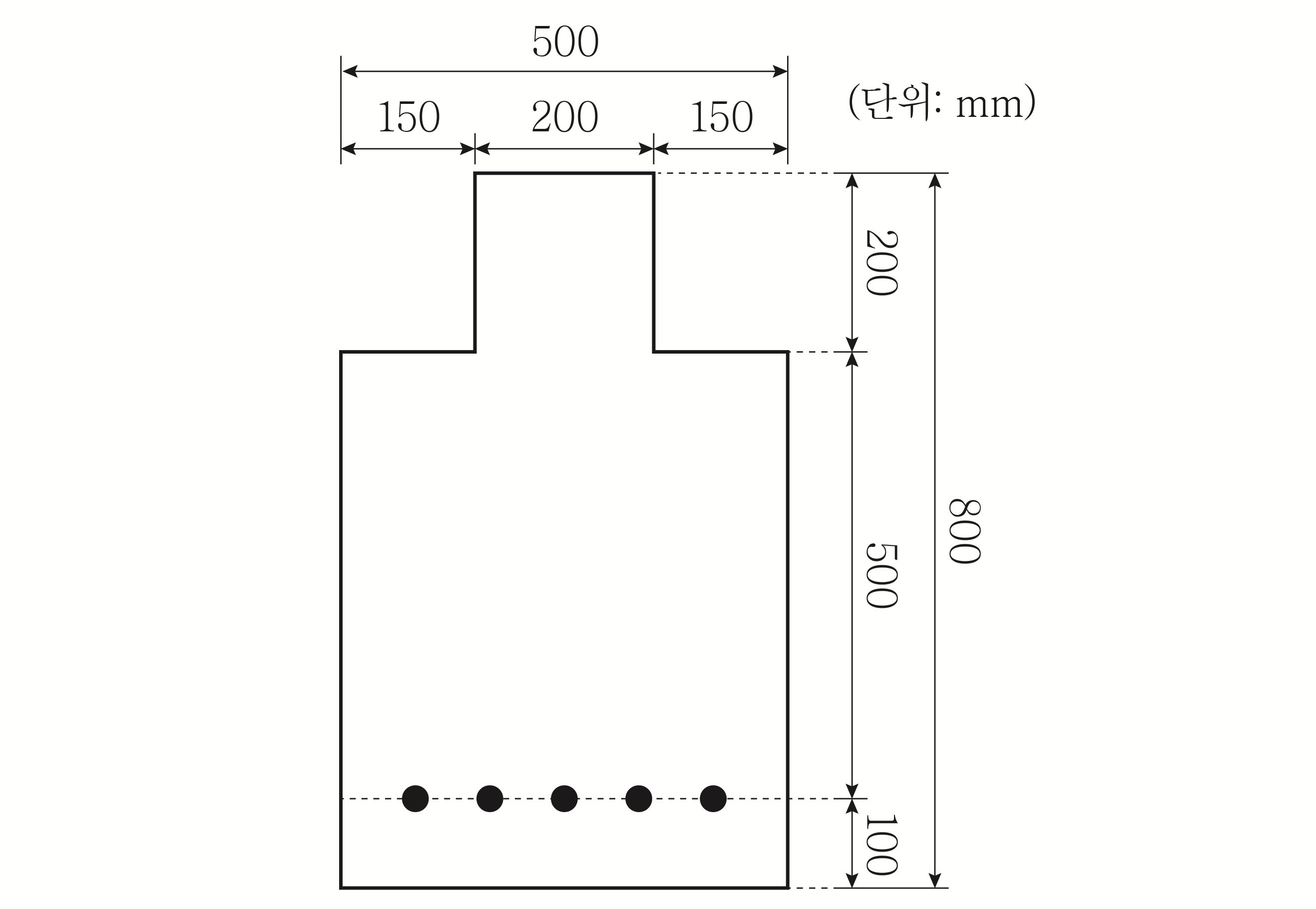

○ 콘크리트: $f_{ck}$ ＝ 40 MPa, $\eta$ ＝ 1.0, ${\beta }_1$ ＝ 0.8

○ 철근: $f_y$ ＝ 400 MPa, 총단면적 $A_s$ ＝ 4,250 mm²
