7급 국가직 기계설계 2020년 기출문제

웜(worm)과 웜휠(worm wheel)에 대한 설명으로 옳지 않은 것은?

나사에 대한 설명으로 옳지 않은 것은?

벨트 전동에 대한 설명 중 옳지 않은 것은?

기준치수에 대한 구멍의 공차가 $\varphi 50_0^{+0.025}$ mm, 축의 공차가 $\varphi 50_{+0.026}^{+0.042}$ mm인 끼워맞춤에서 알 수 있는 항목으로 옳은 것만을 모두 고르면?

ㄱ. 최대 죔새

ㄴ. 아래치수 허용차

ㄷ. 최대 허용치수

ㄹ. 형상공차

벨트 전동에서 유효장력을 $T_e$, 초기장력을 $T_o$, $e^{\mu \theta }$ ＝ 3이라고 할 때, $\frac{T_o}{T_e}$는? (단, 벨트의 속도는 10 m/s 이하이고, $\mu$는 마찰계수, $\theta$는 벨트의 접촉각이다)

마찰면의 수가 3개이고, 바깥지름과 안지름이 각각 180 mm, 120 mm인 다판 브레이크를 6 kN의 힘으로 밀어붙일 때, 제동토크[N·m]는? (단, 마찰계수는 0.3이다)

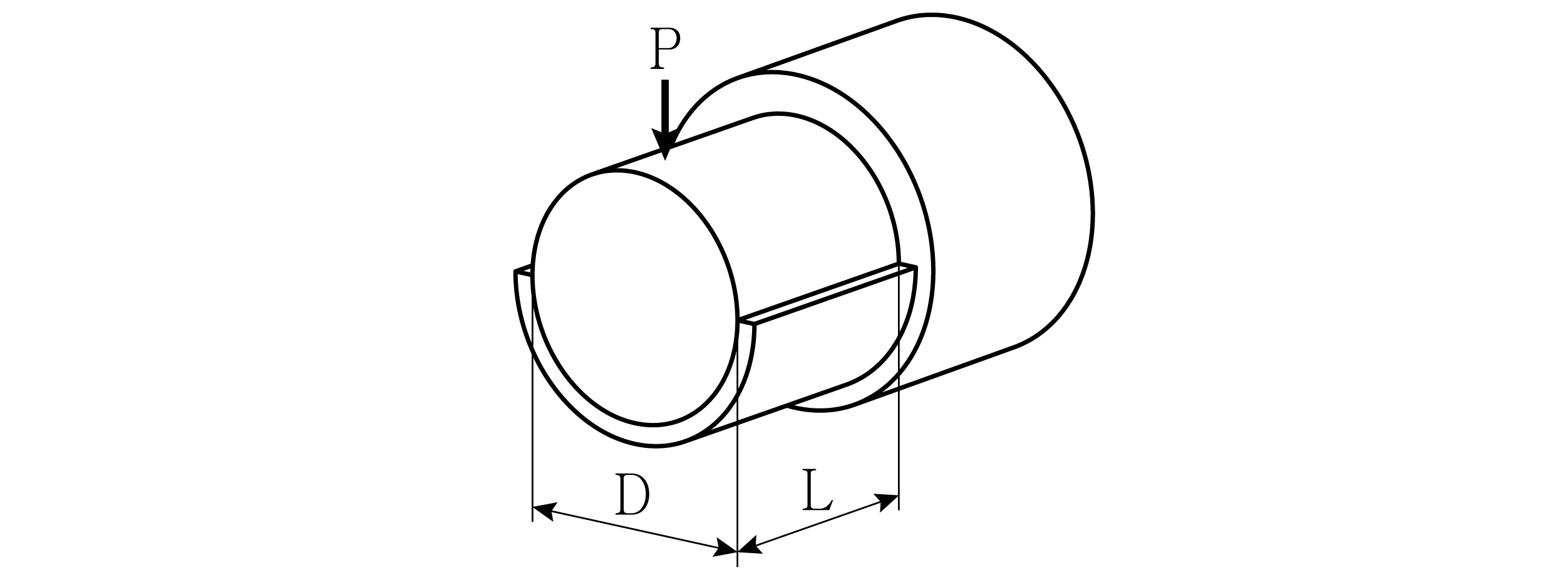

그림과 같이 지름(D) 50 mm인 레이디얼 저널 베어링의 엔드 저널에 반경방향 하중(P) 15 kN이 작용할 때, 안전계수를 고려한 미끄럼 베어링의 폭 L[mm]은? (단, 베어링 부분의 압력 분포는 일정하고 평균압력은 10 MPa, 안전계수는 2이다)

리벳이음에서 1줄 겹치기 이음과 양쪽 덮개판 2줄 맞대기 이음의 효율에 대한 설명으로 옳은 것은?

동력 전달 장치 내의 원형 중실축이 비틀림 모멘트 40 N·m와 굽힘 모멘트 30 N·m를 동시에 받고 있을 때, 이 축의 최소 지름[mm]은? (단, 축은 연성재질이고 비틀림 모멘트와 굽힘 모멘트에 대한 동적효과계수는 1.5이고 허용전단응력은 50 MPa이며 $\pi$는 3이다)

축간거리가 5 m인 벨트 전동장치의 원동 풀리 지름이 400 mm, 종동 풀리 지름이 800 mm라고 할 때, 평행걸기와 십자걸기의 벨트길이 차이[mm]는?

축이음 중 유니버설 조인트에 대한 설명으로 옳지 않은 것은?

인벌류트 치형의 스퍼기어에 대한 설명으로 옳지 않은 것은?

모듈 5, 잇수 50개의 표준 스퍼기어의 바깥지름[mm]과 원주피치[mm]는?

바깥지름 원주피치

구름 베어링에 대한 설명으로 옳지 않은 것은?

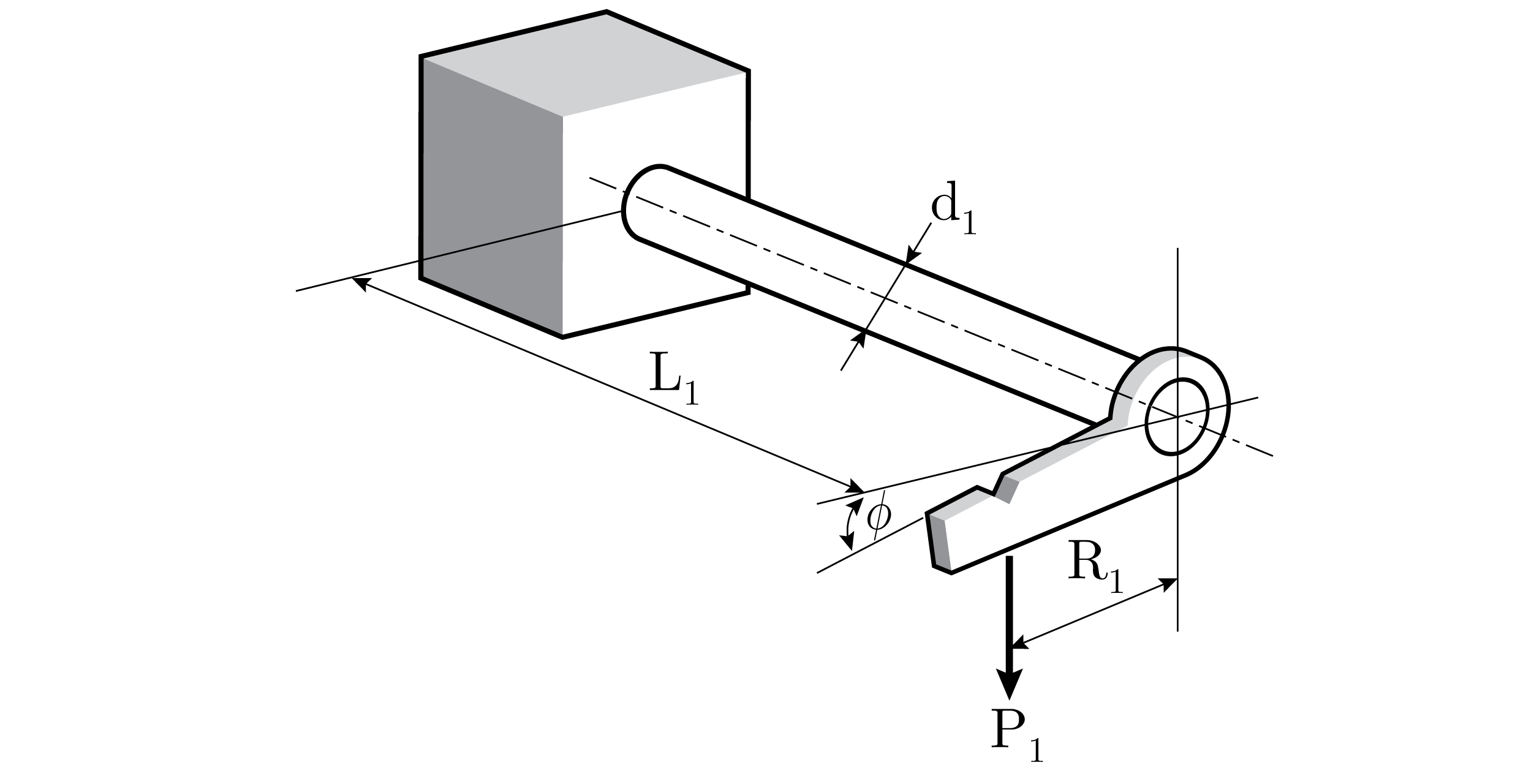

그림과 같은 원형단면 토션바 스프링에서 봉의 지름 d₁, 토션바의 길이 L₁, 수직하중 P₁, 작용거리 R₁을 다음과 같이 변화시킬 때, 비틀림각($\varphi$)이 가장 작은 경우는?

d₁ L₁ P₁ R₁

양단을 베어링으로 단순 지지하고 있는 전동축의 중앙에 집중하중이 작용하고 있다. 축길이 1 m에 대한 최대 축처짐이 $\frac{1}{30}$ mm 이하가 되도록 제한할 때, 축의 최대 처짐각[rad]은? (단, 축의 자중은 무시하고, 단순 지지된 보의 굽힘해석을 적용한다)

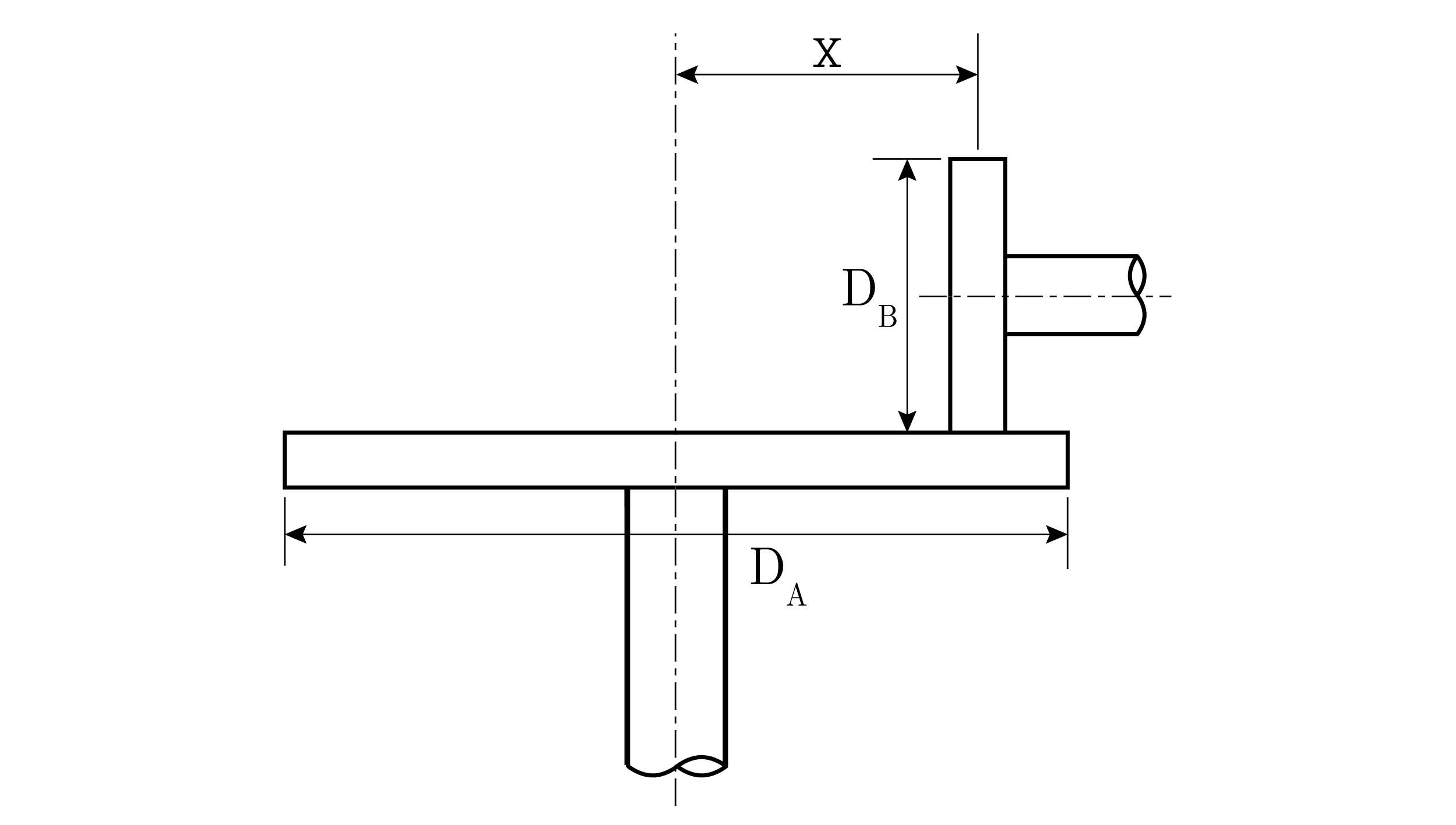

그림과 같은 원판 마찰차에서 구동 원판의 지름 D_A ＝ 100 mm, 종동 원판의 지름 D_B ＝ 40 mm이고 종동 원판의 두께 중심과 구동 원판의 중심축간의 거리 x ＝ 40 mm이다. 구동 원판이 500 rpm으로 회전하고 있을 때 종동 원판의 회전속도[rpm]는? (단, 원판 마찰차에서 미끄러짐은 무시한다)

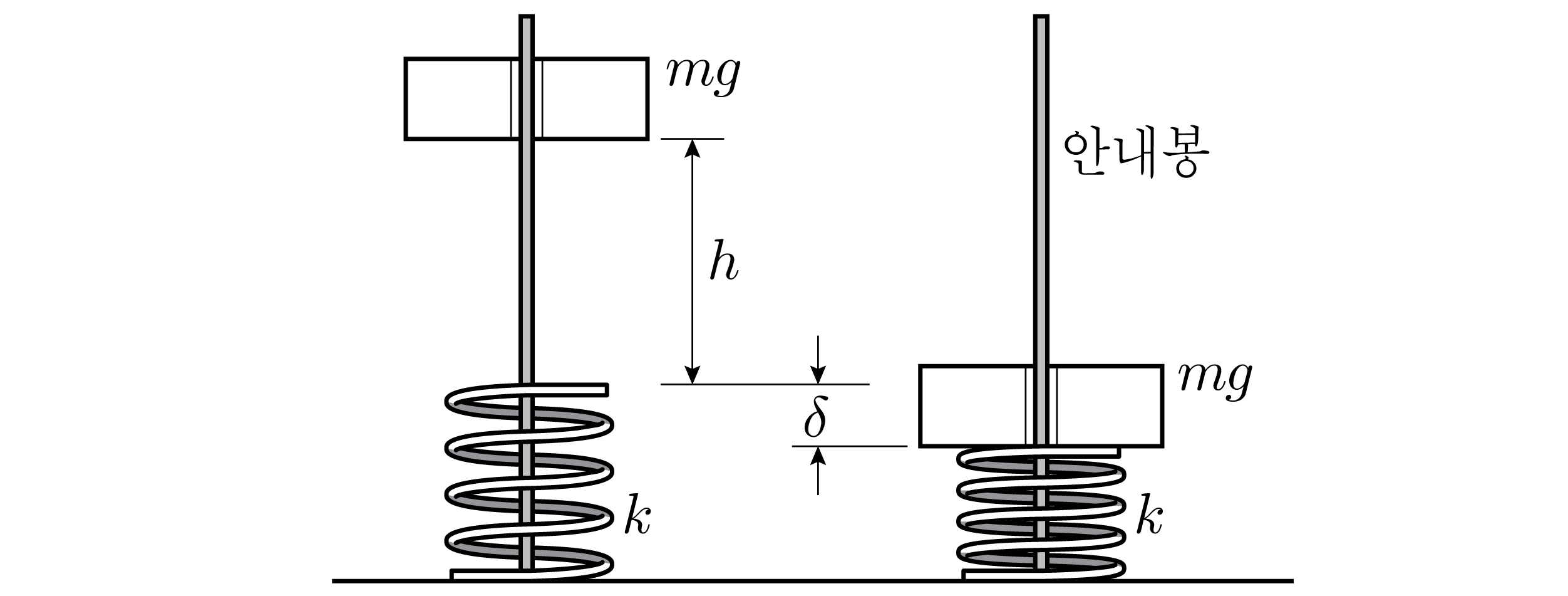

그림과 같이 스프링상수 $k$인 스프링 위로 높이 $h$에서 질량 $m$인 물체를 낙하시켰을 때, 충격에 의한 스프링의 최대 처짐량 $\delta$는? (단, $g$는 중력가속도이며, 물체와 안내봉 사이의 마찰과 스프링 자중은 무시한다)

기계 부품의 피로강도와 수명에 영향을 주는 인자에 대한 설명으로 옳지 않은 것은?

예하중(preload) 100 kN으로 두 부재를 체결한 볼트와 너트 클램프에 21 kN의 인장 하중이 추가되었다. 볼트의 강성계수가 3 GN/m, 체결부 부재의 강성계수가 각각 2 GN/m, 3 GN/m일 때, 볼트에 작용하는 총 하중[kN]은?
