7급 국가직 응용역학 2024년 기출문제

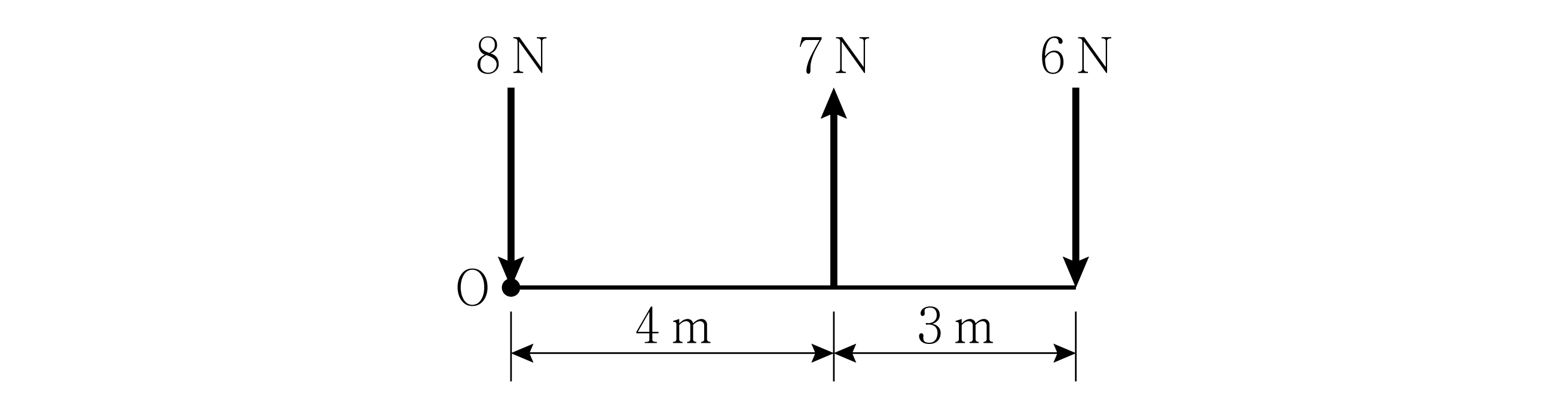

다음 그림에서 3개 평행력의 합력 크기[N]와 O점을 기준으로 하는 작용점 거리[m]는?

합력 크기[N] 거리[m]

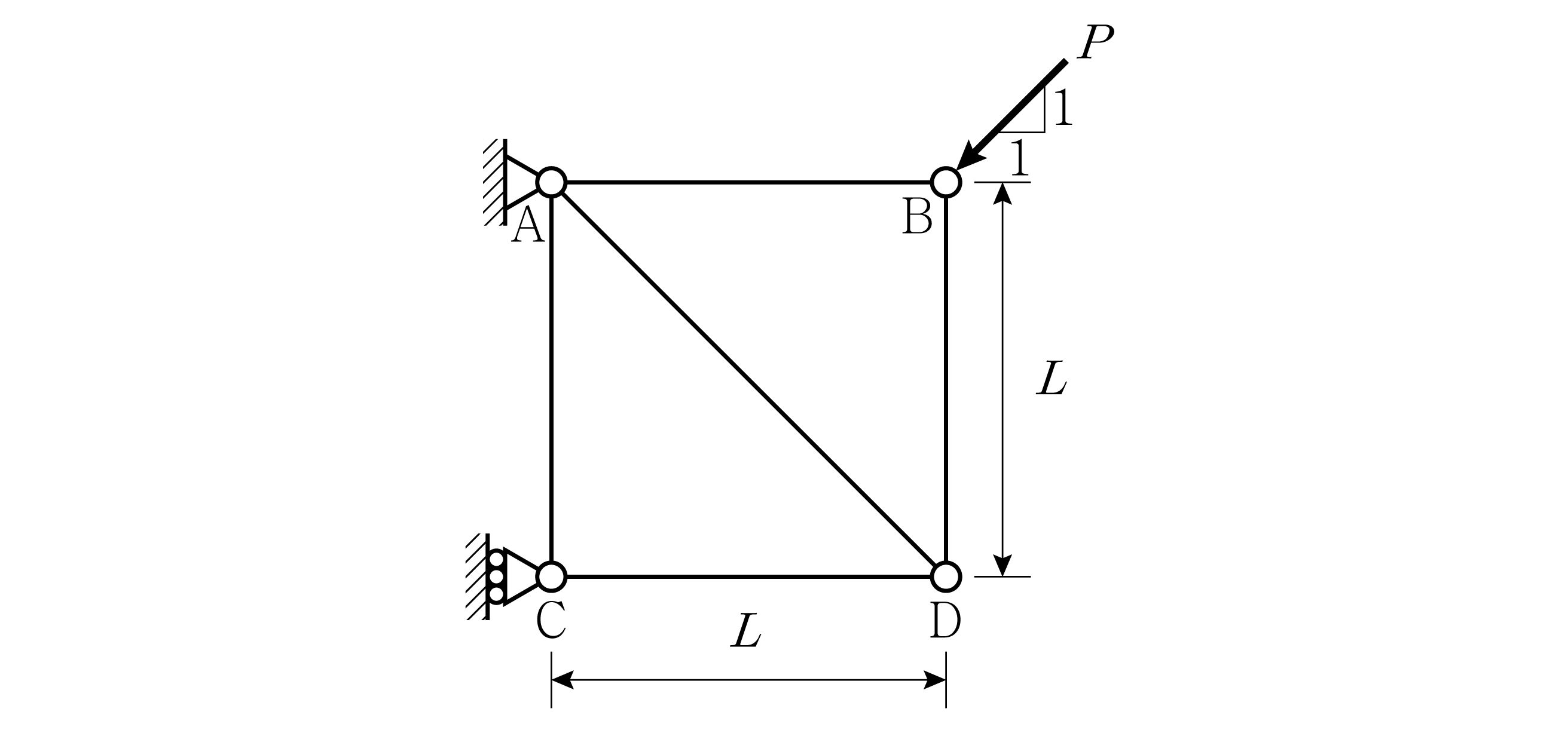

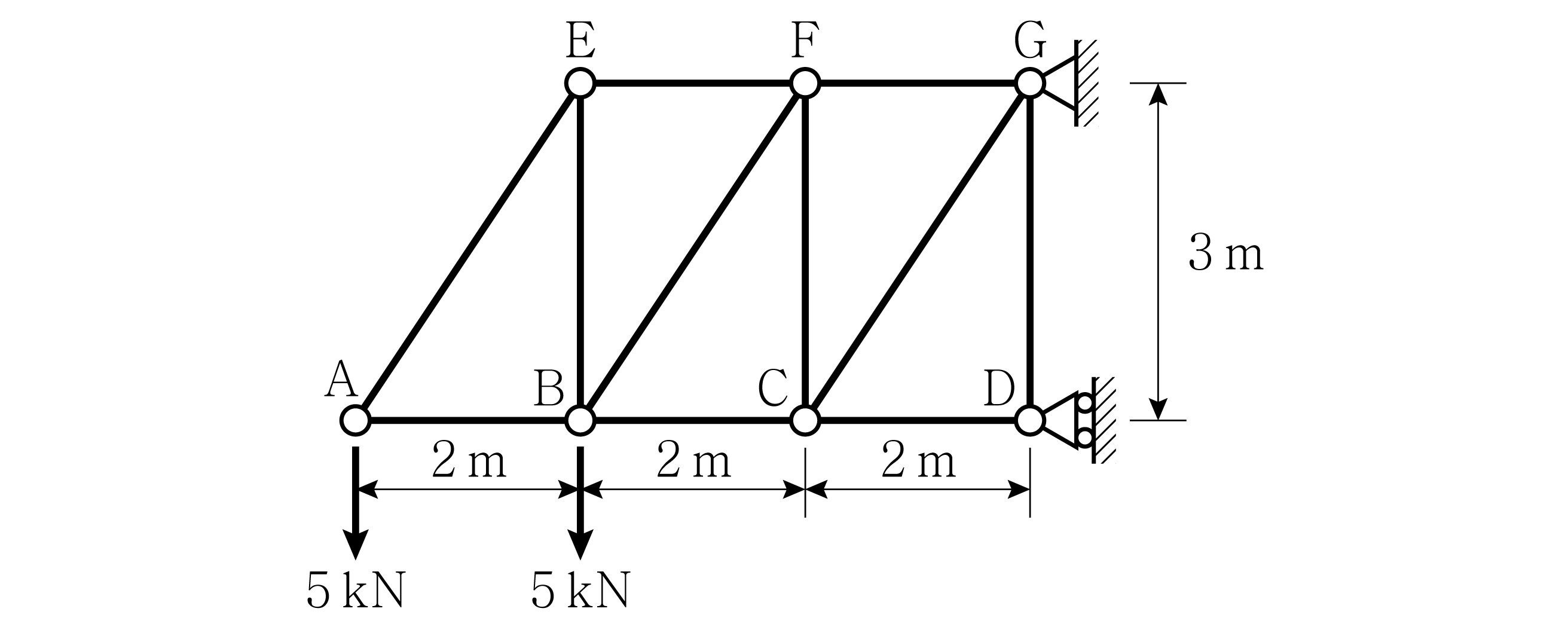

그림과 같은 트러스에서 BC의 부재력[kN]은?

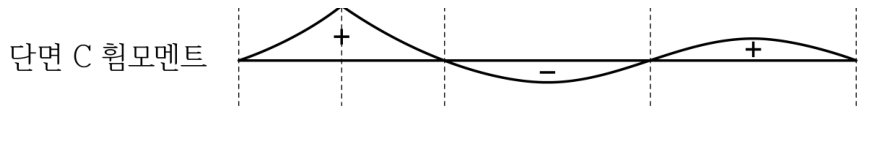

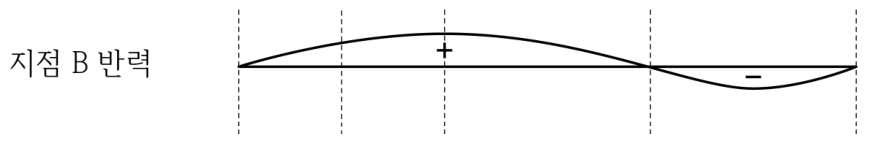

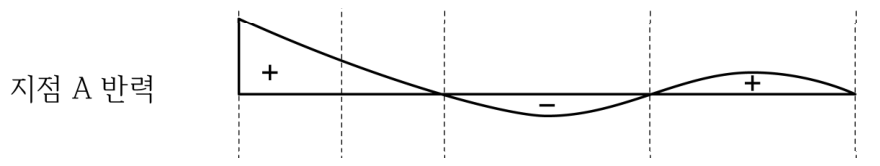

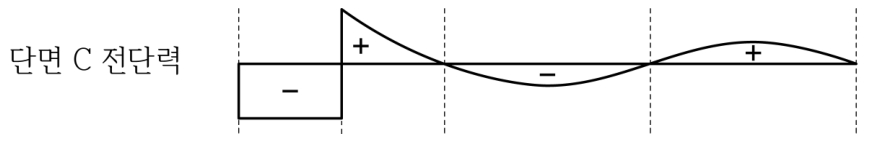

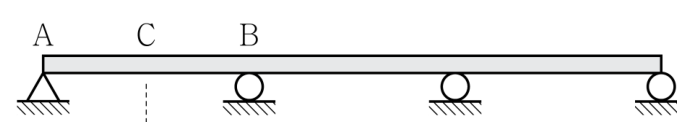

그림과 같은 3경간 연속보의 영향선도 중 옳지 않은 것은?

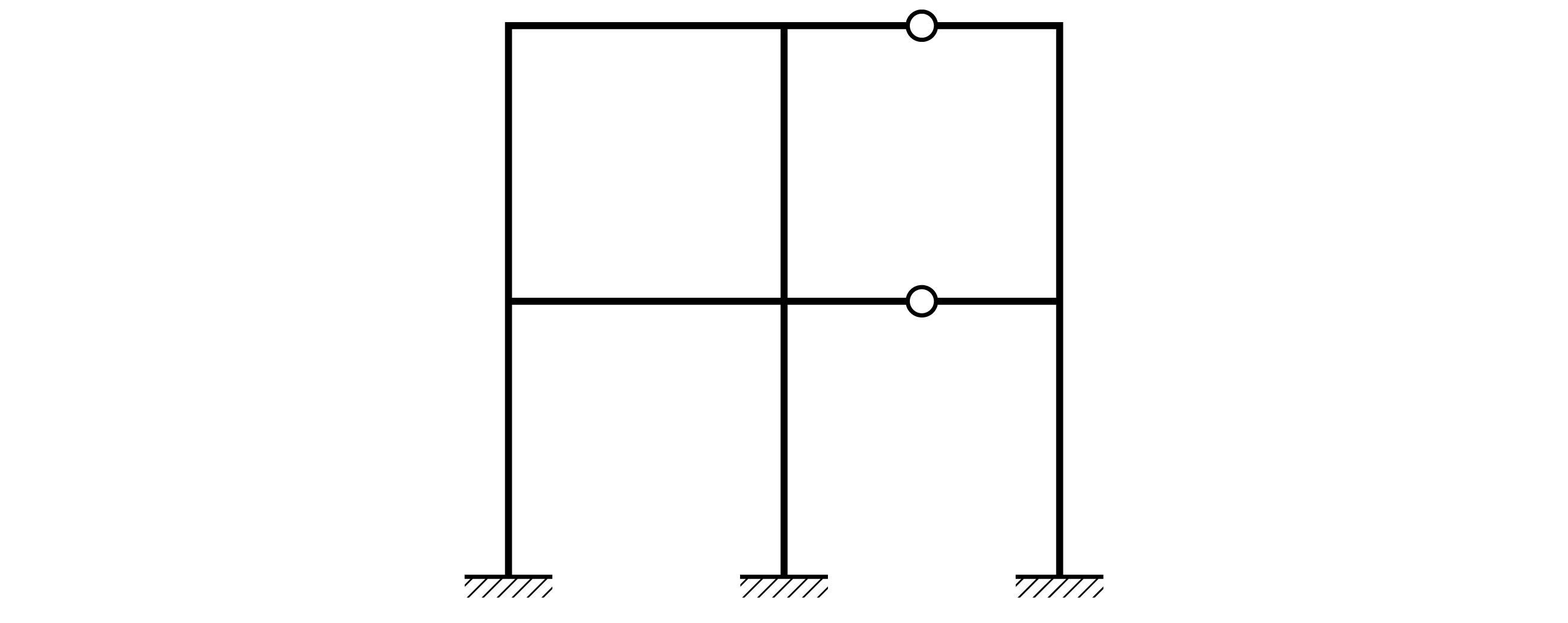

그림과 같은 구조물의 부정정차수는?

그림과 같은 트러스 구조물에서 영(0)부재는?

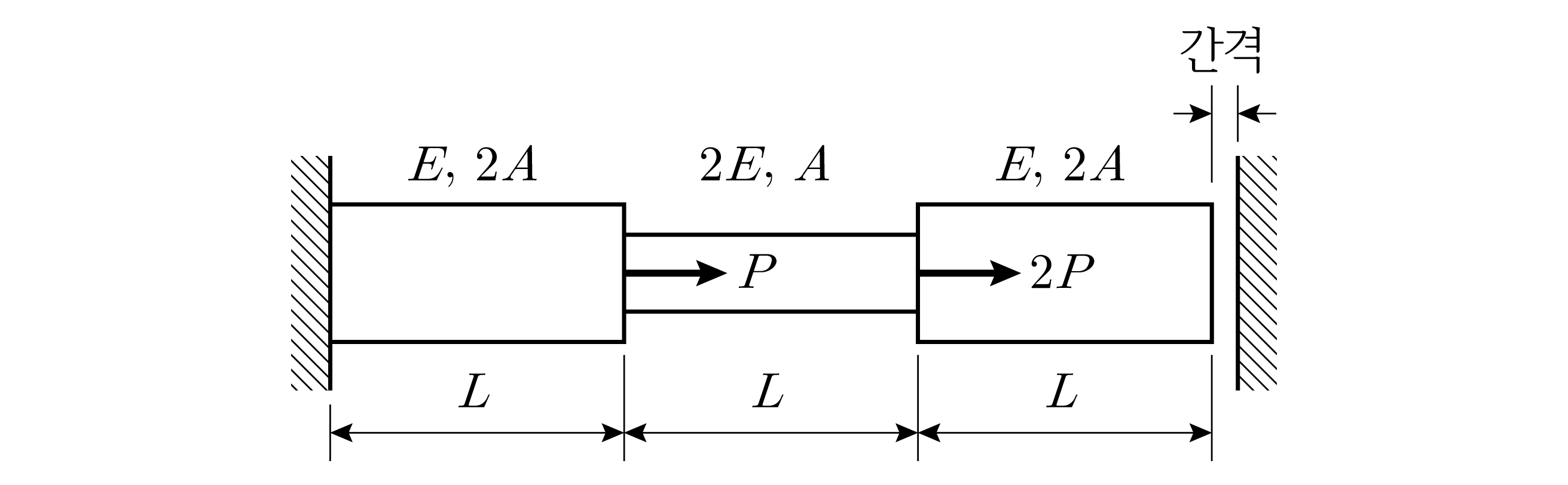

그림과 같이 부재가 왼쪽 단은 구속되어 있고 오른쪽 단에는 벽과 간격을 두고 있다. 부재에 작용한 하중에 의해 오른쪽 벽에 반력이 발생하지 않기 위한 최소간격[mm]은? (단, $E$는 탄성계수, $A$는 단면적이고, $\frac{PL}{EA}$ ＝ 1 mm이다)

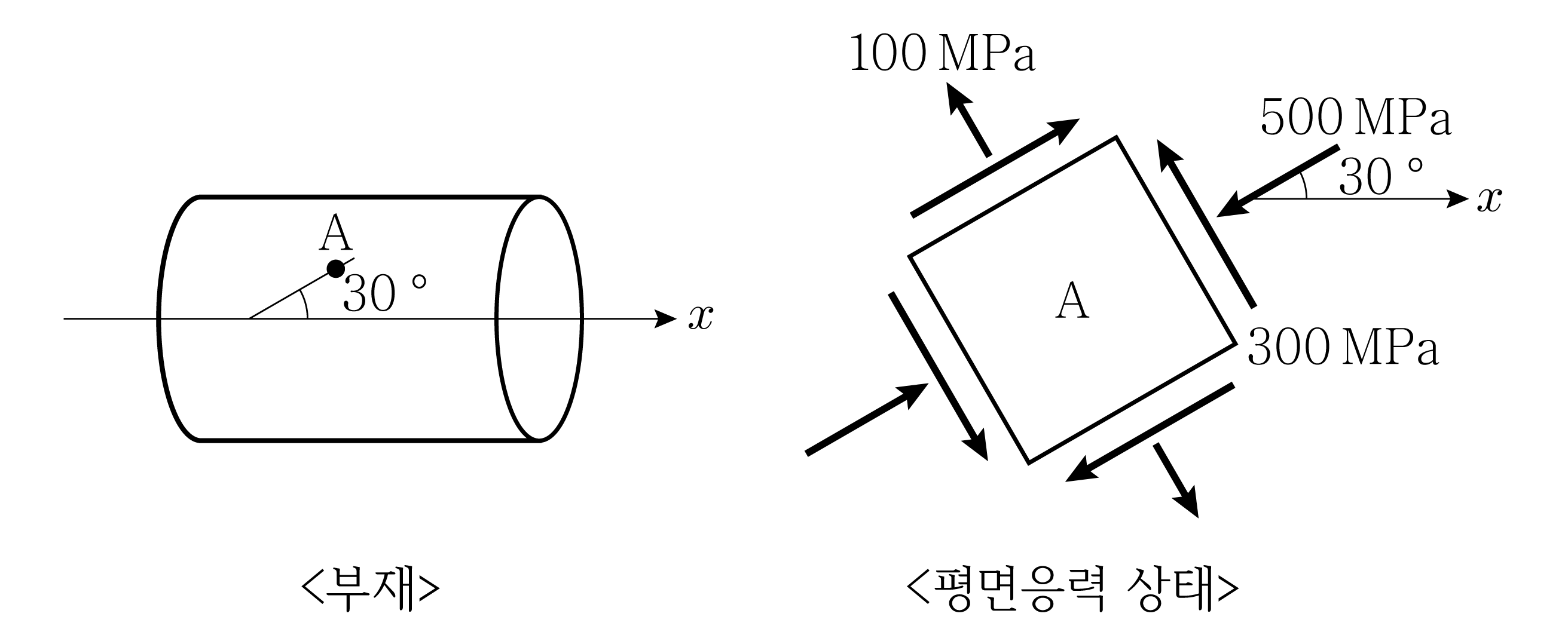

부재의 미소응력요소 A점에서 그림과 같은 평면응력 상태에 있을 때 주응력 및 최대전단응력의 크기[MPa]는?

주응력[MPa] 최대전단응력[MPa]

단면2차모멘트 없이 계산할 수 있는 이론값은?

열응력(온도응력)에 대한 설명으로 옳지 않은 것은?

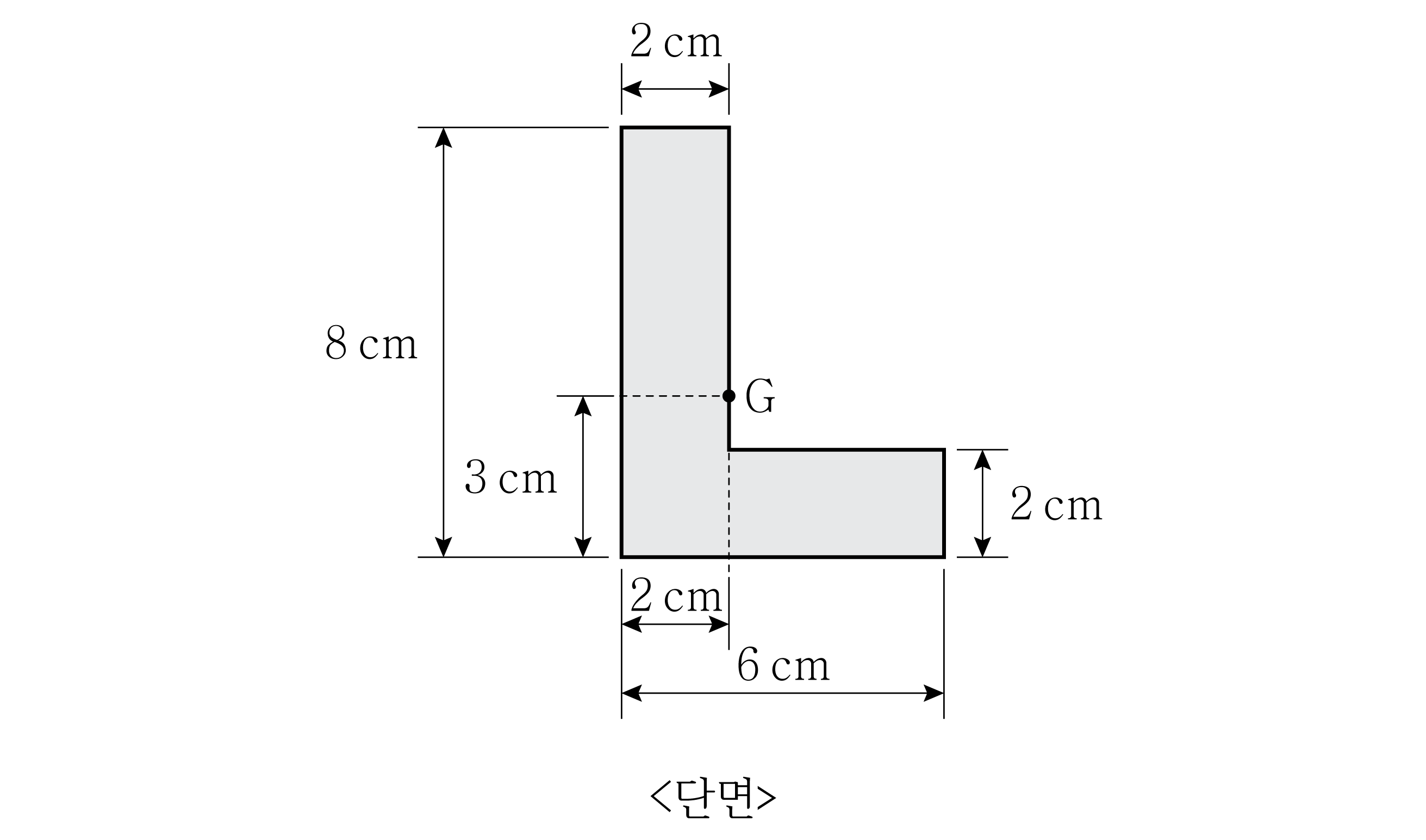

그림과 같은 단면의 도심에 대한 최대와 최소 주단면2차모멘트의 합($I_{\max }+I_{\min }$)[cm⁴]은? (단, G는 도심이다)

직사각형 단면이 폭 120 mm, 높이 200 mm인 경간 10 m의 단순보가 있다. 재료의 허용인장응력과 허용압축응력은 모두 50 MPa이고 보의 전 구간에 걸쳐 등분포하중이 작용하고 있을 때, 보가 지지할 수 있는 최대 등분포하중[kN/m]은? (단, 보는 탄성범위 내에서 휨거동한다)

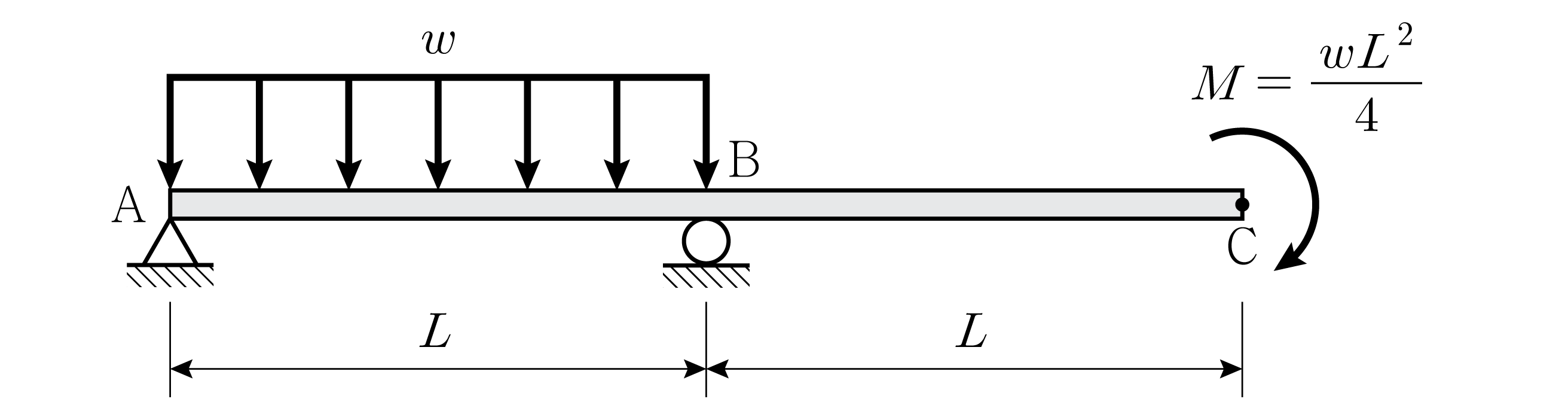

그림과 같은 내민보에서 최대 휨모멘트[kNㆍm] 크기는?

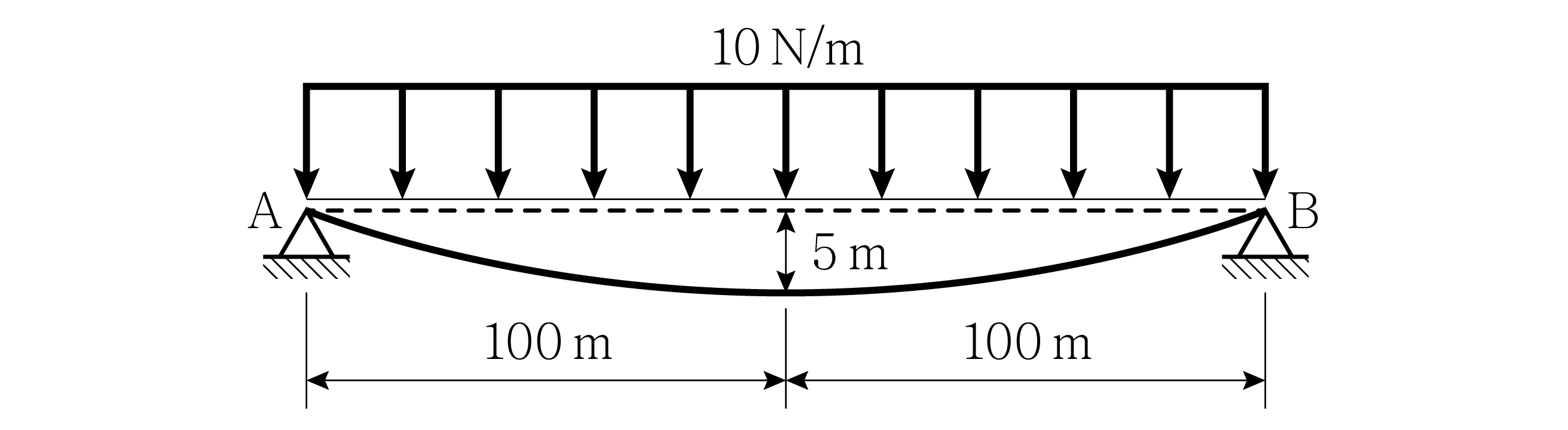

그림과 같은 포물선 케이블에 연직방향으로 10 N/m의 등분포하중이 케이블 전 구간에 작용할 때, 케이블의 최소 인장력 크기[N]는? (단, 케이블의 자중은 무시한다)

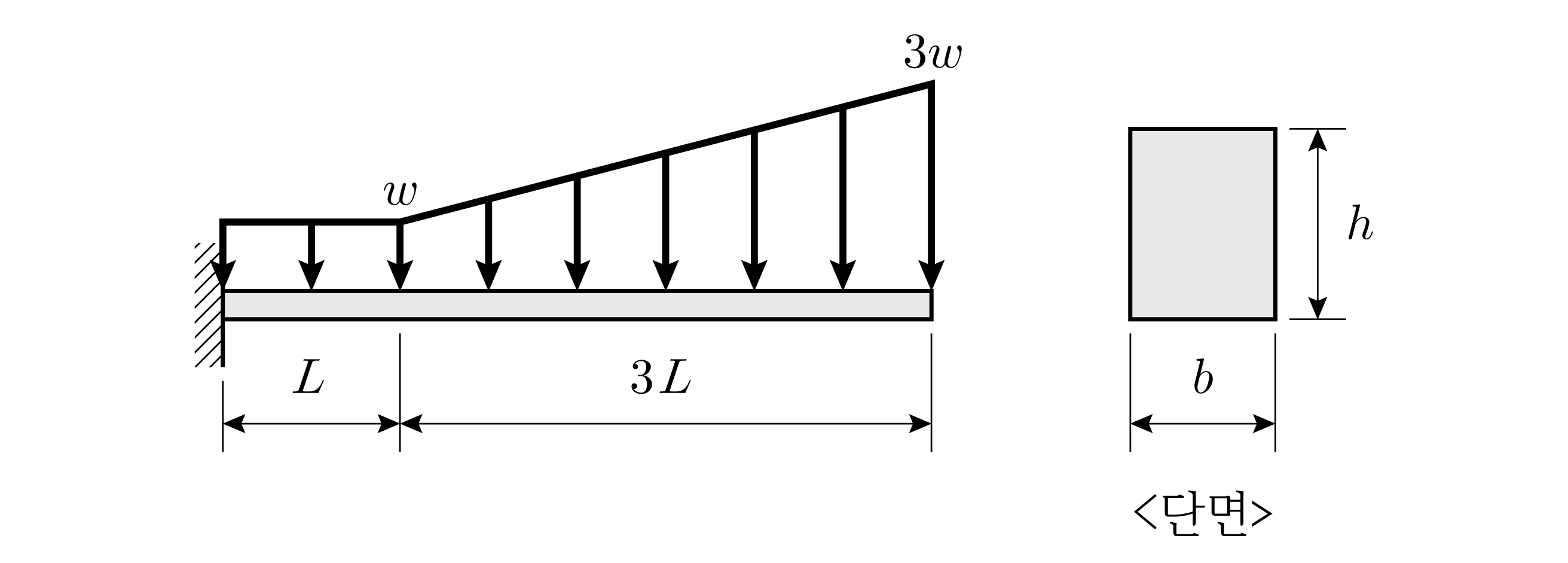

그림과 같은 직사각형 단면을 갖는 캔틸레버보에서 발생하는 최대 휨응력의 크기는?

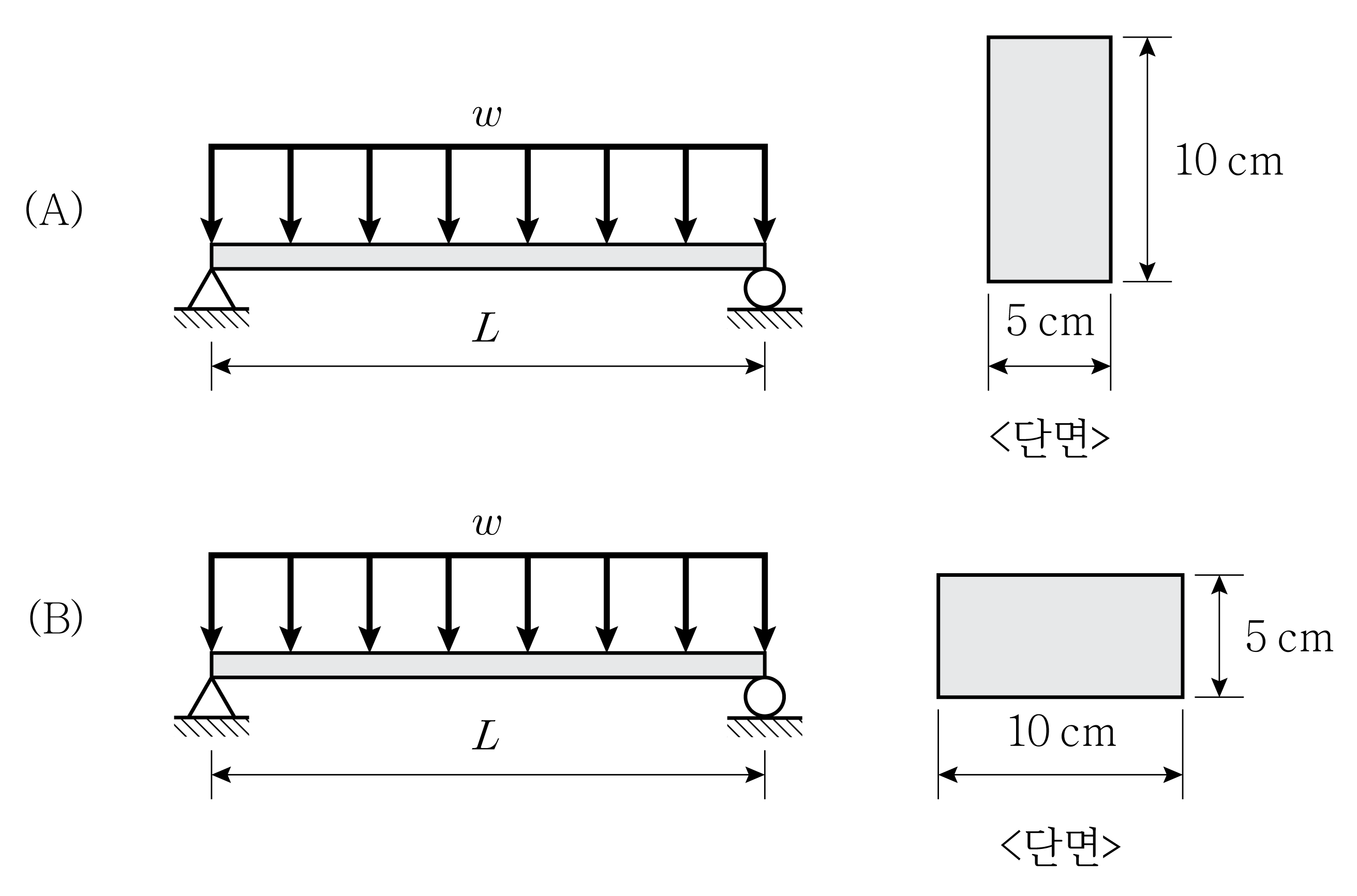

그림과 같은 단순보에서 휨변형에 의한 최대 처짐이 각각 ${\delta }_A$와 ${\delta }_B$일 때, $\frac{{\delta }_B}{{\delta }_A}$의 값은? (단, A, B보의 탄성계수는 동일하다)

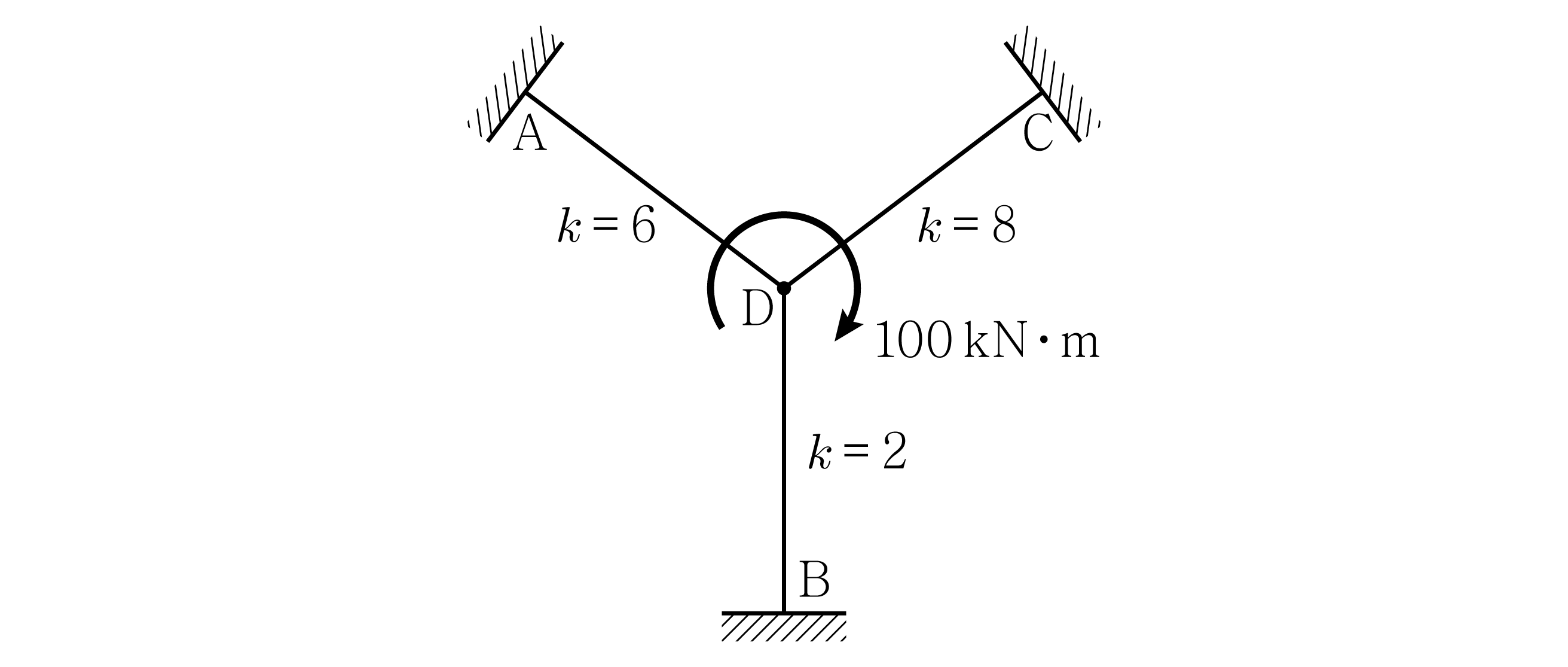

그림과 같은 구조물의 D점에 100 kNㆍm의 모멘트가 작용할 때, C점의 모멘트 크기[kNㆍm]는? (단, 강성도 $k=\frac{EI}{L}$, $EI$는 휨강성, $L$은 부재길이이다)

그림과 같이 내민보에 하중이 작용할 때 C점에서 휨변형에 의한 수직변위 크기는? (단, 보의 휨강성 $EI$는 일정하다)

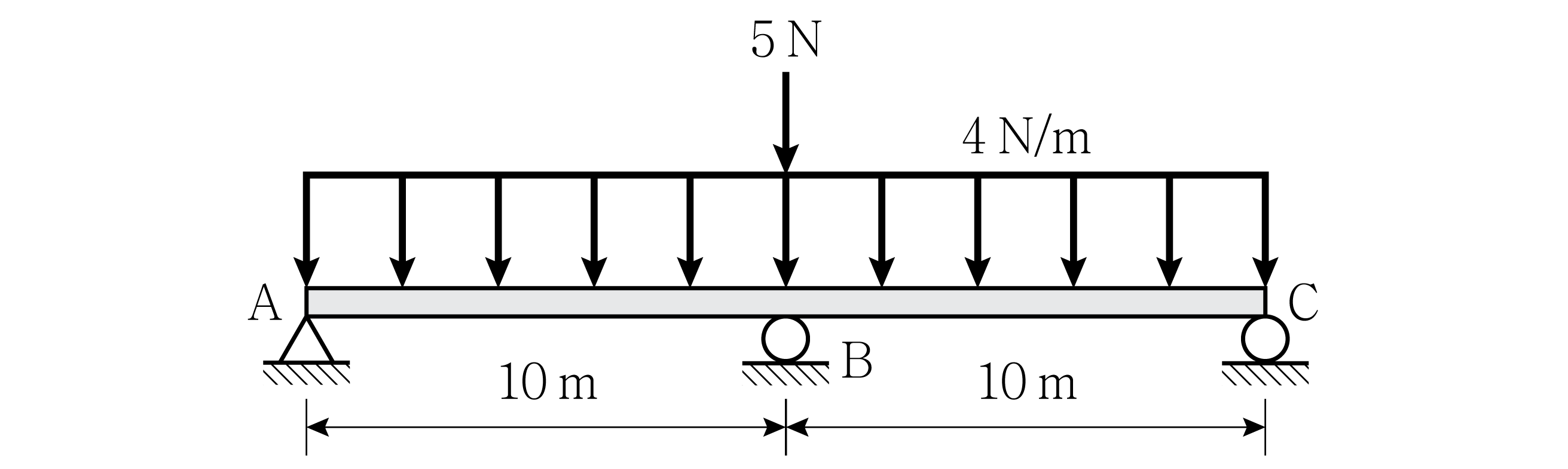

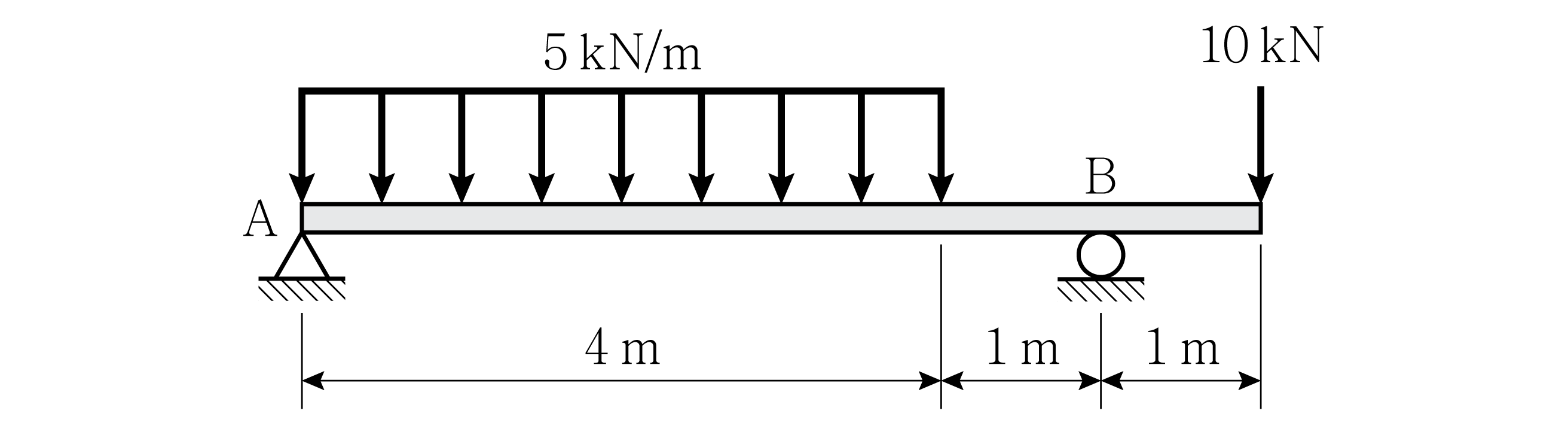

그림과 같은 연속보에서 등분포하중과 집중하중에 의한 지점 B의 수직반력[N]은? (단, 보의 휨강성은 일정하다)

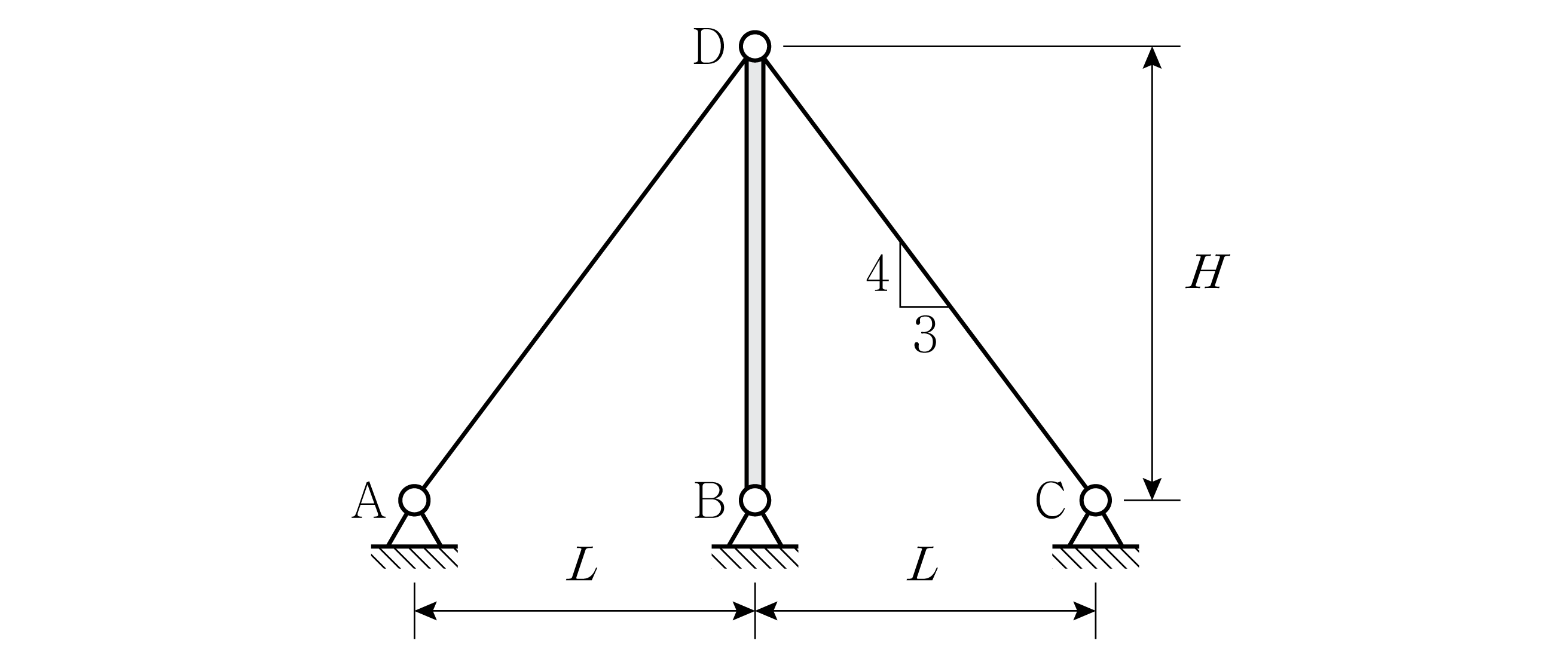

그림과 같이 연직으로 설치된 강재 기둥 BD는 동일한 인장력을 받는 두 개의 케이블(AD, CD)로 지지되어 D점에서 케이블과 힌지로 연결되어 있다. 강재 기둥의 탄성좌굴안전율이 3.0일 때, 케이블의 최대 허용 인장력은? (단, 강재 기둥은 휨강성이 $EI$이고, A, B, C점에서 힌지로 지지되며, 좌굴 파괴만 고려한다)

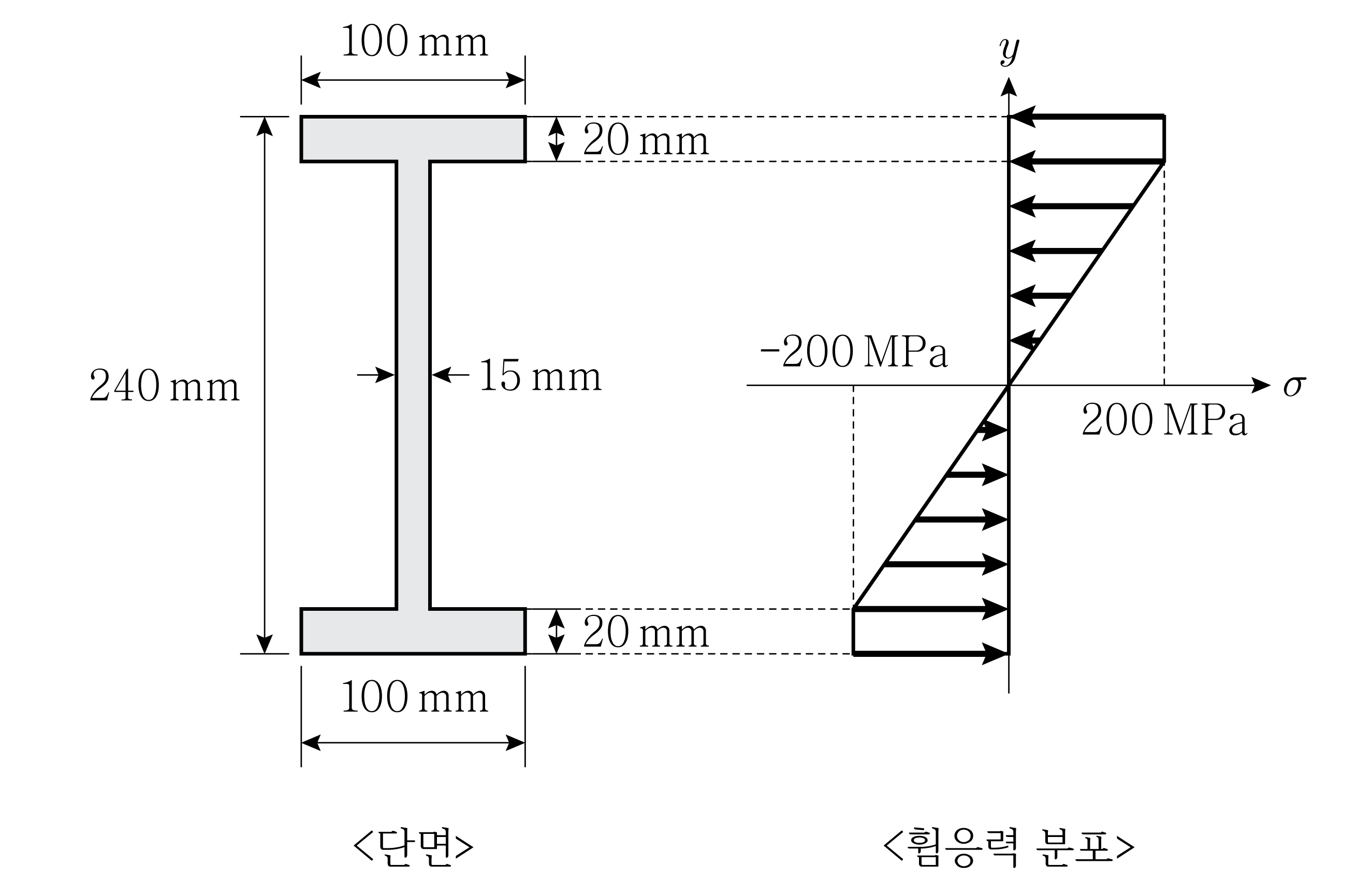

그림과 같은 단면의 휨응력 분포를 가진 보가 받는 모멘트 크기[kNㆍm]는? (단, 재료는 완전탄소성 거동하고, 항복강도는 200 MPa이다)

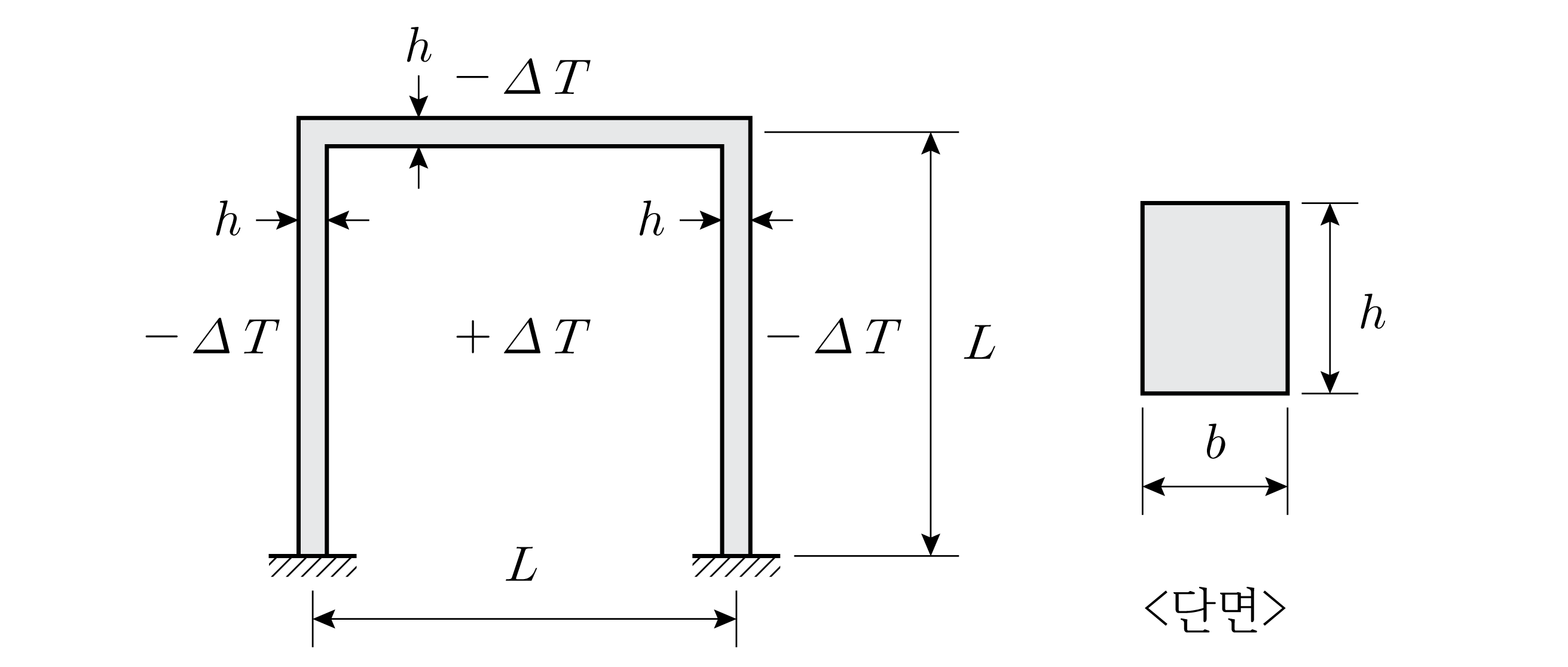

그림과 같은 2차원 라멘 구조물에서 외부 온도가 10도 하강($-\Delta T$)하고, 내부 온도가 10도 상승($+\Delta T$)했을 때, 부재에 발생하는 휨변형에 의한 모멘트는? (단, 기둥과 보는 재료와 단면이 동일한 부재이고, 선형탄성거동한다. $E$는 부재의 탄성계수, $\alpha$는 열팽창계수이고, 온도는 단면의 높이방향 $h$를 따라 선형 변화한다)

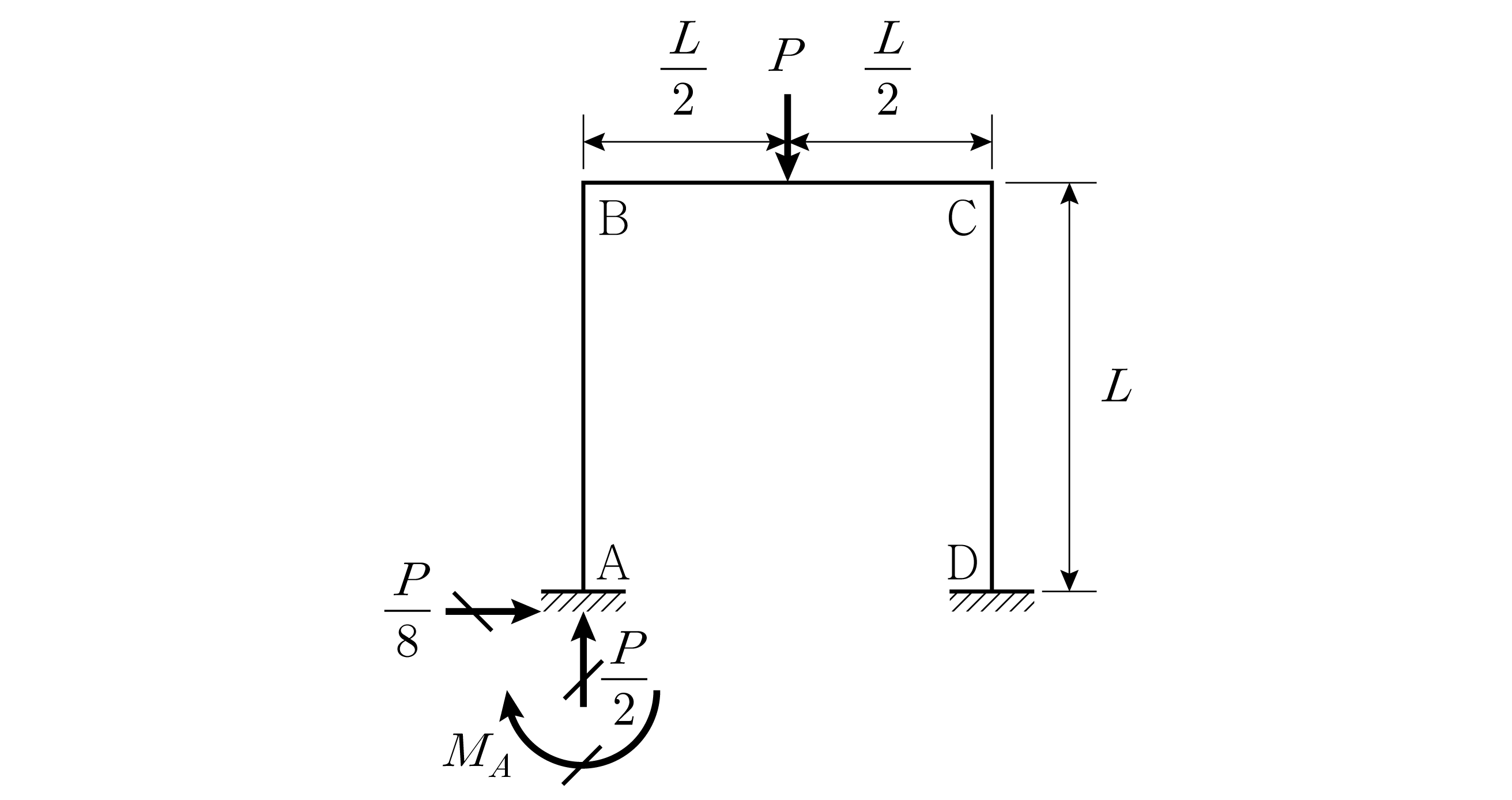

그림과 같은 좌우가 대칭인 라멘 구조물에서 AB부재의 절대최대휨모멘트는? (단, 라멘 부재의 휨강성은 일정하다)

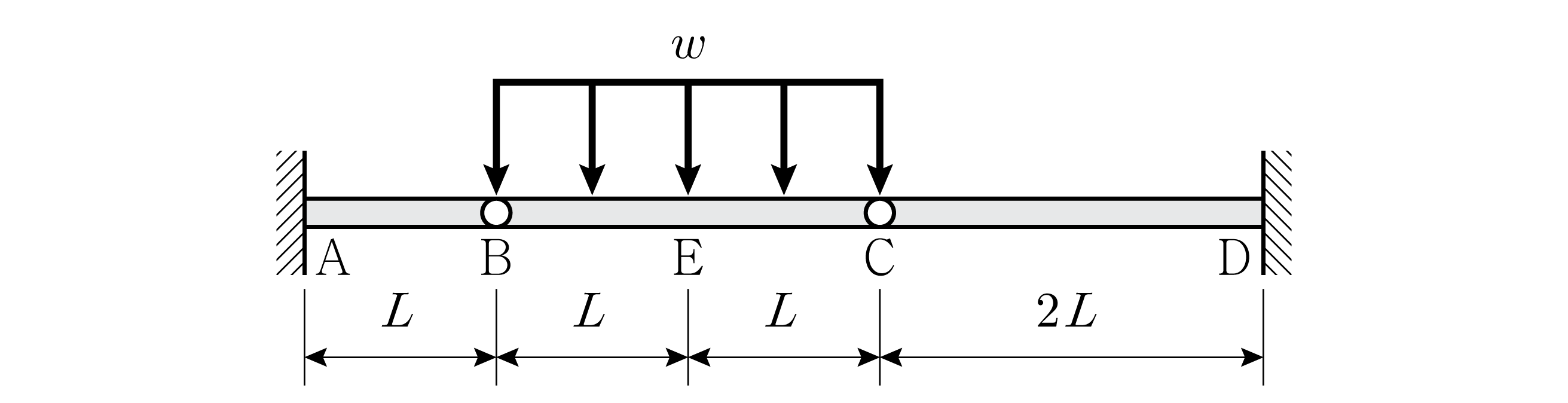

그림과 같이 B, C점에 내부힌지가 있는 보에서 휨강성($EI$)이 일정할 때, BC부재 중앙 E점의 처짐은? (단, 보는 오일러 보로 가정하고, 보의 변형은 미소하며, 선형탄성범위 내에서 휨거동을 한다)

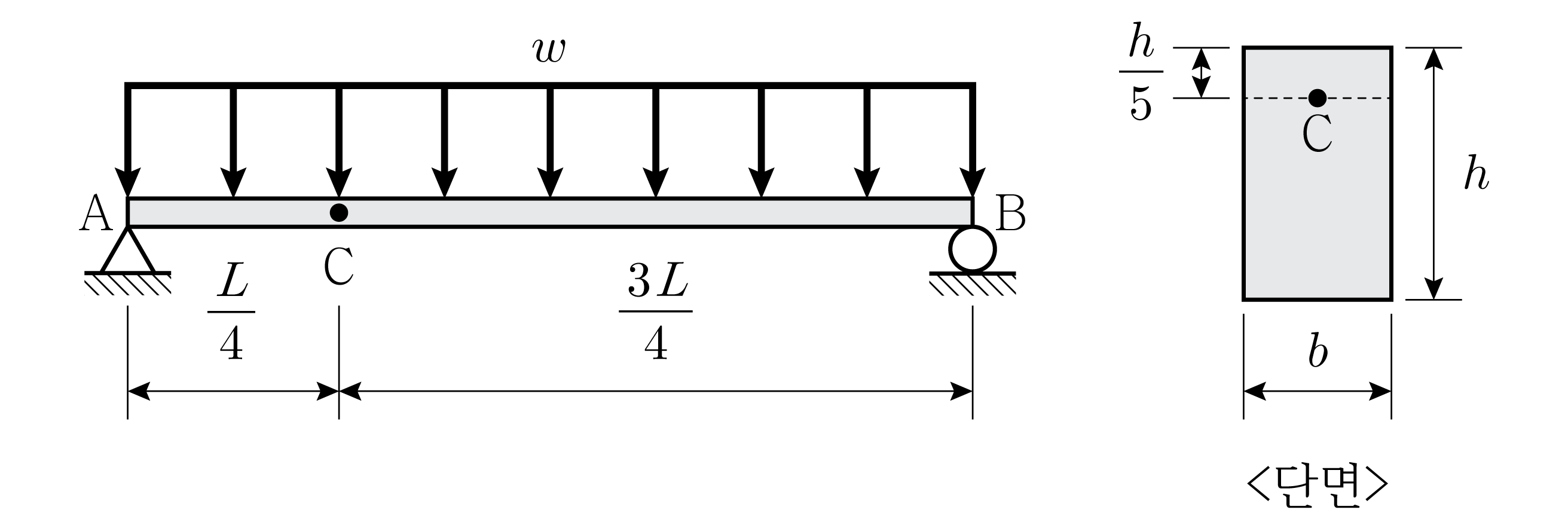

그림과 같은 직사각형 단면을 가진 단순보에 등분포하중($w$)이 작용한다. 단면의 C점에 발생하는 수직응력과 전단응력의 크기는?

수직응력($\sigma$) 전단응력($\tau$)

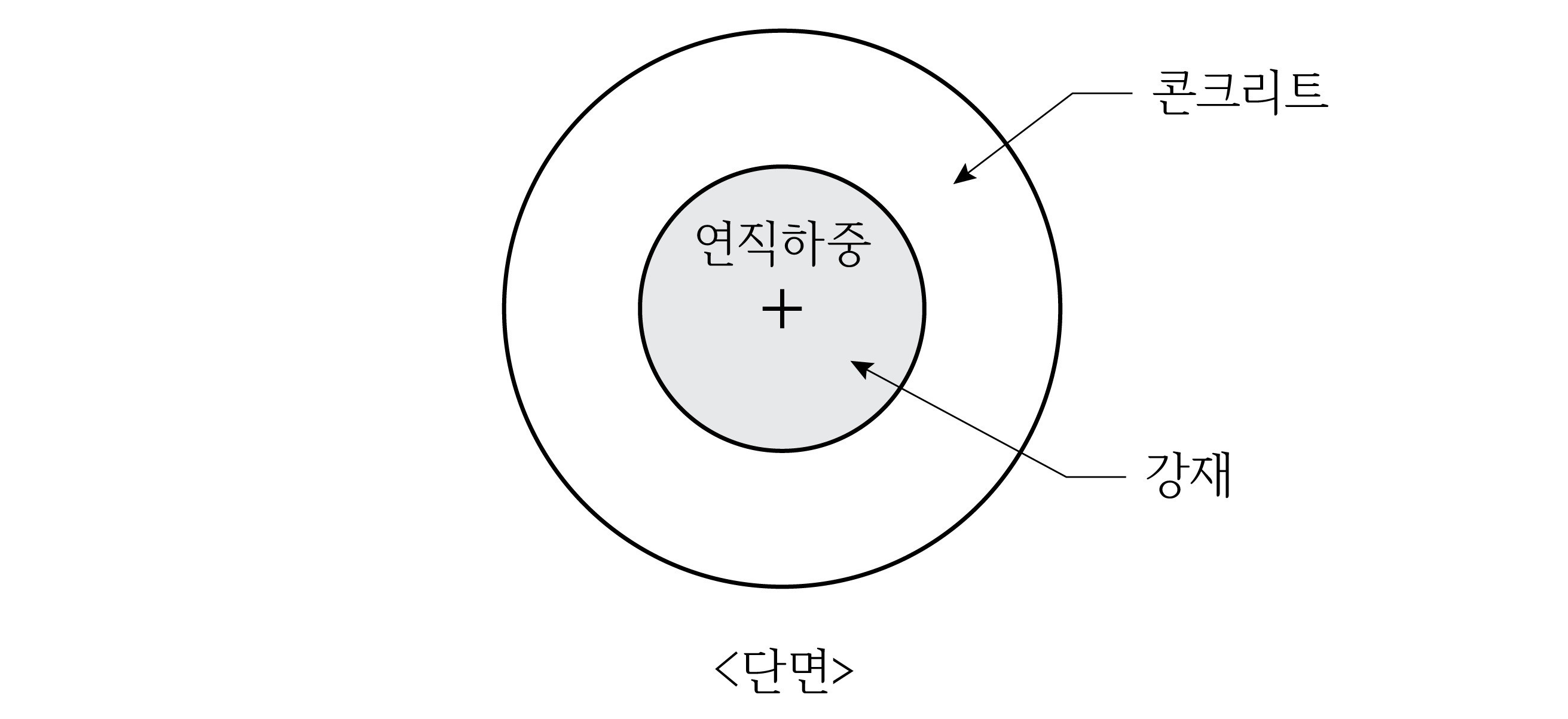

원형 콘크리트 속에 원형 강재를 일체화한 동심원 합성기둥이 압축력을 받고 있다. 연직하중 80 kN이 기둥 도심에 작용할 때, 콘크리트의 응력[MPa]은? (단, 강재 탄성계수는 200 GPa, 콘크리트 탄성계수는 20 GPa, 강재 단면적은 120 mm², 콘크리트 단면적은 2,000 mm²이다)
