7급 국가직 전기기기 2015년 기출문제

2대의 직류 분권발전기를 병렬 운전하여 부하에 100 [A]를 공급하고 있다. A발전기의 유도기전력과 내부저항은 110 [V]와 0.04 [Ω]이고, B발전기의 유도기전력과 내부저항은 112 [V]와 0.06 [Ω]이다. 각 발전기에 흐르는 전류[A]는? (단, 전기자반작용은 무시한다)

A발전기 B발전기

동기전동기 중에서 계자자속에 의한 토크뿐만 아니라 회전자의 돌극구조에 의한 릴럭턴스 토크를 활용할 수 있는 전동기는?

동기전동기에서 난조현상이 발생하는 원인에 해당하지 않는 것은?

3상 유도전동기의 Y－$\Delta$기동법에 있어 Y결선의 기동토크는 $\Delta$결선 기동토크의 몇 배인가?

단상변압기를 병렬 운전하는 경우, 부하전류의 분담량에 대한 설명으로 옳은 것은?

전부하로 운전 중인 출력 4 [kW], 단자전압 100 [V], 회전수 1,500 [rpm]인 타여자 직류발전기가 있다. 이 발전기의 계자전류를 일정하게 유지하고 회전수를 1,200 [rpm]으로 변화시킬 때의 단자전압[V]은? (단, 전기자저항은 0.15 [Ω], 전기자반작용과 브러시 전압강하는 무시한다)

직류 직권전동기가 입력 20 [kW], 단자전압 250 [V], 회전수 1,200 [rpm]으로 운전 중에 있다. 이 전동기의 전기자저항이 0.3 [Ω], 계자저항이 0.2 [Ω]이면 발생토크[kgf·m]는 약 얼마인가? (단, 전기자반작용과 브러시 전압강하, 기계손과 철손은 무시한다)

돌극형 동기발전기가 45 °의 전력각으로 운전 중이다. 이 때 여자전압 $E_f$와 단자전압 $V_s$의 크기 비 $\frac{|E_f|}{|V_s|}=\sqrt{2}$이며, 계자에 의한 출력전력이 돌극성에 의한 출력전력의 2배이다. 이 동기발전기의 돌극비 $\frac{X_d}{X_q}$는?

6,000 [kVA], 3,000 [V], 단락비 1.2인 동일한 2대의 3상 동기발전기를 병렬운전 중이다. 한쪽의 계자전류가 증가하여 상당 유기기전력 사이에 200 [V]의 전압차가 발생할 때, 두 발전기 사이에 흐르는 무효순환전류[A]는?

정격전압 200 [V], 정격출력 50 [kW]의 타여자 직류전동기가 있다. 이 전동기를 정격전압으로 운전할 때, 회전속도는 800 [rpm], 전기자전류는 200 [A]이다. 여자전류가 동일할 때 400 [rpm]으로 회전하기 위한 전동기의 단자전압[V]은? (단, 부하토크는 속도의 제곱에 비례, 전기자저항은 0.01 [Ω], 브러시의 전압강하는 4 [V]로 일정하고 전기자반작용은 무시한다)

3상 유도전동기의 인가전압이 10 % 낮아지면, 기동토크는 얼마나 감소하는가?

3상 유도발전기에 대한 설명으로 옳지 않은 것은?

변압기의 3상 결선에 대한 설명으로 옳지 않은 것은?

권선비($\frac{N_1}{N_2}$)가 $\frac{1}{3}$인 이상적인 변압기에서 2차측의 부하가 $1+j$ [Ω]일 때, 이를 1차측으로 등가 환산한 값[Ω]은?

권선비($\frac{N_1}{N_2}$)가 50인 단상 변압기에서 전부하 2차전압이 100 [V]이고 전압변동률이 3 %일 때, 1차 단자전압[V]은?

유도기에서 슬립 s와 운전모드에 대한 설명으로 옳은 것은?

3상 6극 유도전동기에서 정지(s ＝ 1)시 상당 고정자 임피던스는 0.2 ＋ j2.5 [Ω]이고 고정자 측으로 환산한 상당 회전자 임피던스는 0.3 ＋ j3.5 [Ω]이다. 이 유도전동기가 60 [Hz] 전원에 접속된 상태로 원동기에 의해 1,560 [rpm]으로 회전할 경우, 전원측에서 본 상당 전체 임피던스[Ω]는? (단, 여자회로는 무시한다)

그림 (a)의 가변 릴럭턴스형 스테핑모터를 그림 (b)와 같은 여자회로에 의해 SW1 → SW2 → SW3 → SW4 → SW1 → …의 순으로 스위칭하여 구동할 때 스텝각도[°]는?

영구자석이 사용된 회전계자형 전기기기에서 발생하는 코깅토크(cogging torque)에 대한 설명으로 옳지 않은 것은?

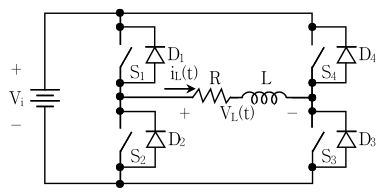

다음 그림은 단상 H브리지 인버터의 회로도이다. 입력 직류전압 V_i ＝ 48 [V], 부하측 R ＝ 6 [Ω], L ＝ 320 [mH], 스위칭 주파수 f ＝ 1 [kHz]일 때, 정상상태에서 부하전류 $i_L(t)$의 평균값[A]은? (단, S₁과 S₃의 듀티비 D ＝ 0.8이다)
