7급 국가직 전기기기 2024년 기출문제

단상 전파정류회로에서 부하에 흐르는 직류전류의 평균값은 단상 반파정류회로에서 부하에 흐르는 직류전류의 평균값의 몇 배인가? (단, 부하는 저항성이다)

단상변압기의 2차측을 개방한 상태에서 2차측 전압이 220 [V]이다. 이 변압기의 2차측에 정격부하를 접속한 후에 2차 단자전압이 200 [V]일 때, 전압변동률[%]은?

다음 중 정격효율이 가장 낮은 단상유도전동기는?

동기속도 600 [rpm], 극수 12인 동기발전기의 주파수[Hz]는?

동기전동기의 V곡선에 대한 설명으로 옳지 않은 것은?

자여자 직류발전기의 전압 발생 조건에 대한 설명으로 옳지 않은 것은?

직류발전기에 대한 설명으로 옳지 않은 것은?

%저항 강하 3 [%], %리액턴스 강하 4 [%] 변압기의 전압변동률 최댓값[%]과 이때의 역률[%]은?

전압변동률 최댓값[%] 역률[%]

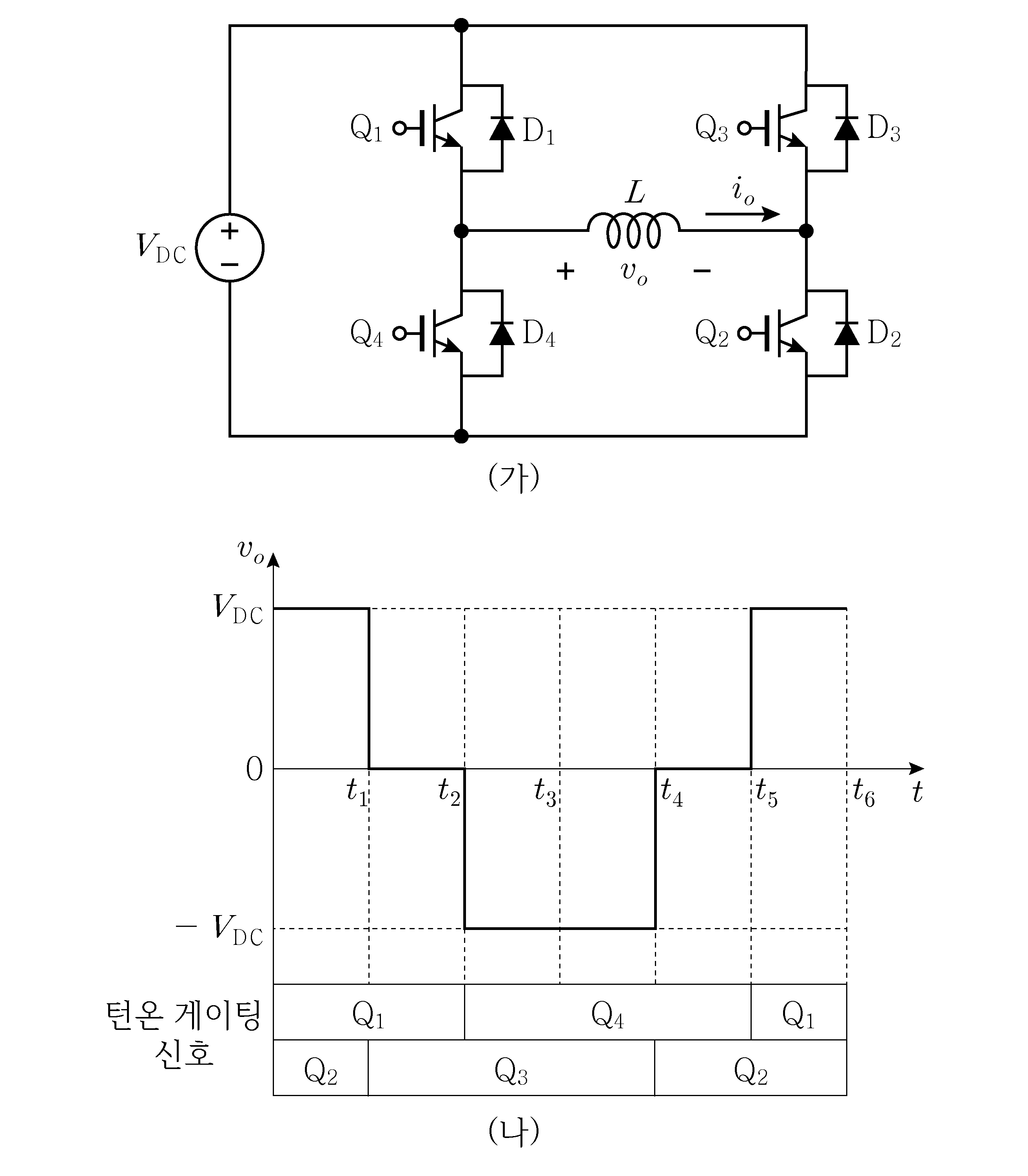

그림 (가)는 4개의 IGBT 모듈로 구성된 단상 풀브리지 인버터회로이고, 그림 (나)는 부하 인덕터 $L$을 준구형파(quasi-square waveform)로 제어할 때, 출력전압 $v_o$의 파형과 턴온 게이팅 신호를 나타낸 것이다. 인버터가 부하에서 전원으로 에너지를 공급하는 회생모드(regeneration mode)로 동작하는 구간은? (단, 부하전류 $i_o$는 초깃값이 0이다)

타여자 직류전동기의 속도 제어법에 대한 설명으로 옳지 않은 것은?

정격 10 [kVA], 2,400/240 [V] 변압기는 정격전압에서 철손이 50 [W]이고, 전부하 동손이 100 [W]이다. 이 변압기의 부하 사이클이 다음과 같을 때, 전일효율[%]은?

%부하	0 %	50 %	100 %
역률	－	1	0.8(지상)
시간[H]	9	10	5

유도전동기의 플러깅 모드(plugging mode) 운전에서 슬립($\mathrm{s}$), 공극 전력($P_g$), 기계적 출력($P_m$)이 옳은 것은?

슬립($\mathrm{s}$) 공극 전력($P_{g_{}}$) 기계적 출력($P_m$)

200 [V], 1,000 [rpm] 정격인 직류 분권전동기의 전기자저항 0.1 [Ω], 계자저항 50 [Ω], 무부하속도는 1,000 [rpm]이다. 이 전동기에 정격전압을 인가한 상태에서 입력전류가 100 [A]일 때, 속도[rpm]는? (단, 브러시의 전압강하와 전기자반작용은 고려하지 않는다)

다음 유도전동기의 제동 방법을 옳게 구현한 것은?

기동 및 정지가 빈번한 큰 관성의 부하 운전에 사용된 유도전동기를 발전기로 동작시켜서 발생한 전력을 전원으로 반환하면서 제동한다.

직류 직권전동기와 권선형 유도전동기에서 공통적으로 사용할 수 있는 속도 제어법만을 모두 고른 것은?

ㄱ. 저항 제어법

ㄴ. 전압 제어법

ㄷ. 극수 제어법

ㄹ. 주파수 제어법

유도전동기의 슬립(slip)에 대한 설명으로 옳지 않은 것은?

정격전압 3,300 [V], 정격전류 150 [A] 3상 동기발전기의 계자전류가 100 [A]일 때, 무부하 단자전압이 3,300 [V]이고, 3상 단락전류는 300 [A]이다. 이 동기발전기의 단락비는?

동기 릴럭턴스 전동기에 대한 설명으로 옳지 않은 것은?

3상 교류 회전자계를 이용하여 토크를 발생시키는 전동기는?

자기용량 20 [kVA], 1,000/100 [V] 2권선 변압기를 승압 단권변압기로 결선할 때, 1차측과 2차측의 정격용량[kVA]은?

1차측 정격용량[kVA] 2차측 정격용량[kVA]

스테핑 전동기(stepping motor)의 스텝각이 1.8 °이다. 스테핑 주파수가 2,000 [pulses/s]일 때, 축 회전속도[r/s]는?

2차측 단자를 개방하고 1차측 단자에 240 [V], 60 [Hz]인 전압을 공급하는 변압기가 있다. 이 변압기의 1차측 자기인덕턴스가 2 [H]일 때, 여자전류의 크기[A]는? (단, 누설인덕턴스와 1차측 저항 손실이 없다고 가정한다)

전기자반작용이 일어나지 않는 전기기기는?

전력용 반도체 소자 TRIAC에 대한 설명으로 옳지 않은 것은?

유도전동기의 속도가 계속해서 가속되지 못하고, 높은 슬립 영역에서 계속 운전하여 소손의 위험을 초래할 수 있는 현상은?
