7급 국가직 토질역학 2020년 기출문제

흙의 동상 방지대책에 대한 설명으로 옳지 않은 것은?

다짐은 역학적 에너지를 통해 흙을 조밀화시키는 것을 목적으로 한다. 다짐 후 지반에 대한 설명으로 옳지 않은 것은?

옹벽의 안정성 검토에 대한 설명으로 옳지 않은 것은?

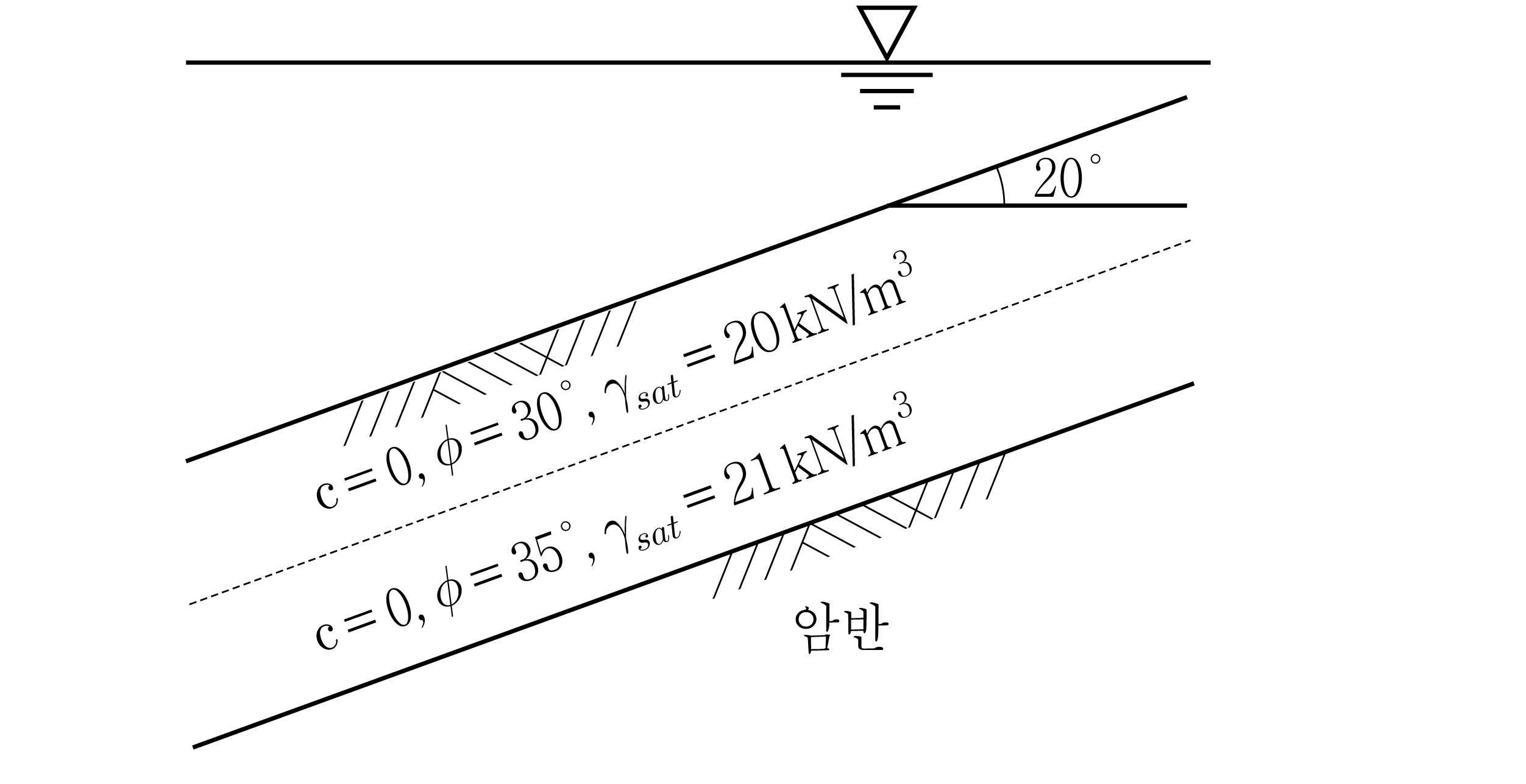

그림과 같이 동일한 경사를 가진 두 토층이 수중에 존재한다. 무한사면으로 해석하는 경우 먼저 사면파괴가 발생하는 토층의 사면안전율은? (단, 물의 단위중량 ${\gamma }_w$ ＝ 10 kN/m³이다)

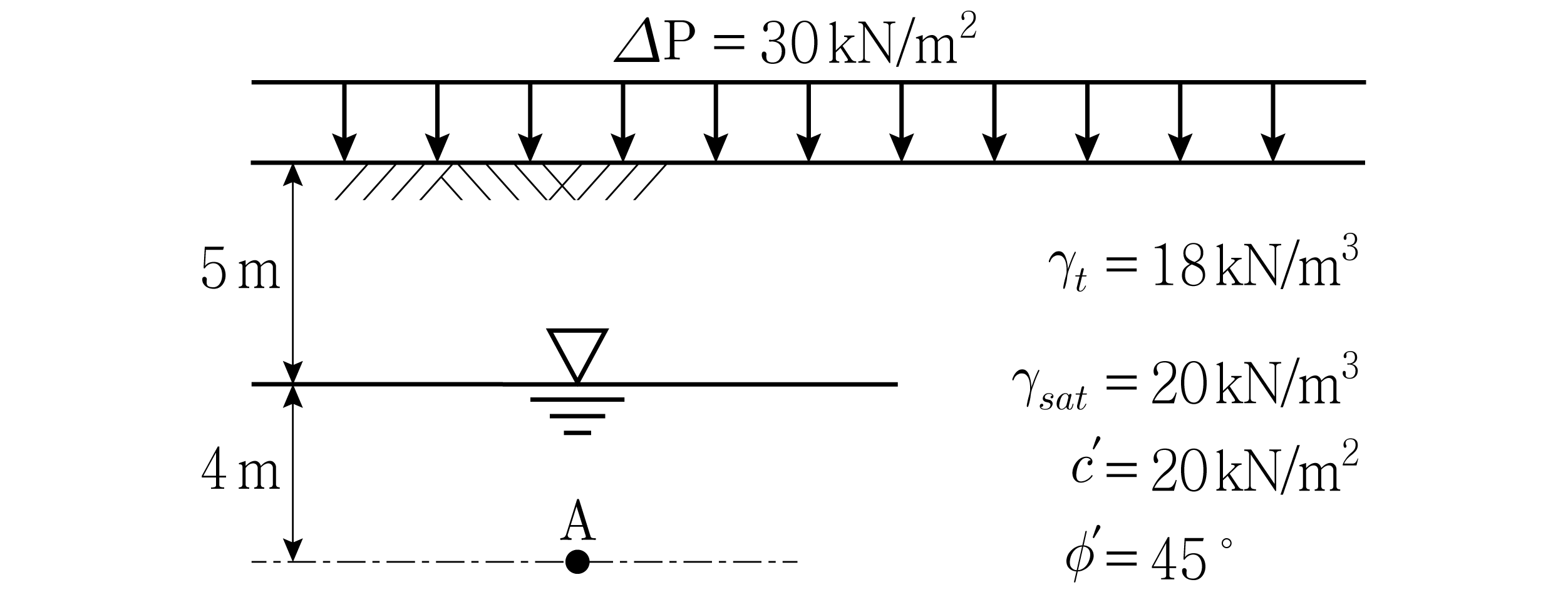

그림과 같은 지반에 하중 30 kN/m² 작용 시, A점에서의 전단강도는? (단, 물의 단위중량 ${\gamma }_w$ ＝ 10 kN/m³이다)

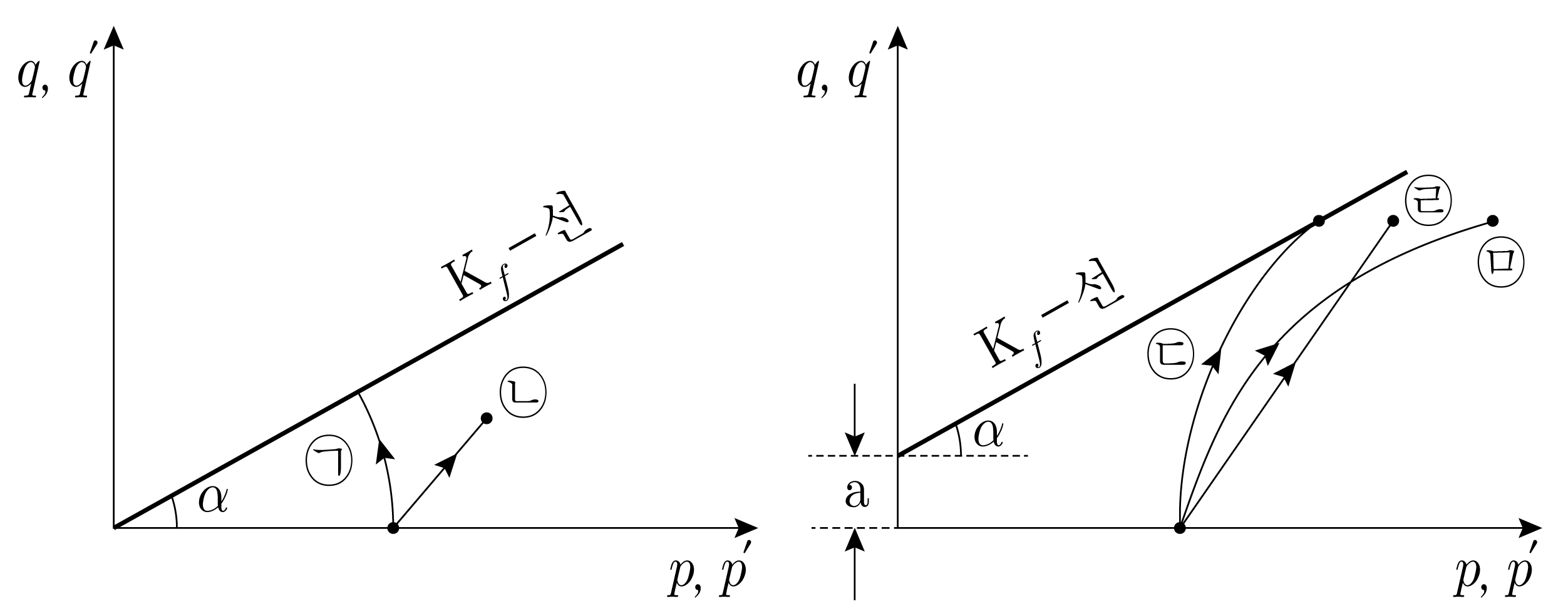

그림은 점토에 대한 압밀비배수 삼축압축시험에 대한 응력경로를 나타낸 것이다. 이에 대한 설명으로 옳지 않은 것은?

순수 모래를 이용하여 250 kPa의 구속압 상태에서 삼축압축시험을 수행하였을 때, 파괴 시 축차응력이 500 kPa로 측정되었다. 이 시료의 내부마찰각과 수평면으로부터 파괴면의 각도는?

내부마찰각 파괴면 각도

아주 오래 전에 조성된 점토사면이 집중 강우로 붕괴되었다. 붕괴된 사면을 보수 보강하기 위한 점토 사면의 안정해석에 적절한 전단강도정수 산정 시험은?

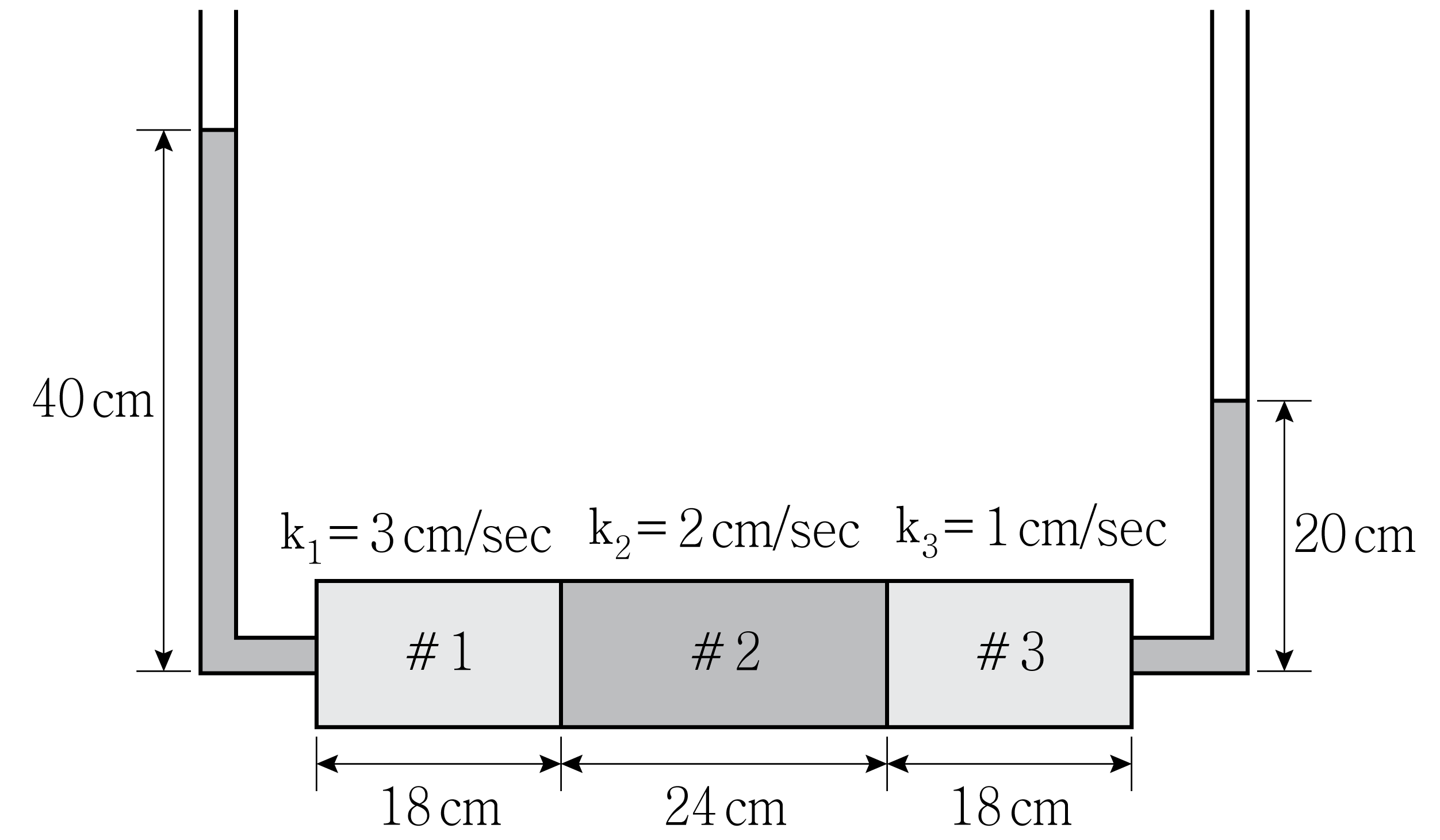

그림과 같은 침투 조건에 대한 설명으로 옳은 것은? (단, 각 흙의 단면적은 일정하다)

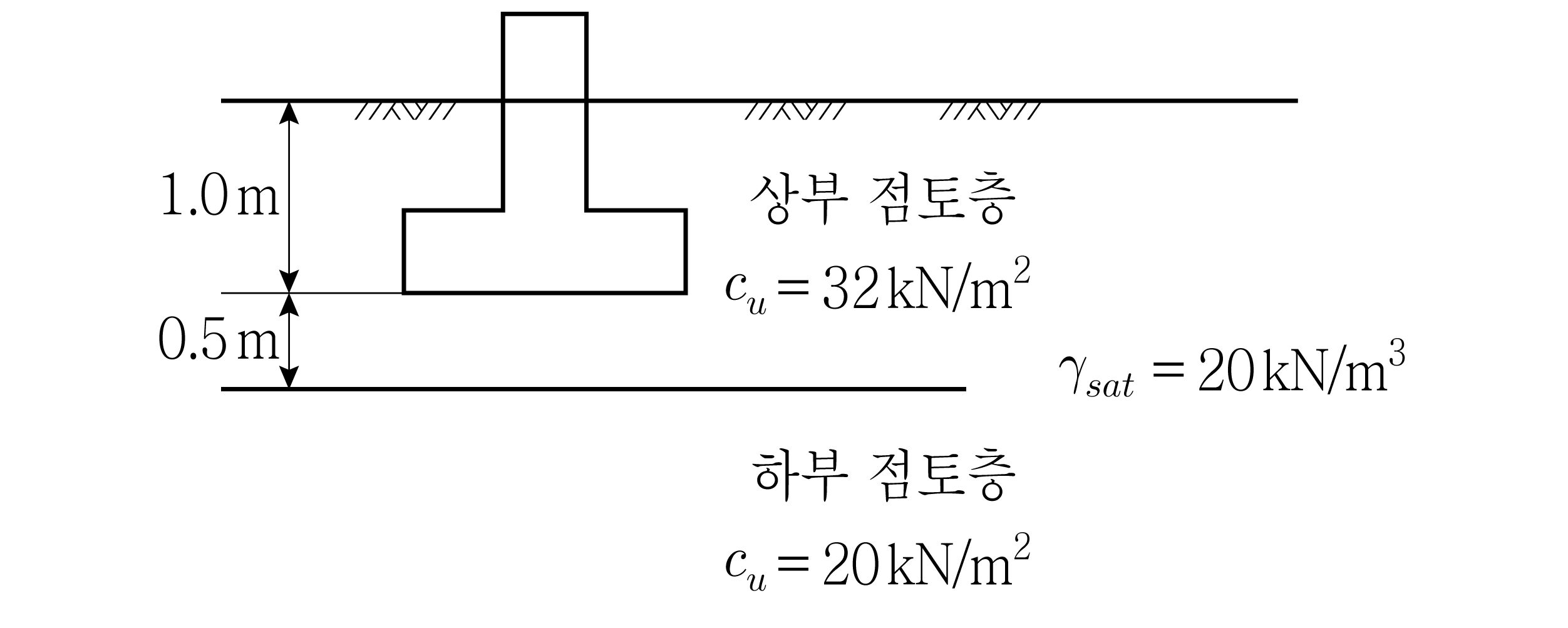

그림과 같은 지반에 저면의 폭이 2 m인 연속 줄기초를 설치하였다. Terzaghi의 지지력 공식을 이용할 때, 기초의 극한지지력은? (단, 기초 바닥면에 형성되는 쐐기의 각도는 기초 저면에서 ($45{}^{\circ }+\varphi /2$)이고, 비배수전단강도는 산술적 평균값으로 구한다. $\varphi =0{}^{\circ }$일 때 지지력 계수는 $N_c$ ＝ 5.0, $N_q$ ＝ 1.0, $N_{\gamma }$ ＝ 0이다)

흙의 물리적 성질에 대한 설명으로 옳지 않은 것은?

흙의 압밀에 대한 설명으로 옳지 않은 것은?

지중응력 변화에 대한 설명으로 옳지 않은 것은?

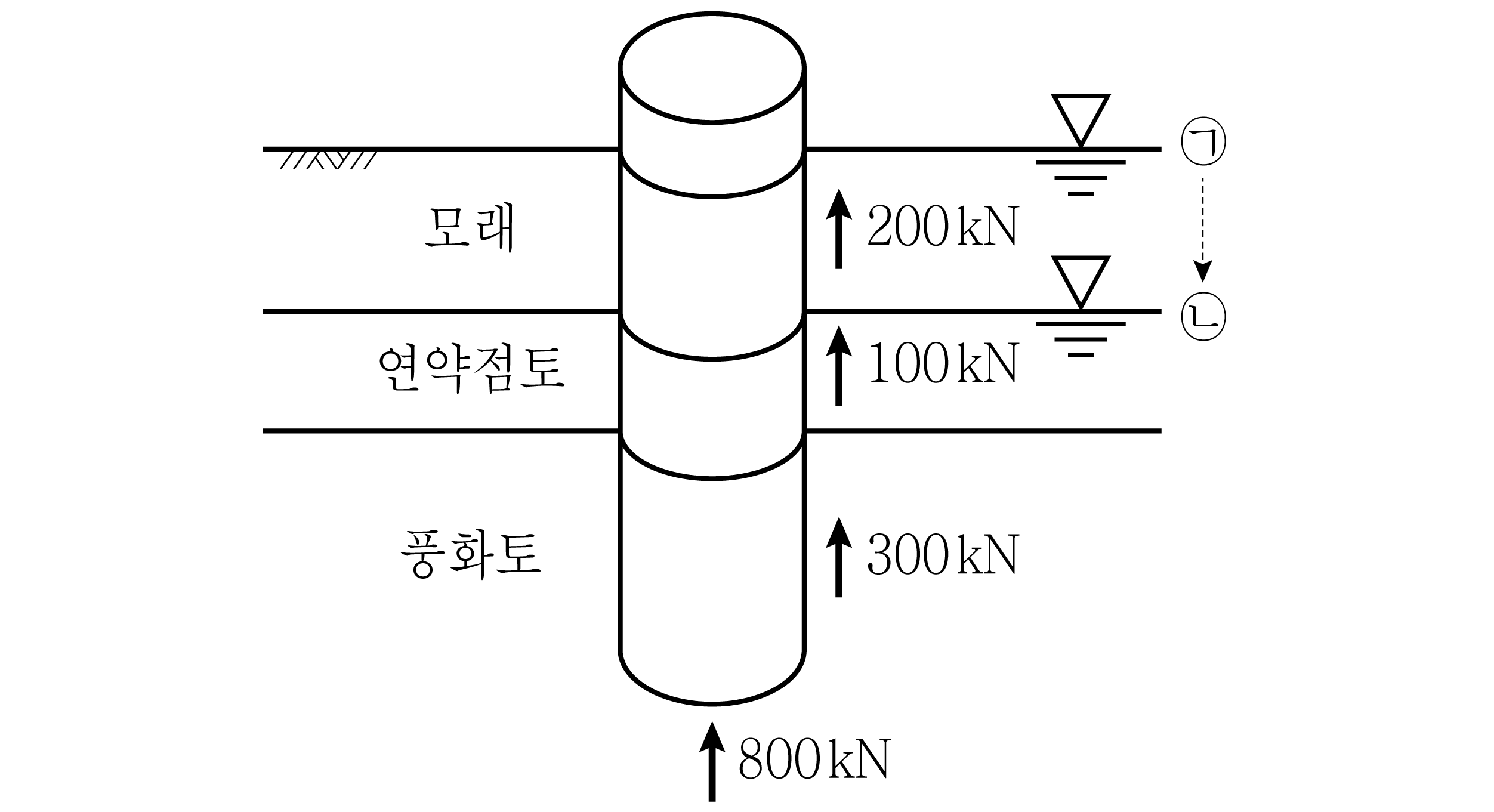

그림과 같은 지반에 허용내력이 1,000 kN인 말뚝을 설치했을 때, 각 지층별 허용주면마찰력과 허용선단지지력이 발생하였다. 그 후 지하수위가 ㉠에서 ㉡으로 급강하했을 때, 말뚝의 허용지지력은? (단, 정(＋) 주면마찰력과 부(－) 주면마찰력의 크기는 동일하다)

초기 간극비가 2.0인 18 m 두께의 점토층이 압밀 후 간극비가 1.8로 감소되었다. 침하량이 75 cm일 때, 지반의 평균압밀도는?

두께 2 cm인 점토 시료에 대한 양면배수조건에서 압밀시험결과 압밀도 50 %에 도달하는 데 2분이 걸렸다. 같은 조건하에서 두께 3 m인 점토가 90 % 압밀도에 도달하는 데 소요되는 기간은? (단, T₅₀ ＝ 0.2, T₉₀ ＝ 0.85이다)

비배수조건의 점성토지반에 사하중 500 kN, 활하중 670 kN을 지지할 수 있는 기초를 설치하고자 할 때, 필요한 기초의 면적은? (단, Meyerhof의 지지력공식을 사용하며, 기초지반은 일축압축강도가 100 kPa, $N_c$ ＝ 5.2, $N_q$ ＝ 0, $N_{\gamma }$ ＝ 0이고, 형상계수 F_cs ＝ 1.5, 깊이계수 F_cd ＝ 1, 하중경사계수 F_ci ＝ 1, 지지력에 대한 안전율은 3.0이다)

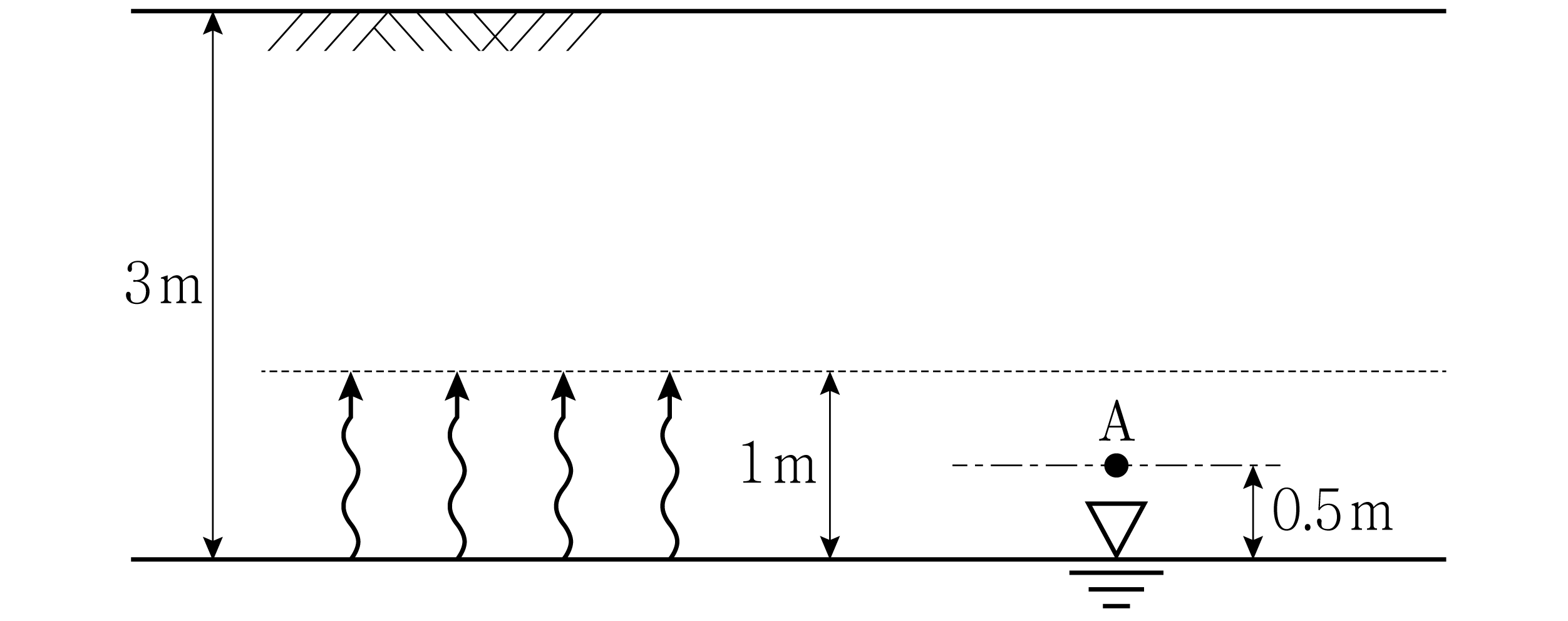

그림과 같이 균질한 지층의 지표면으로부터 3 m 아래 지하수위가 존재하고 있다. 지하수위면 상부 1 m까지 모관작용에 의해 포화되어 있을 때, 지하수위면 상부 0.5 m(A점)에서 유효응력은? (단, 흙의 단위중량 ${\gamma }_t$ ＝ 18 kN/m³, 흙의 포화단위중량 ${\gamma }_{sat}$ ＝ 20 kN/m³, 물의 단위중량 ${\gamma }_w$ ＝ 10 kN/m³이다)

토압에 대한 설명으로 옳지 않은 것은?

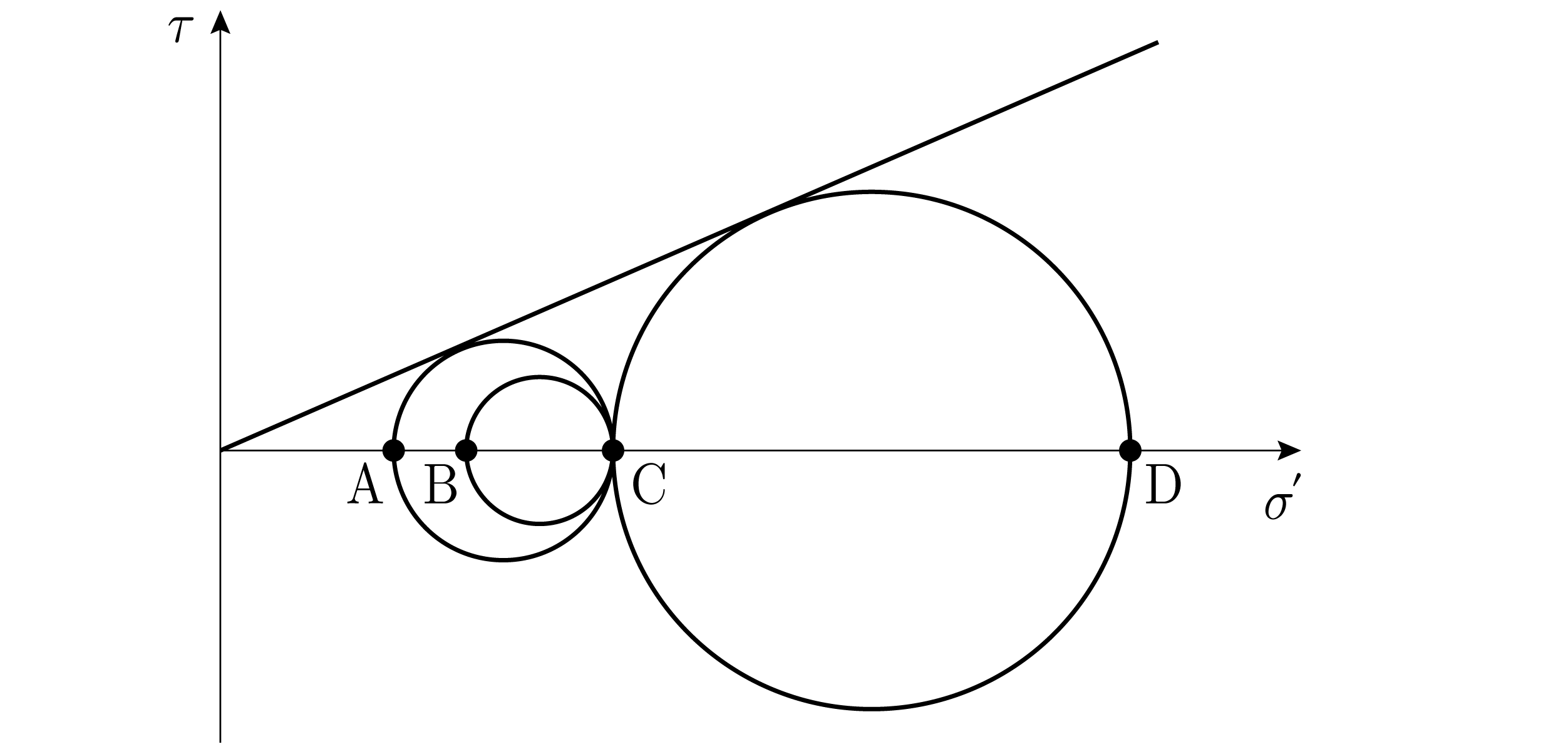

그림은 벽체에 작용하는 토압상태를 Mohr원으로 표시한 것이다. Mohr원의 수직유효응력 축상의 A ～ D점의 의미를 옳게 정의한 것은? (단, C점은 정지상태일 때 수직유효응력이다)

A B C D
