7급 국가직 회로이론 2014년 기출문제

시행 2014-07-26 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2014 7급 국가직 전과목

다음 회로에서 각주파수가

ω = 2

[rad/s]일 때 등가 임피던스

[Ω]

는?

회로이론

① $\frac{1}{2}$
② $2$
③ $\frac{1}{2} + j 2$
④ $2 + j \frac{1}{2}$

정답 보기

정답 ② · 해설 보기

다음 회로에서

i (0 -) = 0

일 때,

t > 0

에서

i (t)

[A]는?

회로이론

① $t$
② $2 t$
③ $\frac{1}{3} t$
④ $\frac{2}{3} t$

정답 보기

정답 ① · 해설 보기

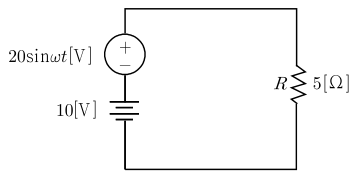

다음 회로와 같이 직류 전압원과 교류 전압원이 직렬로 연결된 경우, 저항

R

에 전달되는 평균전력[W]은?

회로이론

①60
②80
③100
④120

정답 보기

정답 ① · 해설 보기

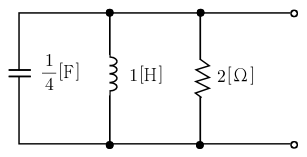

다음 회로의 임피던스에 대한 s평면상의 극점(

p

)과 영점(

z_{1}, z_{2}

)으로 옳은 것은?

회로이론

① $p = - \frac{1}{4}$ , $z_{1}, z_{2} = - \frac{1}{4} \pm j \frac{7}{4}$
② $p = - \frac{1}{4}$ , $z_{1}, z_{2} = - \frac{1}{2} \pm j \frac{7}{2}$
③ $p = - \frac{1}{2}$ , $z_{1}, z_{2} = - \frac{1}{4} \pm j \frac{7}{4}$
④ $p = - \frac{1}{2}$ , $z_{1}, z_{2} = - \frac{1}{2} \pm j \frac{7}{2}$

정답 보기

정답 ③ · 해설 보기

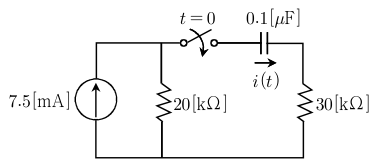

다음 회로에서 스위치가 오랜 시간 동안 열려 있었고 커패시터의 초기 전하는 0이라고 가정한다면,

t = 0

에서 스위치가 닫혔을 때

t > 0

에서

i (t)

[mA]는?

회로이론

① $3 e^{- 100 t}$
② $3 e^{- 200 t}$
③ $5 e^{- 100 t}$
④ $5 e^{- 200 t}$

정답 보기

정답 ② · 해설 보기

다음 회로의 입력전압(

v_{i}

)이 그림과 같은 삼각파일 때 출력전압(

v_{o}

)은? (단, 연산증폭기는 이상적이다)

회로이론

정답 보기

정답 ② · 해설 보기

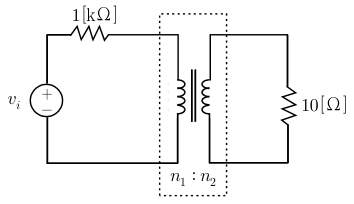

다음 회로에서 부하에 최대전력을 공급하는 권선비(

n_{1} : n_{2}

)와 이때 부하(

10 [Ω]

)에서 소비되는 평균전력

P

[W]를 구한 것으로 옳은 것은? (단,

v_{i}

는 rms 값이고 변압기는 이상적이다)

회로이론

① $n_{1} : n_{2} = 10 : 1$ , $P = \frac{v _{i}^{2}}{2000}$
② $n_{1} : n_{2} = 10 : 1$ , $P = \frac{v _{i}^{2}}{4000}$
③ $n_{1} : n_{2} = 1 : 10$ , $P = \frac{v _{i}^{2}}{2000}$
④ $n_{1} : n_{2} = 1 : 10$ , $P = \frac{v _{i}^{2}}{4000}$

정답 보기

정답 ② · 해설 보기

다음 회로에서 입력전압

v_{i} (t)

에 대한 출력전압

v_{o} (t)

의 전달함수

H (s)

는?

회로이론

① $H (s) = \frac{2}{s ^{2} + 2 s + 4}$
② $H (s) = \frac{4}{s ^{2} + 2 s + 4}$
③ $H (s) = \frac{2}{2 s ^{2} + s + 2}$
④ $H (s) = \frac{4}{2 s ^{2} + s + 2}$

정답 보기

정답 ③ · 해설 보기

다음 회로에서 라플라스 변환된 전류

I (s)

는?

회로이론

① $I (s) = (\frac{1}{s} + \frac{1}{s + 1}) (e^{- s} + e^{- 2 s} - 2 e^{- 3 s})$
② $I (s) = (\frac{1}{s} - \frac{1}{s + 1}) (e^{- s} + e^{- 2 s} - 2 e^{- 3 s})$
③ $I (s) = (\frac{1}{s} + \frac{1}{s + 1}) (e^{- s} + e^{- 2 s} + 2 e^{- 3 s})$
④ $I (s) = (\frac{1}{s} - \frac{1}{s + 1}) (e^{- s} + e^{- 2 s} + 2 e^{- 3 s})$

정답 보기

정답 ② · 해설 보기

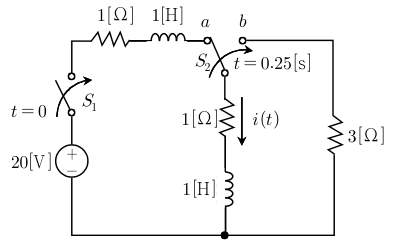

10.

다음 회로에서

t < 0

일 때 스위치

S_{1}

은 열려 있고

S_{2}

가 단자

a

에 있다.

t = 0

일 때 스위치

S_{1}

을 닫고 0.25[s] 후 스위치

S_{2}

를 단자

b

로 옮겼다.

t > 0.25

[s]에서

i (t)

[A]는? (단, 모든 인덕터의 초깃값은 0이다)

회로이론

① $10 (e + e^{- 0.75}) e^{- \frac{t}{4}}$
② $10 (e + e^{0.75}) e^{- \frac{t}{4}}$
③ $10 (e - e^{- 0.75}) e^{- 4 t}$
④ $10 (e - e^{0.75}) e^{- 4 t}$

정답 보기

정답 ④ · 해설 보기

11.

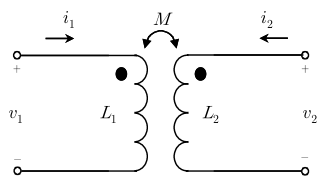

다음 결합회로에 대한 관계식으로 옳은 것은?

회로이론

① $v_{1} = L_{1} \frac{d i _{1}}{d t} + M \frac{d i _{2}}{d t}$
② $v_{1} = L_{1} \frac{d i _{1}}{d t} - M \frac{d i _{2}}{d t}$
③ $v_{2} = L_{2} \frac{d i _{1}}{d t} + M \frac{d i _{2}}{d t}$
④ $v_{2} = L_{2} \frac{d i _{1}}{d t} - M \frac{d i _{2}}{d t}$

정답 보기

정답 ① · 해설 보기

12.

다음 회로의 전압

v_{i} (t)

는 rms 크기가 120 [V]이고 주파수가 50 [Hz]인 정현파 전압이다. 이 회로의 역률(power factor)은?

회로이론

① $\frac{1}{2}$
② $\frac{1}{3}$
③ $\frac{2}{2}$
④ $\frac{3}{2}$

정답 보기

정답 ③ · 해설 보기

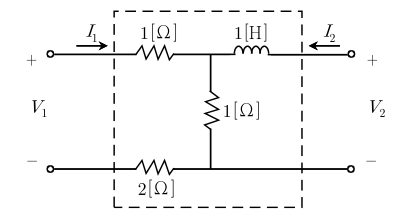

13.

다음 회로에 대한 2－포트 임피던스 방정식은?

회로이론

① $[V_{1} V_{2}] = [1 s + 1 s + 1 1] [I_{1} I_{2}]$
② $[V_{1} V_{2}] = [11 1 s + 1] [I_{1} I_{2}]$
③ $[V_{1} V_{2}] = [4 s + 1 s + 1 1] [I_{1} I_{2}]$
④ $[V_{1} V_{2}] = [41 1 s + 1] [I_{1} I_{2}]$

정답 보기

정답 ④ · 해설 보기

14.

다음 회로의 전달함수가

\frac{V _{o} ( s )}{V _{i} ( s )} = \frac{5 s}{s ^{2} + 5 s + 10}

가 되기 위한

L [H]

과

C [F]

의 값은?

회로이론

①L ＝ 1, C ＝ 0.05
②L ＝ 1, C ＝ 0.5
③L ＝ 2, C ＝ 0.05
④L ＝ 2, C ＝ 0.5

정답 보기

정답 ③ · 해설 보기

15.

어떤 회로의 입력으로 단위 계단함수

u (t)

[V]가 인가되었을 때 출력이

10 cos (2 t) u (t)

[V]가 되었다면, 이 회로의 전달함수

H (s)

는?

회로이론

① $H (s) = \frac{10 s}{s ^{2} + 4}$
② $H (s) = \frac{20 s}{s ^{2} + 4}$
③ $H (s) = \frac{10 s ^{2}}{s ^{2} + 4}$
④ $H (s) = \frac{20 s ^{2}}{s ^{2} + 4}$

정답 보기

정답 ③ · 해설 보기

16.

다음 회로(a)에 대한 노턴(Norton) 등가회로(b)의

I_{sc}

[A]와

R_{n} [Ω]

의 값은?

회로이론

① $I_{sc} = \frac{5}{3}, R_{n} = 3$
② $I_{sc} = \frac{5}{3}, R_{n} = 4$
③ $I_{sc} = \frac{7}{3}, R_{n} = 3$
④ $I_{sc} = \frac{7}{3}, R_{n} = 4$

정답 보기

정답 ① · 해설 보기

17.

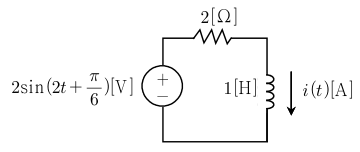

다음 회로에서

i (t)

[A]는?

회로이론

① $i (t) = \frac{1}{2} sin (2 t + \frac{π}{12})$
② $i (t) = \frac{1}{2} sin (2 t - \frac{π}{12})$
③ $i (t) = \frac{1}{2} sin (2 t + \frac{π}{12})$
④ $i (t) = \frac{1}{2} sin (2 t - \frac{π}{12})$

정답 보기

정답 ④ · 해설 보기

18.

다음 회로에서

v_{1}

[V]과

v_{2}

[V]로 출력전압

v_{o}

[V]를 나타낸 것은? (단, 연산증폭기는 이상적이다)

회로이론

① $- \frac{2}{3} v_{1} + 2 v_{2}$
② $- \frac{2}{3} v_{1} - 2 v_{2}$
③ $- 2 v_{1} - 2 v_{2}$
④ $- 2 v_{1} + 2 v_{2}$

정답 보기

정답 ③ · 해설 보기

19.

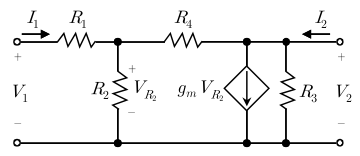

다음 2단자망의 하이브리드 파라미터(

h

－파라미터) 중

h_{22}

는?

회로이론

① $R_{3} + \frac{g _{m} R _{2}}{R _{2} + R _{4}}$
② $R_{3} + \frac{g _{m} R _{2} + 1}{R _{2} + R _{4}}$
③ $\frac{1}{R _{3}} + \frac{g _{m} R _{2}}{R _{2} + R _{4}}$
④ $\frac{1}{R _{3}} + \frac{g _{m} R _{2} + 1}{R _{2} + R _{4}}$

정답 보기

정답 ④ · 해설 보기

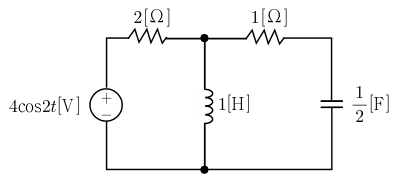

20.

다음 교류회로에서 전원으로부터 공급되는 평균전력[W]은?

회로이론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기
