7급 국가직 회로이론 2015년 기출문제

시행 2015-08-29 · 책형 3 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2015 7급 국가직 전과목

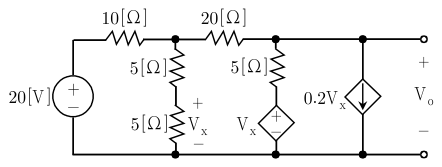

다음 회로에서 전압

V_{o} [V]

는?

회로이론

①0
②3
③6
④9

정답 보기

정답 ④ · 해설 보기

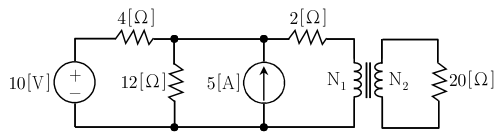

다음 회로에서 이상변압기(ideal transformer)의 1차측 권선수(turns)

N_{1} = 1

일 때, 변압기 2차측 부하저항

20 [Ω]

에 최대전력을 전달하기 위한 변압기 2차측 권선수(

N_{2}

)는? (단, 전압원 및 전류원은 교류전원이다)

회로이론

①2
②4
③0.5
④0.25

정답 보기

정답 ① · 해설 보기

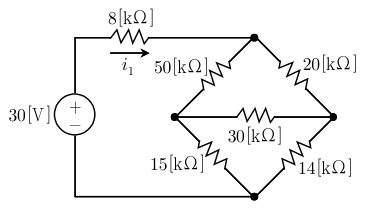

다음 회로에서 전원이 공급하는 전류

i_{1} [mA]

은?

회로이론

①1
②2
③10
④20

정답 보기

정답 ① · 해설 보기

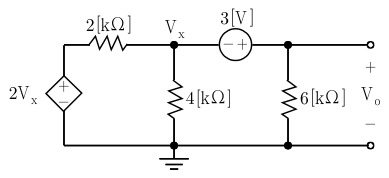

다음 회로에서 전압

V_{o} [V]

는?

회로이론

① $\frac{4}{7}$
② $\frac{3}{5}$
③ $\frac{5}{3}$
④ $\frac{7}{4}$

정답 보기

정답 ③ · 해설 보기

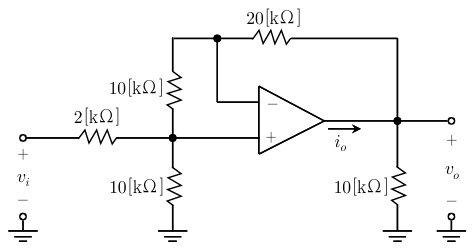

다음과 같이 이상적인 연산증폭기로 구성된 회로에서 입력전압

v_{i} = 6 [V]

일 때, 연산증폭기의 출력전류

i_{o} [mA]

는?

회로이론

① $0.1$
② $0.5$
③ $1.0$
④ $1.2$

정답 보기

정답 ② · 해설 보기

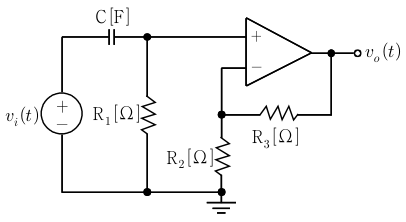

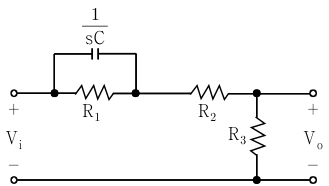

다음 회로에서 전압비 전달함수

\frac{V _{o} ( s )}{V _{i} ( s )}

는?

회로이론

① $\frac{R _{1} + sC R _{1} R _{3}}{R _{2} + R _{3} + sC R _{1} R _{2} + sC R _{1} R _{3}}$
② $\frac{R _{3} + sC R _{1} R _{3}}{R _{2} + R _{3} + sC R _{1} R _{2} + sC R _{1} R _{3}}$
③ $\frac{R _{1} + sC R _{1} R _{3}}{R _{1} + R _{2} + R _{3} + sC R _{1} R _{2} + sC R _{1} R _{3}}$
④ $\frac{R _{3} + sC R _{1} R _{3}}{R _{1} + R _{2} + R _{3} + sC R _{1} R _{2} + sC R _{1} R _{3}}$

정답 보기

정답 ④ · 해설 보기

다음과 같이 이상적인 연산증폭기로 구성된 필터(filter)의 종류와 이 필터의 코너주파수(corner frequency)

w_{c} [rad / sec]

로 옳은 것은?

회로이론

①고역 통과 필터(high-pass filter), $w_{c} = \frac{1}{R _{1} C}$
②고역 통과 필터(high-pass filter), $w_{c} = \frac{1}{R _{2} C}$
③저역 통과 필터(low-pass filter), $w_{c} = \frac{1}{R _{1} C}$
④저역 통과 필터(low-pass filter), $w_{c} = \frac{1}{R _{2} C}$

정답 보기

정답 ① · 해설 보기

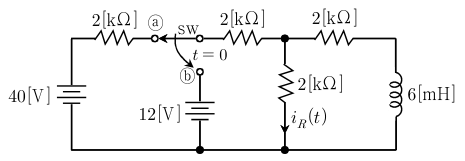

다음 회로에서

t < 0

에서 정상상태에 도달한 후,

t = 0

일 때 스위치(sw)를 접점 ⓐ에서 접점 ⓑ로 변경한다.

t = 0^{+}

일 때, 전류

i_{R} (t = 0^{+}) [mA]

은?

회로이론

①0
②1
③2
④3

정답 보기

정답 ② · 해설 보기

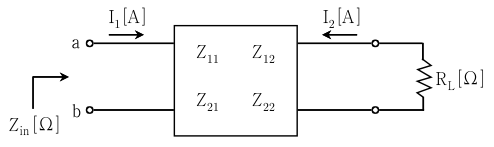

다음과 같이 부하저항(

R_{L}

)을 갖고, 임피던스 행렬

Z

로 표현되는 4단자 회로에서, a-b 단에서 바라본 입력 임피던스

[Ω]

는? (단,

Z_{11}

＝

10 [Ω]

Z_{12}

＝

Z_{21}

＝

j 5 [Ω]

Z_{22}

＝

5 [Ω]

R_{L}

＝

5 [Ω]

이다)

회로이론

① $10 + j 5$
② $12.5$
③ $15 - j 5$
④ $- j 5$

정답 보기

정답 ② · 해설 보기

10.

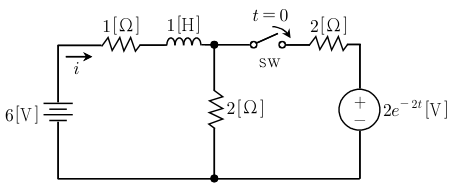

다음 회로에서 스위치(sw)가 정상상태에 도달할 때까지 개방된 상태로 있다가

t = 0

에서 닫힌다고 할 때,

t \geq 0

에서의

i (t)

에 대한 라플라스변환

I (s)

는?

회로이론

① $\frac{2 s ^{2} + 9s + 12}{s ( s + 1 ) ^{2}}$
② $\frac{2 s ^{2} + 6s + 12}{s ( s + 1 ) ( s + 2 )}$
③ $\frac{2 s ^{2} + 6s + 12}{s ( s + 1 ) ^{2}}$
④ $\frac{2 s ^{2} + 9s + 12}{s ( s + 2 ) ^{2}}$

정답 보기

정답 ④ · 해설 보기

11.

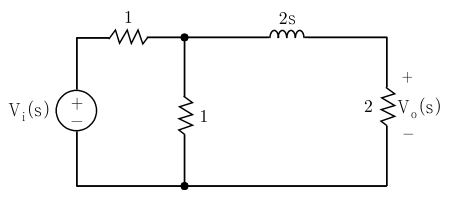

다음 회로의 전달함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

는?

회로이론

① $\frac{1}{4s}$
② $\frac{1}{2s + 1}$
③ $\frac{1}{2s}$
④ $\frac{2}{4s + 5}$

정답 보기

정답 ④ · 해설 보기

12.

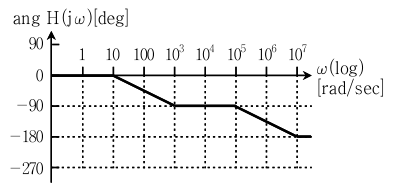

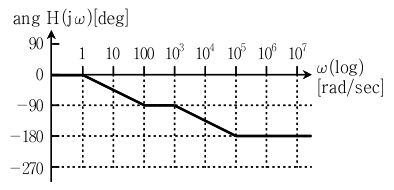

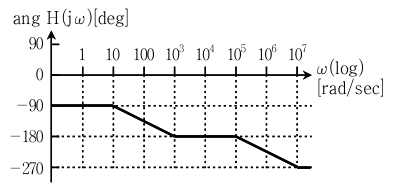

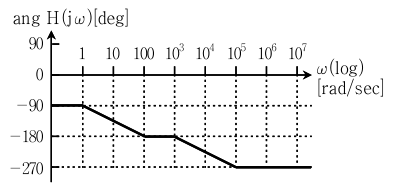

H (s) = \frac{- 2s}{( 1 + s/ 10 ) ( 1 + s/ 10 , 000 )}

의 전달함수를 갖는 회로에서, 주파수에 따른 입력과 출력 사이의 위상 관계를 보드선도(Bode plot)로 적절히 표현한 것은?

회로이론

정답 보기

정답 ② · 해설 보기

13.

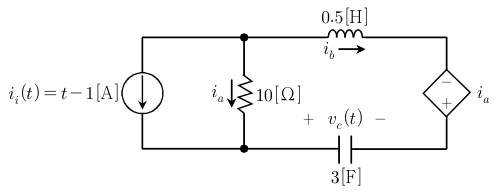

다음 회로에서

i_{b} (0) = 3 [A]

이고

\frac{d i _{b}}{d t} (0) = 2 [A/ sec]

일 때,

v_{c} (0)

[V]

와

\frac{d v _{c}}{d t} (0) [V/ sec]

는?

회로이론

① $v_{c} (0)$ ＝ 17, $\frac{d v _{c}}{d t} (0)$ ＝－1
② $v_{c} (0)$ ＝ 23, $\frac{d v _{c}}{d t} (0)$ ＝－1
③ $v_{c} (0)$ ＝ 17, $\frac{d v _{c}}{d t} (0)$ ＝－3
④ $v_{c} (0)$ ＝ 23, $\frac{d v _{c}}{d t} (0)$ ＝－3

정답 보기

정답 ② · 해설 보기

14.

역률 0.5인 지상부하에 200[V](실효치)의 전압을 인가할 때, 소비전력이 100

[kW]

이라면, 부하전류[A](실효치)의 크기는?

회로이론

①250
②500
③1,000
④2,000

정답 보기

정답 ③ · 해설 보기

15.

다음과 같은 평형 3상 회로에서

V_{AN} =

∣ V ∣ ∠

- 30^{\circ} [V]

일 때,

V_{BC}

[V]

는? (단,

V_{BN} =

V_{AN} ∠ - 120^{\circ}

[V]

V_{CN} =

V_{AN} ∠ 120^{\circ}

[V]

이다)

회로이론

① $3 \times ∣ V ∣ ∠ - 120^{\circ}$
② $2 \times ∣ V ∣ ∠ - 150^{\circ}$
③ $2 \times ∣ V ∣ ∠ - 120^{\circ}$
④ $3 \times ∣ V ∣ ∠ - 150^{\circ}$

정답 보기

정답 ① · 해설 보기

16.

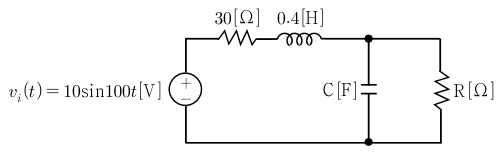

다음 회로에서

R

과

C

로 구성된 병렬임피던스에 최대전력이 전달되도록 하는

R [Ω]

과

C [F]

는?

회로이론

① $R = \frac{250}{3}, C = \frac{4}{25 , 000}$
② $R = \frac{3}{250}, C = \frac{4}{25 , 000}$
③ $R = \frac{3}{250}, C = \frac{4}{2 , 500}$
④ $R = \frac{250}{3}, C = \frac{4}{2 , 500}$

정답 보기

정답 ① · 해설 보기

17.

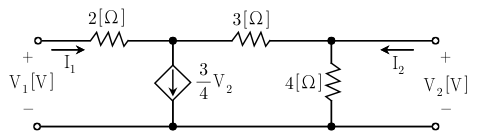

다음 회로의 임피던스(Z) 파라미터 행렬 구성 요소 중,

Z_{11} + Z_{21}

을 옳게 나타낸 것은?

회로이론

① $\frac{11}{4}$
② $\frac{14}{4}$
③ $\frac{17}{4}$
④ $\frac{19}{4}$

정답 보기

정답 ④ · 해설 보기

18.

다음 자기결합회로(단권변압기)에서 인덕터

L_{1}

과

L_{2}

에 강하되는 전압

V_{L_{1}} [V]

과

V_{L_{2}} [V]

는? (단,

w M = 20 [Ω],

w L_{1} = 30 [Ω],

w L_{2} = 40 [Ω]

이다)

V_{L_{1}}

V_{L_{2}}

회로이론

① $j 50 I_{1} + j 20 I_{2}$ $j 60 I_{1} - j 40 I_{2}$
② $j 50 I_{1} - j 20 I_{2}$ $j 60 I_{1} - j 40 I_{2}$
③ $j 70 I_{1} + j 20 I_{2}$ $j 50 I_{1} - j 40 I_{2}$
④ $j 70 I_{1} - j 20 I_{2}$ $j 50 I_{1} - j 40 I_{2}$

정답 보기

정답 ② · 해설 보기

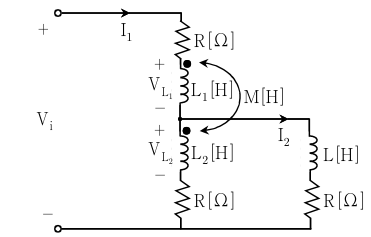

19.

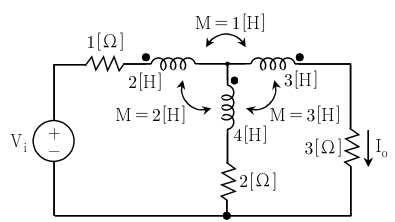

다음과 같이 상호인덕턴스(

M

)를 포함한 유도결합 회로에서, 입력전압

V_{i} [V]

에 대한 출력전류

I_{o} [A]

의 전달함수

\frac{I _{o} ( s )}{V _{i} ( s )}

는?

회로이론

① $\frac{- ( 10 s + 2 )}{30 s ^{2} + 49 s + 11}$
② $\frac{( 10 s + 2 )}{30 s ^{2} + 49 s + 11}$
③ $\frac{- 3 ( 10 s + 2 )}{30 s ^{2} + 49 s + 11}$
④ $\frac{3 ( 10 s + 2 )}{30 s ^{2} + 49 s + 11}$

정답 보기

정답 ② · 해설 보기

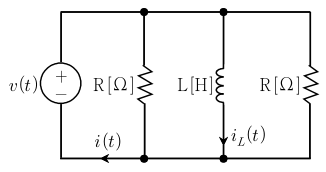

20.

다음 회로에서

t > 0

일 때, 전압

v (t)

와 전류

i (t)

는 각각

v (t) = 2 e^{- 20 t} [V]

i (t) = - 0.5 e^{- 20 t} - 2.5 [A]

이다. 인덕터의 초기전류가

i_{L} (0) = - 3.5 [A]

일 때, 인덕턴스

L [H]

과 저항

R [Ω]

은?

회로이론

① $L$ ＝ 0.1, $R$ ＝ 4
② $L$ ＝ 0.2, $R$ ＝ 4
③ $L$ ＝ 0.1, $R$ ＝ 8
④ $L$ ＝ 0.2, $R$ ＝ 8

정답 보기

정답 ③ · 해설 보기
