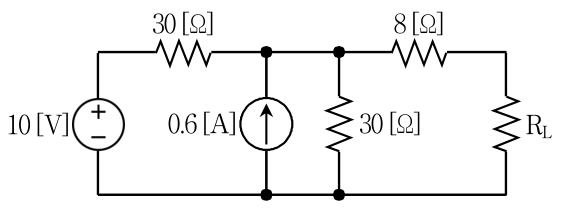

다음 회로에서 저항 R_L에 최대전력을 전달하기 위한 R_L [Ω]은?

회로이론

①19
②21
③23
④25

정답 보기

정답 ③ · 해설 보기

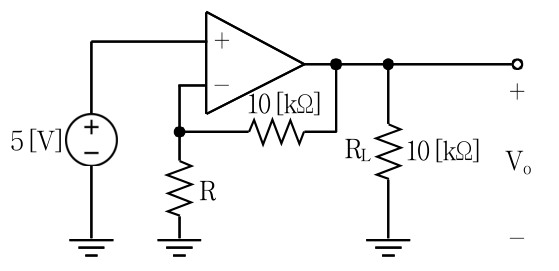

다음 회로에서 저항 R_L에서 소모되는 전력이 10 [mW]일 때, 저항 R [kΩ]은? (단, 연산증폭기는 이상적이다)

회로이론

①10
②15
③20
④25

정답 보기

정답 ① · 해설 보기

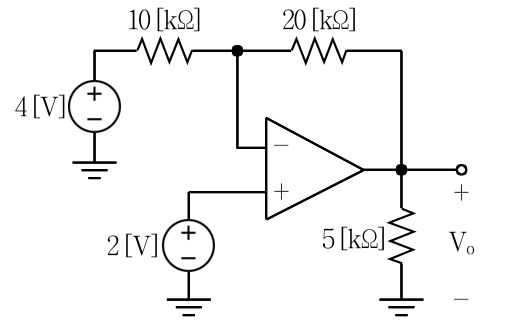

다음 회로에서 출력전압 V_o [V]는? (단, 연산증폭기는 이상적이다)

회로이론

①－5
②－4
③－3
④－2

정답 보기

정답 ④ · 해설 보기

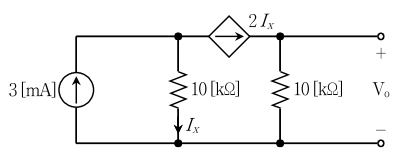

다음 회로에서 출력전압 V_o [V]는?

회로이론

①5
②10
③15
④20

정답 보기

정답 ④ · 해설 보기

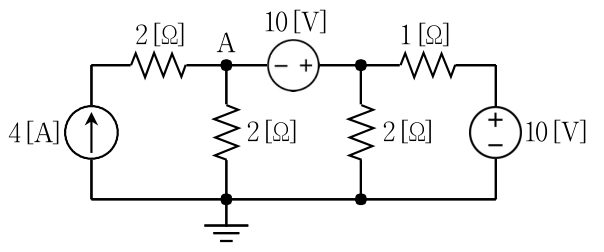

다음 회로에서 A노드의 전압 V_A [V]는?

회로이론

①－2.5
②－0.5
③1.5
④4.5

정답 보기

정답 ② · 해설 보기

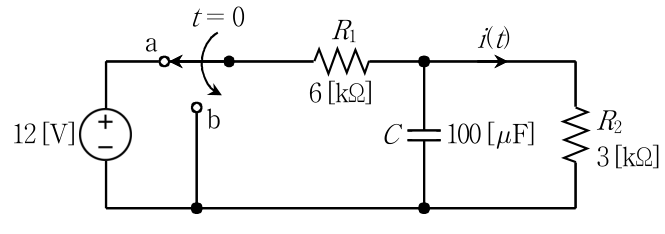

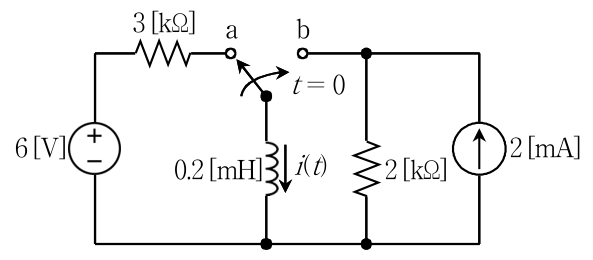

다음 회로에서 t < 0에서 정상상태에 도달하였다. t ＝ 0인 순간에 스위치가 점 a에서 점 b로 연결되었을 때, t > 0에서 전류 i(t) [mA]는?

회로이론

① $4 e^{- 5 t}$
② $\frac{4}{3} e^{- 5 t}$
③ $4 e^{- 0.2 t}$
④ $\frac{4}{3} e^{- 0.2 t}$

정답 보기

정답 ② · 해설 보기

다음 회로에서 t < 0에서 정상상태에 도달하였다. t ＝ 0인 순간에 스위치가 점 a에서 점 b로 연결되었을 때, t > 0에서 전류 i(t) [mA]는?

회로이론

①2
②2e^-^t
③10e^-10^t
④10e^-^t^/10

정답 보기

정답 ① · 해설 보기

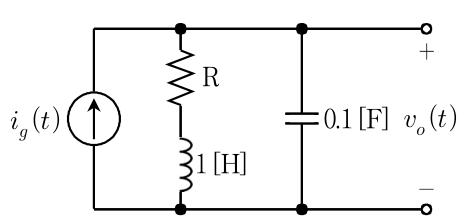

다음 회로의 전달함수가

H (s) = \frac{V _{o} ( s )}{I _{g} ( s )} = \frac{10 s + 20}{s ^{2} + 2 s + 10}

일 때, 저항 R [Ω]은?

회로이론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기

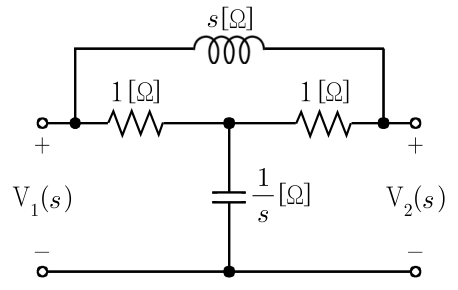

다음 회로의 전달함수

H (s) = \frac{V _{2} ( s )}{V _{1} ( s )}

는?

회로이론

① $\frac{s + 2}{s ^{2} + 2 s + 2}$
② $\frac{2 s + 2}{s ^{2} + 2 s + 2}$
③ $\frac{2 s + 1}{s ^{2} + 2 s + 2}$
④ $\frac{s + 1}{s ^{2} + 2 s + 2}$

정답 보기

정답 ② · 해설 보기

10.

다음 회로의 전달함수는

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )} = \frac{2 s ^{2}}{s ^{2} + 8 s + 15}

이다.

v_{i} (t) = u (t)

[V]일 때, t > 0에서 전압

v_{o} (t)

[V]는? (단,

u (t)

는 단위 계단함수이다)

회로이론

① $- 3 e^{- 3 t} + 5 e^{- 5 t}$
② $5 e^{- 3 t} - 3 e^{- 5 t}$
③ $3 e^{- 3 t} - 5 e^{- 5 t}$
④ $- 5 e^{- 3 t} + 3 e^{- 5 t}$

정답 보기

정답 ① · 해설 보기

11.

임의의 회로에서 부하임피던스

Z = 30∠ - 60^{\circ}

[Ω]의 양단에

v (t) = 120 cos (ω t)

[V]의 전압이 인가될 때, 임피던스

Z

에서 소모되는 평균전력[W]은?

회로이론

①30
②60
③90
④120

정답 보기

정답 ④ · 해설 보기

12.

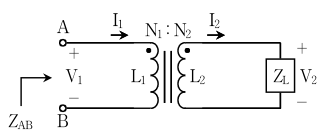

다음 회로에서 Z_AB를 Z_L을 이용하여 표현한 것으로 옳은 것은? (단, 변압기는 이상적이며, N₁, N₂는 1차와 2차 코일 권선수이다)

회로이론

①
Z_AB ＝ (N₁N₂)Z_L
②
Z_AB ＝ (N₂N₁)Z_L
③
Z_AB ＝ (N₁N₂)²Z_L
④
Z_AB ＝ (N₂N₁)²Z_L

정답 보기

정답 ③ · 해설 보기

13.

다음 회로에서 임피던스 파라미터 중 Z₂₁ [Ω]은?

회로이론

①2
②4
③8
④14

정답 보기

정답 ① · 해설 보기

14.

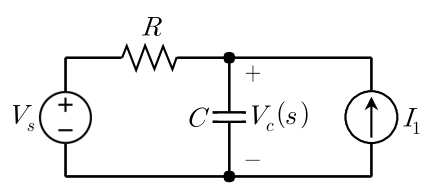

다음 회로에서

V_{c} (s) = \frac{2 ( s + \frac{5}{2} )}{s ( s + 1 )}

일 때, 정상상태(t → ∞)에서 전압

v_{c} (t)

[V]는?

회로이론

①1
②2
③2.5
④5

정답 보기

정답 ④ · 해설 보기

15.

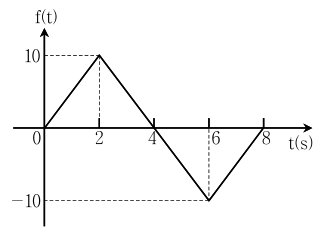

다음 함수 f(t)에 대한 라플라스변환 F(s)는?

회로이론

① $\frac{5 [ 1 - 2 e ^{- 2 s} + 2 e ^{- 6 s} - e ^{- 8 s} ]}{s}$
② $\frac{5 [ 1 - 4 e ^{- 2 s} + 4 e ^{- 6 s} - e ^{- 8 s} ]}{s}$
③ $\frac{5 [ 1 - 2 e ^{- 2 s} + 2 e ^{- 6 s} - e ^{- 8 s} ]}{s ^{2}}$
④ $\frac{5 [ 1 - 4 e ^{- 2 s} + 4 e ^{- 6 s} - e ^{- 8 s} ]}{s ^{2}}$

정답 보기

정답 ③ · 해설 보기

16.

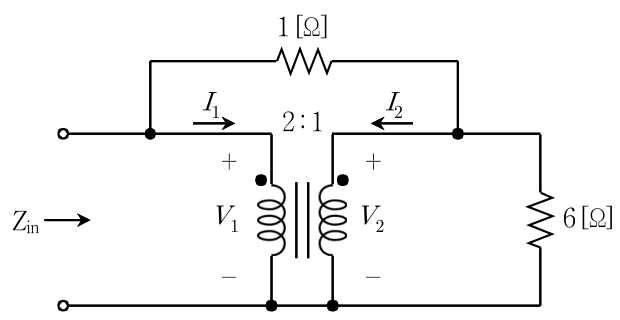

다음 회로에서 입력 임피던스 Z_in [Ω]은? (단, 변압기는 이상적이다)

회로이론

① $\frac{6}{7}$
② $\frac{12}{7}$
③ $\frac{24}{7}$
④ $\frac{48}{7}$

정답 보기

정답 ③ · 해설 보기

17.

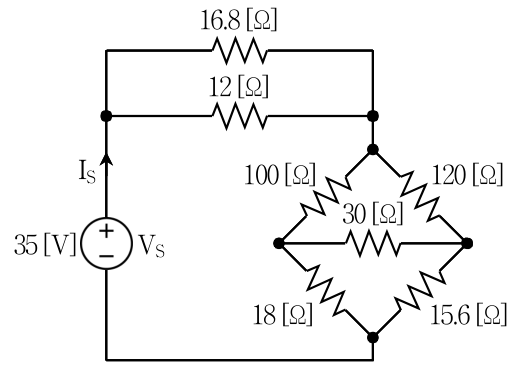

다음 회로에서 전원 V_S에서 공급되는 전류 I_S [A]와 전력 P_S [W]는?

I_S [A] P_S [W]

회로이론

①0.5 17.5
②1.0 17.5
③1.0 35.0
④2.0 70.0

정답 보기

정답 ① · 해설 보기

18.

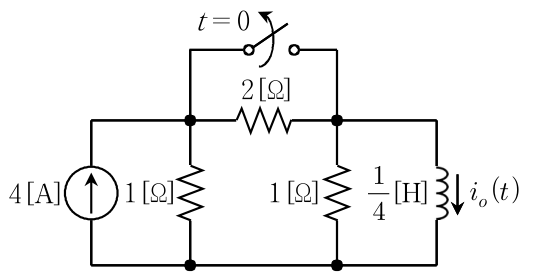

다음 회로에서 t < 0에서 정상상태에 도달하였다. t ＝ 0인 순간에 스위치를 열었을 때, t > 0에서 전류

i_{o} (t)

[A]는?

회로이론

① $\frac{4}{3} (1 + 2 e^{- 3 t})$
② $\frac{4}{3} (1 - 2 e^{- 3 t})$
③ $\frac{4}{3} (1 + 2 e^{- \frac{t}{3}})$
④ $\frac{4}{3} (1 - 2 e^{- \frac{t}{3}})$

정답 보기

정답 ① · 해설 보기

19.

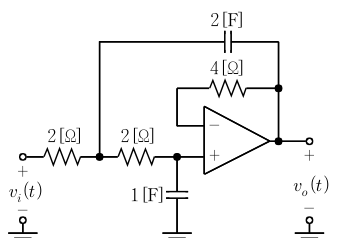

다음 회로에서 전달함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

는? (단, 연산증폭기는 이상적이다)

회로이론

① $\frac{1}{8 s ^{2} + s + 1}$
② $\frac{1}{8 s ^{2} + 2 s + 1}$
③ $\frac{1}{8 s ^{2} + 4 s + 1}$
④ $\frac{1}{8 s ^{2} + 8 s + 1}$

정답 보기

정답 ③ · 해설 보기

20.

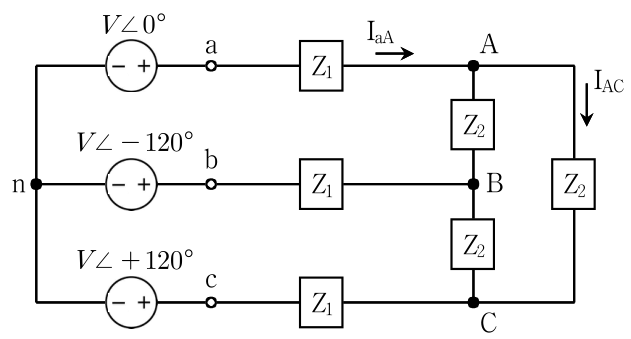

다음 회로에서 전류 I_aA

= I∠ θ

[A]일 때, 전류 I_AC [A]는?

회로이론

① $\frac{I}{3} ∠ θ + 15 0^{\circ}$
② $\frac{I}{3} ∠ θ - 3 0^{\circ}$
③ $3 I ∠ θ - 3 0^{\circ}$
④ $3 I ∠ θ + 15 0^{\circ}$

정답 보기

정답 ② · 해설 보기
