9급 국가직 건축구조 2008년 기출문제

시행 2008-04-12 · 책형 안 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2008 9급 국가직 전과목

철근콘크리트 슬래브 구조에서 기둥과 기둥 사이에 보를 사용하지 않고, 지판에 의해 기둥이 직접 바닥을 지지하므로 내부공간을 효율적으로 이용할 수 있는 구조는?

건축구조

①합성슬래브 구조
②프리캐스트 슬래브 구조
③중공슬래브 구조
④플랫슬래브 구조

정답 보기

정답 ④ · 해설 보기

목구조에 대한 설명으로 옳지 않은 것은?

건축구조

①이음 : 2개의 목재를 길이방향으로 접합하는 방법
②장부맞춤 : 한쪽 목재에는 구멍을 파고, 다른 목재에는 돌출부를 만들어 두 목재를 접합하는 방법
③쪽매 : 꺾쇠나 뒤벨, ㄱ자쇠 등으로 목재의 이음매를 보강하는 방법
④맞춤 : 2개의 목재를 서로 직각 또는 경사지게 접합하는 방법

정답 보기

정답 ③ · 해설 보기

대공간 장스팬 구조에 대한 설명으로 옳지 않은 것은?

건축구조

①반구형돔 지붕구조에 연직하중이 작용하면 하부링에는 주로 압축력이 발생한다.
②케이블구조에서 자중에 의한 처짐 형상은 현수선이 된다.
③이중 공기막 구조는 막 사이의 공기압으로 외력에 저항하는 구조이다.
④케이블구조에서 케이블은 인장력에만 저항하고 압축 및 휨에 저항하지 못한다.

정답 보기

정답 ① · 해설 보기

콘크리트 충전강관(CFT) 구조에 대한 설명으로 옳지 않은 것은?

건축구조

①각형 충전강관 구조가 원형 충전강관 구조보다 콘크리트 구속효과가 크다.
②충전된 콘크리트가 강관의 국부좌굴에 효율적으로 저항하게 한다.
③철근콘크리트 기둥과 비교하여 단면크기가 감소되어 건축 계획면에서 효율적이다.
④철근콘크리트 기둥과 비교하여 강한 지진에 저항하는데 필요한 부재의 인성도가 크다.

정답 보기

정답 ① · 해설 보기

다음 석재 중 개구부 쌓기와 가장 관련성이 없는 것은?

건축구조

①인방돌
②문지방돌
③창대돌
④두겁돌

정답 보기

정답 ④ · 해설 보기

다음 중 지진력 저항시스템에 대한 설계계수에서 반응수정계수(R) 값이 가장 작은 전단벽은?

건축구조

①철근콘크리트 전단벽
②철근보강 조적 전단벽
③무보강 조적 전단벽
④철골 강판 전단벽

정답 보기

정답 ③ · 해설 보기

폭이 3 cm이고 높이가 4 cm인 직사각형 단면에 있어서 단면 중심에 대한 단면극2차모멘트(I_p) 값은?

건축구조

①0 cm⁴
②9 cm⁴
③16 cm⁴
④25 cm⁴

정답 보기

정답 ④ · 해설 보기

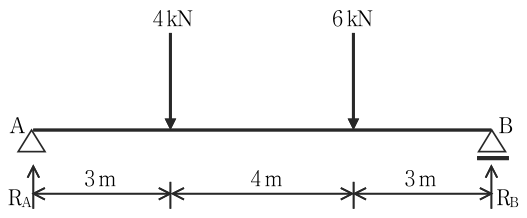

아래 그림과 같은 단순보에서 집중하중에 의한 B점의 수직반력(R_B)값은?

(단, 자중은 무시한다)

건축구조

①4.6 kN
②5.4 kN
③6.0 kN
④10.0 kN

정답 보기

정답 ② · 해설 보기

아래 그림과 같이 일단 자유, 타단 고정인 길이

L

인 압축력을 받는 장주의 탄성좌굴하중 (

P_{cr}

) 값은?

(단,

E

는 탄성계수,

I

는 단면2차모멘트이다)

건축구조

① $\frac{( π ^{2} E I )}{4 L ^{2}}$
② $\frac{( π ^{2} E I )}{L ^{2}}$
③ $\frac{( π ^{2} E I )}{0.49 L ^{2}}$
④ $\frac{( π ^{2} E I )}{0.25 L ^{2}}$

정답 보기

정답 ① · 해설 보기

10.

인장철근량 A_s ＝ 2100 mm²인 직사각형 단근보의 단면에서 강도설계법에 의해서 설계강도를 구할 때, 압축측 연단에서 중립축까지의 거리(c)의 값은?

(단, 콘크리트 설계 기준강도 f_ck ＝ 21 MPa, 철근의 항복강도 f_y ＝ 300 MPa, 보 단면의 폭 b ＝ 300 mm, 유효깊이 d ＝ 600 mm)

건축구조

①117.6 mm
②138.4 mm
③156.8 mm
④180.9 mm

정답 보기

정답 ② · 해설 보기

11.

지름이 30 cm인 기성콘크리트 말뚝으로 기초를 형성할 때 말뚝과 말뚝의 중심간격으로 알맞은 것은?

건축구조

①60 cm 이상
②65 cm 이상
③70 cm 이상
④75 cm 이상

정답 보기

정답 ④ · 해설 보기

12.

다음 중 지진에 가장 강한 조적식 구조는?

건축구조

①내화 벽돌조
②보강 블록조
③화강암 석조
④시멘트 벽돌조

정답 보기

정답 ② · 해설 보기

13.

속이 빈 콘크리트 구조체를 지상에 설치하고 사람이 그 속에 들어가서 밑바닥 흙을 파 올림으로써, 콘크리트 구조체를 땅속에 침하시켜 매설하는 공법은?

건축구조

①어스드릴공법
②베노토공법
③케이슨공법
④이코스공법

정답 보기

정답 ③ · 해설 보기

14.

통나무 또는 각재를 가로 겹쳐서 우물정(井)자 짜임으로 해서 외벽을 구성하는 구조는?

건축구조

①건식구조
②귀틀집구조
③목골구조
④집성재구조

정답 보기

정답 ② · 해설 보기

15.

목구조의 접합에서 주로 전단력에 저항하기 위한 목적으로 사용되는 보강철물은?

건축구조

①볼트
②띠쇠
③꺾쇠
④뒤벨

정답 보기

정답 ④ · 해설 보기

16.

H형강의 단면 치수표시법인 ‘H － A × B × t₁ × t₂’에서 각 부분의 부재 명칭이 모두 바르게 연결된 것은?

	H	A	B	t₁	t₂
①	강재의 종류	플랜지의 폭	형강의 높이	플랜지의 두께	웨브의 두께
②	강재의 종류	형강의 높이	플랜지의 폭	웨브의 두께	플랜지의 두께
③	강재의 종류	플랜지의 폭	형강의 높이	웨브의 두께	플랜지의 두께
④	강재의 종류	형강의 높이	플랜지의 폭	플랜지의 두께	웨브의 두께

건축구조

①①
②②
③③
④④

정답 보기

정답 ② · 해설 보기

17.

철근콘크리트 기둥에서 주근의 좌굴을 방지하고 수평력에 대한 전단력을 부담하는 역할을 하는 철근은?

건축구조

①휨철근
②늑근
③띠철근
④배력근

정답 보기

정답 ③ · 해설 보기

18.

강재 단면에서 압축력을 받는 판요소를 콤팩트요소와 비콤팩트요소로 분류하는 기준은?

건축구조

①압축력의 크기
②판폭두께비
③단면 형상
④구멍의 존재 여부

정답 보기

정답 ② · 해설 보기

19.

다음 중 철골구조 볼트접합시 볼트구멍의 지름으로 가장 적절한 것은?

(단, d는 볼트지름이다)

건축구조

①d ＋ 2.0 mm
②d ＋ 1.5 mm
③d ＋ 1.0 mm
④d ＋ 0.5 mm

정답 보기

정답 ④ · 해설 보기

20.

조적식 구조에서 벽돌쌓기에 대한 설명으로 옳지 않은 것은?

(단, B는 벽돌 한 장의 길이이다)

건축구조

①화란식쌓기와 영식쌓기는 길이쌓기와 마구리쌓기를 번갈아하는 것은 같으나 통줄눈을 막기 위해 화란식쌓기는 마구리쌓기 켜의 끝장 옆에 반절이나 이오토막을 쓰고, 영식쌓기는 벽의 끝과 모서리에서 길이쌓기 첫 장에 칠오토막을 쓰는 것이 다르다.
②내쌓기는 2켜씩 할 때에는 1/4 B 정도 내밀고, 1켜씩 할 때에는 1/8 B 정도 내밀며, 맨 위는 2켜 내쌓기로 한다. 내미는 정도는 2 B를 한도로 한다.
③공간쌓기는 건축물의 외벽을 이중으로 쌓는 것이며, 일반적으로 바깥벽을 주벽체로하고 안쪽 부벽체는 반장쌓기로 한다.
④하루쌓기의 높이는 1.2 m(18 켜 정도)를 표준으로 하고 최고 1.5 m(22 켜) 이내로 하며, 연속되는 벽의 하루 작업을 마무리 할 때에는 층단들여쌓기로 한다.

정답 보기

정답 ① · 해설 보기
