9급 국가직 전기기기 2024년 기출문제

주파수가 60 [Hz]이고 극수가 4인 유도전동기가 1,728 [rpm]으로 회전하고 있을 때, 슬립은?

직류전동기의 속도제어에 대한 설명으로 옳지 않은 것은?

동기발전기의 병렬운전 조건에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 기전력의 위상이 같을 것

ㄴ. 기전력의 크기가 같을 것

ㄷ. 발전기의 용량이 같을 것

ㄹ. 기전력의 주파수가 같을 것

직류기의 전기자 권선법에 대한 설명으로 옳은 것은?

정격용량이 10 [kVA]인 이상변압기(ideal transformer)의 1차측 정격전압이 5 [kV]이고 2차측 정격전압이 100 [V]일 때, 2차측의 정격전류[A]는?

3상 원통형(비철극기) 동기발전기의 전기자반작용에 대한 설명으로 옳지 않은 것은?

철심의 단면적이 0.05 [m²]인 단상변압기의 1차측 전압은 1,332 [V], 주파수는 50 [Hz]이다. 철심의 최대자속밀도가 1.2 [T]일 때, 2차측에 199.8 [V]의 유도전압을 발생하려면 2차측 권선의 턴수는? (단, 철심에서 외부로의 누설 자속은 무시한다)

동기전동기의 위상특성곡선(V곡선)에 대한 설명으로 옳지 않은 것은?

농형유도전동기는 심구효과를 어느 정도 이용하는지에 따라 몇 가지 유형으로 나누어진다. 대표적으로 NEMA 분류법에서는 농형유도전동기를 A, B, C, D의 4가지 설계 유형으로 나누고 있다. 각 설계 유형에 대한 설명으로 옳지 않은 것은?

전부하에서 슬립 0.08로 회전하고 있는 3상 유도전동기가 있다. 전동기의 1차 입력이 115 [kW]일 때 다음 설명으로 옳지 않은 것은? (단, 전동기의 철손 및 1차 동손의 합은 15 [kW]이고, 기계손 및 표유부하손은 무시한다)

4극 단중 중권 직류기가 1,200 [rpm]의 속도로 회전할 때 생성되는 유기기전력[V]은? (단, 매극당 유효자속이 0.01 [Wb]이고, 전기자 총도체수는 150이다)

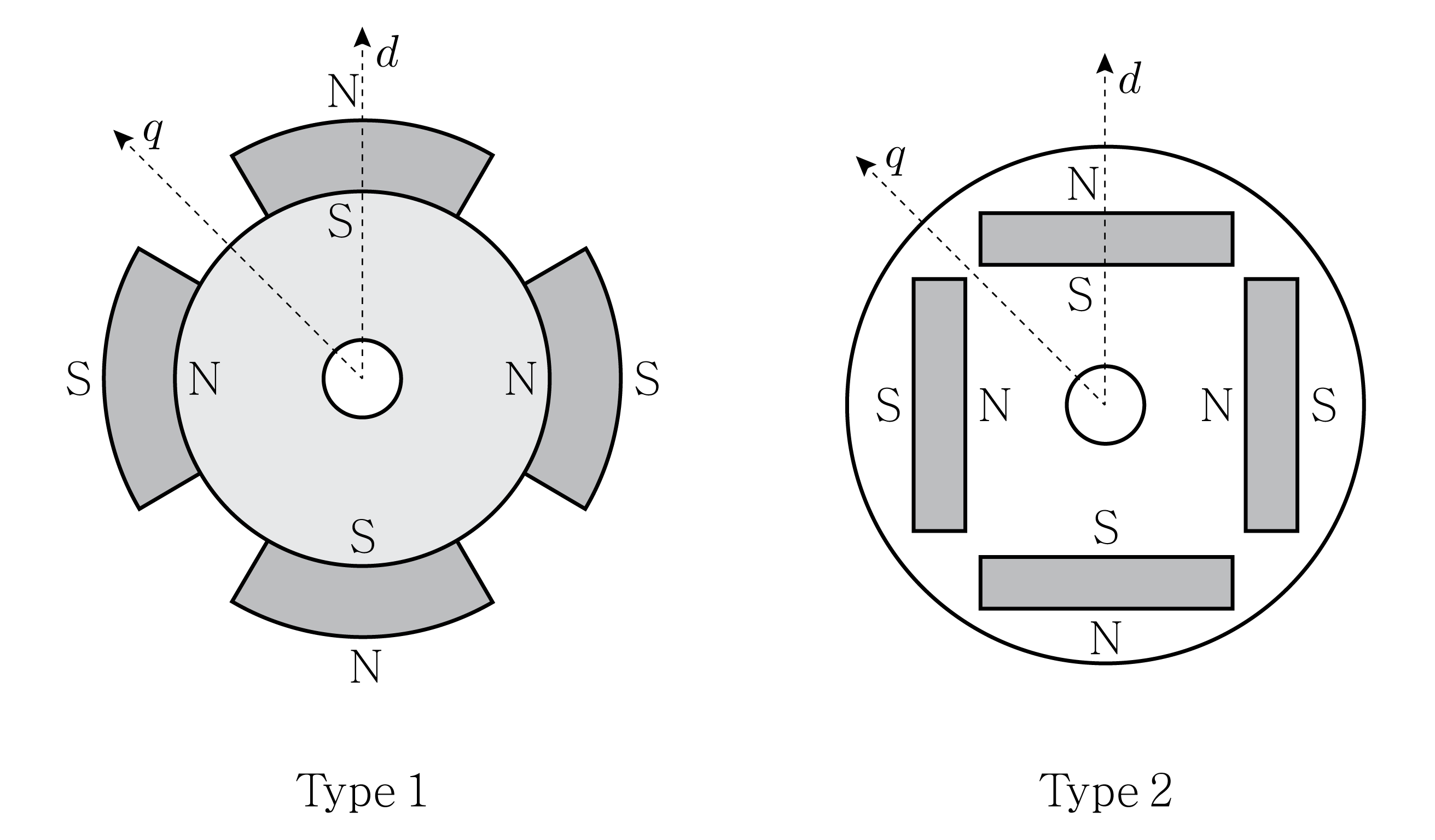

그림과 같은 두 가지 회전자 타입의 영구자석 동기전동기에 대한 설명으로 옳지 않은 것은?

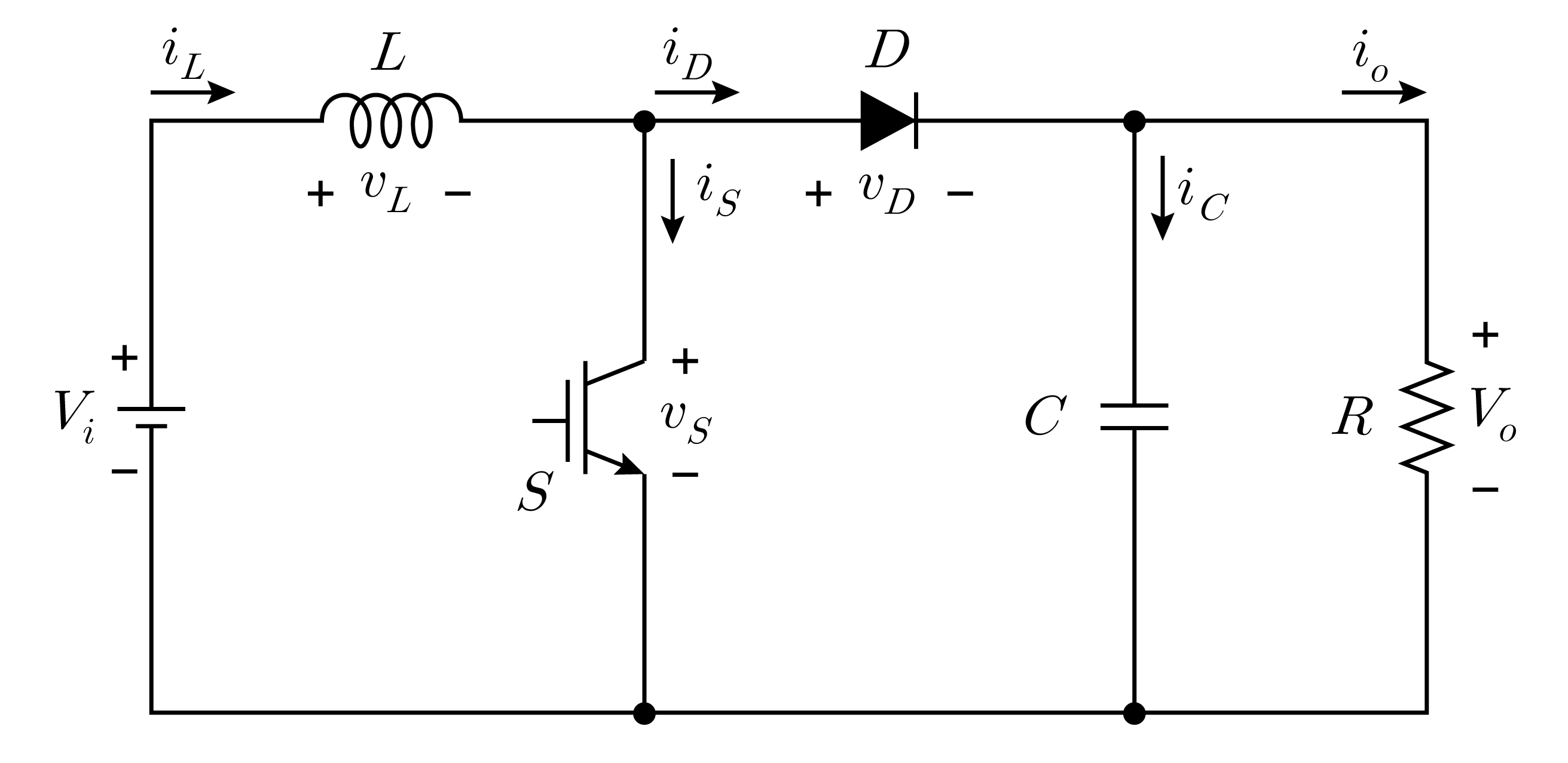

그림과 같은 컨버터회로에서 입력전압 $V_i=100$ [V]이고 듀티비(duty ratio)가 0.5일 때, 출력전압 $V_o$ [V]는? (단, 모든 소자는 이상적으로 동작하고, 커패시턴스 $C$와 인덕턴스 $L$은 충분히 크다고 가정한다)

전력용 반도체 스위치 중 턴온(turn-on) 제어는 가능하나 턴오프(turn-off) 제어는 불가능한 소자는?

다음 중 정격 토크에 대한 기동토크비가 가장 작은 단상유도전동기는?

단자전압 220 [V], 전기자저항 0.2 [Ω]인 직류분권발전기의 회전수가 1,200 [rpm]일 때, 전기자전류는 100 [A]이다. 이 발전기의 단자전압과 전기자전류를 기존과 동일한 값으로 하여 전동기로 운전할 때의 회전수[rpm]는? (단, 전기자반작용에 의한 전압강하와 브러시의 접촉에 의한 전압강하는 무시한다)

10 [kVA], 1,000/100 [V] 변압기에서 1차측으로 환산한 등가 임피던스가 $3+j4$ [Ω]일 때 이 변압기의 %리액턴스 강하[%]는?

변압기에 사용되는 절연유의 요구 특성으로 옳지 않은 것은?

2,500 [rpm]의 정격속도를 가진 유도전동기로 팬(Fan)을 1,000 [rpm]의 속도로 구동하고 있다. 이 팬의 속도를 2,000 [rpm]으로 증가시킬 때 유도전동기의 출력은 속도 1,000 [rpm]일 때보다 몇 배로 증가해야 하는가? (단, 팬은 정상 상태로 구동하고 있다)

전력변환기에 대한 설명으로 옳지 않은 것은?
