9급 국가직 전기이론 2018년 기출문제

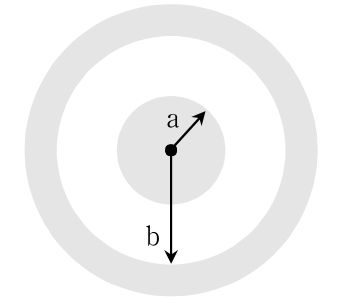

다음 그림은 내부가 빈 동심구 형태의 콘덴서이다. 내구와 외구의 반지름 a, b를 각각 2배 증가시키고 내부를 비유전율 ${ϵ}_r$ ＝ 2인 유전체로 채웠을 때, 정전용량은 몇 배로 증가하는가?

선간전압 300 [V]의 3상 대칭전원에 $\Delta$결선 평형부하가 연결되어 역률이 0.8인 상태로 720 [W]가 공급될 때, 선전류[A]는?

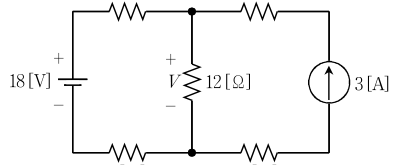

다음 회로에서 12 [Ω] 저항의 전압 V [V]는?

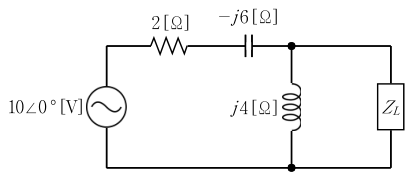

다음 회로에서 부하임피던스 Z_L에 최대전력이 전달되기 위한 Z_L [Ω]은?

부하에 인가되는 비정현파 전압 및 전류가 다음과 같을 때, 부하에서 소비되는 평균전력[W]은?

$\begin{array}{r}v(t)=100+80\sin \omega t+60\sin (3\omega t-30{}^{\circ })\\ +40\sin (7\omega t+60{}^{\circ })[\mathrm{V}]\end{array}$

$\begin{array}{r}i(t)=40+30\cos (\omega t-30{}^{\circ })\\ +20\cos (5\omega t+60{}^{\circ })+10\cos (7\omega t-30{}^{\circ })[\mathrm{A}]\end{array}$

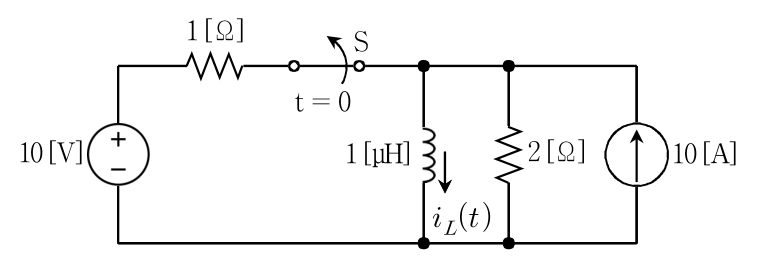

다음 회로에서 오랜 시간 닫혀있던 스위치 S가 t ＝ 0에서 개방된 직후에 인덕터의 초기전류 $i_L(0^{+})$[A]는?

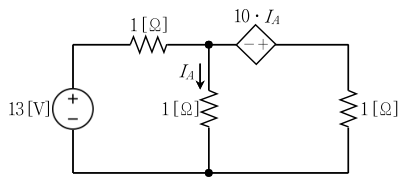

다음 직류회로에서 전류 I_A [A]는?

단면적이 1 [cm²]인 링(Ring)모양의 철심에 코일을 균일하게 500회 감고 600 [mA]의 전류를 흘렸을 때 전체 자속이 0.2 [μWb]이다. 같은 코일에 전류를 2.4 [A]로 높일 경우 철심에서의 자속밀도[T]는? (단, 기자력(MMF)과 자속은 비례관계로 가정한다)

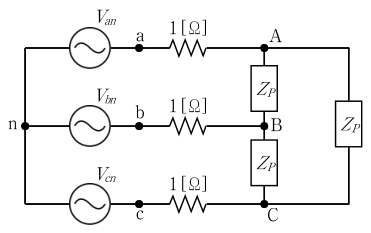

다음 평형(전원 및 부하 모두) 3상회로에서 상전류 I_AB [A]는? (단, Z_P ＝ 6 ＋ j 9 [Ω], V_an ＝ 900 ∠ 0 ° [V]이다)

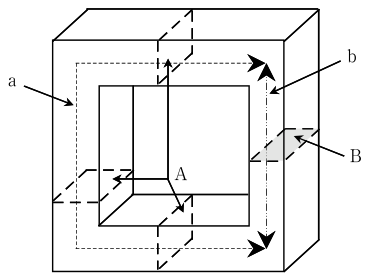

다음 그림과 같이 ${\mu }_r$ ＝ 50인 선형모드로 작용하는 페라이트 자성체의 전체 자기저항은? (단, 단면적 A ＝ 1 [m²], 단면적 B ＝ 0.5 [m²], 길이 a ＝ 10 [m], 길이 b ＝ 2 [m]이다)

선간전압 20 [kV], 상전류 6 [A]의 3상 Y결선되어 발전하는 교류발전기를 $\Delta$결선으로 변경하였을 때, 상전압 V_P [kV]와 선전류 I_L [A]은? (단, 3상 전원은 평형이며, 3상 부하는 동일하다)

V_P [kV] I_L [A]

전압이 10 [V], 내부저항이 1 [Ω]인 전지(E)를 두 단자에 n개 직렬접속하여 R과 2 R이 병렬접속된 부하에 연결하였을 때, 전지에 흐르는 전류 I가 2 [A]라면 저항 R [Ω]은?

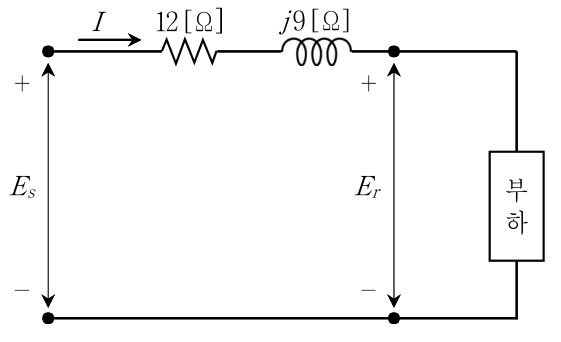

다음 회로는 뒤진 역률이 0.8인 300 [kW]의 부하가 걸려있는 송전선로이다. 수전단 전압 E_r ＝ 5,000 [V]일 때, 전류 I [A]와 송전단 전압 E_s [V]는?

I [A] E_s [V]

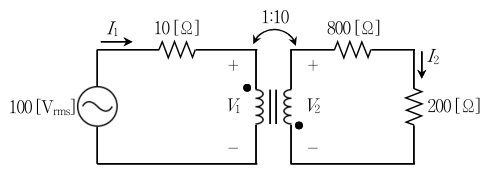

다음 그림과 같은 이상적인 변압기 회로에서 200 [Ω] 저항의 소비전력[W]은?

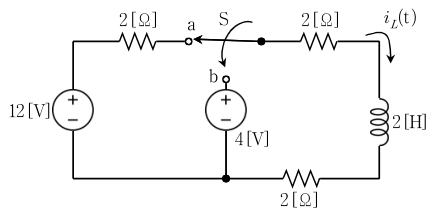

다음 회로에서 스위치 S가 충분히 오래 단자 a에 머물러 있다가 t ＝ 0에서 스위치 S가 단자 a에서 단자 b로 이동하였다. t > 0일 때의 전류 $i_L(\mathrm{t})$ [A]는?

R－L 직렬회로에서 10 [V]의 직류 전압을 가했더니 250 [mA]의 전류가 측정되었고, 주파수 $\omega$ ＝ 1000 [rad/sec], 10 [V]의 교류 전압을 가했더니 200 [mA]의 전류가 측정되었다. 이 코일의 인덕턴스[mH]는? (단, 전류는 정상상태에서 측정한다)

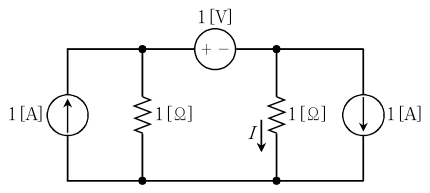

다음 직류회로에서 전류 I [A]는?

서로 다른 유전체의 경계면에서 발생되는 전기적 현상에 대한 설명으로 옳은 것은?

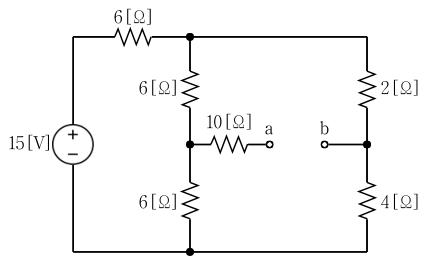

다음 회로에서 단자 a, b 간의 전압 V_ab [V]는?

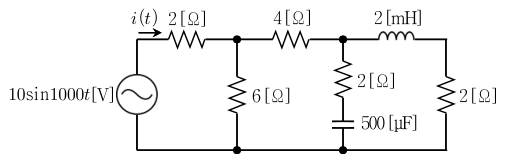

다음 교류회로가 정상상태일 때, 전류 $i(t)$[A]는?
