9급 국가직 전기이론 2021년 기출문제

전류원과 전압원의 특징에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 이상적인 전류원의 내부저항 r ＝ 1 [Ω]이다.

ㄴ. 이상적인 전압원의 내부저항 r ＝ 0 [Ω]이다.

ㄷ. 실제적인 전류원의 내부저항은 전원과 직렬 접속으로 변환할 수 있다.

ㄹ. 실제적인 전압원의 내부저항은 전원과 직렬 접속으로 변환할 수 있다.

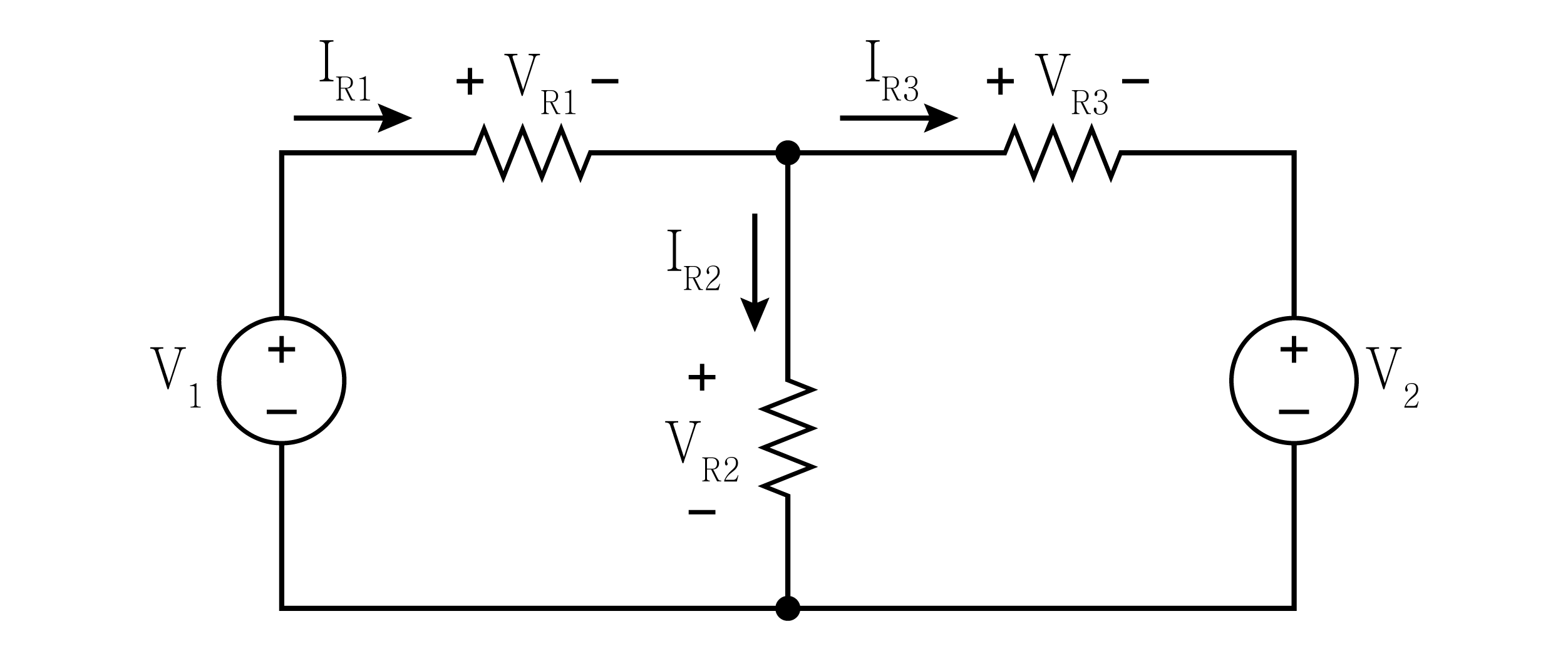

그림의 회로에 대한 설명으로 옳지 않은 것은?

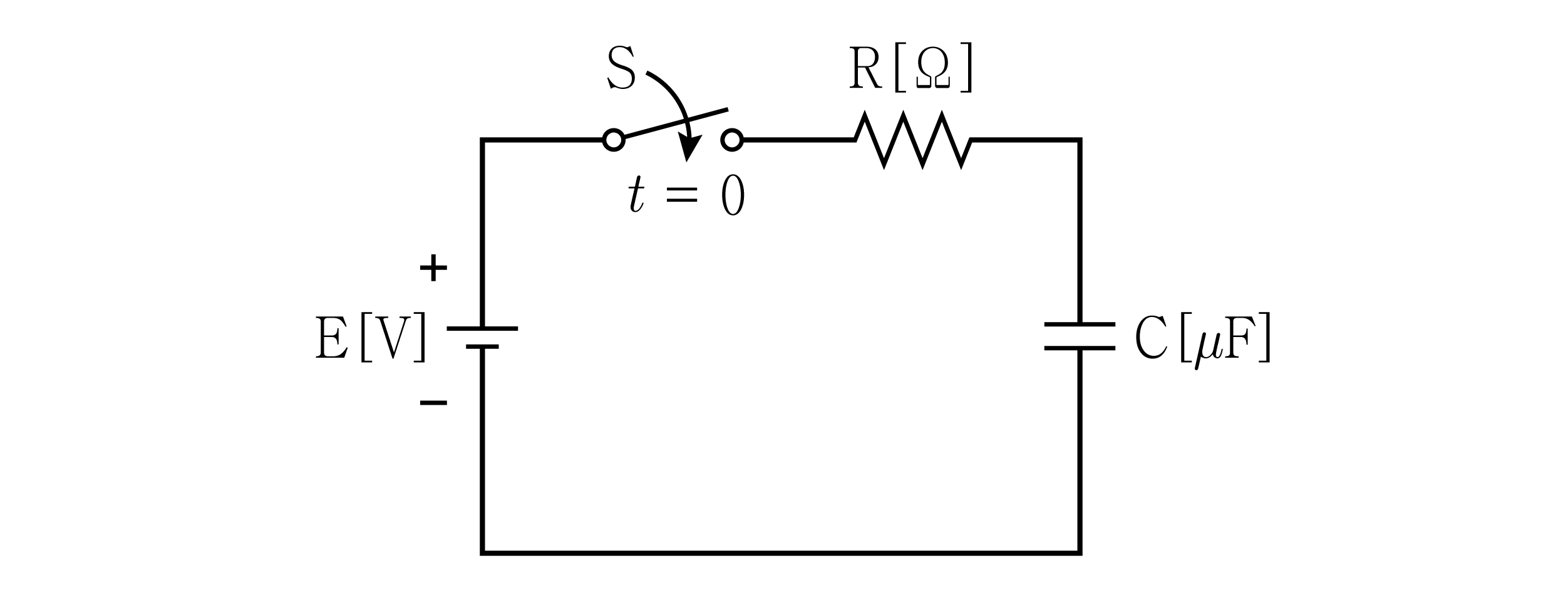

그림의 R－C 직렬회로에서 t ＝ 0 [s]일 때 스위치 S를 닫아 전압 E [V]를 회로의 양단에 인가하였다. t ＝ 0.05 [s]일 때 저항 R의 양단 전압이 10$e$^－10 [V]이면, 전압 E [V]와 커패시턴스 C [$\mu$F]는? (단, R ＝ 5,000 [Ω], 커패시터 C의 초기전압은 0 [V]이다)

E [V] C [$\mu$F]

전압 V ＝ 100 ＋ $j$10 [V]이 인가된 회로의 전류가 I ＝ 10 － $j$5 [A]일 때, 이 회로의 유효전력[W]은?

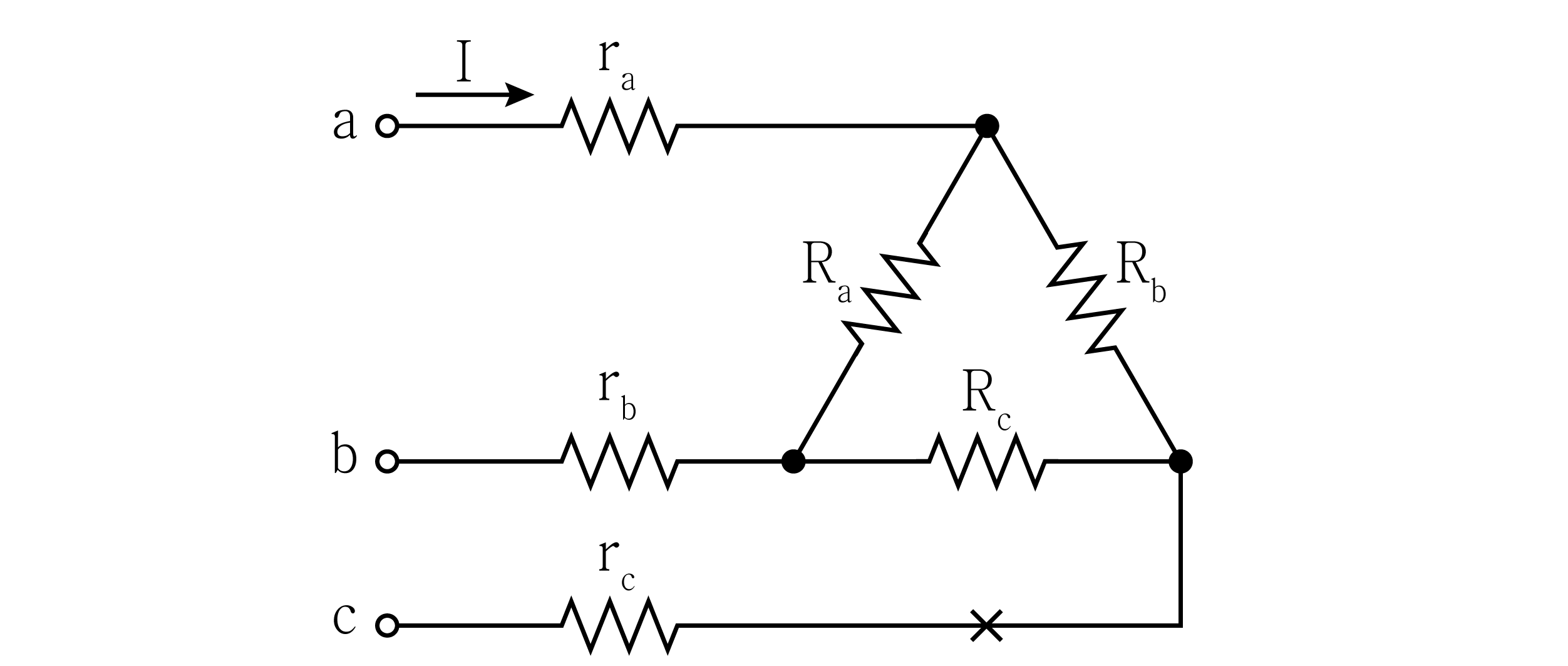

그림의 회로에서 평형 3상 $\Delta$결선의 $\times$표시된 지점이 단선되었다. 단자 a와 단자 b 사이에 인가되는 전압이 120 [V]일 때, 저항 r_a에 흐르는 전류 I [A]는? (단, R_a ＝ R_b ＝ R_c ＝ 3 [Ω], r_a ＝ r_b ＝ r_c ＝ 1 [Ω]이다)

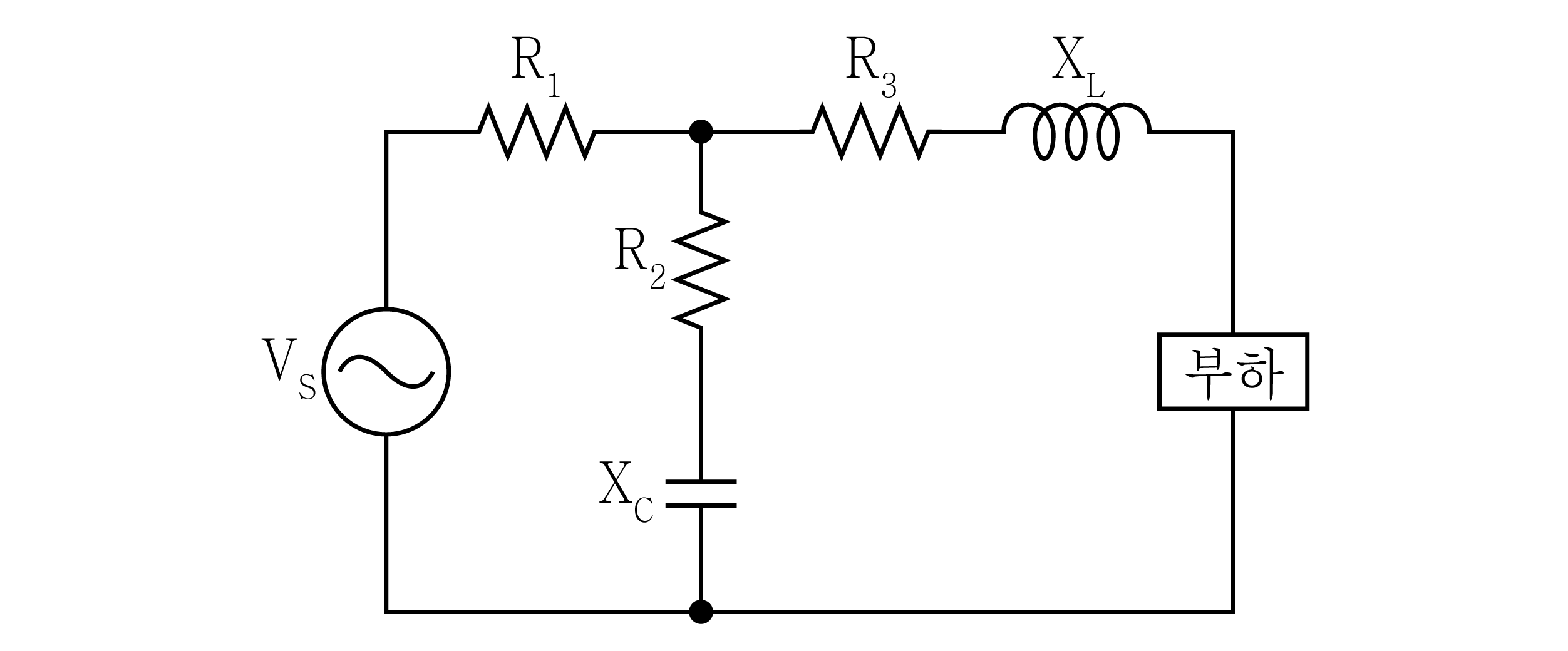

그림의 회로에서 부하에 최대전력이 전달되기 위한 부하 임피던스[Ω]는? (단, R₁ ＝ R₂ ＝ 5 [Ω], R₃ ＝ 2 [Ω], X_C ＝ 5 [Ω], X_L ＝ 6 [Ω]이다)

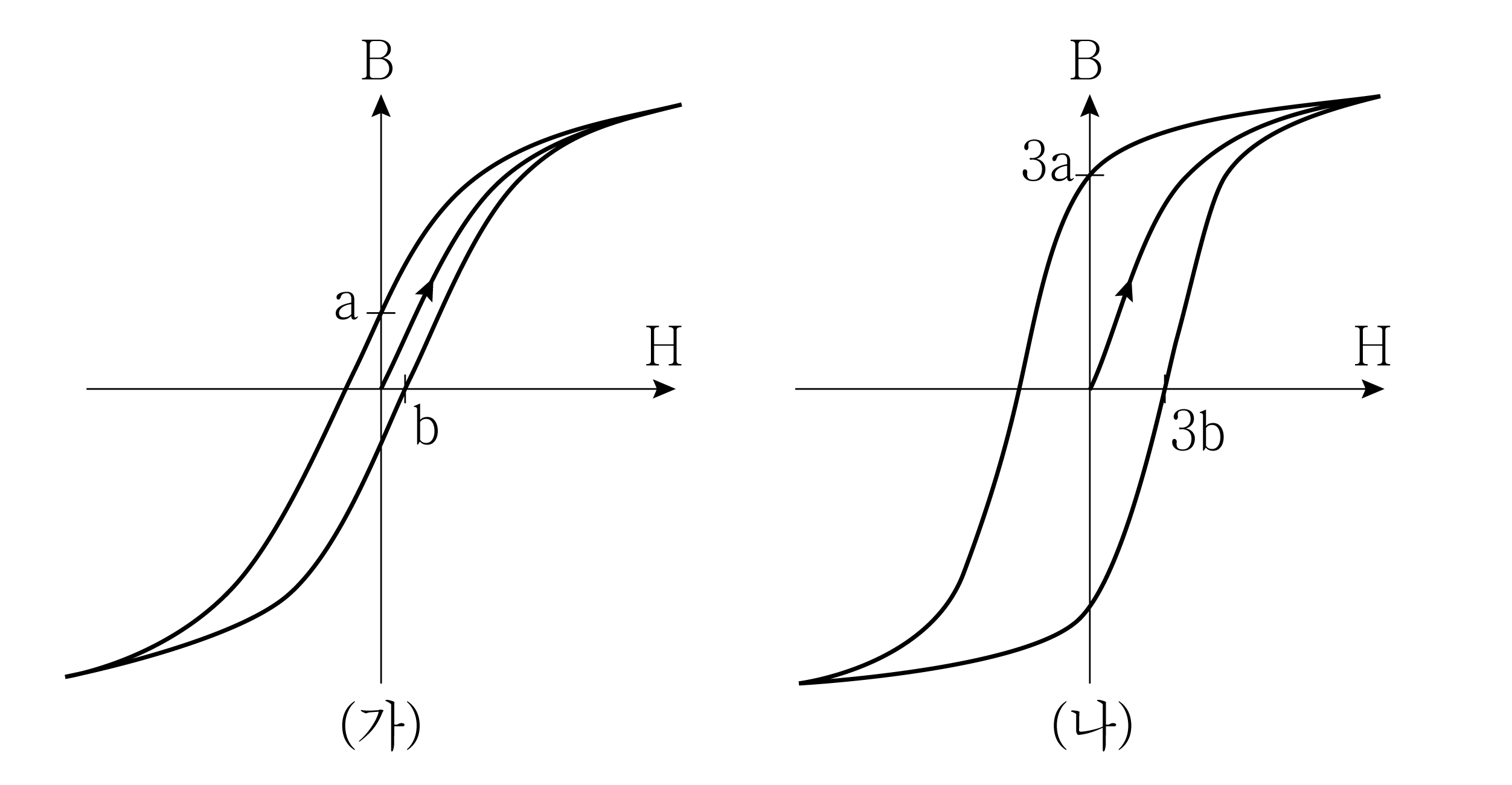

그림 (가)와 그림 (나)는 두 개의 물질에 대한 히스테리시스 곡선이다. 두 물질에 대한 설명으로 옳은 것은?

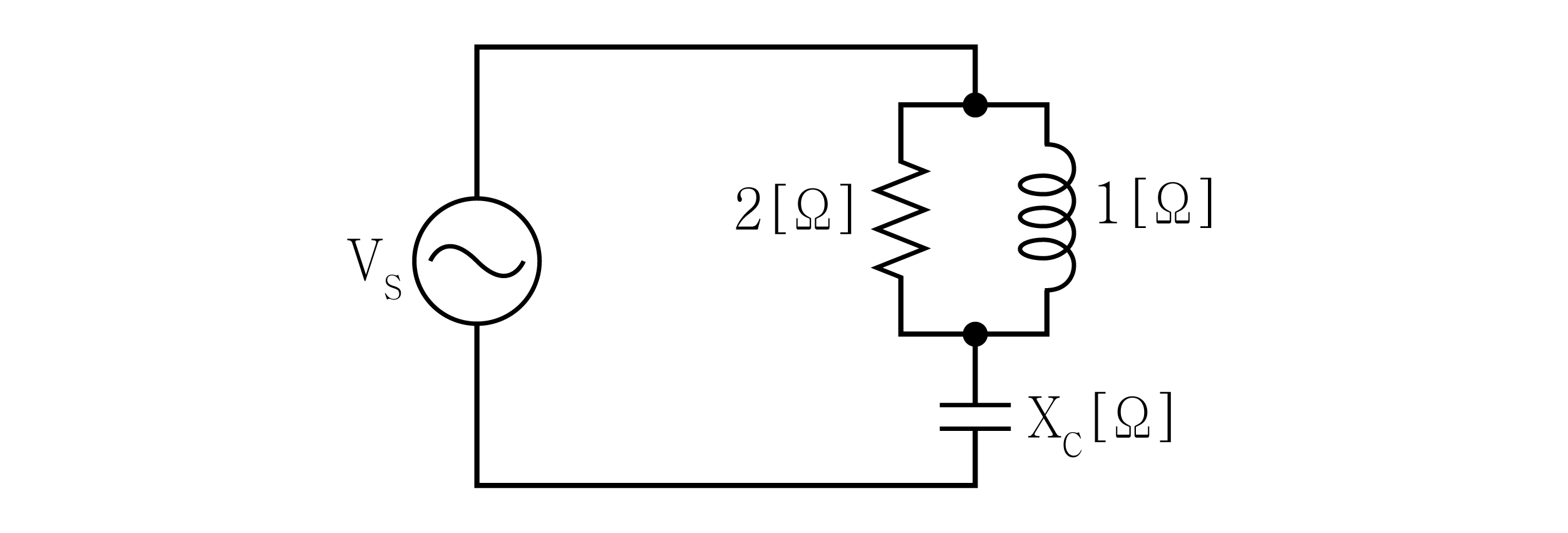

그림의 회로가 역률이 1이 되기 위한 X_C [Ω]는?

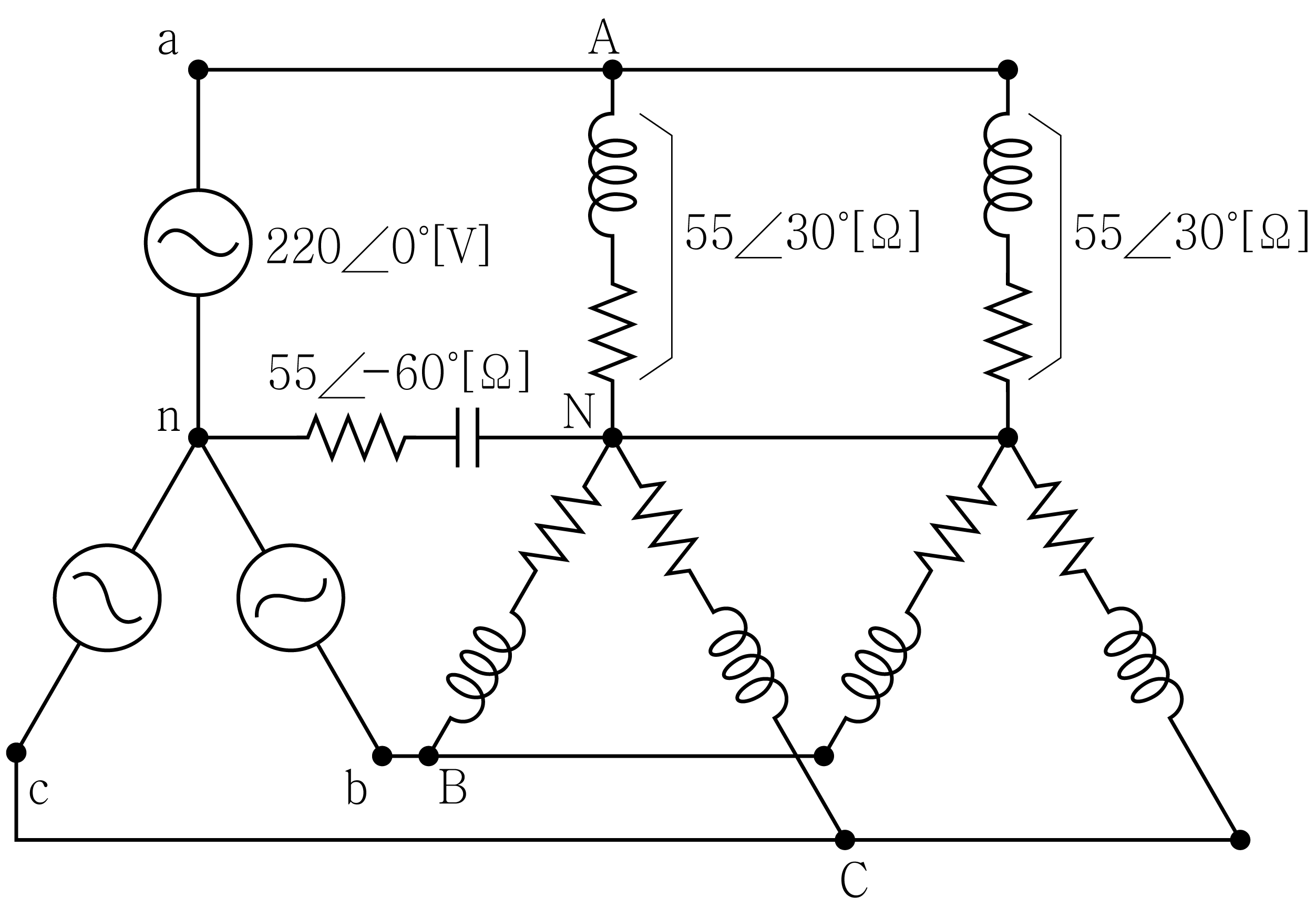

그림의 Y－Y 결선 평형 3상 회로에서 전원으로부터 공급되는 3상 평균전력[W]은? (단, 극좌표의 크기는 실횻값이다)

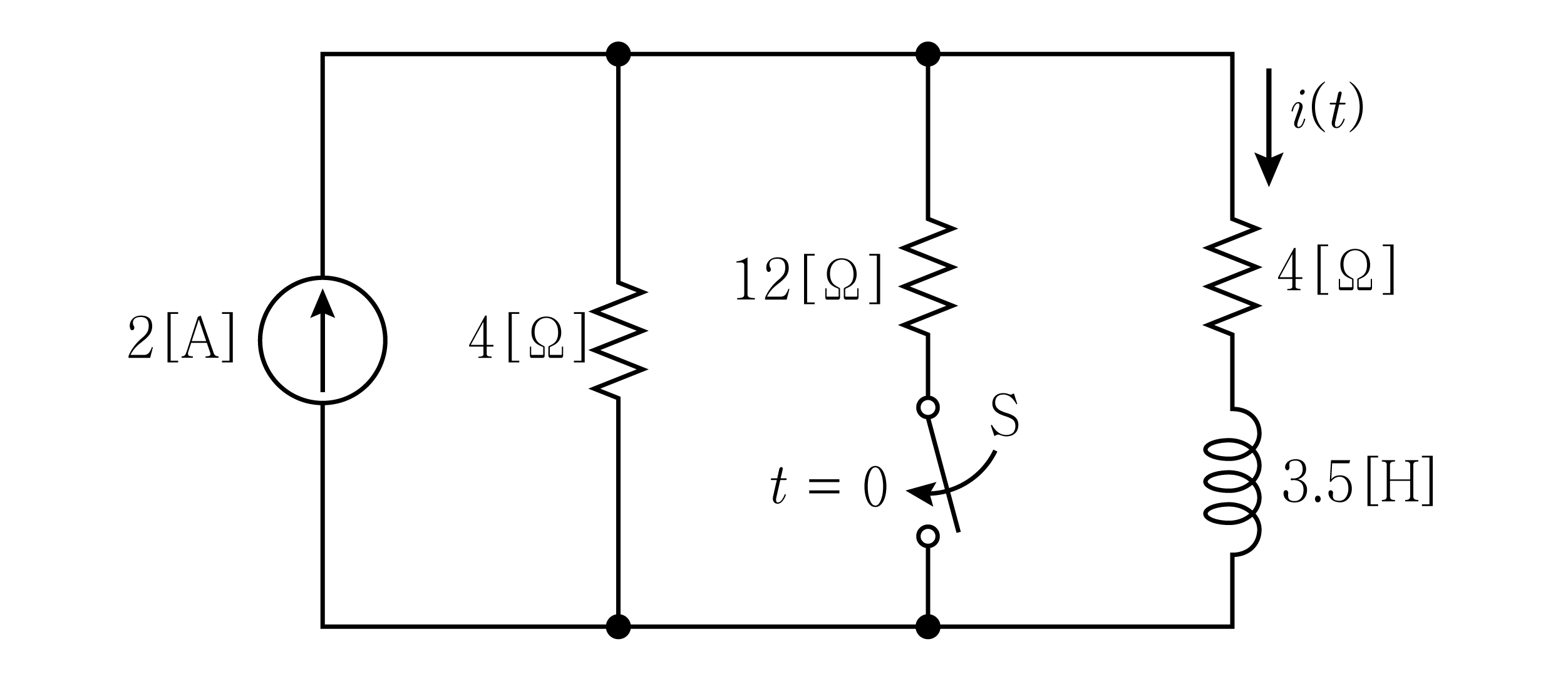

그림의 회로에서 스위치 S가 충분히 오랜 시간 동안 개방되었다가 $t$ ＝ 0 [s]인 순간에 닫혔다. $t>0$일 때의 전류 $i(t)$ [A]는?

인덕턴스 L의 정의에 대한 설명으로 옳은 것은?

R－L 직렬회로에 200 [V], 60 [Hz]의 교류전압을 인가하였을 때, 전류가 10 [A]이고 역률이 0.8이었다. R을 일정하게 유지하고 L만을 조정하여 역률이 0.4가 되었을 때, 회로의 전류[A]는?

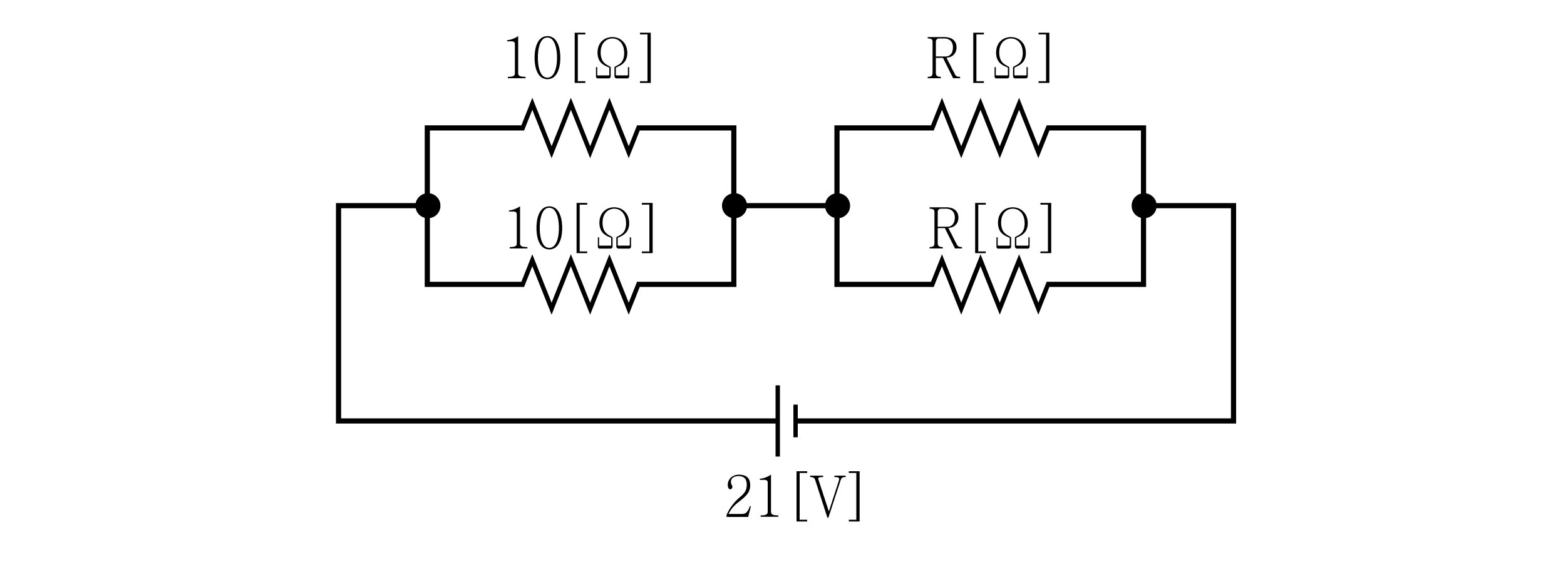

그림의 회로에서 저항 R에 인가되는 전압이 6 [V]일 때, 저항 R [Ω]은?

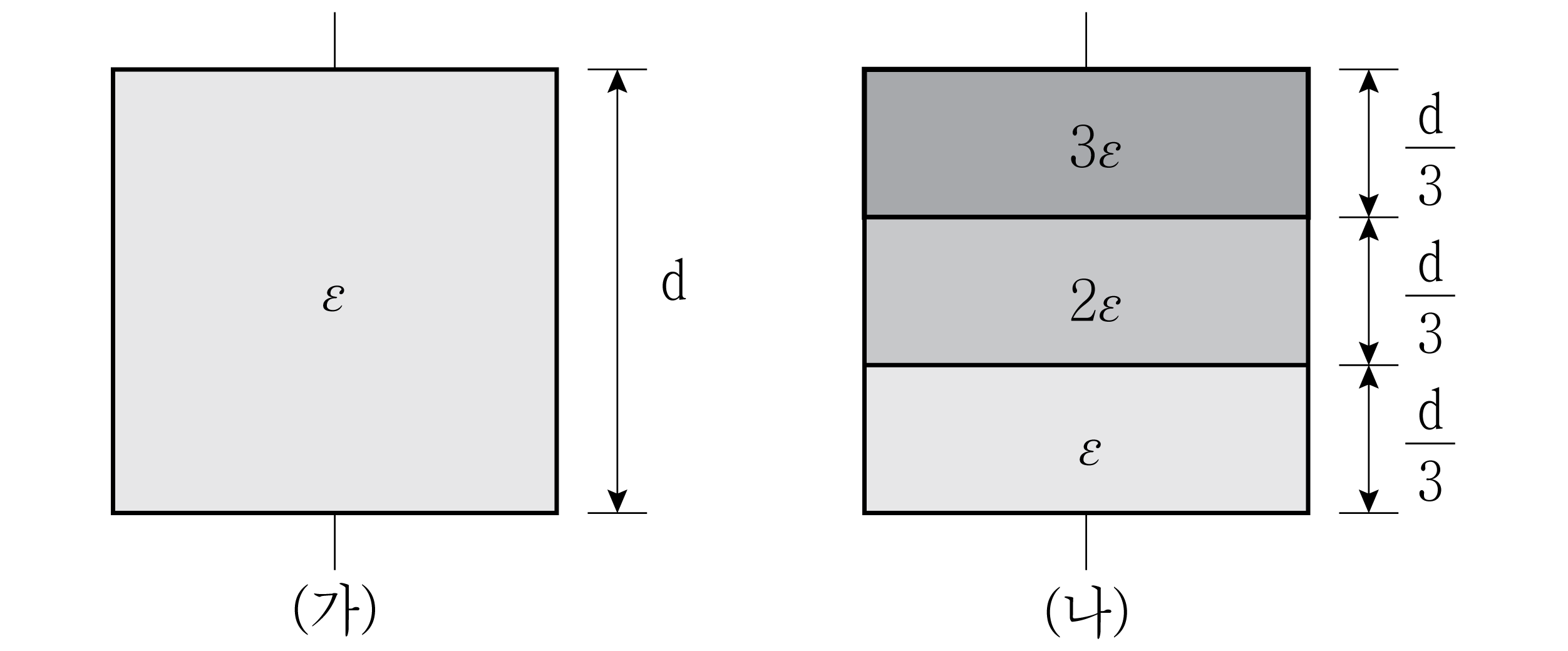

그림 (가)와 같이 면적이 S, 극간 거리가 d인 평행 평판 커패시터가 있고, 이 커패시터의 극판 내부는 유전율 $\epsilon$인 물질로 채워져 있다. 그림 (나)와 같이 면적이 S인 평행 평판 커패시터의 극판 사이에 극간 거리 d의 $\frac{1}{3}$ 부분은 유전율 3$\epsilon$인 물질로 극간 거리 d의 $\frac{1}{3}$ 부분은 유전율 2$\epsilon$인 물질로 그리고 극간 거리 d의 $\frac{1}{3}$ 부분은 유전율 $\epsilon$인 물질로 채웠다면, 그림 (나)의 커패시터 전체 정전용량은 그림 (가)의 커패시터 정전용량의 몇 배인가? (단, 가장자리 효과는 무시한다)

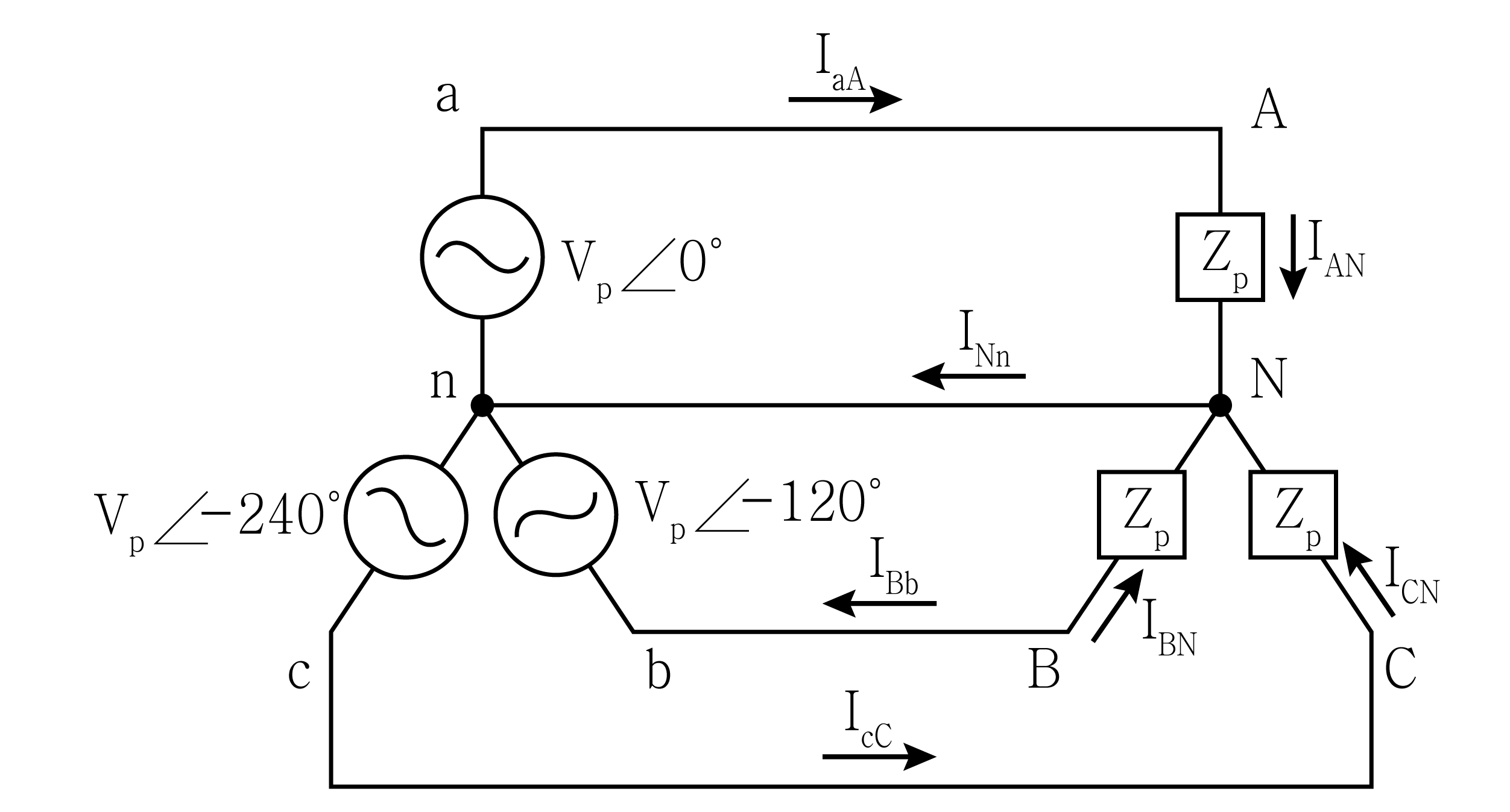

그림의 평형 3상 Y－Y 결선에 대한 설명으로 옳지 않은 것은?

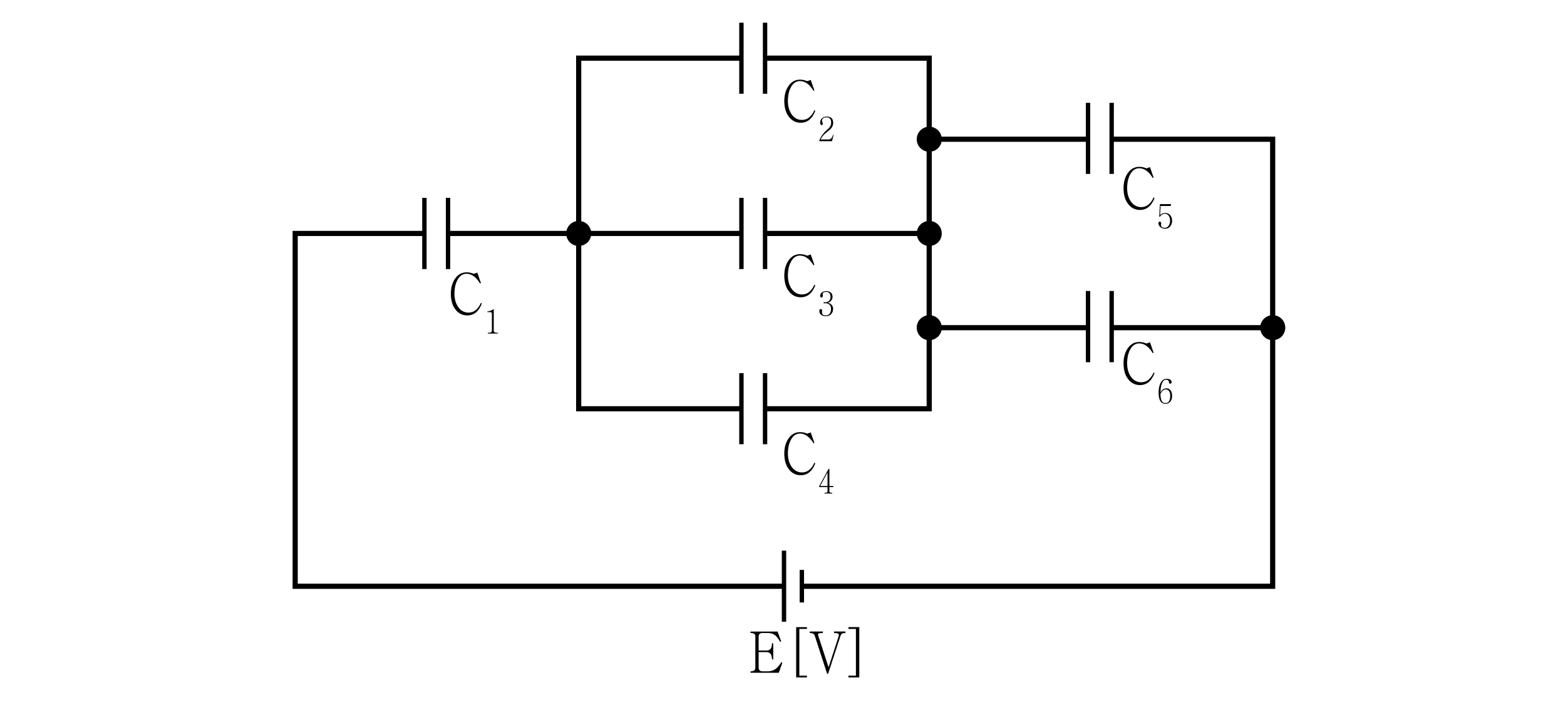

그림의 회로는 동일한 정전용량을 가진 6개의 커패시터로 구성되어 있다. 그림의 회로에 대한 설명으로 옳은 것은?

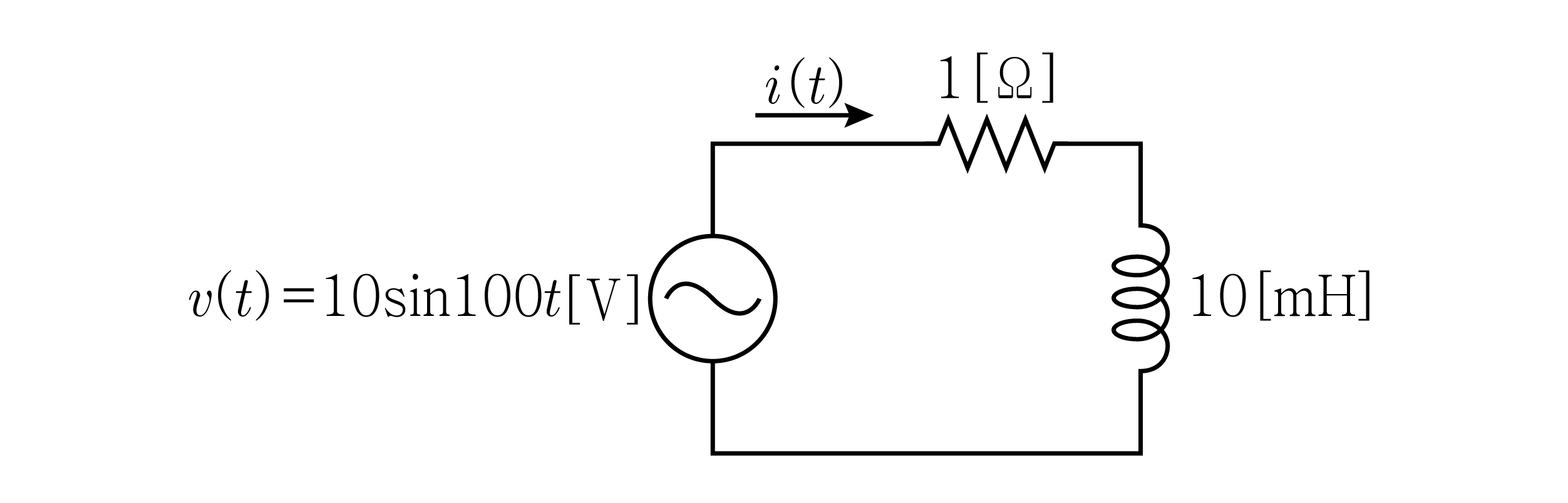

그림의 R－L 직렬회로에 대한 설명으로 옳지 않은 것은? (단, 회로의 동작상태는 정상상태이다)

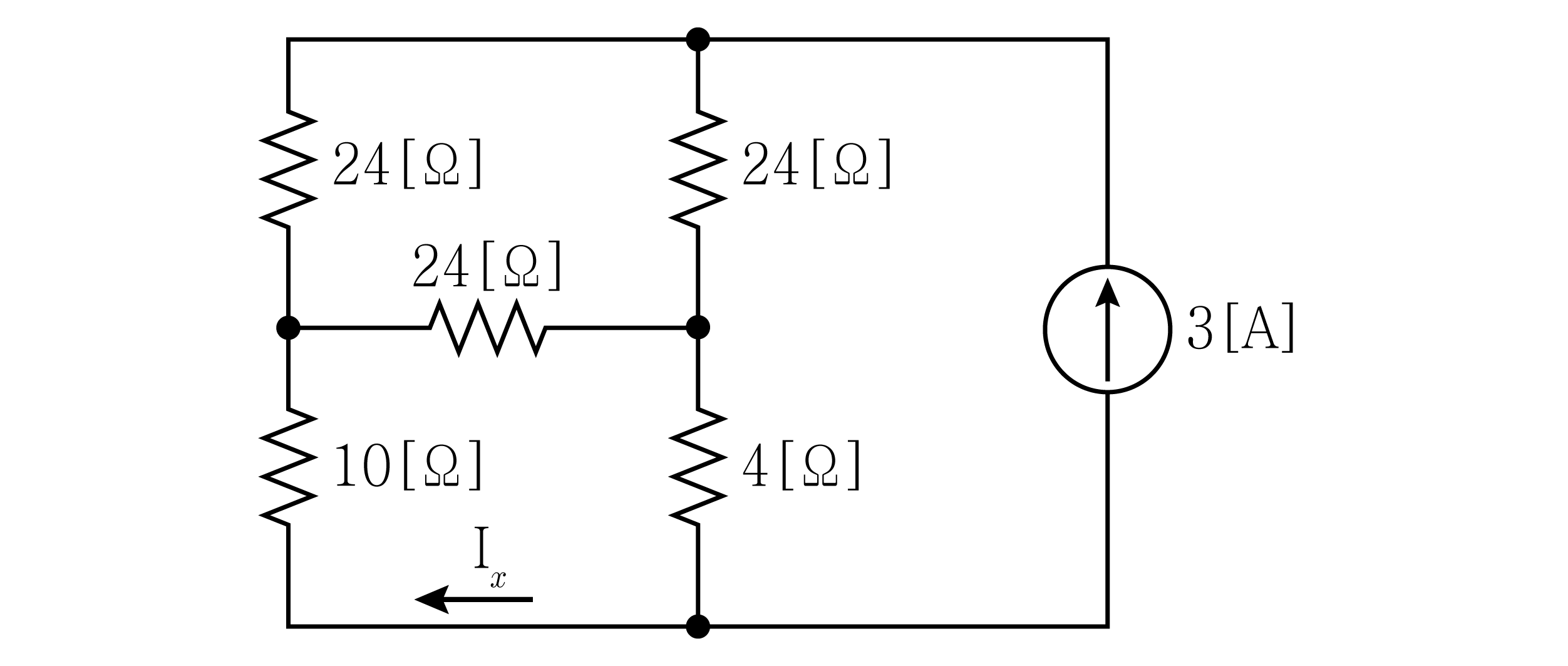

그림의 회로에서 전류 ${\mathrm{I}}_x$ [A]는?

시변 전자계 시스템에서 맥스웰 방정식의 미분형과 관련 법칙이 서로 옳게 짝을 이룬 것을 모두 고른 것은? (단, E는 전계, H는 자계, D는 전속밀도, J는 전도전류밀도, B는 자속밀도, ${\rho }_{\mathrm{v}}$는 체적전하밀도이다)

	맥스웰 방정식 미분형	관련 법칙
가.	$\nabla \times \mathrm{E}=-\frac{\partial \mathrm{B}}{\partial \mathrm{t}}$	패러데이의 법칙
나.	$\nabla \bullet \mathrm{B}={\rho }_{\mathrm{v}}$	가우스 법칙
다.	$\nabla \times \mathrm{H}=\mathrm{J}+\frac{\partial \mathrm{E}}{\partial \mathrm{t}}$	암페어의 주회적분 법칙
라.	$\nabla \bullet \mathrm{D}={\rho }_{\mathrm{v}}$	가우스 법칙

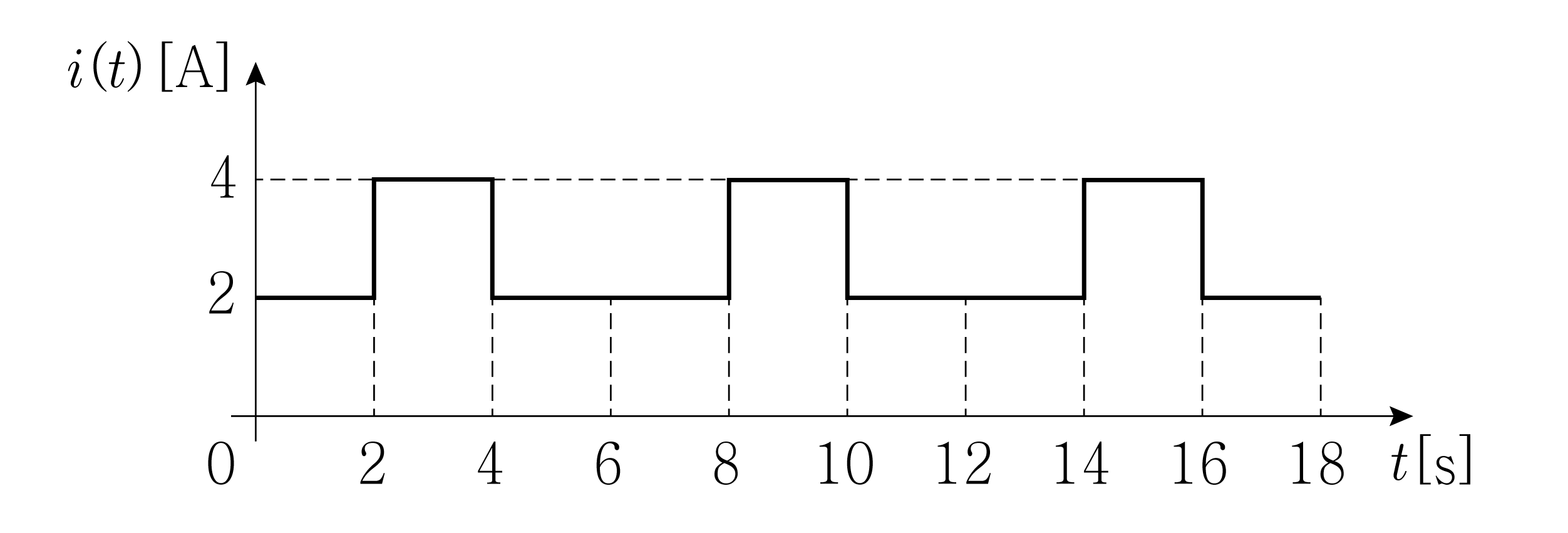

그림과 같은 전류 $i(t)$가 4 [kΩ]의 저항에 흐를 때 옳지 않은 것은?
