9급 국가직 전기이론 2024년 기출문제

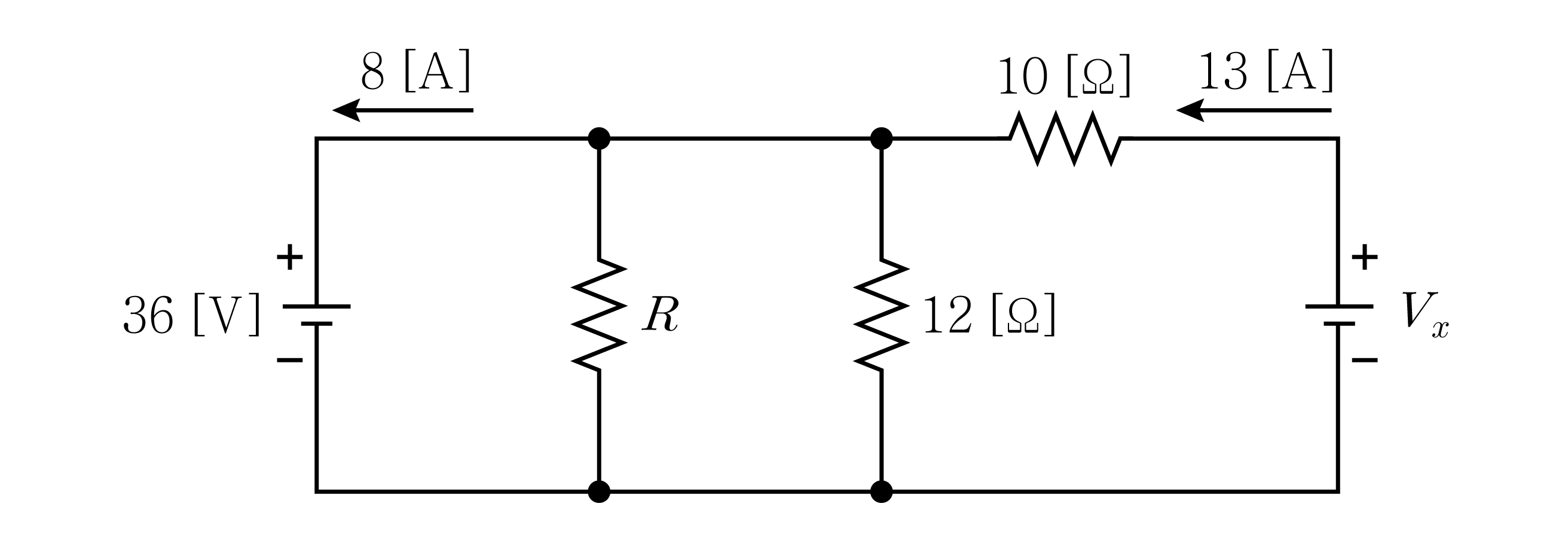

그림의 회로에서 저항 $R$ [Ω]과 전압원 $V_x$ [V]는?

$R$ [Ω] $V_x$ [V]

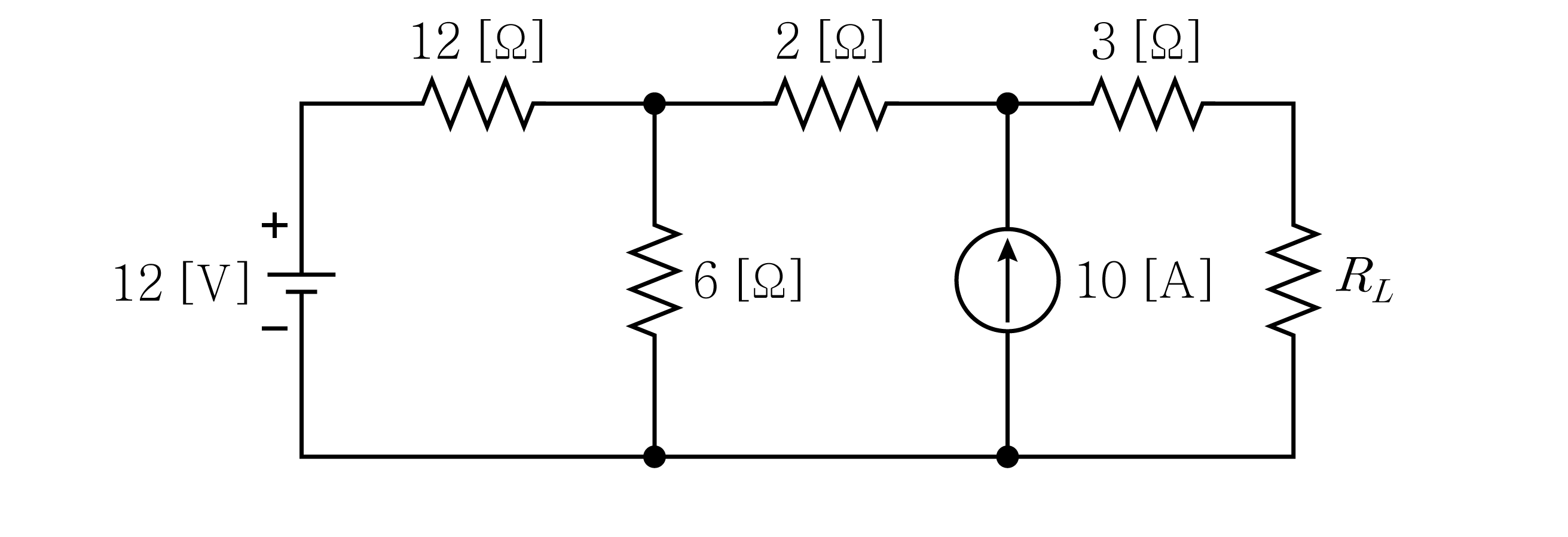

그림의 회로에서 부하저항 $R_L$이 최대전력을 소비하기 위한 $R_L$ [Ω]은?

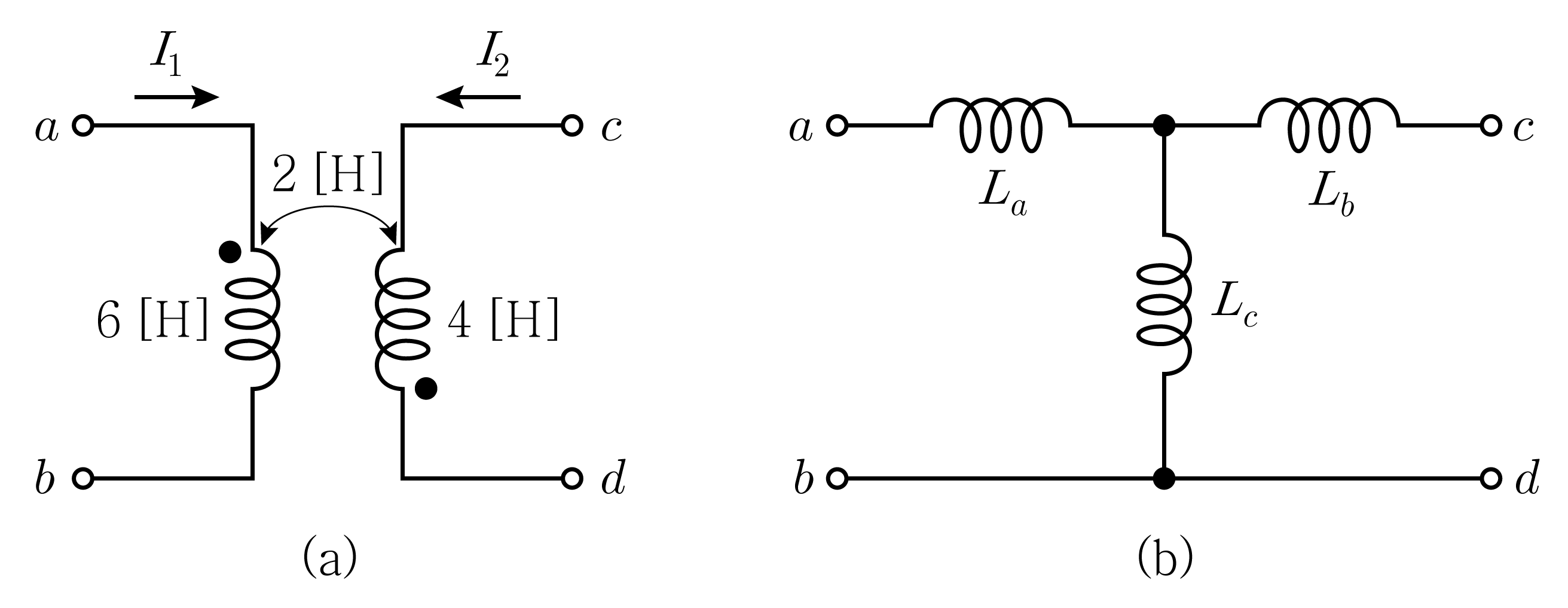

그림 (a)의 선형 변압기를 그림 (b)와 같이 T형 등가회로로 나타내었을 때, $L_a$, $L_b$, $L_c$의 각 인덕턴스[H]는?

$L_a$ [H] $L_b$ [H] $L_c$ [H]

정지해 있는 두 점전하 사이에 작용하는 정전기력에 대한 설명으로 옳지 않은 것은?

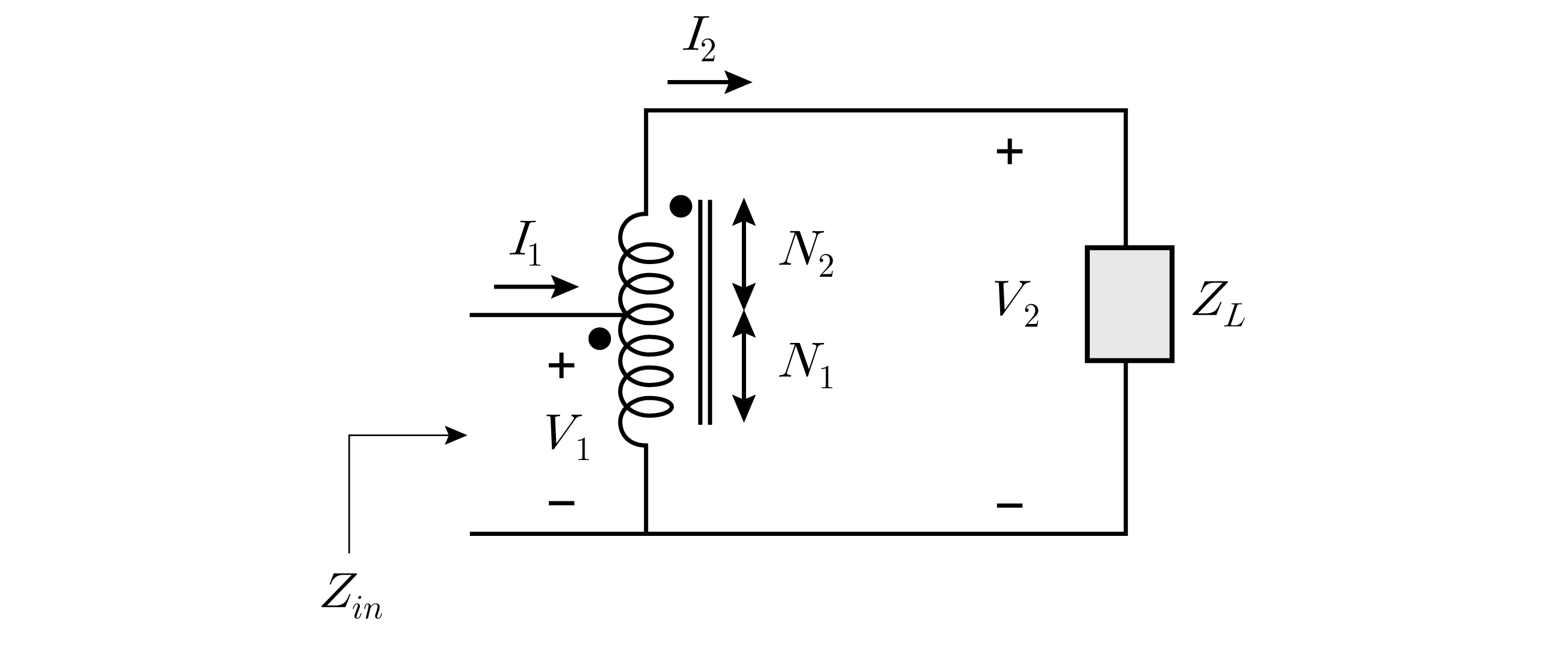

그림과 같은 이상적인 단권변압기에서 $Z_{in}$과 $Z_L$ 사이의 관계식은? (단, $V_1$은 1차측 전압,$V_2$는 2차측 전압, $I_1$은 1차측 전류, $I_2$는 2차측 전류, $N_1$은 1차측 권선수, $N_1+N_2$는 2차측 권선수이다)

부하에 전압 $\dot{V}=100+j50$ [V]을 인가했을 때, $\dot{I}=4+j3$ [A]의 전류가 흐른다. 이 부하의 유효전력[W]과 무효전력[VAR]은? (단, 전압과 전류는 실횻값이다)

유효전력[W] 무효전력[VAR]

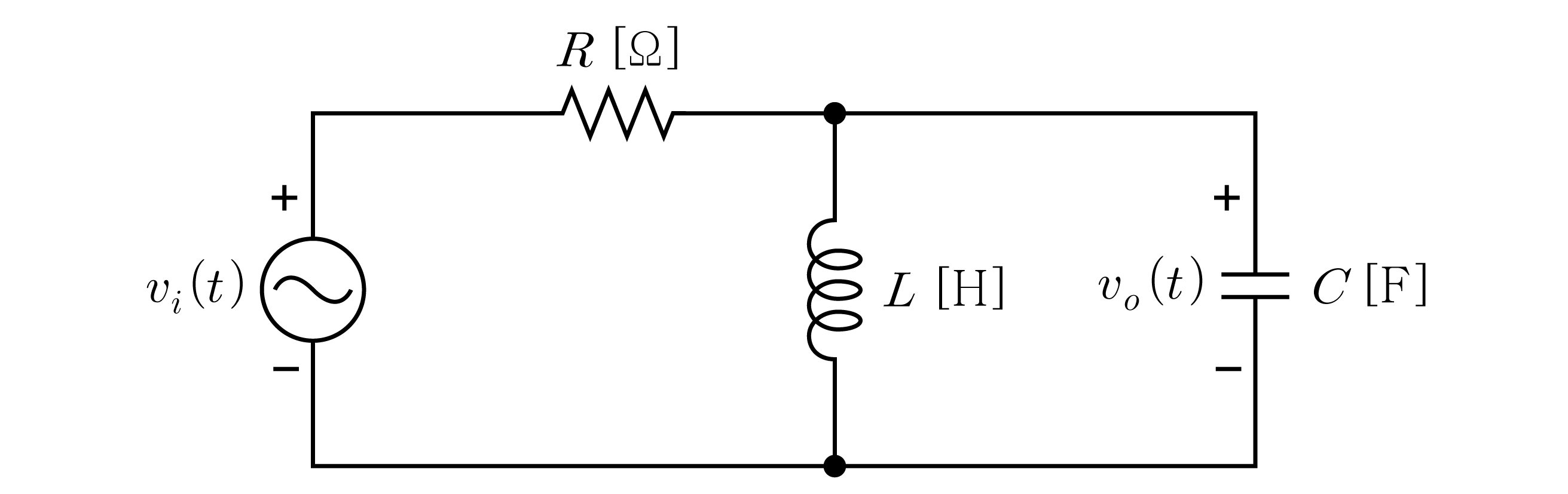

그림의 회로에서 입력전압 $v_i(t)$와 출력전압 $v_o(t)$에 대한 전달함수는? (단, $t=0$에서 인덕터의 초기전류는 0 [A]이고, 커패시터의 초기전압은 0 [V]이다)

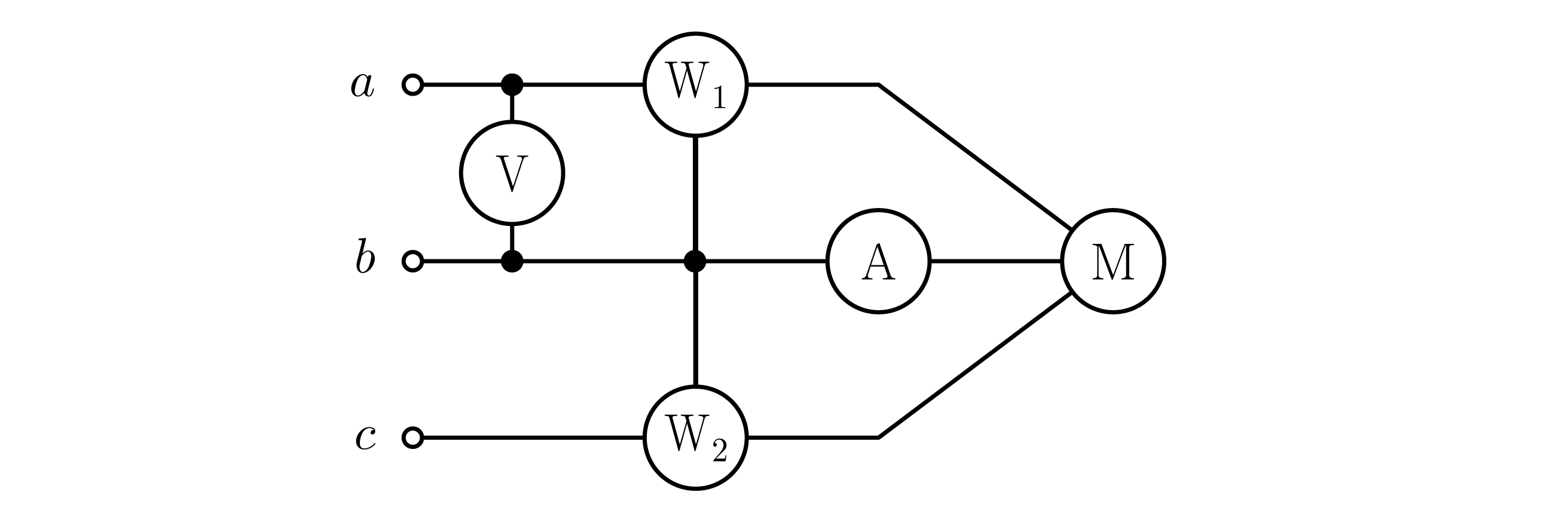

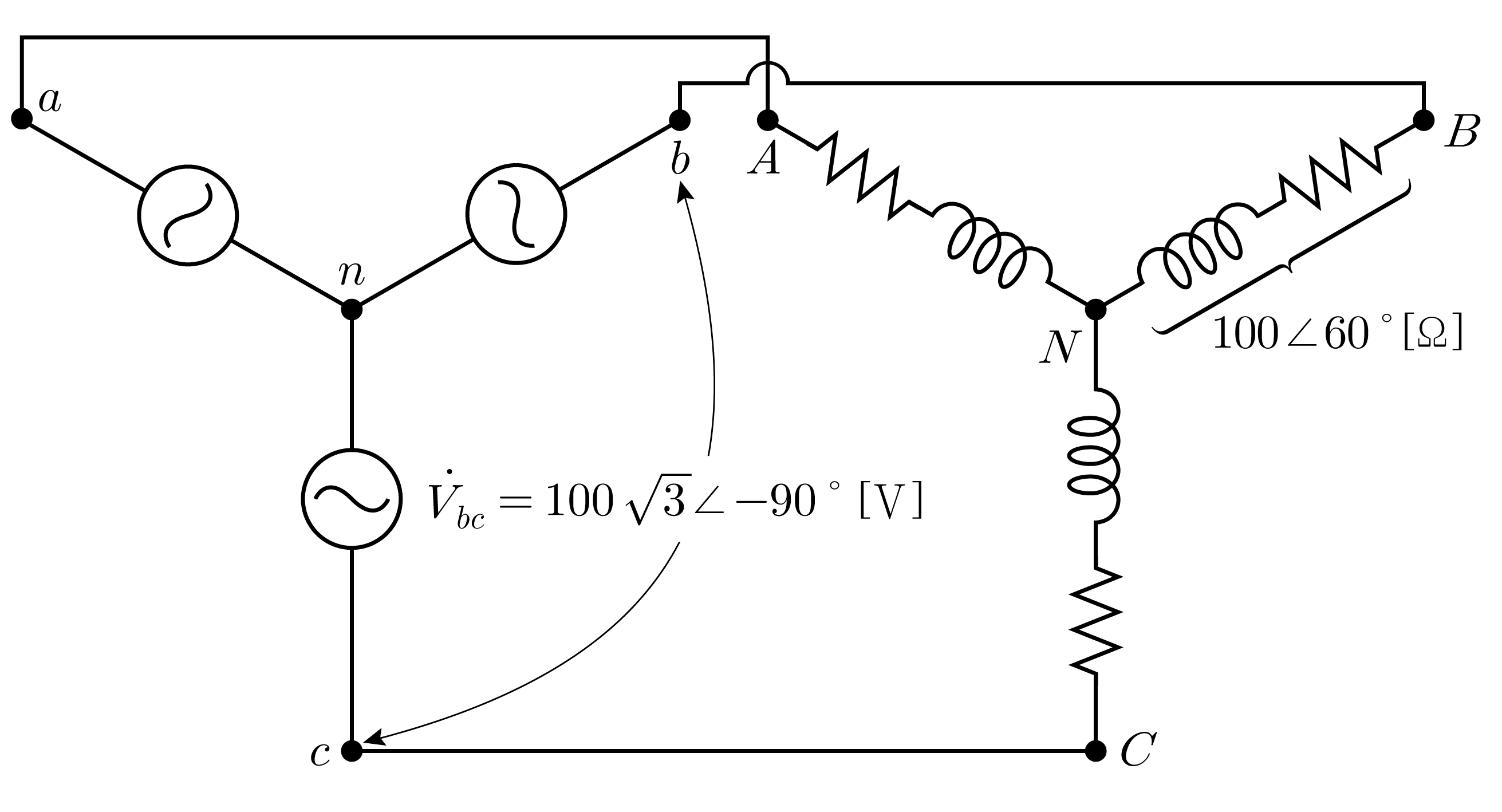

그림과 같은 평형 3상 회로로 운전되는 3상 유도전동기에서 전력계 W₁, W₂, 전압계 V, 전류계 A의 측정값이 각각 W₁ ＝ 2 [kW], W₂ ＝ 2.2 [kW], V ＝ 100 [V], A ＝ $20\sqrt{3}$ [A]이다. 이 유도전동기의 역률은? (단, 전력계, 전압계, 전류계는 이상적이다)

정상순(positive phase sequence)인 평형 3상 $\Delta$결선에서 선전류와 상전류의 위상 관계는?

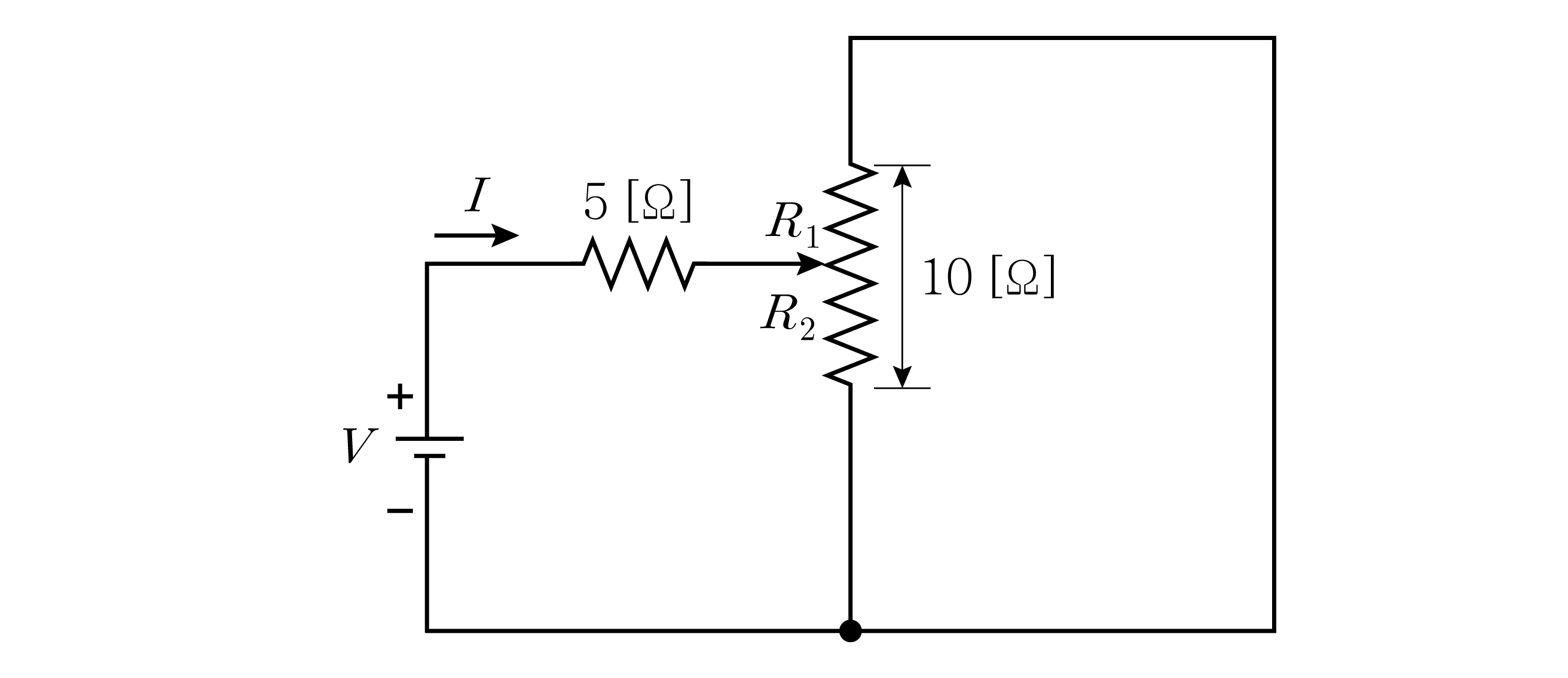

그림의 회로에서 전류 $I$가 최소가 되는 저항 $R_2$ [Ω]는? (단, 가변저항에서 화살표는 10 [Ω]을 저항 $R_1$과 $R_2$로 분할한다)

정전용량이 같은 2개의 커패시터를 직렬로 연결할 때 합성용량은 $C_1$이고, 병렬로 연결할 때 합성용량은 $C_2$이다. 합성용량의 비 $\frac{C_2}{C_1}$는?

정전용량 2 [F]인 커패시터에 2 [C]의 전하가 저장되어 있다. 이 커패시터에 저장되는 에너지[J]는?

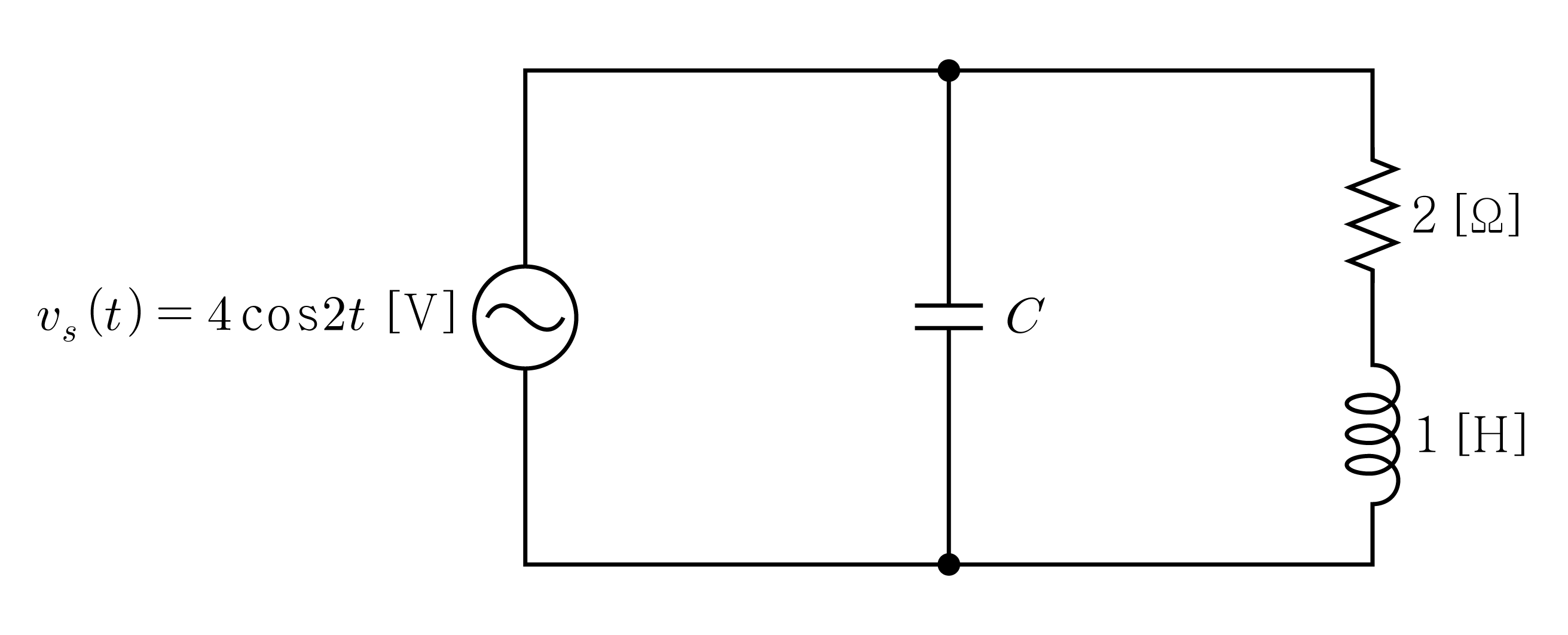

그림의 회로에서 전원측에서 본 역률이 1일 때, 커패시턴스 $C$ [F]는?

그림의 회로에서 전압 $v(t)=5+3\cos (t+45{}^{\circ })+\cos (2t+60{}^{\circ })$ [V]일 때, 전원이 부하 전체에 공급하는 평균전력[W]은?

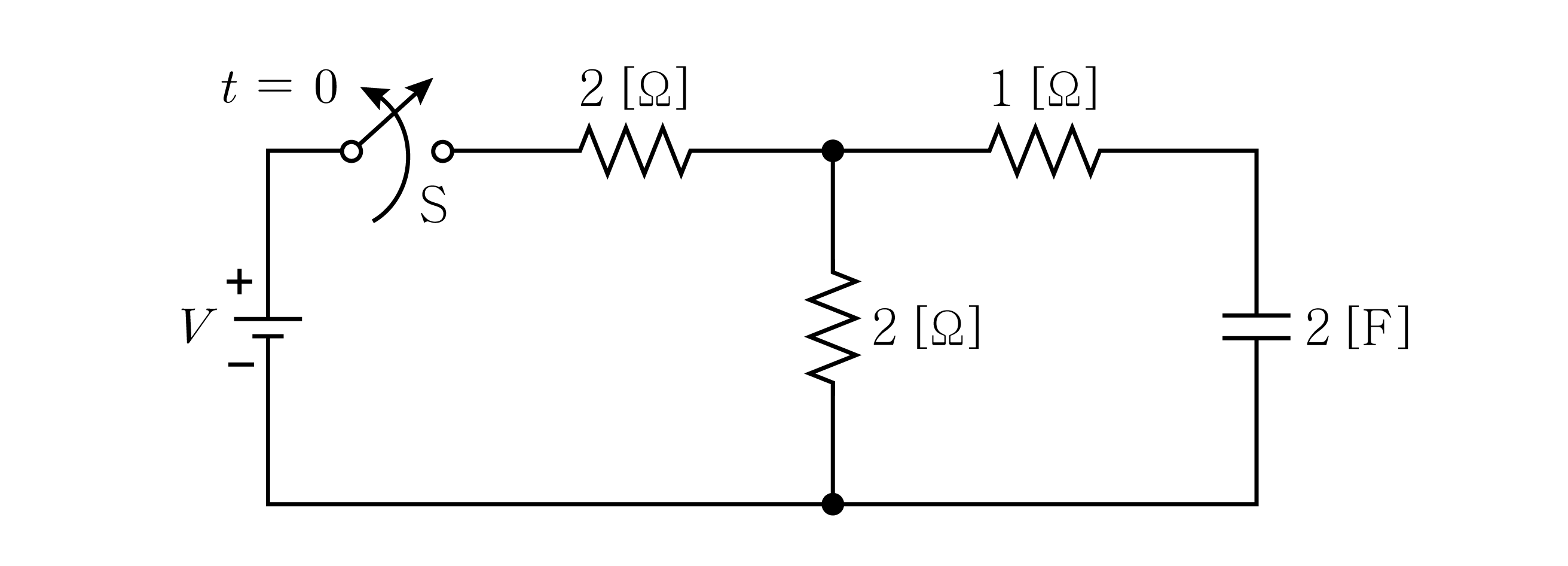

그림의 회로에서 스위치 S는 $t=0$일 때 개방된다. 스위치 S가 닫혀 있을 때 회로의 시정수 ${\tau }_1$ [sec]과 $t>0$에서 스위치 S가 개방된 회로의 시정수 ${\tau }_2$ [sec]는?

${\tau }_1$ [sec] ${\tau }_2$ [sec]

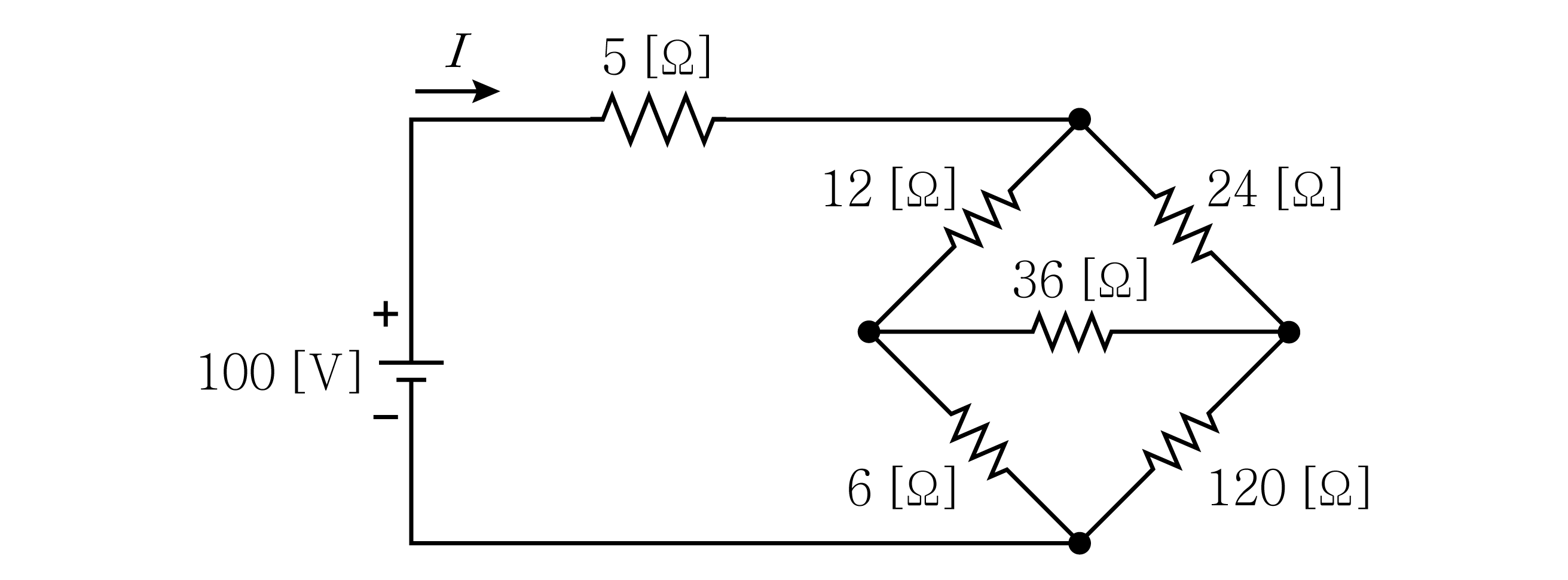

그림의 회로에서 전류 $I$ [A]는?

양전하 $Q$ [C]가 균등하게 분포된 반경이 $a$ [m]인 구형 도체가 자유공간에 있다. 이 도체에서 무한대 떨어진 위치의 전위를 0 [V]이라 할 때, 구형 도체 중심으로부터 반경 $b$ [m]인 곳의 전위[V]는? (단, ${\epsilon }_o$는 자유공간의 유전율이고, $b<a$이다)

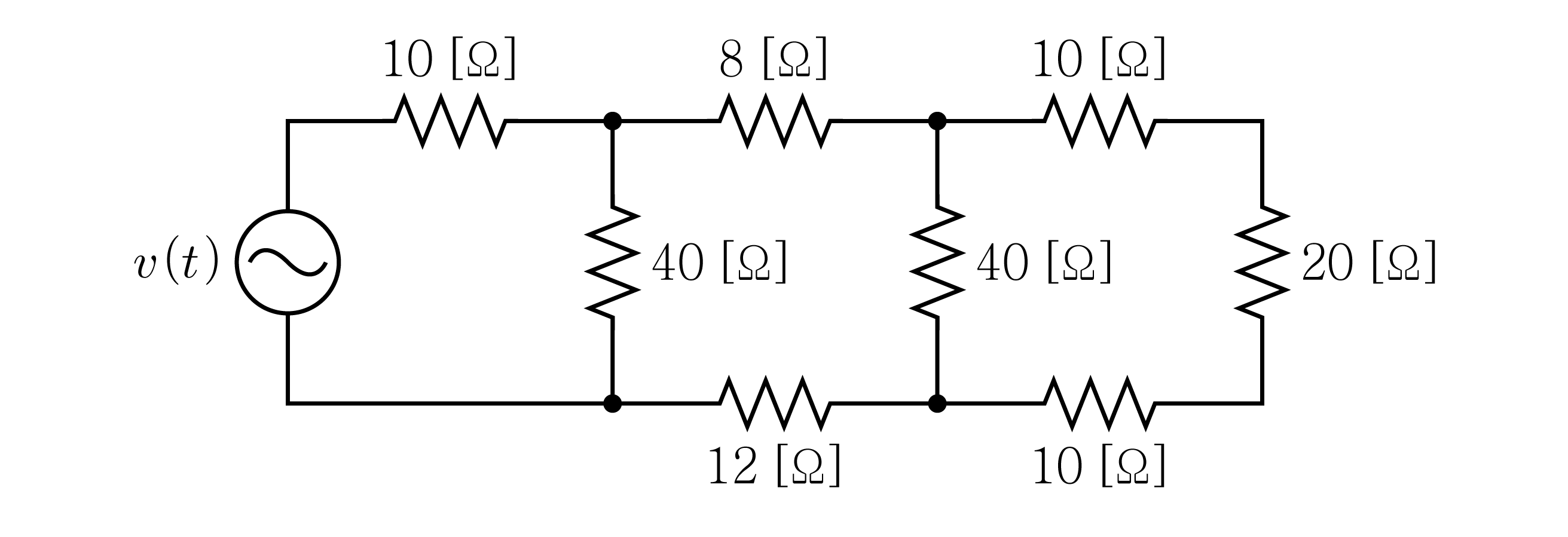

그림의 평형 3상 Y－Y 회로에서 3상 부하가 흡수하는 전체 평균전력[W]은? (단, 전압은 실횻값이다)

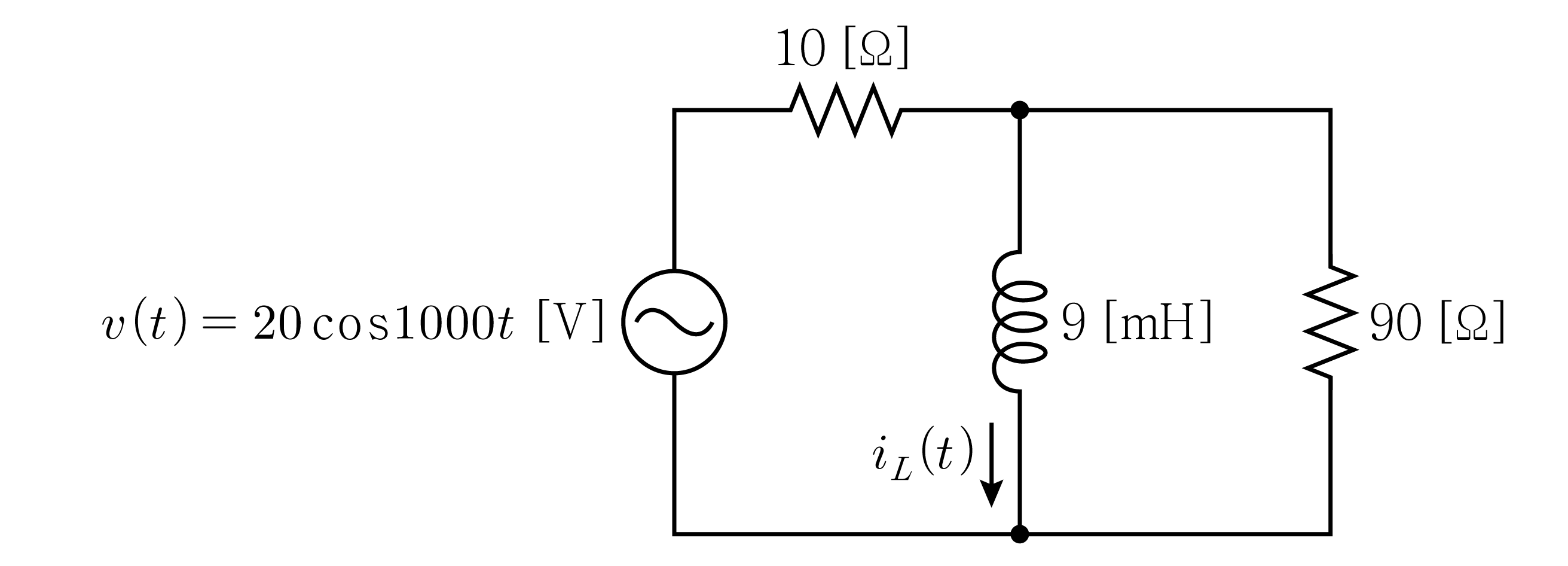

그림의 회로가 정상상태에서 동작할 때, 인덕터에 흐르는 전류 $i_L(t)$의 최댓값[A]과 전압 $v(t)$와 전류 $i_L(t)$의 위상차[°]는?

최댓값[A] 위상차[°]

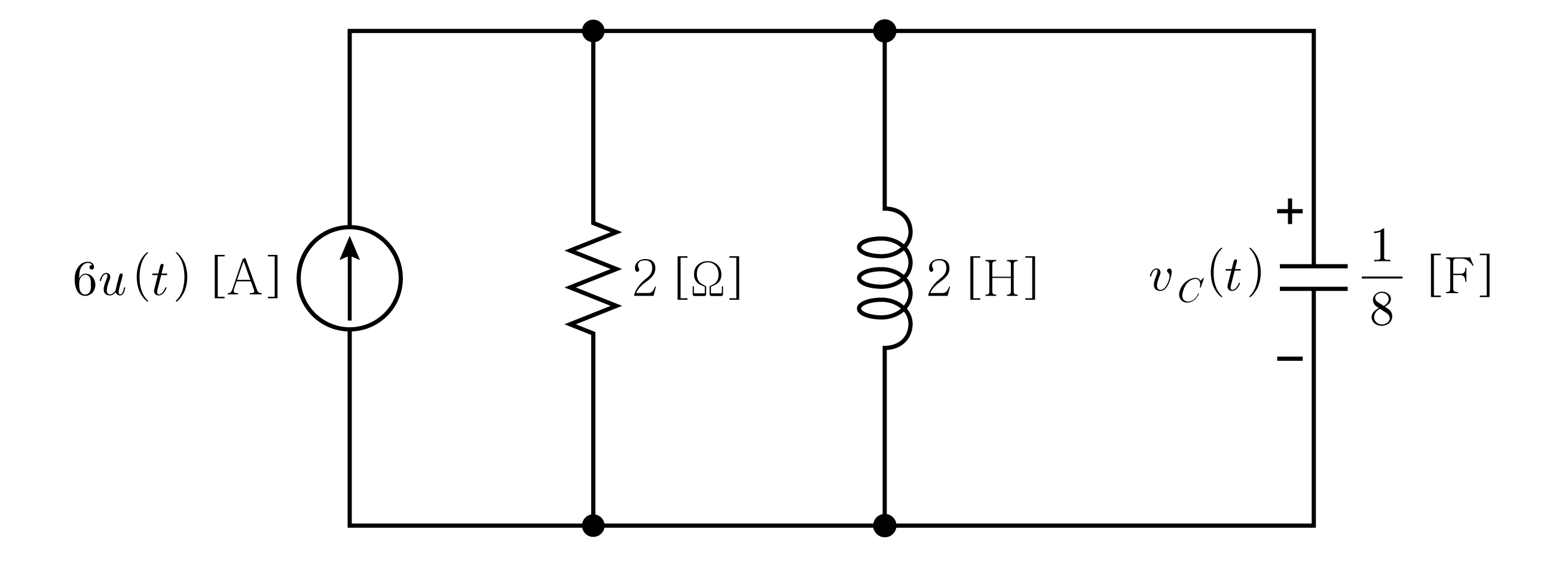

그림의 회로에서 $t>0$일 때, 커패시터 전압 $v_C(t)$ [V]는? (단, $u(t)$는 단위계단함수이다)
