9급 국가직 전자공학개론 2008년 기출문제

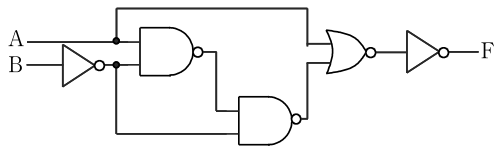

논리식 $\mathrm{x}=\overline{\mathrm{A}}\mathrm{B}+\mathrm{A}\overline{\mathrm{B}}\mathrm{C}+\mathrm{ACD}+\mathrm{ABC}\overline{\mathrm{D}}$을 간소화 한 것으로 옳은 것은?

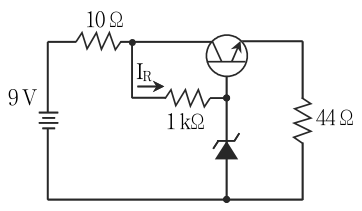

다음 회로는 제너전압이 5 [V]인 제너 다이오드를 이용한 정전압 회로이다. 저항 1 [kΩ]에 흐르는 전류 I_R [mA]의 근사값 중 가장 옳은 것은?

(단, 트랜지스터의 $\beta$ ＝ 200이고, 순방향 바이어스된 베이스－이미터간 전압 V_BE ＝ 0.6 [V]이다)

다음 그림과 같은 첨두치 전압(peak－to－peak voltage)이 20 [V]인 60 [Hz]의 정현파가 20 [Ω] 저항기에 인가되었다면, 저항기에서 소비되는 평균전력[W]은?

RLC 직렬 공진회로와 RLC 병렬 공진회로의 특징을 설명한 것으로 옳지 않은 것은?

내부 저항이 10 [Ω]인 10 [V]의 직류전압원이 있다. 이 전원에 적절한 부하를 연결하여 부하에 최대전력을 전달하고자 할 때, 전달할 수 있는 최대전력값과 최대전력이 전달될 때의 전력전달효율은? (단, 전력전달효율 ＝ 부하전력/전원의 공급전력)

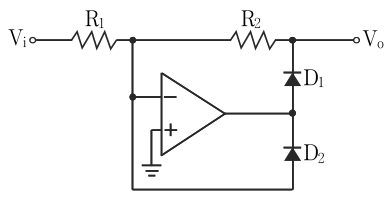

이상적인 연산증폭기(operational amplifier)를 이용하여 구성한 다음의 회로에서 정현파 신호가 V_i에 인가되고 출력전압을 V_o라 할 때, 회로의 동작은?

디지털 TV 화면을 전송하려고 한다. 한 화면을 나타내기 위해 400 × 500 화소(pixel)를 사용하는데, 각 화소는 6개의 세기 값 중 하나를 갖는다고 하자. 초당 10화면을 전송하는 경우 화면의 손상없이 디지털화한 모든 데이터를 전송하기 위한 송신측에서의 최소 데이터 전송률은?

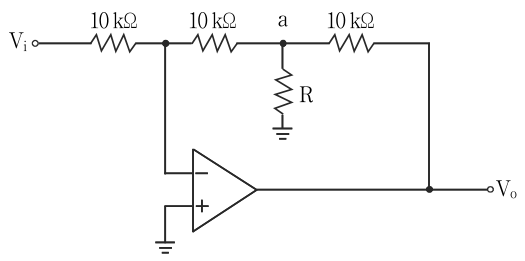

이상적인 연산증폭기(operational amplifier)를 이용한 다음 회로에서 V_o ＝ －50 V_i가 되기 위한 저항 R[kΩ]의 값은?

다음 트랜지스터 회로에서 I_c ＝ 0.4 [mA]로 하려면 저항 R[MΩ]의 근사값 중 가장 옳은 것은?

(단, V_BE ＝ 0.6 [V], 트랜지스터의 $\beta$는 200으로 한다)

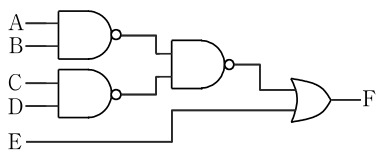

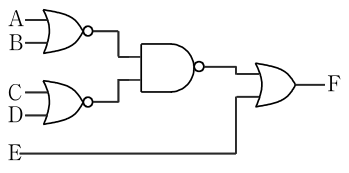

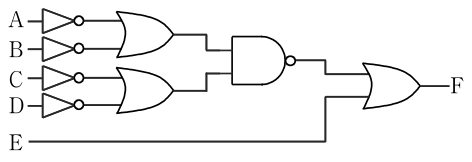

논리회로 출력과 논리식의 결과가 동일하지 않은 것은?

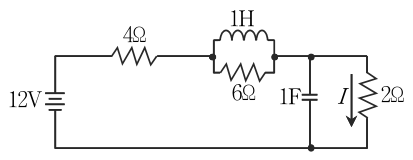

다음 회로가 정상상태에 도달하였을 때, 2 [Ω]의 저항을 통해 흐르는 전류 I [A]는?

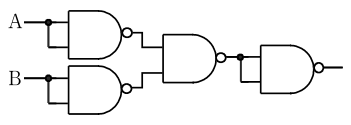

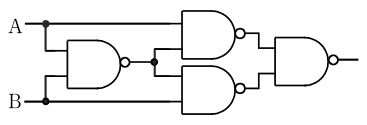

NAND 게이트를 이용해 구성한 다음의 논리회로 중 NOR 게이트에 해당하는 것은?

저항의 크기가 20 [Ω]인 아래와 같은 원기둥 모양의 저항이 있다. 이 저항의 끝을 잡고 길이를 2배로 늘이면 저항값[Ω]은?

(단, 저항을 늘이더라도 부피는 일정하게 유지되며, 늘어난 후에도 원기둥 모양이 되고, 재질의 성질은 변하지 않는다고 가정한다)

공통이미터(common emitter)회로에 사용되는 실리콘(Si) 확산형 npn BJT (bipolar junction transistor)의 동작에 대한 설명 중 옳지 않은 것은?

저항값이 6 [Ω]인 세 개의 저항들을 남김없이 모두 사용하여 여러 가지의 합성저항 값을 얻고자 한다. 직렬연결과 병렬연결 방법을 여러 가지로 조합해 보면 모두 네 가지의 합성 저항값을 얻을 수 있다. 이 방법으로 얻을 수 없는 저항값[Ω]은?

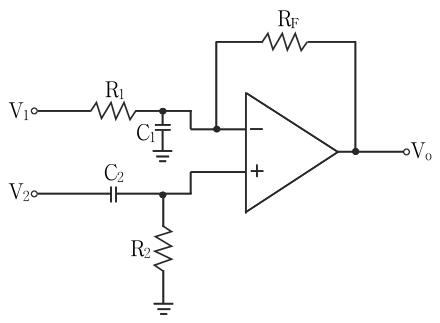

다음 회로는 이상적인 연산증폭기(operational amplifier)를 이용한 필터(filter) 회로이다. V₁과 V₂에 직류(DC) 전압이 인가될 때 출력 V_o는?

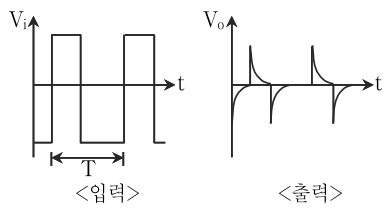

다음 그림은 1차 RC 고역통과필터(high－pass filter)에 인가한 입력 펄스 파형과 그 때 얻어진 출력 파형을 그린 것이다. 필터의 차단주파수 $f_c$와 인가한 펄스 파형의 주기(T)의 관계로 옳은 것은?

이상적인 다이오드를 사용하여 다음과 같이 구성한 회로에 구형파 펄스전압 V_i(t)를 인가할 때, 회로의 출력전압 파형 V_o(t)은?

(단, V₁ ＝ $\frac{\mathrm{V}}{3}$이고 커패시터의 방전시간은 입력전압 파형의 주기보다 충분히 크다)

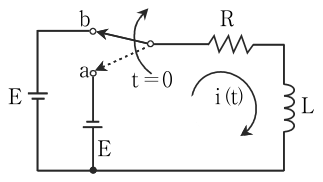

다음 회로에서 t < 0일 때 스위치가 ‘a’ 위치에서 정상상태에 도달한 후 t ＝ 0일 때 스위치를 ‘b’의 위치로 움직인다면, t > 0일 때 회로에 흐르는 전류 i(t)는?

(단, τ는 회로의 시상수(time constant)이다)

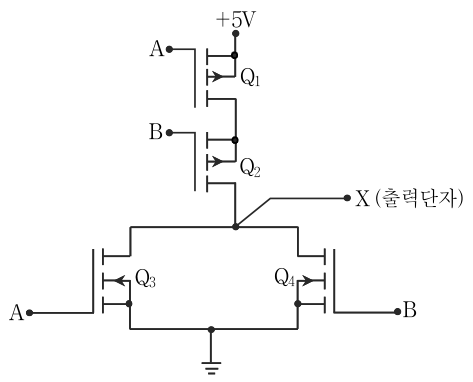

다음 CMOS 회로의 입력단자 A와 B에 5 [V](로직레벨 ‘1’) 혹은 0 [V](로직레벨 ‘0’)의 전압이 인가된다. 이 논리회로의 이름은?
