9급 국가직 전자공학개론 2011년 기출문제

PLL(위상동기루프) 주파수 합성기의 기본 구성 요소로서 옳지 않은 것은?

다음의 로직함수 F와 동일한 것은?

$\mathrm{F}=\overline{\mathrm{A}}\mathrm{B}\overline{\mathrm{C}}+\mathrm{ABC}+\overline{\mathrm{A}}\mathrm{BC}+\mathrm{A}\overline{\mathrm{B}}\mathrm{C}$

어떤 단상 회로에 220 V_rms 전압이 걸릴 때 10 A_rms의 전류가 흐르고, 전류가 전압보다 60°의 위상이 뒤진다고 할 때 회로에서 소비되는 전력으로 옳은 것은?

플립플롭과 래치의 차이점에 대한 설명으로 옳은 것은?

일반적인 선형 정전압 조정기와 비교했을 때, 스위칭 정전압 조정기의 장점이 아닌 것은?

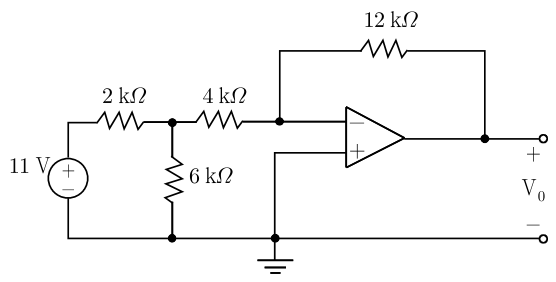

다음 그림과 같이 이상적인 연산증폭기를 이용한 회로에서 출력전압 ${\mathrm{V}}_0$로서 옳은 것은?

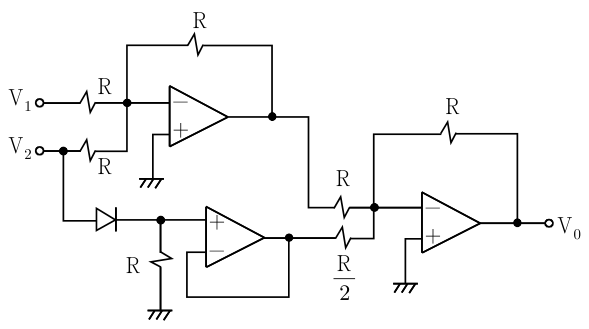

다음 회로의 입력 V₁과 V₂가 그림과 같이 동일한 경우 출력 파형으로 옳은 것은?

진성 실리콘에 대한 설명으로 옳지 않은 것은?

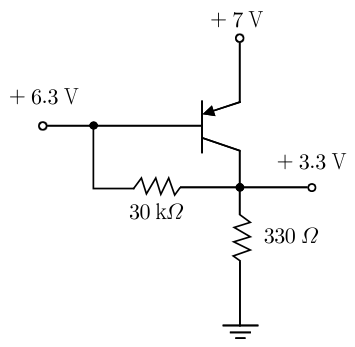

다음 회로에서 각 노드의 전압이 그림과 같이 측정되었다면 트랜지스터의 전류이득 $\beta$값으로 옳은 것은?

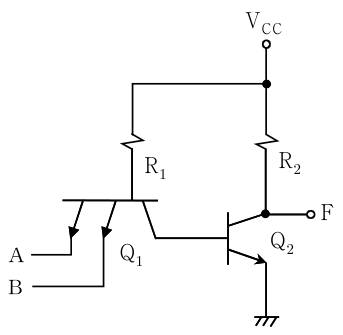

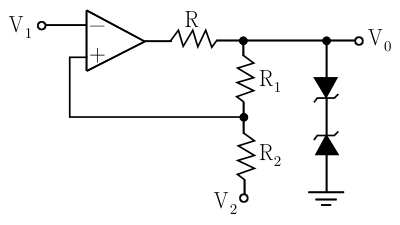

아래 회로의 기능을 가장 잘 표현한 것은?

어떤 이진 시스템이 640 × 480 해상도 화면을 디스플레이하기 위하여 1024개의 색상 중 어느 하나를 갖는 그림(picture) 데이터를 초당 10개씩 전송한다면, 이 시스템에 요구되는 비트율(bit rate)에 가장 근사한 값은?

광섬유 케이블을 사용한 통신 시스템의 특징을 구리 동축케이블을 사용한 통신 시스템과 비교하여 설명한 것으로 옳지 않은 것은?

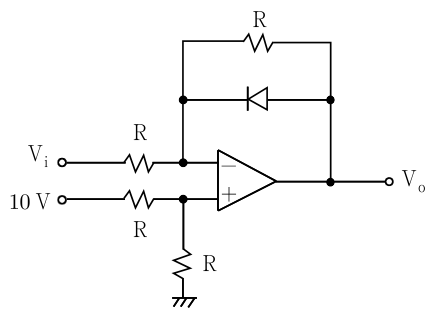

다음 회로의 V_o-V_i 특성곡선으로 옳은 것은? (단, 다이오드의 문턱전압은 0 [V]이다)

MOS 트랜지스터에서 Gate와 Source간의 전압차($V_{GS}$), 온도 등 모든 조건을 일정하게 유지하고 트랜지스터의 채널 length만 2배 크게 하였을 때, 트랜지스터에 흐르는 전류 절대량 $\left|I_{DS}\right|$의 변화로서 옳은 것은? (단, channel length modulation 효과는 무시하며, MOS 트랜지스터는 차단영역에 있지 않다고 가정한다)

공핍영역의 두께가 역방향 바이어스 전압에 의해 변하는 특성을 이용하여 전자동조회로에 사용되는 다이오드는?

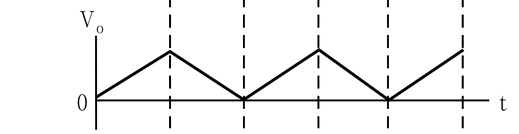

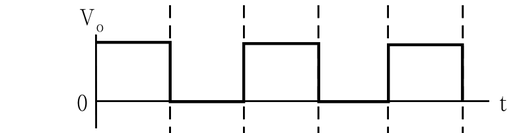

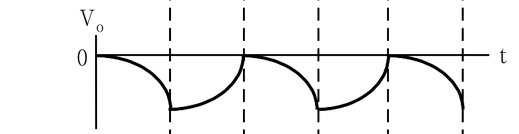

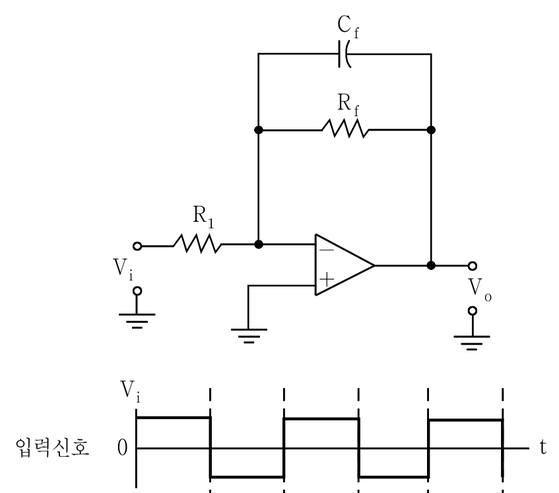

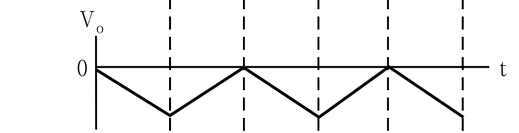

다음 그림은 OP 앰프를 이용한 연산회로이다. 주어진 입력신호에 대응되는 정상상태의 출력신호로서 가장 적합한 것은? (단, ${\mathrm{C}}_{\mathrm{f}}$의 초기전압은 0 [V]이다)

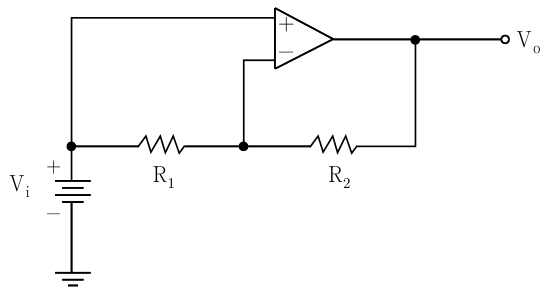

다음 회로에서 연산증폭기가 이상적이라고 가정할 때 ${\mathrm{V}}_{\mathrm{o}}$값으로 옳은 것은?

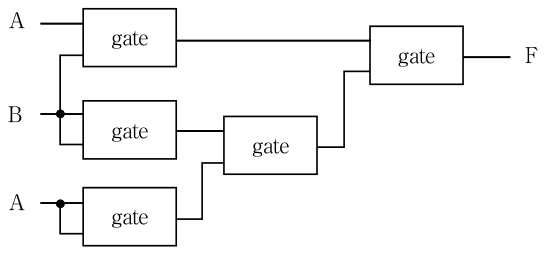

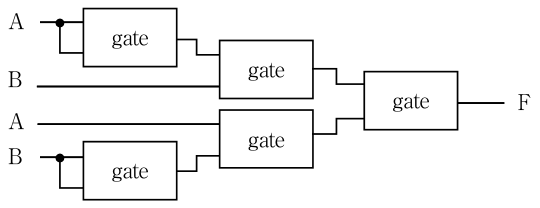

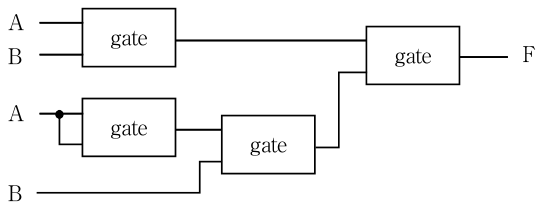

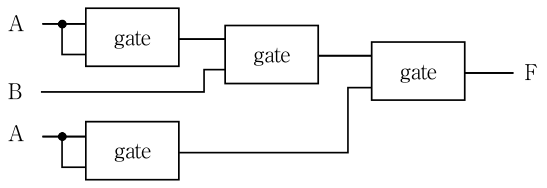

다음 왼쪽 회로를 오른쪽과 같이 표현하였을 때 이를 이용하여 반가산기의 합(sum) 비트를 구현한 회로로 옳은 것은?

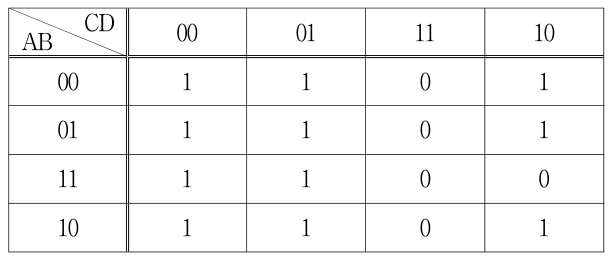

다음 카르노맵을 간략화하여 나타낸 부울방정식 중 옳지 않은 것은?

CD AB	00	01	11	10
00	1	1	0	1
01	1	1	0	1
11	1	1	0	0
10	1	1	0	1

다음 주파수 영역 전달함수의 임펄스응답 $h(t)$로서 옳은 것은?

$H_s=\frac{100s(s+3)}{10s^2+150s+500}$
