9급 국가직 전자공학개론 2012년 기출문제

QAM(Quadrature Amplitude Modulation) 변조 방식에 대한 설명으로 가장 옳은 것은?

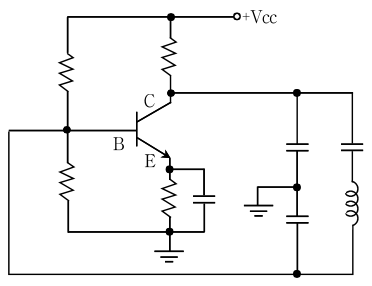

다음 발진기의 명칭은?

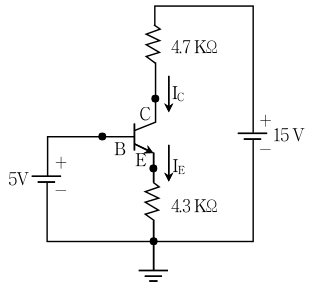

다음 회로에서 BJT의 β가 아주 클 때, V_CE 값[V]에 가장 근접한 것은? (단, V_BE ＝ 0.7 V, I_C ≃ I_E 이다)

다음 회로에서 출력전압 V_O값 [V]은? (단, 회로에서 사용된 다이오드는 이상적인 동작 특성을 갖는 것으로 가정한다)

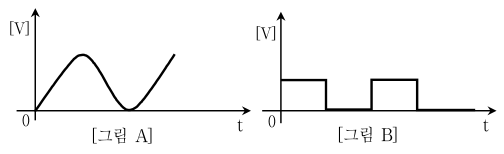

다음 [그림 A]의 정현파를 [그림 B]의 구형파로 변환시키는데 가장 적합한 회로는?

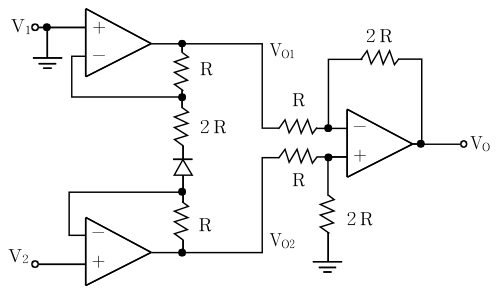

다음 회로에서 입력전압 V₂가 －1 V 일 때, 출력전압 V_O값[V]은? (단, 회로에서 사용된 op-amp와 다이오드는 이상적인 동작 특성을 갖는 것으로 가정한다)

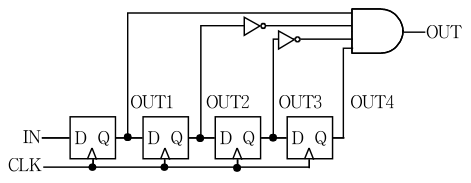

D-F/F을 사용한 다음 회로에서 IN에 "H"→"H"→"L"→"L"→"H"→"H"의 논리값이 순차적으로 입력되면 OUT의 상태가 순차적으로 어떻게 변하는가? (단, OUT1, OUT2, OUT3, OUT4 노드들의 초기값은 모두 "L" 이며, IN에 입력되는 논리값 시간 간격은 CLK 신호 주기와 같다고 가정한다)

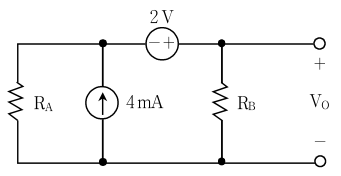

다음 회로에서 출력전압 Vo 값 [V]은? (단, R_A ＝ 4 KΩ, R_B ＝ 8 KΩ 이다)

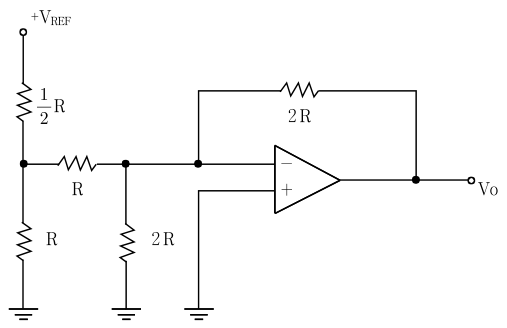

다음 회로의 출력전압 Vo 값[V]은? (단, 회로에서 사용된 op-amp는 이상적인 동작 특성을 갖는 것으로 가정한다)

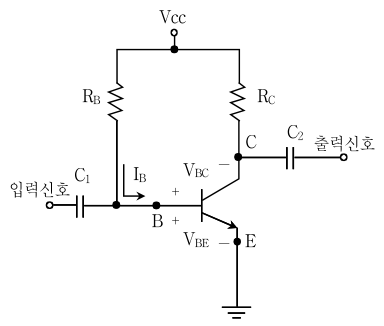

다음 신호증폭용 바이폴라 트랜지스터(BJT)의 고정 바이어스 회로에서, 베이스－콜렉터간 전압값(V_BC)이 －6 V가 되기 위한 바이어스 저항 R_C의 값 [KΩ]은? (단, BJT의 β ＝ 100, V_BE ＝ 0.7 V, R_B ＝ 200 KΩ, C₁ ＝ C₂ ＝ 10 μF, V_CC ＝ 10.7 V 이다)

다음 카르노맵(Karnaugh map)을 간략화하여 나타낸 논리식은?

AB CD	00	01	11	10
00	1	0	0	1
01	1	1	1	0
11	0	1	1	0
10	1	0	0	1

N형 MOSFET에 대한 설명으로 옳지 않은 것은? (단, MOSFET은 차단영역에 있지 않다고 가정한다)

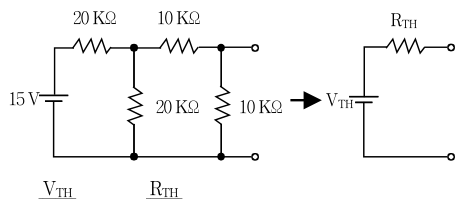

테브난 정리를 이용하여 다음 회로를 단순화할 때, 테브난 전압(V_TH) [V]과 테브난 저항(R_TH) 값 [KΩ]은?

V_TH R_TH

면적이 A인 평행한 두 금속판 사이의 거리가 d인 커패시터의 정전용량을 2배로 증가시키기 위한 방법으로 적절한 것은?

펄스코드변조(PCM)를 이용하여 1 KHz에서 최대 5 KHz 사이의 신호를 나이퀴스트율로 표본화하여 변조하려고 할 때, 각 표본이 24－레벨의 정밀도를 가지려면 펄스코드변조의 비트율 [Kbps]은?

다음 회로에서 입력전압(V_i)이 10 V일 때, 20 KΩ에 흐르는 전류값 I_L [mA]은? (단, 회로에서 사용된 op-amp는 이상적인 동작특성을 갖는 것으로 가정한다)

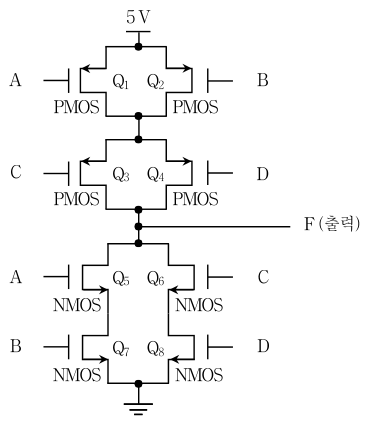

다음 CMOS 회로는 입력단자 A, B, C, D에 5 V(로직레벨 'H') 혹은 0 V(로직레벨 'L')의 전압이 인가되도록 구성하였다. 이 회로와 동일한 논리함수를 갖는 논리게이트는?

논리식 (A ＋ B)(A ＋ B')(A' ＋ B)(A' ＋ B')을 간단히 한 결과는?

발광다이오드(LED)에 대한 설명으로 옳지 않은 것으로만 묶인 것은?

ㄱ. 발광다이오드는 금속－반도체 접합으로써, 금속으로는 몰리브텐, 백금 등이 사용되고 반도체로는 실리콘, 갈륨비소 등이 사용된다.

ㄴ. 발광다이오드도 pn 접합 소자의 일종으로 역방향으로 바이어스 될 때 실리콘 반도체 내 접합 부근에서 정공과 전자가 재결합하여 빛 에너지가 발산하게 된다.

ㄷ. 발광다이오드는 빛을 전기적신호로 변환하는 포토다이오드와 반대되는 기능을 한다.

ㄹ. 발광되는 빛은 정공과 전자의 재결합 양에 따라서 비례하고 재결합되는 양은 다이오드의 순방향 전류에 비례한다.

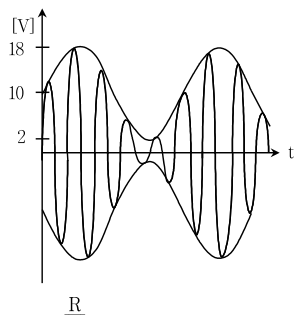

다음 그림은 AM 변조된 DSB-LC(Double-Side-Band Large-Carrier) 파형이다. 변조 지수(modulation index)를 m이라 하고, 총 송신 전력 중 캐리어가 차지하는 전력의 비율을 R이라고 할 때, m과 R을 구하면? (단, 그림에서 캐리어 주파수는 신호보다 매우 높다고 가정한다)

m R
