9급 국가직 전자공학개론 2016년 기출문제

다음 논리식 중 나머지 셋과 다른 하나는?

반도체의 pn 접합에서 발생하는 현상에 대한 설명으로 옳지 않은 것은?

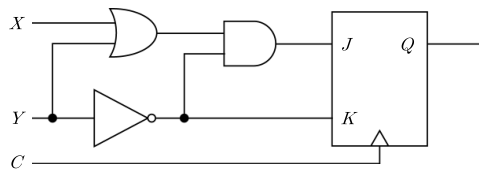

다음과 같은 J－K 플립플롭을 이용한 회로에서 XY 입력이 11, 10으로 순차적으로 들어갈 경우 $Q$의 변화는? (단, $Q$의 현재값은 1이다)

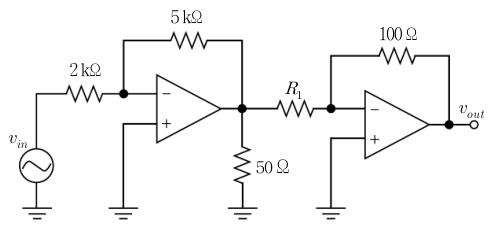

다음 회로에서 전체 전압이득 ($v_{out}/v_{in}$)의 절대값을 10으로 만들기 위한 저항 $R_1$ [Ω]은? (단, 전압원과 연산증폭기는 이상적이다)

차동증폭기의 특성에 대한 설명으로 옳지 않은 것은?

다음 카르노맵을 간략화하여 나타낸 논리식은?

$CD$ $AB$	00	01	11	10
00	0	1	0	0
01	1	1	1	1
11	1	1	1	0
10	0	1	0	0

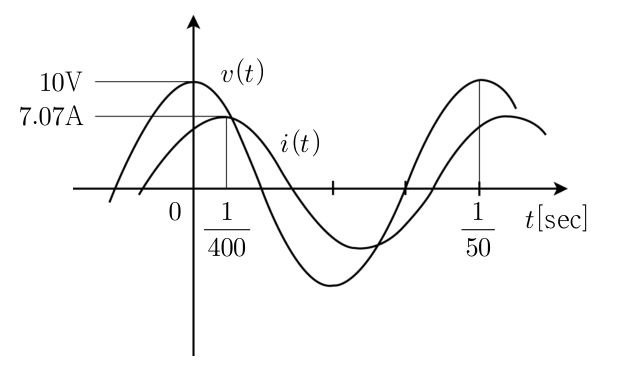

$RL$ 직렬회로에서 전원 $v(t)$를 인가하였을 때 회로에 흐르는 전류 $i(t)$가 그림과 같이 측정되었다. 이 때 $R$ [Ω] 및 $L$ [mH]의 값으로 가장 가까운 것은?

$R$ $L$

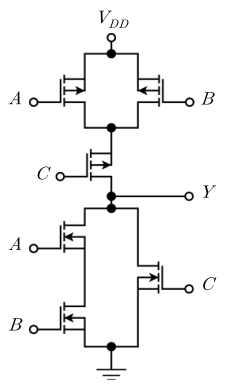

그림은 CMOS로 구성된 하나의 디지털 논리회로이다. 이 회로의 출력 $Y$는?

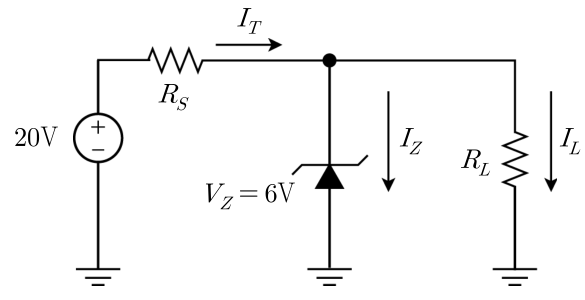

다음 회로에서 정전압이 유지되는 상태에서 허용될 수 있는 최소부하저항 $R_{L(\min )}$ [kΩ] 및 최대부하전류 $I_{L(\max )}$ [mA]는? (단, 제너무릎전류 $I_{ZK}=2$ [mA], 제너최대전류 $I_{ZM}=100$ [mA], $R_S=2$ [kΩ]이고, 제너임피던스는 무시한다)

$R_{L(\min )}$ $I_{L(\max )}$

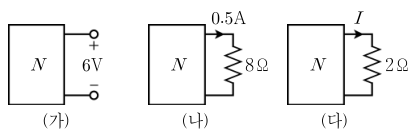

그림 (가)와 그림 (나)를 이용하여 그림 (다)의 전류값 $I[\mathrm{A}]$를 구하면? (단, $N$은 전원을 포함한 임의의 저항회로이다)

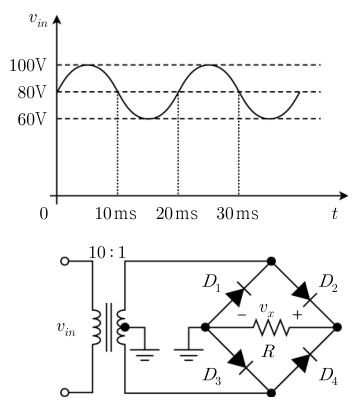

그림은 변압기와 브리지 다이오드를 사용한 정류회로이다. 입력신호 $v_{in}$을 인가하였을 때, $v_x$의 파형으로 옳은 것은? (단, 변압기와 다이오드들은 모두 이상적이다)

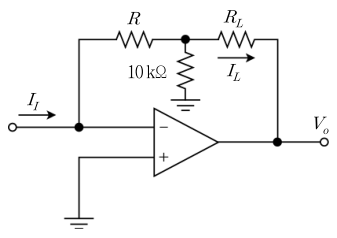

다음 회로에서 입력전류 $I_I$와 부하전류 $I_L$ 사이의 전류비($I_L/I_I$)가 10이 되도록 하는 저항 $R$ [kΩ]은? (단, 연산증폭기는 이상적이다)

증가형 MOSFET에서 반전층(inversion layer)의 전하와 전기적으로 같은 극성을 가지는 것은?

$RLC$ 회로의 공진에 대한 설명으로 옳지 않은 것은?

300 [Hz]에서 4,300 [Hz]까지의 주파수 대역과 신호 대 잡음비(SNR)가 255인 통신 링크에서 얻을 수 있는 최대 채널용량 [kbps]은?

수정발진기에 대한 설명으로 옳지 않은 것은?

다음 전압증폭회로의 입력전압 $v_{in}$과 출력전압 $v_{out}$ 사이의 소신호 전압이득 $\frac{v_{out}}{v_{in}}$은?

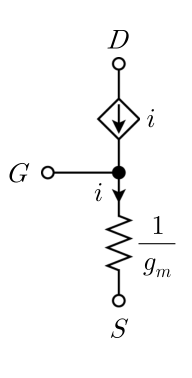

(단, $M1$의 소신호 등가회로는 이다)

10초 길이의 어떤 아날로그 신호가 디지털컴퓨터에 압축 없이 저장되는 과정에서 8,000 [Hz]로 샘플링 되고, 샘플 당 8비트를 사용하여 파일로 저장된다면, 최종 저장된 파일의 크기[bits]는? (단, 아날로그에서 디지털로 변환된 데이터 이외의 부가정보는 무시한다)

다음 BJT 증폭기의 소신호 전압 증폭률이 증가하는 경우가 아닌 것은?

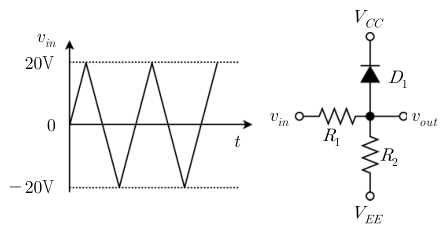

다음 회로에서 입력신호 $v_{in}$이 가해질 때 얻어지는 출력 $v_{out}$의 파형은? (단, $V_{CC}=5$ [V], $V_{EE}=0$ [V], $R_1=1$ [kΩ],
$R_2=1$ [kΩ]이고, $V_{D,\mathrm{on}}=0.7$ [V]이다)
