9급 국가직 토목설계 2011년 기출문제

철근콘크리트가 성립할 수 있는 이유로 옳지 않은 것은?

철근의 설계기준 항복강도와 지배단면 변형률 한계 사이의 관계가 옳지 않은 것은 ?

프리스트레스트 콘크리트(PSC)의 설계 시 균열검토를 수행해야 하는 이유로 옳지 않은 것은?

보통의 골재를 사용한 콘크리트의 설계기준강도 $f_{ck}=19$ MPa 일 때 콘크리트의 탄성계수[MPa]는?

기둥에서 장주와 단주의 구별에 대한 설명으로 옳지 않은 것은?

길이가 10 $m$인 캔틸레버보에 자중을 포함한 계수하중 $w_u=20\mathrm{kN}/m$가 작용할 때 전단철근이 필요한 구간 $x$[$m$]는? (단, 최소전단철근 배근 구간은 제외한다. 그리고 폭 $b=400$ $mm$, 유효깊이 $d=600$ $mm$, $f_{ck}=25$ MPa 이다)

PS 강재의 탄성계수 $E_{ps}=2\times 10^5$ MPa이고 콘크리트의 건조 수축률 ${ϵ}_{sh}=25\times 10^{-5}$일 때, 콘크리트 건조수축에 의한 PS 강재의 프리스트레스 감소율을 5 %로 제어하기 위한 초기 프리스트레스 값[MPa]은?

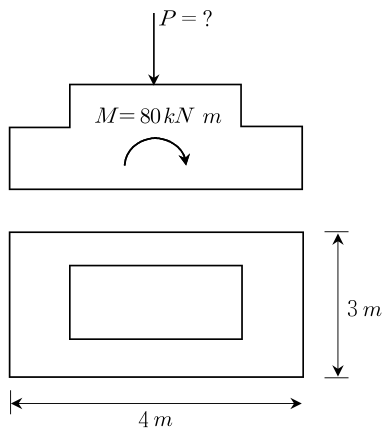

그림과 같이 콘크리트 기초판과 기둥의 중심에 수직하중과 모멘트가 작용하고 있다. 콘크리트 기초판과 기초 지반 사이에 인장응력이 작용하지 않도록 하기 위한 최소 수직하중[$\mathrm{kN}$]은? (단, 자중에 의한 하중효과는 무시하고, 하중계수는 고려하지 않는다)

지속하중에 의한 탄성처짐이 20 $mm$ 발생한 캔틸레버보의 5년간의 장기처짐을 포함한 총처짐[$mm$]은? (단, 보의 인장철근비는 0.06, 압축철근비는 0.02, 지속하중의 재하기간에 따른 계수는 2.0 이다)

철근콘크리트 구조물의 전단과 비틀림 설계에 대한 설명으로 옳지 않은 것은?

휨과 압축을 받는 직사각형 단주의 설계에 대한 설명으로 옳지 않는 것은?

프리스트레스트 콘크리트 부재에 프리스트레스 도입으로 인한 콘크리트 압축응력 $f_{cs}=5$ MPa 이고, 콘크리트 크리프계수 $C_u=2.0$, 탄성계수비 $n=6$일 때, 콘크리트 크리프에 의한 PS 강재의 프리스트레스 감소량[ MPa]은?

표준갈고리에 대한 설명으로 옳지 않은 것은?

플레이트 거더의 보강재에 대한 설명으로 옳지 않은 것은 ?

옹벽의 안정검토에 대한 설명으로 옳지 않은 것은? (단, $\Sigma H$는 수평력의 합, $y$는 기초저판 아래면에서 수평력 작용점까지의 높이, $\Sigma V$는 수직력의 합, $x$는 기초저판 앞면에서 수직력 작용점까지의 거리, $\mu$는 마찰계수, $B$는 기초저판의 폭이다)

도로교 내진설계 시 고려사항으로 옳지 않은 것은 ?

그림과 같이 지간이 8 $m$인 프리스트레스트 콘크리트 단순보에 PS 강재가 직선으로 단면의 도심에 배치되어 있고 1,200 $\mathrm{kN}$의 프리스트레스 힘이 작용하고 있다. 보의 단위중량을 25 $\mathrm{kN}/m^3$ 로 가정할 때, 보의 중앙단면 하연의 응력이 0(zero) 이 되도록 하기 위해 자중 외에 추가로 가해 주어야 하는 등분포하중 $w$[$\mathrm{kN}/m$]은?

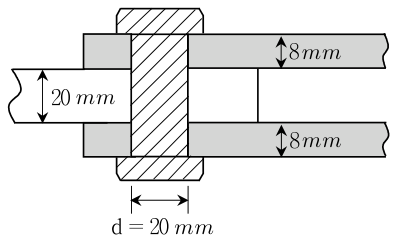

그림과 같은 연결에서 볼트가 지지할 수 있는 인장력[$\mathrm{kN}$]은? (단, 허용전단응력 $v_{sa}=200$ MPa, 허용지압응력 $f_{ba}=300$ MPa, $\pi$ ＝ 3으로 계산한다)

그림과 같은 철근콘크리트 T형보의 휨강도 계산시 플랜지 상연에서 중립축까지의 거리와 가장 가까운 값[mm]은? (단, 콘크리트 압축강도 $f_{ck}$ ＝ 25 MPa, 철근의 항복강도 $f_y$ ＝ 300 MPa, 철근 단면적 $A_s$ ＝ 5,000 $mm$²이다)

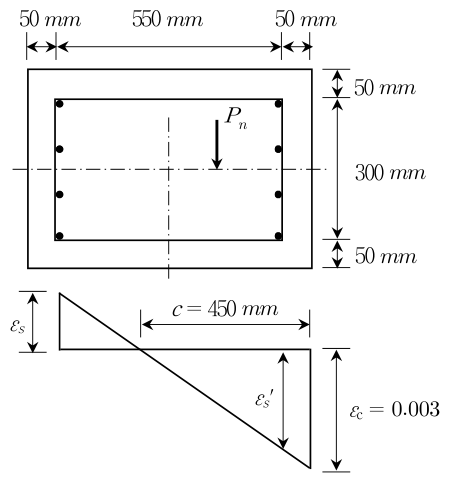

압축과 휨을 받는 띠철근 기둥(단주)이 그림과 같은 변형률 분포를 나타낼 때 도심으로부터 편심을 갖는 공칭 축하중강도 $P_n$[$\mathrm{kN}$]는? (단, $f_{ck}=\frac{20}{0.85^2}$MPa, $f_y=300$ MPa, $A_s=A_s^{\prime }=2,500m{m}^2$ ,$E_s=2.0\times 10^5$ MPa이다. 또한 압축철근은 항복한 것으로 가정하고, 철근의 압축력 $C_s=A_s^{\prime }{f}_y$를 사용한다)
