9급 국가직 토목설계 2012년 기출문제

콘크리트 구조설계기준에 의한 현장치기 콘크리트의 최소 피복두께에 대한 설명으로 옳지 않은 것은?

그림과 같은 단철근 직사각형보의 균열모멘트 M_cr [kN·m]은? (단, 콘크리트 설계기준강도 f_ck ＝ 25 MPa이다)

콘크리트 구조설계기준에서 다음과 같은 휨부재의 최소철근량을 적용하는 이유로 타당한 것은?

$A_{s,\min }=\frac{1.4}{f_y}{b}_{w}d,A_{s,\min }=\frac{0.25\sqrt{f_{ck}}}{f_y}{b}_{w}d$

정사각형 확대기초의 중앙에 기초판의 자중을 포함한 축방향 압축력 P ＝ 5,000 kN이 사용하중으로 작용할 때, 가장 경제적인 정사각형 기초의 한 변의 길이[m]는? (단, 기초지반의 허용지지력 q_a ＝ 200 kN/m²이다)

단철근 직사각형보가 폭 b ＝ 400 mm, 유효깊이 d ＝ 700 mm, 인장철근 단면적 A_s ＝ 1,445 mm², 콘크리트 설계기준강도 f_ck ＝ 20 MPa, 철근의 항복강도 f_y ＝ 400 MPa일 때, 설계휨강도 M_d [kN·m]는?

콘크리트 설계기준강도 f_ck ＝ 24 MPa인 철근콘크리트 구조물의 압축 이형철근에 대한 최소 겹침이음길이[mm]는? (단, 겹침이음에 사용되는 두 철근은 항복강도 f_y ＝ 300 MPa인 D13[공칭직경 d_b ＝ 13 mm로 가정]을 사용한다)

기둥의 길이 L ＝ 8 m, 지름 d ＝ 500 mm인 원형기둥의 유효세장비 λ는? (단, 기둥은 양단고정이다)

그림과 같은 콘크리트로 된 기둥(단주)에 하중 P가 도심에 작용하여 A부분에 압축응력 f_A ＝ 5 MPa, B부분에 압축응력 f_B ＝ 3 MPa가 각 부재에 일정하게 발생하였다. 이들 응력을 5년 이상의 장기하중으로 받을 때, 탄성변형 및 크리프 변형에 의한 총 압축변위[mm]는? (단, 콘크리트의 설계기준강도 f_ck ＝ 19 MPa, 크리프 계산을 위한 콘크리트의 탄성계수 E_c ＝ 2.5 × 10⁴ MPa, 자중은 무시하며, 기둥은 옥외에 있다)

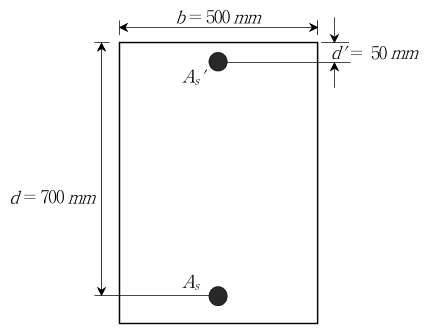

그림과 같은 복철근 직사각형보의 설계휨강도 M_d [kN·m]는? (단, 콘크리트 설계기준강도 f_ck ＝ 20 MPa, 철근 항복강도 f_y ＝ 400 MPa, 인장철근 단면적 A_s ＝ 7,890 mm², 압축철근 단면적 A_s' ＝ 5,000 mm²이다)

계수 전단력 V_u ＝ 480 kN을 받는 직사각형 콘크리트 부재의 단면이 폭 b ＝ 400 mm, 유효깊이 d ＝ 600 mm이다. 강도설계법에 의해 전단철근을 배근할 경우, 규정에 따른 수직 스터럽의 최대간격 s [mm]는? (단, 콘크리트 설계기준강도 f_ck ＝ 25 MPa이다)

길이 L ＝ 10 m인 포스트텐션 프리스트레스트 콘크리트보의 강선에 1,000 MPa의 인장력을 가했다. 정착 장치에 의한 강선의 활동량이 5 mm일 경우, 정착장치 활동에 의한 프리스트레스 손실[MPa]은? (단, 1단 정착이며, PS강재의 탄성계수 E_p ＝ 2.0 × 10⁵ MPa이다)

인장을 받는 이형철근의 직경 d_b ＝ 25 mm일 때, 기본정착길이 l_db [mm]는? (단, 콘크리트의 설계기준강도 f_ck ＝ 25 MPa, 철근의 항복강도 f_y ＝ 400 MPa이다)

콘크리트의 압축강도에 대한 설명으로 옳지 않은 것은?

다음 중 1방향 슬래브의 설계기준으로 옳지 않은 것은?

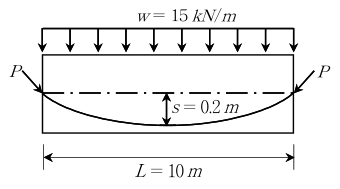

다음과 같은 긴장재가 포물선으로 배치된 프리스트레스트 콘크리트 단순보에 프리스트레스 P ＝ 600 kN이 가해졌다. 하중평형법에 의해 상향력과 상쇄되고 남은 순하향 하중[kN/m]은? (단, 자중을 포함한 등분포하중 w ＝ 15 kN/m가 작용하고 있으며, 프리스트레스의 손실은 무시하고, s ＝ 0.2 m이다)

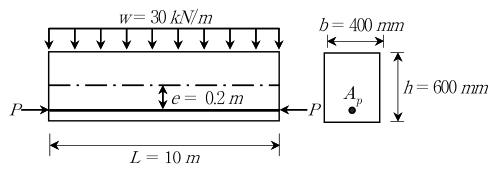

다음과 같은 지간이 L ＝ 10 m인 프리스트레스트 콘크리트 단순보에 자중을 포함한 등분포하중 w ＝ 30 kN/m가 작용하고 있다. 부재 단면이 폭 b ＝ 400 mm, 높이 h ＝ 600 mm이며, PS강선은 편심 e ＝ 0.2 m로 직선배치 되어있다. 균등질보개념(응력개념)을 적용할 때, 이 보의 중앙부 하단에 휨에 의한 수직응력이 0(zero)이 되기 위해 도입해야하는 프리스트레스의 크기 P [kN]는? (단, 프리스트레스의 손실은 무시한다)

필릿용접에서 인장력 P ＝ 120 kN이고, 용접목두께 a ＝ 6 mm이며, 용접유효길이 L ＝ 2 m일 때, 용접부에 발생하는 응력[MPa]은?

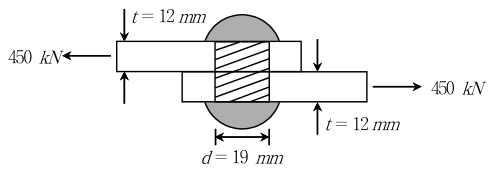

다음과 같은 리벳 이음에서 필요한 최소 리벳 수[개]는? (단, 리벳의 허용전단응력 v_sa ＝ 200 MPa , 허용지압응력 f_ba ＝ 240 MPa, 리벳의 직경 d ＝ 19 mm, 강판의 두께 t ＝ 12 mm이다)

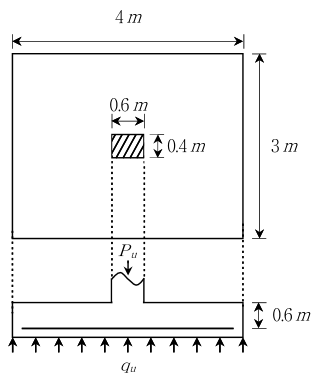

다음과 같은 기초판에 자중을 포함한 계수 축방향하중 P_u ＝ 900 kN이 콘크리트 기둥 도심에 편심없이 작용할 때, 직사각형 확대기초의 2방향 전단에 대한 위험단면에서의 계수 전단력 V_u [kN]는?

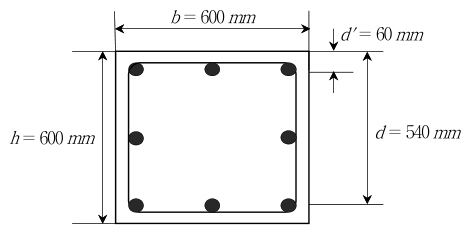

다음과 같은 정사각형 띠철근 기둥(600 mm × 600 mm)에 대한 축방향 철근의 총단면적 A_st ＝ 10,000 mm²이다. 축방향 하중의 편심 e와 최소편심 e_min의 관계가 e ≤ e_min인 경우에 설계 축방향압축강도 P_d [kN]와 균형상태(e ＝ e_b, e_b는 균형편심)인 경우에 가장 바깥쪽 압축철근의 축방향 변형도 ε_s'는? (단, 콘크리트 설계기준강도 f_ck ＝ 20 MPa, 철근의 항복강도 f_y ＝ 300 MPa, 폭 b ＝ 600 mm, 유효깊이 d ＝ 540 mm, 압축철근의 깊이 d' ＝ 60 mm이다)
