9급 국가직 토목설계 2013년 기출문제

철근콘크리트 구조물의 사용성 및 내구성에 대한 검토 및 대책으로 적절하지 않은 것은?

지간 중앙에서 집중하중이 작용하고 균열이 발생하지 않은 단순지지된 탄성상태인 직사각형 철근콘크리트보에서의 부재력과 응력에 대한 설명으로 옳지 않은 것은?

강도설계법에 따른 다음 단철근 직사각형보의 설계휨강도[kN·m]는?

○ 인장지배단면으로 가정

○ 유효깊이 d ＝ 450 mm

○ 등가 직사각형 응력블럭의 깊이 a ＝ 100 mm

○ 인장철근의 단면적 A_s ＝ 1,000 mm²

○ 철근의 설계기준항복강도 f_y ＝ 400 MPa

강도감소계수($\varphi$)에 대한 설명으로 옳지 않은 것은?

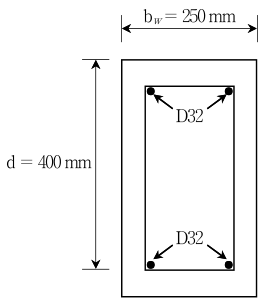

강도설계법에 따라서 그림과 같은 단면에 전단철근을 충분히 사용하는 경우, 단면이 부담할 수 있는 최대 설계전단강도[kN]는? (단, 콘크리트에 의한 전단강도(V_c)는 간략식에 의하여 계산, 콘크리트의 설계기준압축강도 f_ck ＝ 36 MPa, 횡방향 철근의 설계기준항복강도 f_yt ＝ 400 MPa, 경량콘크리트계수 $\lambda$ ＝ 1.0)

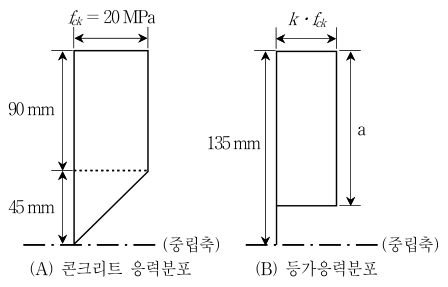

극한상태에서 콘크리트의 압축응력분포를 다음과 같이 가정할　때, 등가 직사각형 응력블럭(k·f_ck)의 깊이 a [mm]는? (단, f_ck : 콘크리트의 설계기준압축강도, k > 0으로 가정)

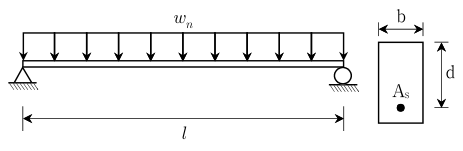

단순보에 등분포 활하중 $w_n$만 작용하고 있다. 강도설계법에서 강도감소계수와 하중계수를 1.0으로 가정할 때, 보가 부담할 수 있는 최대 등분포 활하중의 크기는? (f_ck : 콘크리트의 설계기준압축강도, f_y : 철근의 설계기준항복강도, A_s : 인장철근의 단면적)

다음과 같은 철근콘크리트보의 전단 경간 a의 영향에 대한 설명으로 옳지 않은 것은?

｢콘크리트구조기준(2012)｣에 따른 표준갈고리의 기본정착길이[mm]는? (단, 콘크리트의 설계기준압축강도 f_ck ＝ 25 MPa, 철근의 설계기준항복강도 f_y ＝ 400 MPa, 철근의 공칭지름 d_b ＝ 25 mm, 경량콘크리트계수 $\lambda$ ＝ 1.0, 철근 도막계수 $\beta$ ＝ 1.0)

단면이 500 mm × 500 mm인 띠철근 압축부재가 있다. 8개의 축방향 철근이 적절한 간격의 띠철근으로 둘러싸여 있으며 횡방향 상대변위가 없는 단주이다. 이 압축부재에는 고정하중에 의한 축력 900 kN, 활하중에 의한 축력 800 kN, 활하중에 의한 휨모멘트 40 kN·m가 작용한다. 다음 설명 중 옳지 않은 것은? (단, 최소 편심은 0.1 h로 본다)

1방향 슬래브에 대한 설명으로 옳지 않은 것은?

다음 중 압축부재의 철근량 제한 규정에 대한 설명으로 옳지 않은 것은?

다음과 같이 긴장재를 포물선으로 배치한 PSC보의 프리스트레스힘(P)은 1,000 kN이고, 경간 중앙단면에서의 긴장재 편심량(e)은 0.3 m이다. 하중평형의 개념을 적용할 때 콘크리트에 발생하는 등분포상향력[kN/m]은?

다음 중 옹벽설계와 관련된 내용으로 옳지 않은 것은?

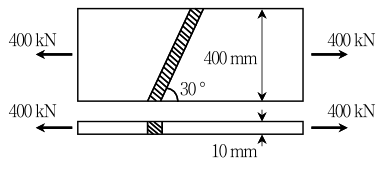

다음과 같은 맞대기 용접의 용접부에 발생하는 인장응력[MPa]은?

구조물 기초설계시 말뚝본체의 허용압축하중 결정시 고려해야 하는 사항으로 옳지 않은 것은?

다음 중 강구조물의 구조적 거동 특성으로 옳지 않은 것은?

다음 중 프리스트레스트 콘크리트 설계원칙 및 시방 관련 내용으로 옳지 않은 것은?

｢도로교설계기준(2010)｣에 따른 도로교의 교량 바닥판 설계시 철근콘크리트 바닥판에 배근되는 배력철근에 대한 설계기준을 설명한 내용으로 옳지 않은 것은?

다음 중에서 프리스트레스트 콘크리트(PSC)보와 철근콘크리트 (RC)보의 비교에 관한 설명으로 옳지 않은 것은?
