9급 지방직 건축구조 2009년 기출문제

시행 2009-05-23 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2009 9급 지방직 전과목
1.
건축구조설계법으로 적절하지 않은 것은?
건축구조
  1. ①강도설계법
  2. ②하중설계법
  3. ③한계상태설계법
  4. ④허용응력도설계법
정답 보기

정답 ② · 해설 보기

2.
옹벽의 설계에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①옹벽에 대한 전도 모멘트는 안전 모멘트를 초과하지 않아야 한다.
  2. ②옹벽에 작용하는 토압의 수평성분에 의한 수평방향의 활동에 대하여 안전하여야 한다.
  3. ③옹벽기초 아래에 있는 기초지반은 충분한 지지력과 허용침하량 이내이어야 한다.
  4. ④옹벽이 길게 연속될 때에는 붕괴의 위험이 있으므로 신축이음을 설치하면 안된다.
정답 보기

정답 ④ · 해설 보기

3.
철근콘크리트구조에서 복철근보에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①장기 처짐이 감소한다.
  2. ②연성이 증진된다.
  3. ③철근 조립이 불편하다.
  4. ④설계강도가 증대된다.
정답 보기

정답 ③ · 해설 보기

4.
건축물의 기초에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①온통기초는 건축물 바닥전체가 기초판으로 된 것으로 하중에 비해 지내력이 약한 경우에 사용된다.
  2. ②기초는 지정형식에 따라 직접기초, 말뚝기초, 피어기초, 잠함기초로 구분할 수 있다.
  3. ③매입말뚝을 배치할 때 그 중심간격은 말뚝머리 지름의 2 배 이상으로 한다.
  4. ④말뚝기초설계시 동일 건축물에서는 지지말뚝과 마찰말뚝을 혼용해서 사용해야 한다.
정답 보기

정답 ④ · 해설 보기

5.
철골보의 처짐한계에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①자동 크레인보의 처짐한계는 스팬의 ～ 이다.
  2. ②수동 크레인보의 처짐한계는 스팬의 이다.
  3. ③단순보의 처짐한계는 스팬의 이다.
  4. ④캔틸레버보의 처짐한계는 스팬의 이다.
정답 보기

정답 ③ · 해설 보기

6.
구조용 합판에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①구조용 합판은 합판의 강도에 따라 1 등급, 2 등급 및 3 등급으로 구분된다.
  2. ②구조용 합판의 기준 허용응력은 하중계수와 함수율에 따라 보정한다.
  3. ③구조용 합판의 기준 허용응력은 건조사용조건에 근거한 값이다.
  4. ④구조용 합판의 종류는 단판의 구성에 따라 1 급 및 2 급으로 구분된다.
정답 보기

정답 ① · 해설 보기

7.
벽돌구조의 구조제한에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①내력벽의 길이는 12 m를 넘을 수 없다.
  2. ②내력벽의 두께는 바로 위층의 내력벽 두께 이상이어야 한다.
  3. ③내력벽으로 토압을 받는 부분의 높이가 2.5 m를 넘지 아니하는 경우에는 벽돌구조로 할 수 있다.
  4. ④테두리보의 춤은 벽두께의 1.5 배 이상으로 한다.
정답 보기

정답 ① · 해설 보기

8.
조적구조물의 경험적 설계법에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①2 층 이상의 건물에서 조적내력벽의 공칭두께는 200 mm 이상이어야 한다.
  2. ②층고가 2.7 m를 넘지 않는 1층 건물의 속찬 조적벽의 공칭두께는 150 mm 이상으로 할 수 있다.
  3. ③조적벽이 횡력에 저항하는 경우에는 전체 높이가 13 m, 처마높이가 9 m 이하이어야 한다.
  4. ④파라펫벽의 두께는 200 mm 이상이어야 하며, 높이는 두께의 5 배를 넘을 수 없다.
정답 보기

정답 ④ · 해설 보기

9.
철근콘크리트 띠철근 기둥에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①기둥단면의 최소치수는 200 mm 이상이고, 최소단면적은 50,000 mm2 이상이다.
  2. ②종방향 철근의 순간격은 40 mm, 철근 공칭지름의 1.5 배 및 굵은 골재 공칭최대치수의 배 중 큰 값 이상으로 한다.
  3. ③D32 이하의 종방향 철근은 D10 이상의 띠철근으로 한다.
  4. ④띠철근의 수직간격은 종방향 철근 지름의 16 배 이하, 띠철근 지름의 48 배 이하, 기둥단면의 최소치수 이하로 하여야 한다.
정답 보기

정답 ① · 해설 보기

10.
옥내에 시공되는 철근콘크리트 보가 주근은 D22, 스터럽은 D13을 사용할 때, 보의 콘크리트표면에서 첫 번째 주근 중심까지의 최소거리(mm)는? (단, 콘크리트 설계기준강도 이고 최소 피복두께는 건축구조설계기준(KBC)에 따른다)
건축구조
  1. ①54
  2. ②59
  3. ③64
  4. ④69
정답 보기

정답 ③ · 해설 보기

11.
강구조의 설계 요구사항에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①파스너로 보에 접합되는 덧판의 단면적은 전체 플랜지 단면적의 70 %를 넘어야 한다.
  2. ②압연형강을 사용한 보는 일반적으로 총단면적의 휨강도에 의해 단면을 산정해야 한다.
  3. ③압축재의 세장비는 200을 초과하지 않아야 한다.
  4. ④압축재의 판폭두께비에 따라 단면을 콤팩트 단면, 비콤팩트 단면, 세장판 단면으로 분류한다.
정답 보기

정답 ① · 해설 보기

12.
지진력저항시스템에 대한 설계계수 중에서 반응수정계수(R) 값이 가장 큰 것은?
건축구조
  1. ①내력벽시스템의 무보강 조적전단벽
  2. ②건물 골조시스템의 철골 강판전단벽
  3. ③중간 모멘트골조를 가진 이중골조시스템의 철근보강 조적전단벽
  4. ④모멘트－저항골조시스템의 철근콘크리트 중간 모멘트골조
정답 보기

정답 ② · 해설 보기

13.
목조 지붕틀에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①왕대공지붕틀에서 평보는 휨과 인장을 받는다.
  2. ②왕대공지붕틀에서 압축력과 휨모멘트를 동시에 받는 부재는 왕대공이다.
  3. ③왕대공지붕틀에서 평보를 이을 때는 왕대공 근처에서 잇는 것이 좋다.
  4. ④귀잡이보는 지붕틀과 도리를 잡아주어 변형을 방지한다.
정답 보기

정답 ② · 해설 보기

14.
보강블록조에서 철근보강 방법에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①철근은 굵은 것을 조금 넣는 것보다 가는 것을 많이 넣는 것이 좋다.
  2. ②세로철근의 정착길이는 철근지름의 40 배 이상으로 한다.
  3. ③세로철근의 정착이음은 보강블록 속에 둔다.
  4. ④철근을 배치한 곳에는 모르타르 또는 콘크리트로 채워 넣어 철근피복이 충분히 되고 빈틈을 없게 한다.
정답 보기

정답 ③ · 해설 보기

15.
목구조의 목재접합에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①산지는 부재 이음의 모서리가 벌어지지 않도록 보강하는 얇은 철물이다.
  2. ②쪽매는 마루널과 같이 길고 얇은 나무판을 옆으로 넓게 이어대는 이음이다.
  3. ③듀벨은 목재의 전단변형을 억제하여 접합하는 보강철물이다.
  4. ④연귀맞춤은 모서리 등에서 맞춤할 때 부재의 마구리가 보이지 않게 45 °접어서 맞추는 방식이다.
정답 보기

정답 ① · 해설 보기

16.
철근콘크리트구조에 사용되는 표준갈고리에 대한 설명으로 옳지 않은 것은? (단, db 는 철근의 공칭지름이다)
건축구조
  1. ①주철근의 180 °표준갈고리는 180 ° 구부린 반원 끝에서 4 db 이상, 또한 60 mm 이상 더 연장되어야 한다.
  2. ②주철근의 90 °표준갈고리는 90 ° 구부린 끝에서 6 db 이상 더 연장되어야 한다.
  3. ③스터럽과 띠철근의 90 °표준갈고리에서 D16 이하의 철근은 90 ° 구부린 끝에서 6 db 이상 더 연장하여야 한다.
  4. ④스터럽과 띠철근의 135 °표준갈고리에서 D25 이하의 철근은 135 ° 구부린 끝에서 6 db 이상 더 연장하여야 한다.
정답 보기

정답 ② · 해설 보기

17.
아래 그림과 같은 골조구조물의 부정정 차수는?
건축구조
  1. ①9차
  2. ②10차
  3. ③11차
  4. ④12차
정답 보기

정답 ④ · 해설 보기

18.

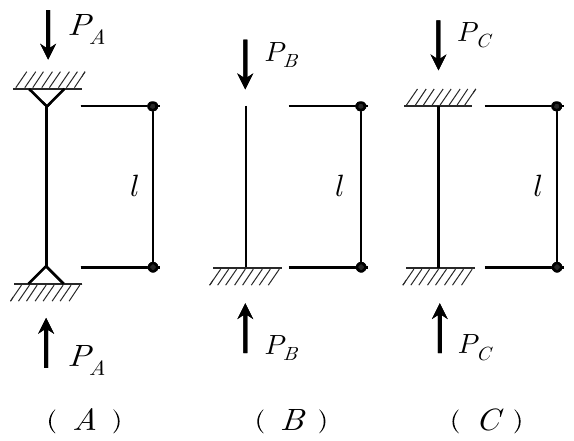

그림과 같은 기둥 , , 의 탄성좌굴하중의 비 : : 는?
(단, 기둥 단면은 동일하며, 동일재료로 구성되고 유효좌굴길이계수는 이론값으로 한다)
건축구조
  1. ①1 : 2 : 0.5
  2. ②1 : 0.25 : 2
  3. ③1 : 0.25 : 4
  4. ④1 : 0.25 : 16
정답 보기

정답 ③ · 해설 보기

19.
조적식구조인 벽에 있는 개구부에 대한 설명으로 옳지 않은 것은?
건축구조
  1. ①각층의 대린벽으로 구획된 각 벽에 있어서 개구부의 폭의 합계는 그 벽의 길이의 이하로 하여야 한다.
  2. ②하나의 층에 있어서의 개구부와 그 바로 위층에 있는 개구부와의 수직거리는 300 mm 이상으로 하여야 한다.
  3. ③조적식구조인 벽에 설치하는 개구부에 있어서는 각층마다 그 개구부 상호간 또는 개구부와 대린벽의 중심과의 수평거리는 그 벽의 두께의 2 배 이상으로 하여야 한다. 다만, 개구부의 상부가 아치구조인 경우에는 그러하지 아니하다.
  4. ④폭이 1.8 m를 넘는 개구부의 상부에는 철근콘크리트구조의 윗인방을 설치하여야 한다.
정답 보기

정답 ② · 해설 보기

20.
목구조 건축물에서 인장력을 받는 가새의 두께와 폭으로 적합한 것은?
건축구조
  1. ①두께 15 mm 이상, 폭 60 mm 이상
  2. ②두께 20 mm 이상, 폭 60 mm 이상
  3. ③두께 15 mm 이상, 폭 90 mm 이상
  4. ④두께 25 mm 이상, 폭 80 mm 이상
정답 보기

정답 ③ · 해설 보기
