9급 지방직 기계설계 2010년 기출문제

SI 기본단위에 의한 표시 중 일률(동력)에 해당되는 것은?

원통코일 스프링에서 스프링지수에 대한 설명으로 옳은 것은?

리드각 $\alpha$ ＝ 10°, 마찰각 $\rho$ ＝ 35° ($\mu$ ＝ tan$\rho$), 유효직경 20 mm인 1줄 사각나사로 100 kg_f의 하중을 들어올리려고 한다. 나사를 죄는데 필요한 토크[kg_fm]는? (단, sin 10° ＝ 0.174, cos 10° ＝ 0.985, tan 10° ＝ 0.176, tan 35° ＝ 0.700이다)

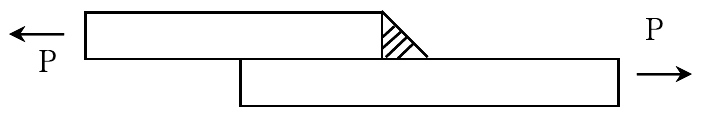

아래 그림 사선 부분과 같이 두께가 $t$인 강판을 겹치기이음으로 필릿용접 하였다. $P$의 힘으로 잡아당겨 용접부에 전단응력 $\tau$가 발생하였을 때, 용접 길이 l은?

다음 나사 중 체결용으로 적절하지 않은 것은?

다음 중에서 리벳지름과 피치가 동일한 경우 전단면 수가 가장 많은 것은?

모듈 ＝ 6, 중심거리 ＝ 315 mm, 속도비 ＝ 1 : 2.5인 한 쌍의 평기어가 있다. 작은 기어의 잇수에 가장 가까운 값은?

한 쌍을 이루는 두 개의 헬리컬 기어에서 치직각 모듈 ＝ 4, 잇수는 각각 20개와 100개, 비틀림각 ＝ 18°이다. 이 두 기어의 중심거리에 가장 가까운 값[mm]은? (단, cos 18° ＝ 0.95, sin 18° ＝ 0.31, tan 18° ＝ 0.33, cos 36° ＝ 0.81, sin 36° ＝ 0.59, tan 36° ＝ 0.73이다)

원추각이 $\alpha$, 평균직경이 D_m, 마찰계수 $\mu$인 원추클러치가 있다. 전달토크를 T라 할 때, 축방향으로 밀어야 할 힘(P)은?

롤러 베어링의 기본 동적부하용량이 의미하는 것은?

다판식 원판 클러치에서 축방향으로 10 kg_f의 힘을 가해 2 kg_fm의 토크를 전달하고자 한다. 이때 마찰면의 개수는? (단, 접촉면의 안지름이 100 mm, 바깥지름이 300 mm이고, 마찰계수 $\mu$ ＝ 0.2이다)

길이 l, 높이 h, 폭 b인 평행키에서 축의 원주방향으로 작용하는 힘에 의해 전단응력과 압축응력이 키에 발생된다. 이때 허용전단응력 $\tau$와 허용압축응력 $\sigma$가 $\sigma$ ＝ 2 $\tau$일 때, h와 b의 관계는?

축각이 90°이고 각속도비가 1인 외접하는 원추마찰차에서 축방향 스러스트(thrust) 하중이 P일 때, 베어링에 작용하는 레디얼 하중은?

다음 중에서 단위중량당 에너지 흡수율이 크고, 경량이며, 구조가 간단한 기계요소는?

두 기어의 기초원의 지름이 $D_1$, $D_2$ 이고 잇수가 각각 $z_1$, $z_2$, 압력각이 $\alpha$, 원주피치가 $p$, 모듈이 $M$일 때 중심거리를 구하려 한다. 다음 중 옳은 것을 모두 고른 것은?

ㄱ. $\frac{D_1+D_2}{2\times \cos \alpha }$

ㄴ. $\frac{z_1+z_2}{2\times \cos \alpha }M$

ㄷ. $\frac{\left(\frac{D_1}{M\sin \alpha }+\frac{D_2}{M\sin \alpha }\right)÷2\times p}{\pi }$

ㄹ. $\frac{\left(\frac{D_1}{M\cos \alpha }+\frac{D_2}{M\cos \alpha }\right)÷2\times p}{\pi }$

베어링에는 제조나 사용에 있어서의 혼란을 방지하고 구별을 쉽게 하기 위하여 호칭 번호를 붙여 사용한다. 다음의 세 번째 항(08)이 가리키는 것은?

베어링 호칭 번호 : 6 2 08 C2 P6

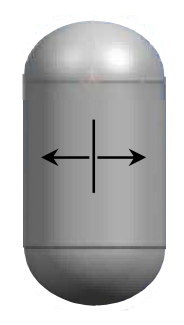

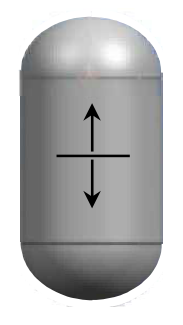

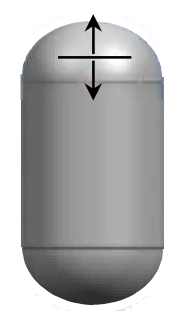

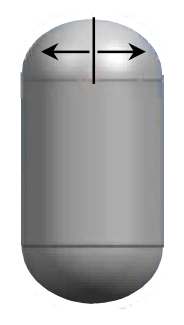

내압이 작용하고 있는 두께가 얇고 밀폐된 고압가스용기가 파단 되었을 때, 파단위치 및 방향으로 옳은 것은? (단, 용기의 두께는 일정하고 재료는 균질이고 등방성이며, 돔(DOME) 부분은 구형이다)

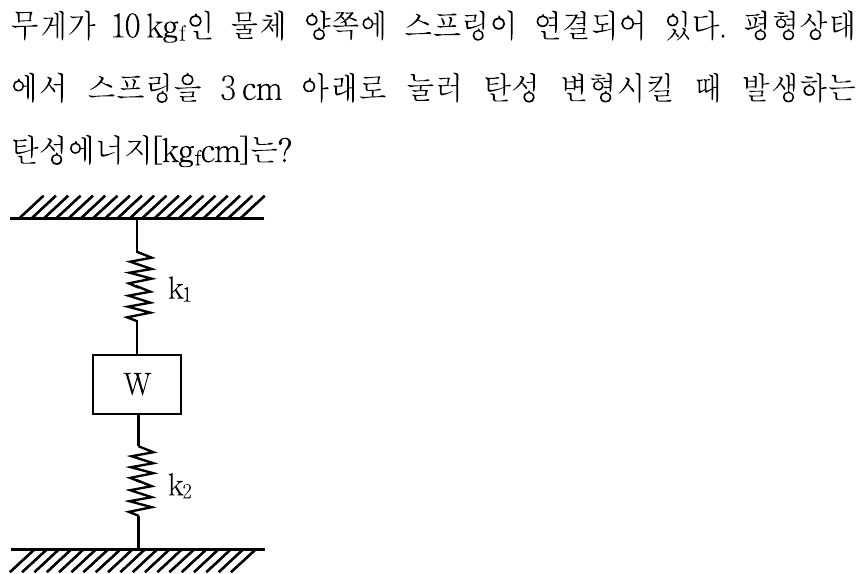

그림과 같이 스프링상수 k₁은 2 kg_f/cm, k₂는 4 kg_f/cm 이다. W의 무게가 10 kg_f인 물체 양쪽에 스프링이 연결되어 있다. 평형상태에서 스프링을 3 cm 아래로 눌러 탄성 변형시킬 때 발생하는 탄성에너지[kg_fcm]는?

압축 코일스프링이 축방향 하중을 받을 때 소선에 가장 큰 영향을 주는 응력은?

기어에서 백래시(Backlash)는?
