9급 지방직 기계설계 2011년 기출문제

100 [N]의 하중을 50 [cm] 들어 올리는 데, 8 [초]동안 15 [W]의 동력이 작용했다면, 이 전동 잭의 효율 [%]은?

두께가 ${\mathrm{t}}_0$, 사용압력이 ${\mathrm{p}}_0$, 내경이 ${\mathrm{r}}_0$인 원통형 압력용기(A)가 있다. 이 압력용기와 동일재료로 강판의 두께를 2배, 원통의 반경을 2배로 하여 동일한 형태의 압력용기(B)를 제작하고, 사용압력을 2배로 할 때 압력용기(B)의 최대전단응력 크기는 압력용기(A)의 몇 배인가? (단, ${\mathrm{t}}_0/{\mathrm{r}}_0$ ≪ 1이라고 가정한다)

마찰차에 대한 설명으로 옳지 않은 것은?

직경 D₁ ＝ 200 [mm], D₂ ＝ 400 [mm]이고, 잇수 z₁ ＝ 50, z₂ ＝ 100인 한 쌍의 평기어가 있다. 속도계수는 0.4, 접촉면응력계수 k ＝ 0.075 [kg_f /mm²], 이의 폭 b ＝ 80 [mm]라 하면, 기어에 걸리는 회전력 [kg_f]은？

회전수 1,000 [rpm]으로 10 [kW]의 동력을 전달하는 단판 클러치의 내경이 100 [mm], 외경이 200 [mm], 마찰계수가 0.2일 때, 클러치를 축방향으로 미는 힘 [kg_f]은?

고속 회전 시 미끄러짐을 방지하기 위하여 스러스트 볼베어링에 예압(preload)을 가하게 된다. 운전속도(N)가 제한속도(N_max)의 20 %인 경우 기본 정 정격하중(C₀)의 몇 배로 예압해야 하는가?

벨트의 평행걸기(open belting) 시 축간 중심거리는 1,000 [mm], 원동차의 지름은 400 [mm], 종동차의 지름은 300 [mm]이다. 벨트의 길이에 가장 가까운 값 [mm]은?

자중을 무시할 수 있는 길이 $L$인 원형 단면 실축(탄성 계수 $E$)이 단순지지되어 있다. 이 축의 중앙에 하중 $W$인 회전체가 설치되어 있을 때, 위험속도($N[\mathrm{rpm}]$)가 되는 축의 지름은? (단, $g$는 중력가속도이다)

굽힘모멘트와 토크를 동시에 받는 축의 인장응력은 90 [MPa], 전단응력은 60 [MPa]이다. 허용인장응력을 110 [MPa], 허용전단응력을 80 [MPa]이라 할 때, 다음 설명 중 옳지 않은 것은?

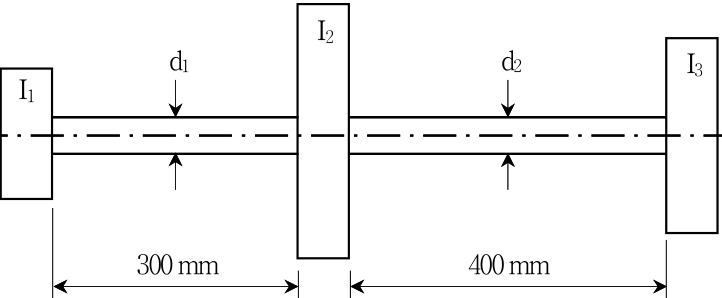

다음 그림에서 벨트 풀리 1(I₁)에 700 [PS]이 전달되고, 이 동력은 풀리 2(I₂)에 300 [PS], 풀리 3(I₃)에 400 [PS]으로 나누어 전달된다. 풀리 2의 좌측과 우측의 축에 걸리는 전단응력이 같아지도록 설계한다면, d₁/d₂은? (단, 자중 및 굽힘하중에 의한 전단응력은 무시한다)

유니파이 보통나사 3/4-10 UNC의 피치 [mm]는?

이의 수 16개인 피니언이 이의 수 40개인 기어를 구동시키는 평기어쌍이 있다. 모듈은 12 [mm], 이끝높이와 이뿌리높이는 각각 12 [mm], 15 [mm]이고, 압력각이 20°일 때, 원주피치 [mm] 및 중심거리 [mm]는?

원주피치[mm] 중심거리[mm]

안지름이 312 [mm]인 이음매 없는 강관에 유량이 약 0.23 [m³/s], 수압이 2 [MPa]인 유체가 흐를 때, 이에 적합한 강관의 바깥지름 [mm]은? (단, 허용인장응력은 78 [MPa], 부식여유는 1 [mm], 평균유속은 3 [m/s]로 한다)

합금강에서 합금원소의 영향으로 옳지 않은 것은?

대표적인 관이음 방법인 플랜지를 설계할 때, 플랜지 면에 수직으로 작용하는 전하중이 P이면 플랜지의 두께는 ${\mathrm{t}}_0$이다. 동일 조건에서 압력이 두 배가 된다면, 플랜지의 최소두께는 ${\mathrm{t}}_0$의 몇 배로 설계해야 하는가?

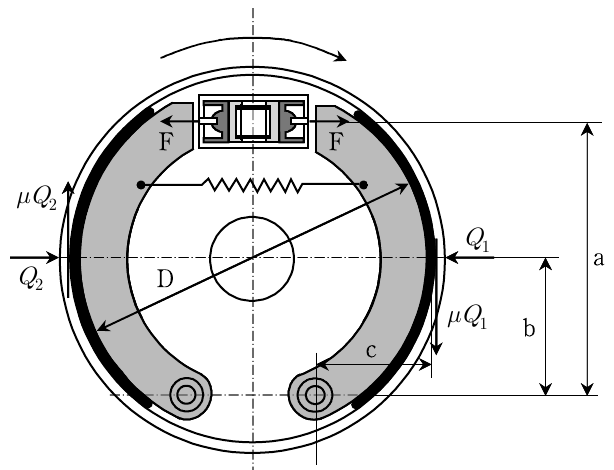

그림과 같은 내부확장식 드럼 브레이크로 363 [N-m]의 토크를 제동하려고 한다. 브레이크 슈에 작용하는 힘 F [kN]는 최소 얼마이어야 하는가? (단, 그림에서 a ＝ 110 [mm], b ＝ 55 [mm], c ＝ 50 [mm], D ＝ 140 [mm]이고, 마찰계수는 0.3이다)

피로파손 및 내구선도에 대한 설명으로 옳지 않은 것은?

판두께 14 [mm], 리벳의 지름 22 [mm], 피치 54 [mm]로 리벳 중심에서 판 끝까지 1열 리벳 겹치기 이음하여 한 피치당 인장하중 1,350 [kg_f]이 작용할 때, 판에 생기는 인장응력 [kg_f /mm²]은?

토크 T를 받고 있는 직경 D인 원형축의 한쪽 끝이 벽에 목두께 a로 필릿 용접되어 있을 때, 목두께에 작용하는 최대 전단응력을 구하는 식은?

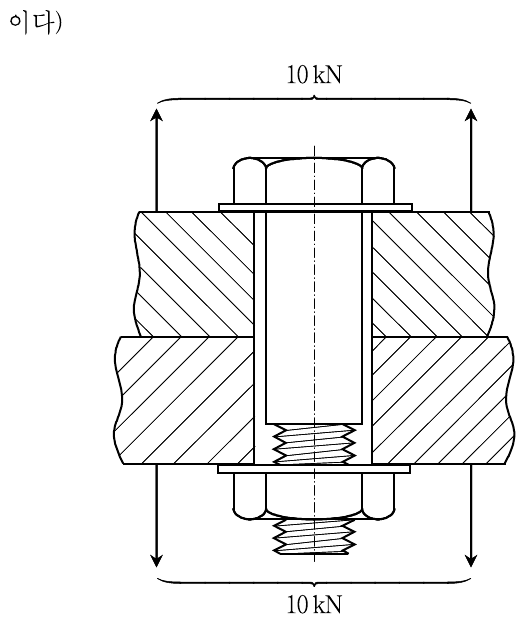

그림과 같이 스프링 상수 1.5 × 10⁹[ N/m]인 볼트로 스프링 상수 1 × 10⁹ [N/m]인 결합체를 초기 체결력 10 [kN]으로 체결한 후, 외부로부터 10 [kN]의 인장하중이 작용하였을 때, 결합체에 작용하는 하중 [kN]은? (단, ＋하중은 인장하중, －하중은 압축하중이다)
