9급 지방직 기계설계 2013년 기출문제

후크의 법칙에 대한 설명으로 옳은 것은?

회전하는 축에 2개의 회전체를 설치하였다. 축의 자중만에 의한 위험속도는 $N_0$ [$\mathrm{rpm}$], 각 회전체를 단독으로 축에 설치했을 경우 축의 자중을 무시한 위험속도는 각각 $N_1$ [$\mathrm{rpm}$], $N_2$ [$\mathrm{rpm}$]이다. 이때, 축의 위험속도 $N_c$ [$\mathrm{rpm}$]를 구하기 위한 던커레이(Dunkerley)공식은?

유체를 한 방향으로만 흐르도록 하고 역류를 방지할 목적으로 사용하는 밸브는?

다음 설명에 해당하는 커플링은?

훅 조인트(Hook´s joint)라고도 하며, 두 축이 같은 평면 내에 있으면서 그 중심선이 서로 30°이내의 각도를 이루고 교차하는 경우에 사용된다. 공작 기계, 자동차의 동력전달기구, 압연 롤러의 전동축 등에 널리 쓰인다.

두께 2 [$mm$]인 강판 2장을 지름 20 [$mm$]인 리벳을 이용하여 2줄 겹치기 이음을 하고자 한다. 1 피치 내의 하중은 20 [$\mathrm{kN}$]이고 판효율이 60 %라면 피치는 몇 [$mm$]인가?

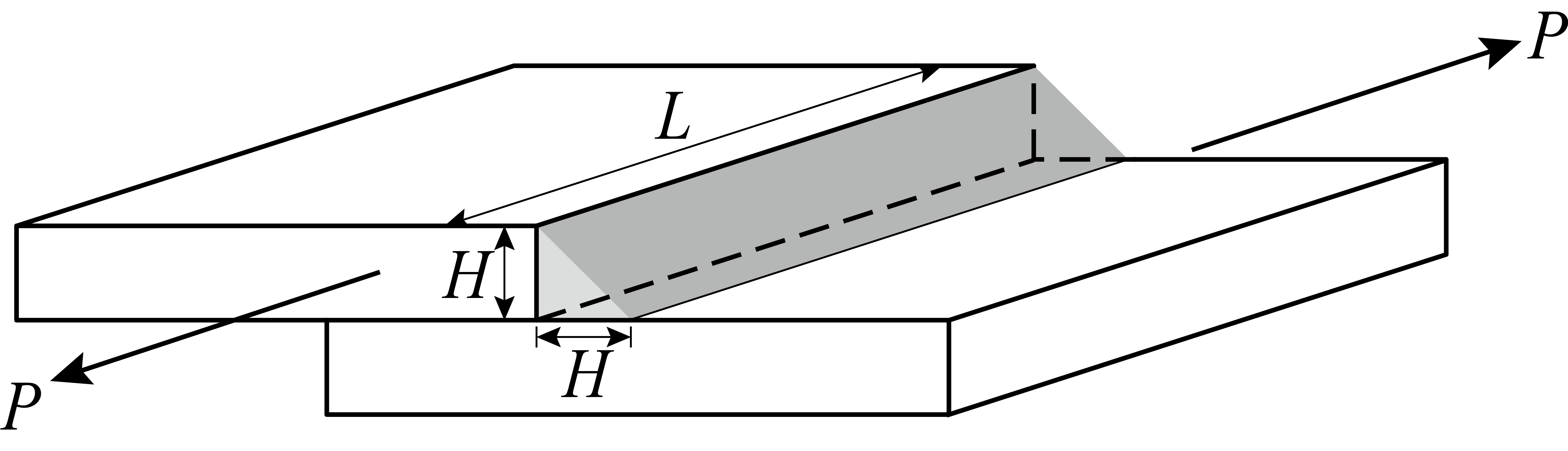

그림과 같이 하중 P 가 용접선에 평행하게 작용할 때, 용접부에 발생하는 최대 전단응력은?

벨트전동에서 인장측 장력이 이완측 장력의 3배이고 벨트의 유효장력이 100 [$k{g}_f$]일 때, 인장측 장력[$k{g}_f$]은? (단, 원심력의 영향은 무시함)

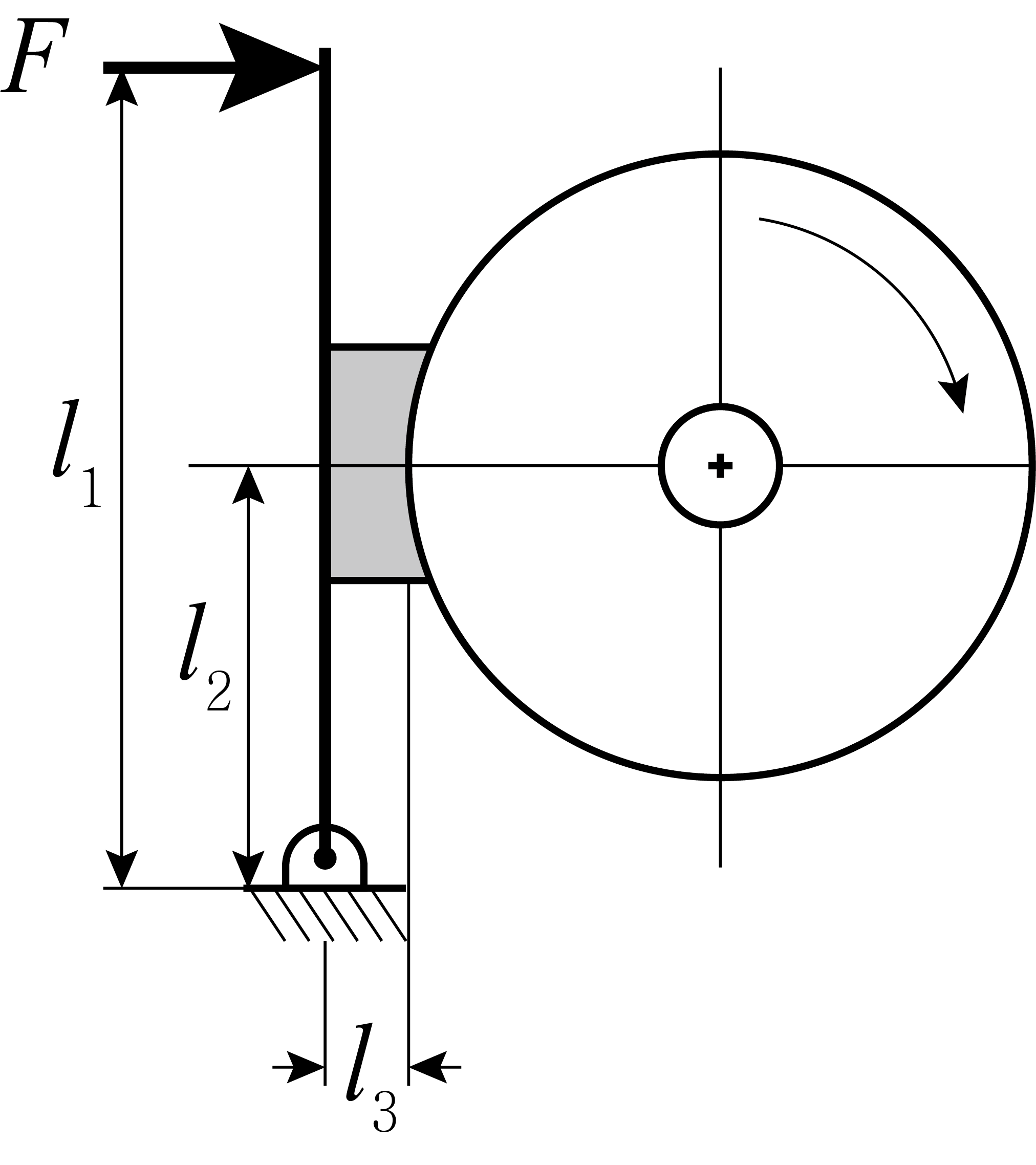

그림과 같은 단식 블록 브레이크에서 드럼의 지름이 360 [$mm$]이고 브레이크 레버의 조작력 F가 200 [$N$]일 때, 드럼이 우회전할 경우 제동 토크[$N\cdot mm$]는? (단, $l$₁ ＝ 500 [$mm$], $l$₂ ＝ 190 [$mm$], $l$₃ ＝ 50 [$mm$], 마찰계수 $\mu$ ＝ 0.2 )

내경과 외경의 비가 2인 중공축에 작용할 수 있는 허용 비틀림 모멘트는 T이다. 만약 내경을 고정한 상태에서 내경과 외경의 비를 4로 설계할 경우, 허용 비틀림 모멘트는? (단, 축 재료의 허용응력은 동일함)

일정한 축방향 하중이 작용하는 원통형 코일스프링에서 소선의 지름과 스프링 전체의 평균지름을 모두 2배로 증가시킬 경우 스프링의 처짐량은 몇 배인가?

볼트에 축방향의 정하중 $W$ [$k{g}_f$]가 작용할 때, 허용인장응력 ${\sigma }_a$ [$k{g}_f/m{m}^2$]를 만족시키기 위한 볼트의 최소 바깥지름 $d$ [$mm$]는? (단, 골지름 $d_1=0.8d$)

미터나사 M 30 $\times$ 3에 대한 설명으로 옳은 것은?

삼각나사에 작용하는 축방향 하중을 $Q$, 마찰계수를 $\mu$, 나사산의 각을 $2\beta$라고 할 때, 나사면에 발생하는 마찰력은?

서로 맞물려 회전하는 보통이의 표준 평기어가 다음 규격과 같을 때, 작은 기어와 큰 기어의 이끝원 지름[$mm$]은 각각 얼마인가?

○ 작은 기어의 잇수 30

○ 큰 기어의 잇수 120

○ 두 기어 축 사이의 중심거리 300 [$mm$]

평균 반지름 $r$, 두께 $t$인 원통의 압력용기에 내압이 작용할 때, 축방향 응력은 원주방향 응력의 몇 배인가? (단, $t/r$는 0.1이내로 두께가 얇음)

체인에서 원동축 스프로킷 휠의 피치가 24 [$mm$], 잇수가 25개, 분당 회전수가 200 [$\mathrm{rpm}$], 체인의 전체 링크 수가 100개일 때, 체인의 평균 속도[$m/s$]는?

지름 100 [$mm$]인 축에 평행키를 설치하였다. 분당 회전수 487 [$\mathrm{rpm}$]으로 2 [$kW$ ]의 동력을 전달할 때, 키에 발생하는 전단응력[$k{g}_f/m{m}^2$]은? (단, 키의 폭, 높이, 길이는 각각 10 [$mm$], 8 [$mm$], 80 [$mm$])

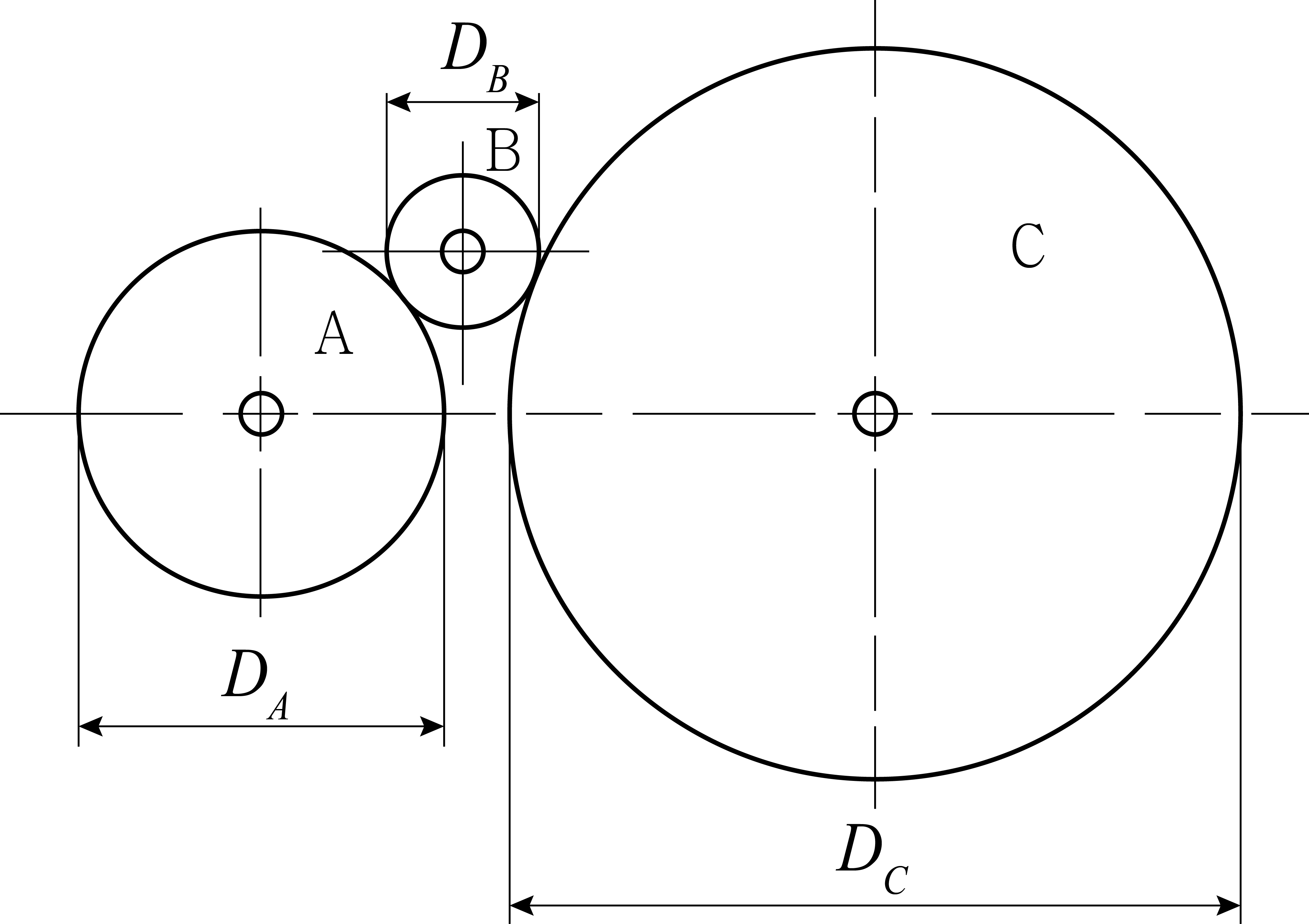

다음 그림과 같은 원통 마찰차에서, 원동차(A)의 직경 $D_A$ ＝ 120 [$mm$], 중간차(B)의 직경 $D_B$ ＝ 50 [$mm$], 종동차(C)의 직경 $D_C$ ＝ 240 [$mm$]이고, 원동차(A)의 분당 회전수가 700 [$\mathrm{rpm}$]이면, 종동차(C)의 분당 회전수[$\mathrm{rpm}$]는? (단, 마찰차 사이에서 미끄럼이 전혀 없으며 회전속도비 손실은 무시한다)

회전속도 450 [$\mathrm{rpm}$]에서 1,000 시간의 정격수명시간을 갖는 단열 레이디얼 볼베어링을 선정하고자 한다. 베어링 하중 200 [$k{g}_f$], 하중계수 $f_w$ ＝ 1일 때, 기본 동정격하중 $C$ [$k{g}_f$]는?

헬리컬기어의 잇수가 $Z$일 때, 상당 평기어의 잇수는? (단, $\beta$는 헬리컬기어의 나선각임)
