9급 지방직 기계설계 2016년 기출문제

M18 × 2인 미터 가는 나사의 치수에 대한 설명으로 옳은 것은?

잇수가 30개, 모듈이 4인 보통이 표준기어에서 바깥지름 [mm]과 이끝 높이 [mm]는?

바깥지름 이끝 높이

유체의 흐름을 단절시키거나 유량, 압력 등을 조정하기 위하여 사용되는 배관 부품인 밸브에 대한 설명으로 옳지 않은 것은?

시계의 태엽 기구, 기중기 등에 사용되며 축의 역전 방지 기구로 널리 사용되는 브레이크는?

축과 구멍의 공차역(tolerance zone)에 대한 설명으로 옳지 않은 것은?

지름 50 [mm] 원형단면봉이 80 [N/mm²]의 인장응력과 30 [N/mm²]의 전단응력을 동시에 받고 있을 때 최대 주응력[N/mm²]은?

스프링에 작용하는 하중의 진동수가 고유진동수에 가까워 스프링이 공진하는 현상은?

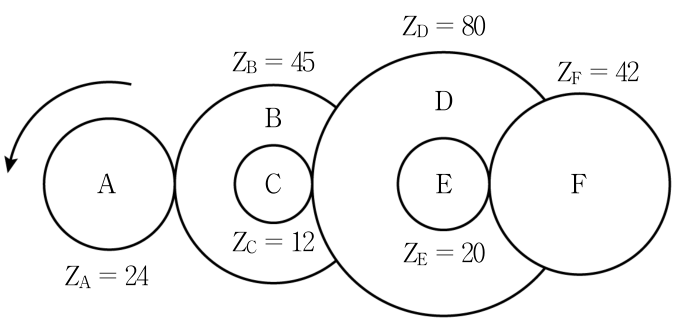

그림과 같은 기어 트레인에서 가장 왼쪽 기어 A가 840 [rpm]의 속도로 반시계 방향으로 회전할 때, 가장 오른쪽 기어 F의 회전수[rpm]와 회전 방향은? (단, Z는 각 기어의 잇수를 나타낸다)

원추각(꼭지각의 1/2) $\alpha$, 접촉면의 평균지름이 230 [mm], 접촉너비가 50 [mm], 접촉면의 허용압력이 0.02 [kg_f/mm²]인 원추클러치에 160 [kg_f]의 축방향 힘을 가할 때 전달할 수 있는 최대 토크[kg_f·mm]는? (단, 접촉면의 마찰계수는 0.3, $\cos \alpha$ ≒ 0.95, $\sin \alpha$ ≒ 0.315로 한다)

지름 100 [mm] 축에 풀리를 장착하기 위한 묻힘키(sunk key)를 설계할 때 키의 최소 높이[mm]는? (단, 축에서 키 홈의 높이는 키 높이의 1/2, 축의 허용 전단응력은 30 [N/mm²], 키의 허용 압축응력은 80 [N/mm²], 키의 길이는 축 지름의 1.5배, 키의 폭은 축 지름의 0.25배이다)

볼베어링의 구성 요소가 아닌 것은?

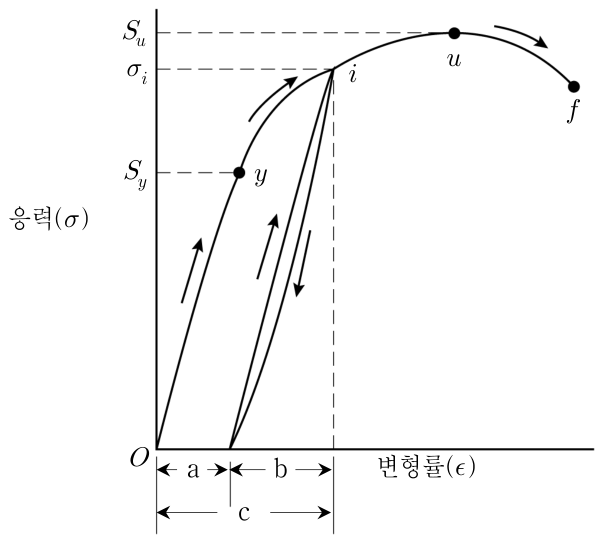

그림과 같은 응력－변형률 선도에서 a, b, c에 대한 설명으로 모두 옳은 것은?

a b c

두줄 나사를 두 바퀴 회전시켰을 때, 축 방향으로 12 [mm] 이동하였다. 이 나사의 피치[mm]와 리드[mm]는?

피치 리드

여러 개의 회전체가 포함된 축의 위험속도를 계산하는 던커레이(Dunkerley)식은? (단, 모든 회전체를 포함한 축의 위험속도는 $N_{crit}$ [rpm], 회전체를 부착하지 않고 단지 축의 자중만 고려한 위험속도는 $N_0$ [rpm], 축의 자중을 무시하고 각 회전체를 축에 설치하였을 때의 위험속도들은 $N_1$ [rpm], $N_2$ [rpm], …이다)

벨트에 작용하는 하중의 상관관계 식으로 옳은 것은? (단, 마찰계수 $\mu$, 접촉각 $\beta$, 긴장측 장력 $F_t$, 이완측 장력 $F_s$, 원심력 $F_c$이다)

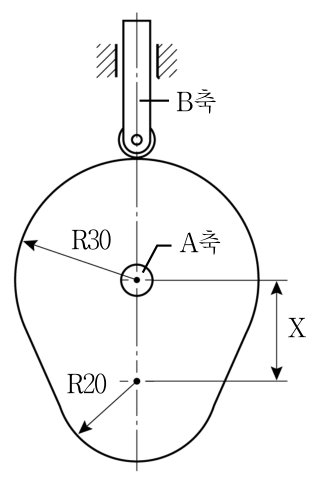

그림은 두 개의 원을 이용하여 만든 판캠으로, B축의 행정거리가 15 [mm]일 때 큰 원과 작은 원간의 중심거리 X [mm]는?

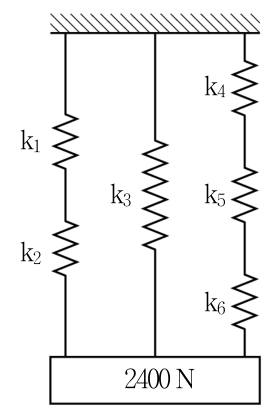

그림과 같은 스프링 장치에 2400 [N]의 하중을 아래 방향으로 가할 때 스프링의 처짐량[mm]은? (단, k₁, k₂, k₃ ＝ 200 [N/mm], k₄, k₅, k₆ ＝ 300 [N/mm]이다)

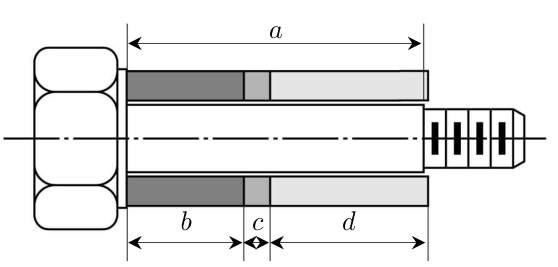

그림과 같이 볼트와 너트를 이용하여 세 개의 중공 실린더를 조임량 0.1 [mm] 이상으로 체결하고자 한다. 각 부품의 평균 치수와 공차가 다음과 같을 때, d의 치수로 적합한 것은? (단, a는 볼트 생크부의 길이, b, c, d는 중공 실린더의 길이)

a ＝ 43.6 ± 0.1 [mm] b ＝ 18.8 ± 0.1 [mm]

c ＝ 3.00 ± 0.1 [mm]

동력을 전달하는 단판의 원판 클러치가 있다. 클러치 디스크의 접촉면의 외경이 2d [mm], 내경이 d [mm], 전달토크가 T [N·mm]일 때 디스크 접촉면의 평균압력[MPa]은? (단, 접촉면은 균일마모 조건이며 $\mu$는 마찰계수이다)

이음매 없는 강관에서 내부압력은 0.3 [MPa], 유량이 0.3 [m³/sec], 평균유속이 10 [m/sec]일 때 강관의 최소 바깥지름[mm]은? (단, 강관의 허용응력은 6 [MPa], 부식여유는 2 [mm], 이음효율은 100 %, $\pi$ ＝ 3으로 한다)
