9급 지방직 기계설계 2018년 기출문제

1줄 겹치기 리벳이음을 한 두께 10 mm인 판재가 있다. 리벳 구멍지름 20 mm, 리벳이음 피치 50 mm일 때, 인장력을 받고 있는 판재의 효율[%]은?

롤러체인을 이용하여 동력을 전달하고자 한다. 구동 스프로킷 휠의 잇수 20개, 롤러체인의 피치 12.5 mm, 롤러체인 평균속도가 3 m/s일 때 구동 스프로킷 휠의 회전속도[rpm]는?

그림과 같이 아이볼트(eye bolt)에 축방향 하중($P$) 2 kN이 작용할 때, 하중을 지지하기 위한 아이볼트의 최소 골지름($d$)[mm]은? (단, 아이볼트의 허용인장응력은 80 N/mm²이며, 아이볼트는 골지름 단면에서 파괴된다고 가정한다)

치수와 공차에 대한 설명으로 옳지 않은 것은?

기본 동적 부하용량 64 kN인 볼베어링에 동등가하중 8 kN이 작용하고 있다. 이 볼베어링을 롤러베어링으로 교체할 때, 롤러베어링의 정격수명[회전]은? (단, 교체한 롤러베어링에는 볼베어링과 같은 동등가하중이 작용하며, 롤러베어링의 기본 동적 부하용량은 볼베어링과 같다)

S－N 곡선(Stress versus Number of cycles curve)과 내구한도에 대한 설명으로 옳지 않은 것은?

나사에 대한 설명으로 옳지 않은 것은?

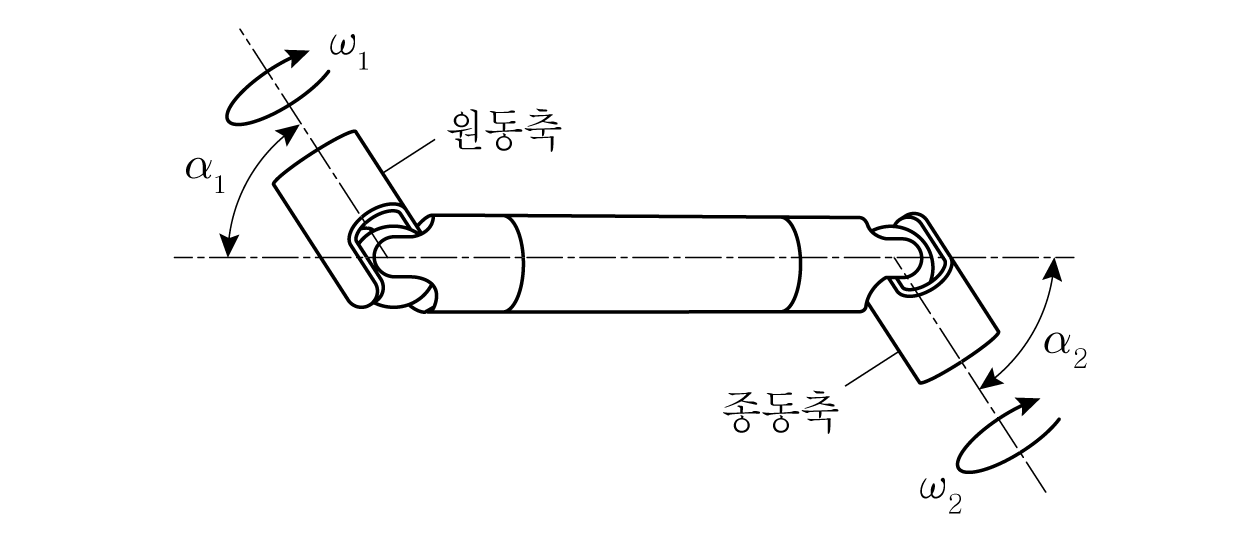

그림과 같이 유니버설 조인트 2개 사이에 중간축을 삽입하여 회전을 전달하고 있다. 한 쪽의 교차각 ${\alpha }_1$과 다른 쪽의 교차각 ${\alpha }_2$가 같을 때, 각속도비($\left|\frac{{\omega }_1}{{\omega }_2}\right|$)에 대한 설명으로 옳은 것은? (단, ${\alpha }_1$과 ${\alpha }_2$는 30 ° 이하이고, 그림의 모든 축은 동일 평면 상에 있다)

소선 지름 8 mm인 코일스프링이 축방향 하중 100 N을 받아 20 mm의 처짐이 발생하였다. 코일스프링의 스프링지수가 4, 전단탄성계수가 8 GPa일 때, 이 스프링의 유효감김수는? (단, 처짐은 코일의 비틀림모멘트에 의해서만 발생하는 것으로 가정한다)

피치면이 원추(cone) 형태이면서, 같은 평면 상의 평행하지 않은 두 축을 연결하기 위해 사용하는 기어는?

미끄럼베어링에 요구되는 재료 특성으로 옳지 않은 것은?

마찰이 없는 양단지지형 겹판스프링에 하중이 작용하여 최대 처짐 ${\delta }_{max}$가 발생하였다. 이 겹판스프링에서 판의 두께만 2배로 증가시킬 때 최대 처짐은?

평벨트 전동장치에서 벨트 속도 $v$ [m/s], 긴장측 장력 $T_t$ [N], 마찰계수 $\mu$, 벨트 접촉각 $\theta$ [rad]가 주어졌을 때, 최대 전달동력[kW]은? (단, 벨트의 원심력은 무시한다)

브레이크에 대한 설명으로 옳지 않은 것은?

그림과 같이 축지름 20 mm, 회전속도 100 rpm인 전동축이 동력 5 kW를 전달하고 있다. 이 전동축에 폭($b$)과 높이($h$)는 서로 같고 길이($l$) 50 mm, 허용전단응력 100 MPa, 허용압축응력 200 MPa인 보통형 평행키가 사용될 때 보통형 평행키의 최소 폭($b$)[mm]은? (단, 평행키의 허용전단응력과 허용압축응력을 모두 고려하고, $\pi$는 3으로 계산하라)

두께 6 mm, 바깥지름 400 mm인 두께가 얇은 원통형 압력용기의 최대 허용내압[MPa]은? (단, 압력용기 재료의 허용인장응력 100 MPa, 이음효율 80 %, 부식 여유 1 mm이다)

밸브에 대한 설명으로 옳지 않은 것은?

다음 설명에 해당하는 지그는?

○ 고정 장치가 없어 별도의 핀으로 위치를 잡아준다.

○ 일감의 특정한 부분의 모양에 맞추어 작업할 수 있도록 만들어진다.

○ 부시를 사용하지 않을 때에는 지그판 전체를 열처리하여 경화시킨 후 사용한다.

○ 정밀도 향상보다는 빠른 작업 속도와 노동력 절감을 위하여 사용되므로 비교적 제작비용이 적게 든다.

그림과 같이 태양기어(S), 캐리어(C), 내접기어(R), 유성피니언(P)으로 구성된 유성기어장치가 있다. 태양기어는 고정기어이며, 내접기어가 150 rpm의 속도로 회전할 때, 캐리어의 회전속도[rpm]는? (단, 태양기어 잇수 30개, 유성피니언 잇수 15개, 내접기어 잇수 60개)

동력전달 요소들에 대한 설명으로 옳지 않은 것은?
