9급 지방직 기계설계 2023년 기출문제

나사의 풀림 방지에 이용하는 요소가 아닌 것은?

벨트 전동장치에서 벨트의 속도가 4 m/s, 긴장측 장력이 2 kN, 이완측 장력이 1 kN일 때 전달 동력[kW]은?

헬리컬기어에 대한 설명으로 옳지 않은 것은?

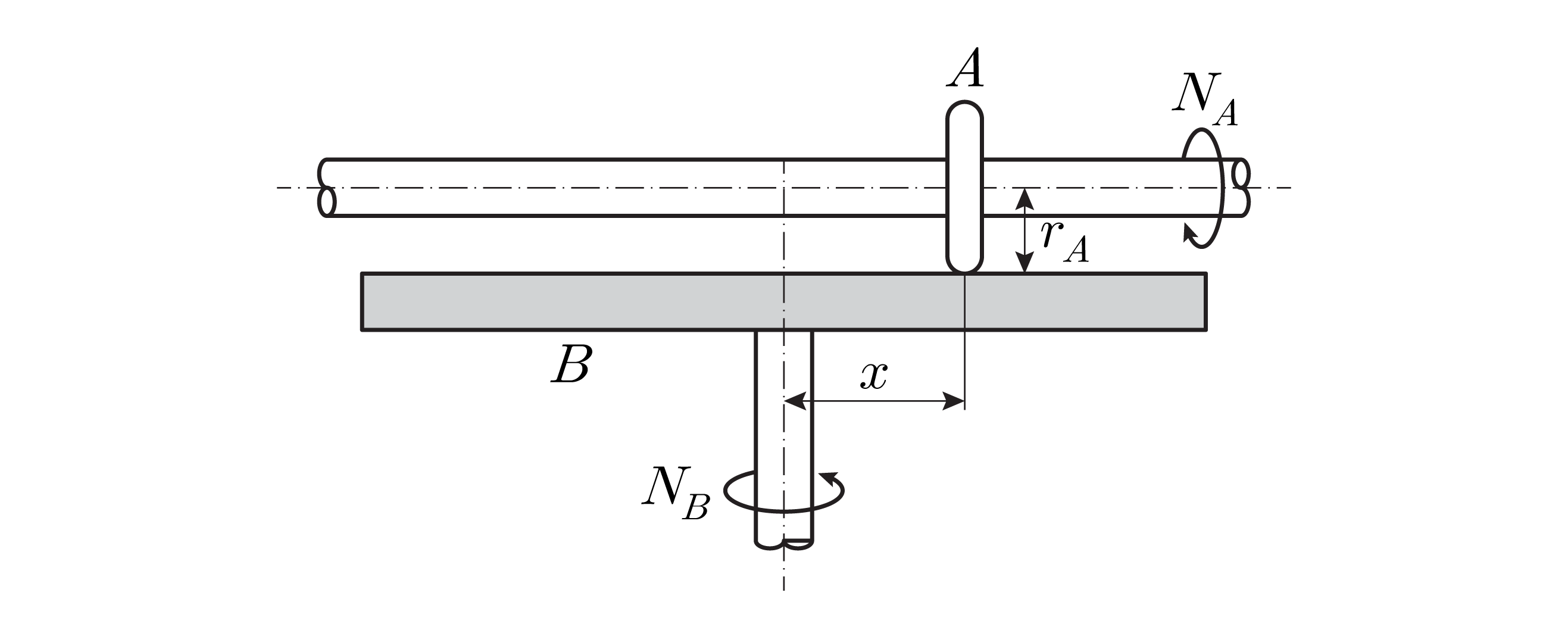

그림과 같이 원판마찰차 무단변속기에서 원판차 $A$가 $N_A$ ＝ 500 rpm으로 회전할 때 원판차 $B$가 $N_B$ ＝ 200 rpm으로 회전하도록 하는 원판차 $A$의 위치 $x$[mm]는? (단, 원판차 $A$의 반경 $r_A$ ＝ 80 mm이다)

인벌류트 치형을 가진 표준 평기어의 물림률에 대한 설명으로 옳지 않은 것은?

구멍과 축의 치수 허용차 표에서 기준 치수 $\varphi$20 mm인 구멍과 축의 끼워맞춤에 대한 설명으로 옳은 것은?

치수의 구분[mm]		p6[$\mu$m]	H6[$\mu$m]
18 초과	24 이하	＋35	＋13
		＋22	0

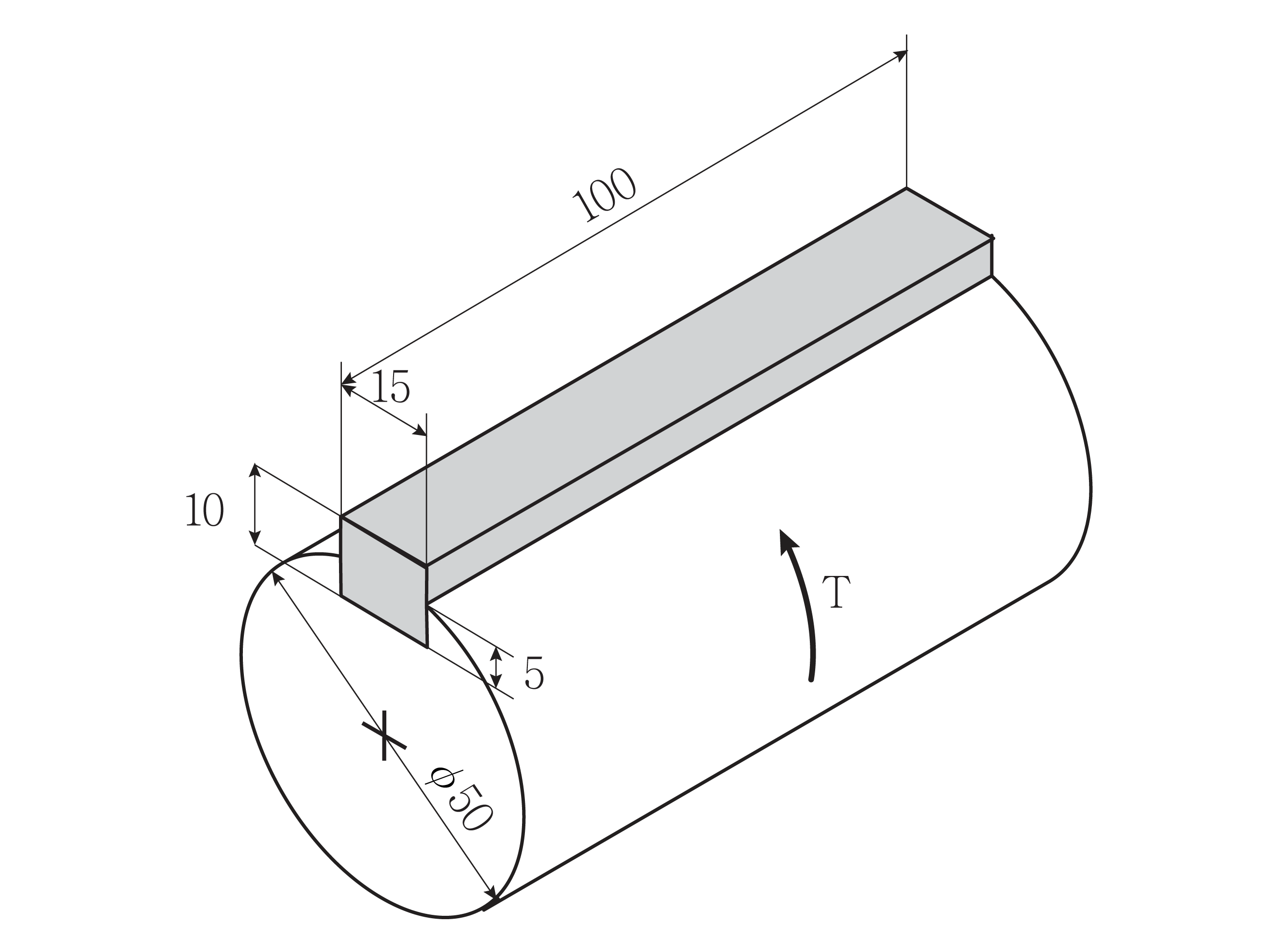

그림과 같이 평행키(묻힘키)가 폭 15 mm, 높이 10 mm, 길이 100 mm이며, 지름이 50 mm인 축에 걸리는 토크 T ＝ 10,000 kg_fㆍmm일 때 키 홈 측면에 작용하는 압축응력[kg_f/mm²]은?

부재에 주응력 ${\sigma }_1$ ＝ 65 MPa, ${\sigma }_2$ ＝ 0 MPa, ${\sigma }_3$ ＝ －35 MPa이 작용할 때 최대 전단응력설에 따른 안전계수는? (단, 부재의 인장 항복강도는 600 MPa, 전단 항복강도는 300 MPa이다)

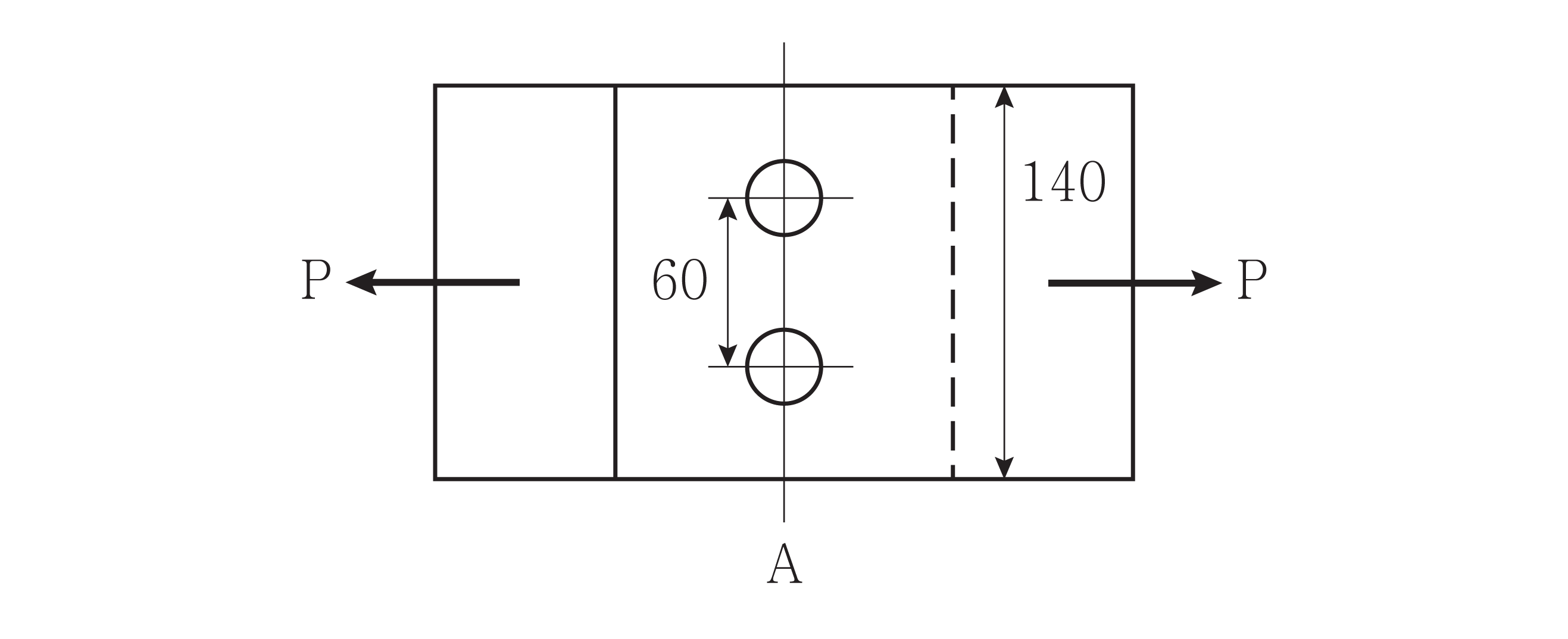

그림과 같이 겹치기 리벳 이음에서 판 두께 15.7 mm, 판 폭 140 mm, 리벳의 지름 20 mm, 피치 60 mm이고 하중 P ＝ 3,140 kg_f이 작용한다. A 위치에서 판의 인장응력(${\sigma }_t$)과 리벳의 전단응력(${\tau }_s$)의 크기비($\frac{{\sigma }_t}{{\tau }_s}$)는? (단, $\pi$ ＝ 3.14이다)

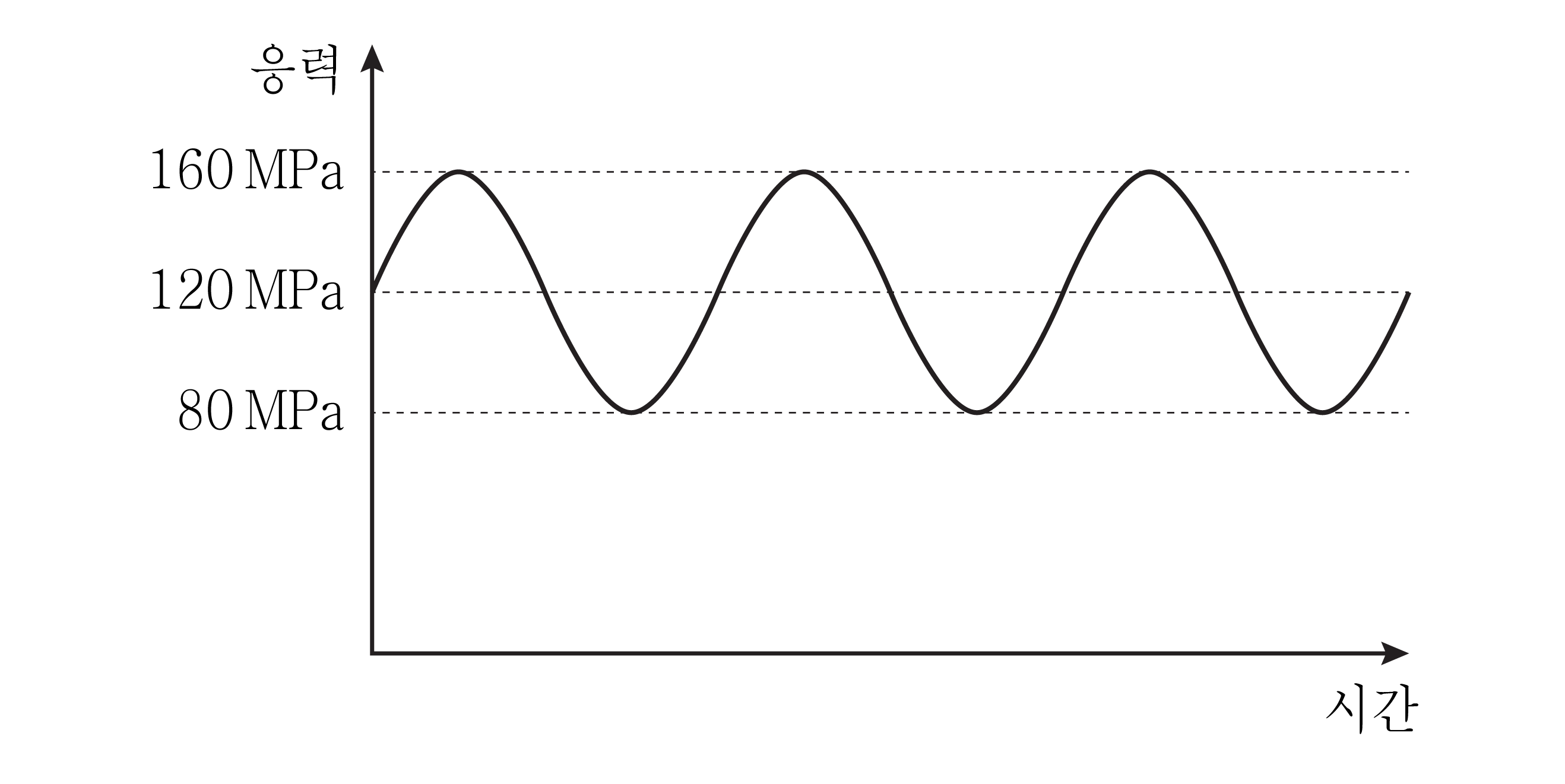

피로한도 200 MPa, 항복강도 400 MPa, 극한강도가 600 MPa인 재료에 그림과 같은 반복응력이 작용할 때 굿맨선(Goodman line)을 적용하여 안전계수를 구하면?

구멍과 축이 억지끼워맞춤인 것은?

나사로 중간재를 체결하여 초기인장력 9 kN이 나사에 작용하고 있다. 인장하중 6 kN이 나사 체결부에 추가로 작용할 때 나사에 발생하는 최대 인장응력[MPa]은? (단, 중간재 강성계수($k_c$)와 나사 강성계수($k_b$)의 비가 $k_c$ / $k_b$ ＝ 5, 나사의 최소 단면적은 250 mm²으로 가정한다)

치공구의 사용에 대한 설명으로 옳지 않은 것은?

유성기어장치에서 태양기어의 잇수가 36개, 링기어 잇수가 80개, 모듈이 2 mm일 때 유성기어의 지름[mm]은?

벨트 전동장치에서 원동 풀리의 지름이 650 mm, 회전속도 800 rpm, 벨트의 두께 7 mm, 종동 풀리의 지름이 400 mm일 때 미끄럼을 무시하고 벨트의 두께를 고려한 종동 풀리의 회전속도[rpm]에 가장 가까운 값은? (단, 풀리의 회전속도는 벨트의 중립면을 기준으로 한다)

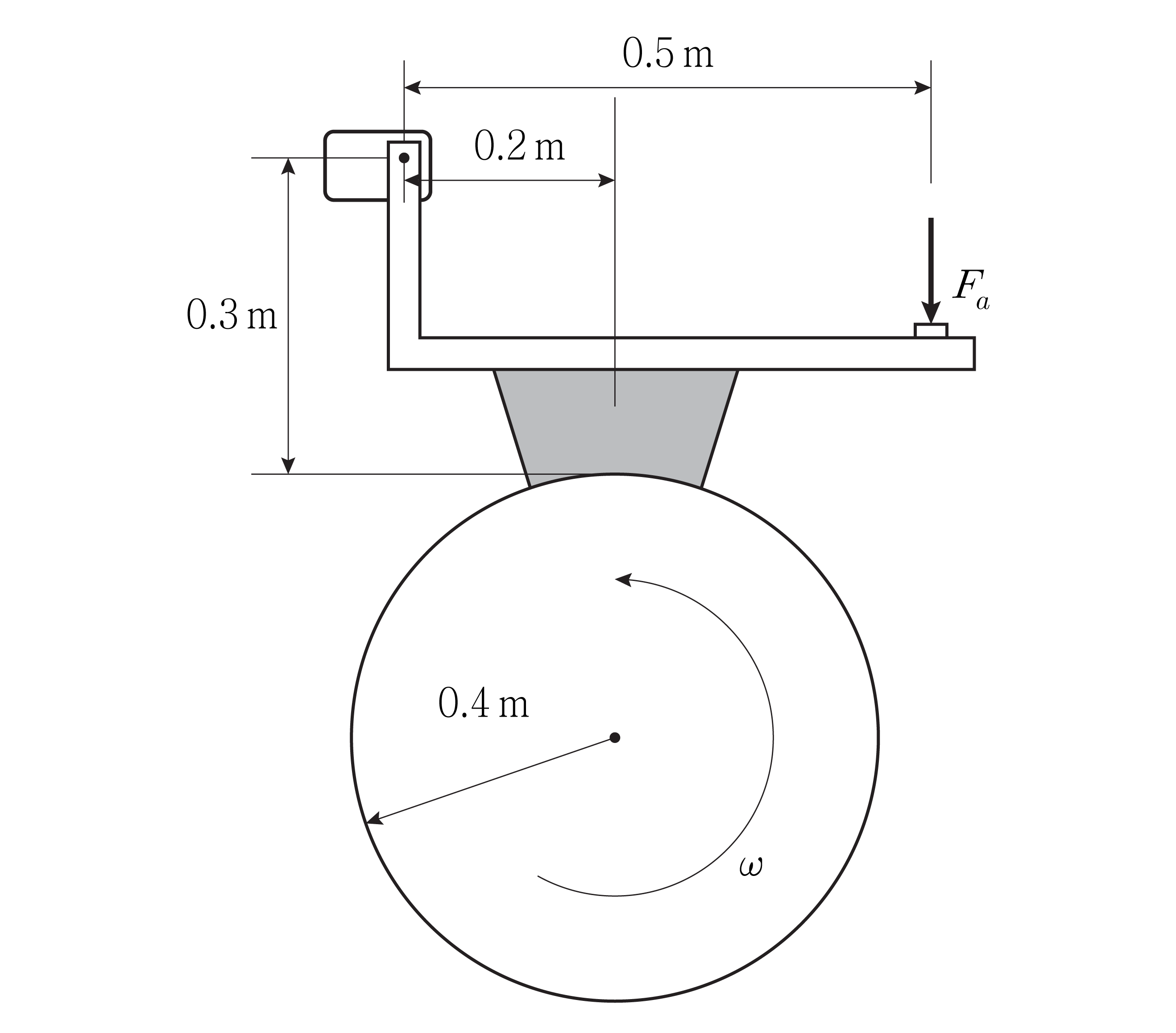

그림과 같은 짧은 슈(shoe) 원통 브레이크에서 마찰계수가 0.5, 원통의 반지름은 0.4 m, 작동력 $F_a$ ＝ 250 N일 때 브레이크의 제동토크 [Nㆍm]는?

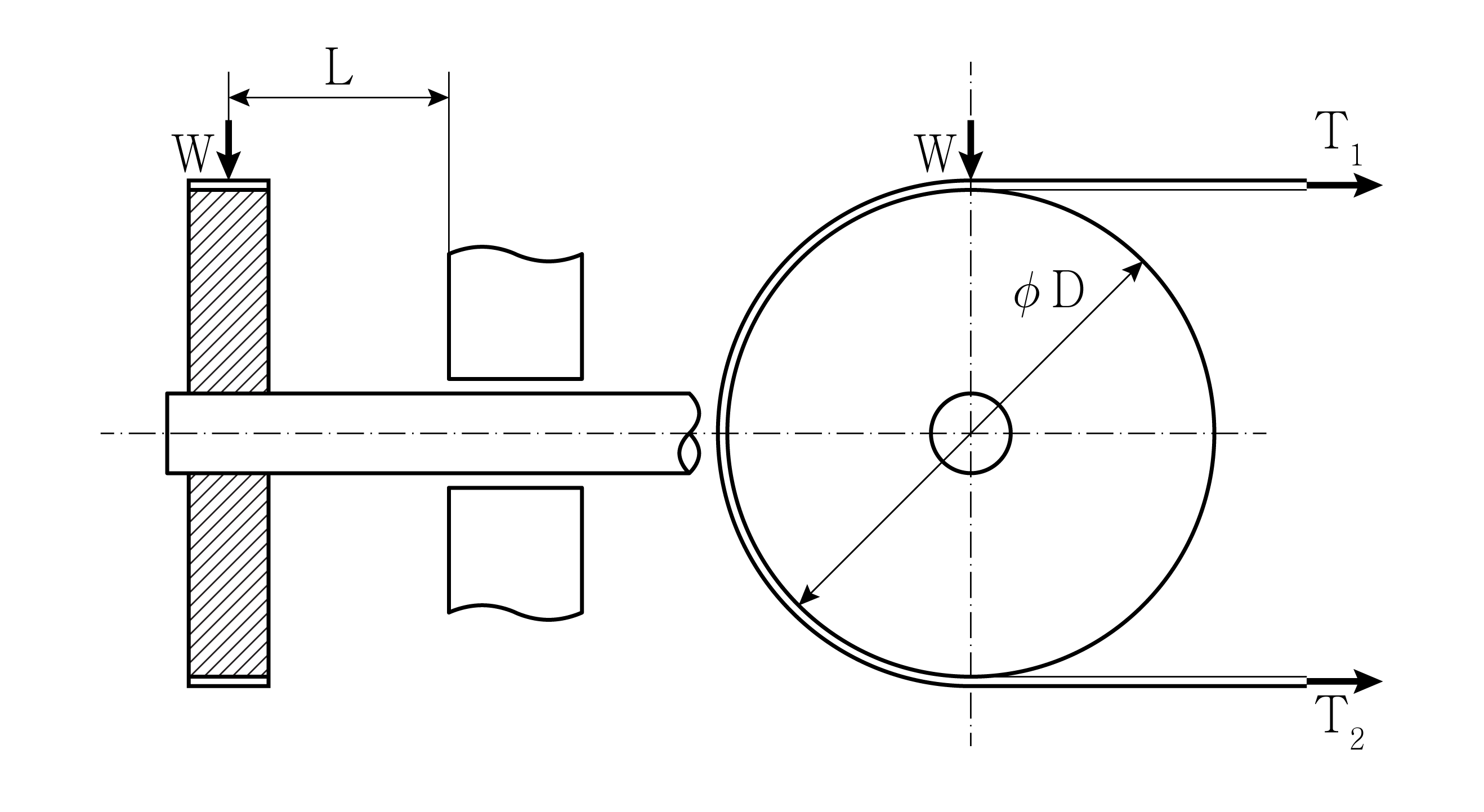

그림과 같이 풀리에 하중 W, 긴장측 장력 ${\mathrm{T}}_1$, 이완측 장력 ${\mathrm{T}}_2$가 작용할 때 옳지 않은 것은? (단, $\mathrm{T}$는 비틀림모멘트, $\mathrm{M}$은 굽힘모멘트이다)

안지름 5 m, 두께 50 mm인 두 반구를 용접하여 제작된 압력용기의 최대 허용압력[MPa]은? (단, 용접부의 단위길이당 허용 인장하중 10 MN/m, 안전계수 2.5, 얇은 벽으로 가정한다)

바깥지름 120 mm, 두께 10 mm, 길이 15 m인 강관을 상온 20 °C에서 양쪽 끝을 고정한 뒤 220 °C로 가열하였을 때 강관 길이방향에 가해지는 압축력[kN]은? (단, 강의 탄성계수는 200 GPa이고, 선열팽창계수는 1.0 × 10^-6 [1/°C]이다)

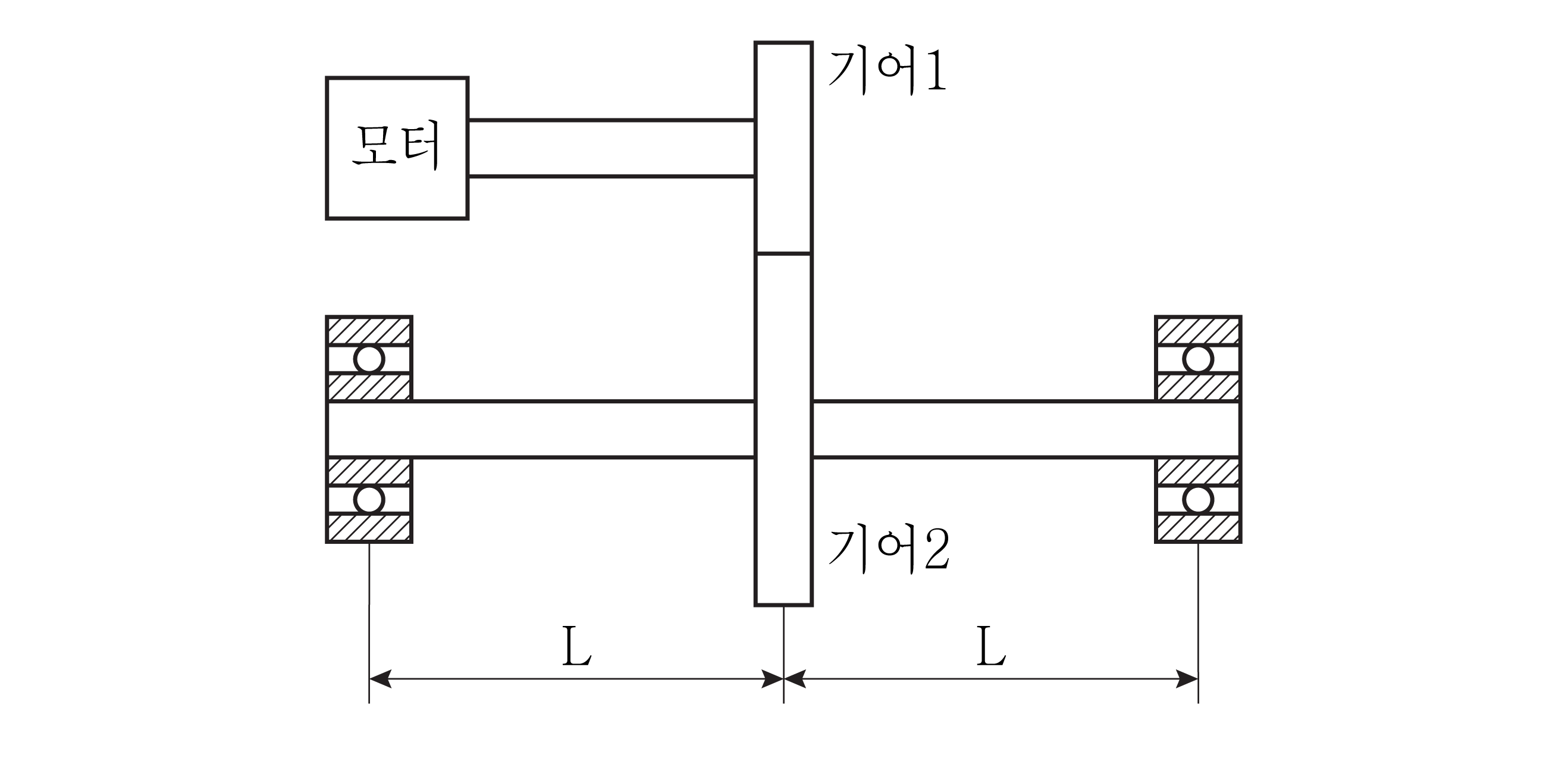

모터 회전속도가 $N$[rpm]이고 동력 $H$[W]를 전달받는 평기어 1과 2의 피치원 지름이 각각 $D_1$[m], $D_2$[m]이고 공구압력각이 $\alpha$일 때 기어 2가 연결된 축을 지지하는 각 베어링의 힘[N]은?
